汽车分缝条端末冲切工装（ID:364195）
截图
AI截图渲染
✨AI图片渲染

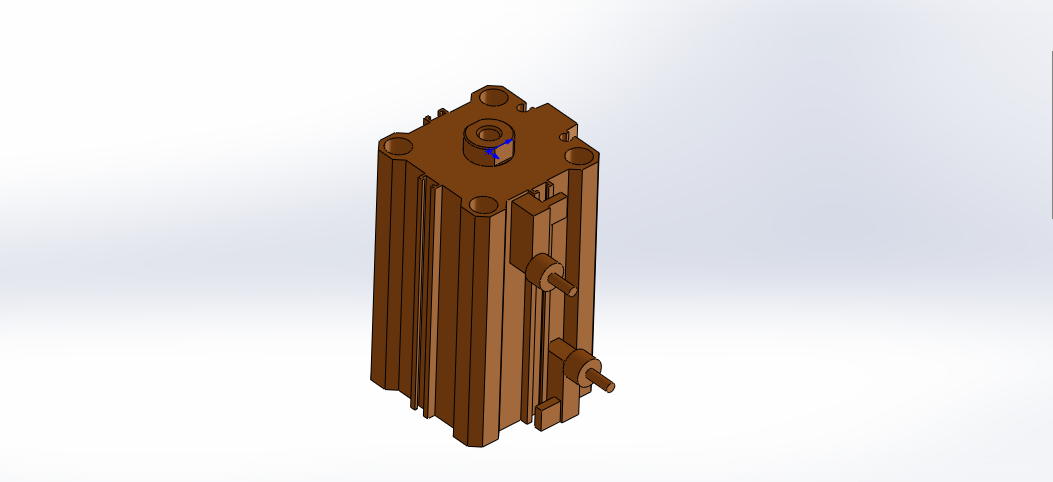

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16667718557612.zip | 12.50M |
| 2 | -机架底板X74-XG1-A39-MKT-FFT.SLDPRT | 147.71K |
| 3 | -模具上顶板-A39-MKT-FFT.SLDPRT | 271.46K |
| 4 | -模具底板XG1-A39-MKT-FFT.SLDPRT | 201.93K |
| 5 | 1.1.1-A39-MTK-FFT.sldprt | 122.04K |
| 6 | 1.2.1-A39-MTK-FFT.sldprt | 69.77K |
| 7 | 1.3.1-A39-MTK-FFT.sldprt | 60.82K |
| 8 | 16导套-FFT.SLDPRT | 112.55K |
| 9 | 16导柱-FFT.SLDPRT | 111.53K |
| 10 | 4-15销钉-FFT.SLDPRT | 100.91K |
| 11 | A39-1分缝条素材3D.SLDPRT | 208.53K |
| 12 | A39冲刀-FFT - 2.sldprt | 129.09K |
| 13 | A39冲刀-FFT.sldprt | 127.95K |
| 14 | A39冲刀固公板-FFT - 2.SLDPRT | 161.35K |
| 15 | A39冲刀固公板-FFT.SLDPRT | 144.60K |
| 16 | A39分缝条端末冲切模具装配体1-FFT.SLDASM | 473.05K |
| 17 | A39分缝条端末冲切模具装配体2-FFT.SLDASM | 436.67K |
| 18 | CDQ2B80-50DMZ_0_0_0_.1-A39-MTK-FFT.SLDASM | 148.40K |
| 19 | ZSAN-M8-FFT.SLDPRT | 372.34K |
| 20 | 下台架1hhcgX74 XG1-A39-MKT-FFT.SLDPRT | 182.38K |
| 21 | 产品冲切刀模.jpg | 305.65K |
| 22 | 产品冲切效果.jpg | 131.94K |
| 23 | 产品图.jpg | 151.41K |
| 24 | 侧视图.jpg | 107.29K |
| 25 | 俯视图.jpg | 172.41K |
| 26 | 冲切机外观图.jpg | 198.18K |
| 27 | 减压阀安装板-A39-MKT-FFT.SLDPRT | 86.52K |
| 28 | 刀模结构图.jpg | 270.59K |
| 29 | 卡板gX74 XG1-A39-MKT-FFT.SLDPRT | 104.62K |
| 30 | 合页X74-XG1-A39-MKT-FFT.SLDPRT | 123.37K |
| 31 | 定位块-A39-FFT.SLDPRT | 99.98K |
| 32 | 对射光电感应器-FFT.sldprt | 137.79K |
| 33 | 弹簧销钉X74-XG1-A39-MKT-FFT.SLDPRT | 78.17K |
| 34 | 手把X74 XG1-A39-MKT-FFT.SLDPRT | 112.64K |
| 35 | 拉手固定块-A39-FFT.SLDPRT | 123.76K |
| 36 | 挂料架-A39-MKT-FFT.SLDPRT | 783.37K |
| 37 | 接料抖-A39-MKT-FFT.SLDPRT | 145.02K |
| 38 | 插销.1-A39-MKT-FFT.SLDPRT | 139.32K |
| 39 | 支撑柱X74-XG1-A39-MKT-FFT.SLDPRT | 92.45K |
| 40 | 机架总成图.jpg | 192.01K |
| 41 | 机架脚杯X74-A39-MKT-FFT.SLDPRT | 70.87K |
| 42 | 机架脚板X74-A39-MKT-FFT.SLDPRT | 96.90K |
| 43 | 模具底板XG1-A39-MKT-FFT - 2.SLDPRT | 194.95K |
| 44 | 模具底板XG1-A39-MKT-FFT.SLDPRT | 222.19K |
| 45 | 模架后限位块-MTK-FFT.SLDPRT | 111.70K |
| 46 | 模架扣板-MTK-FFT.SLDPRT | 124.35K |
| 47 | 正视图.jpg | 104.26K |
| 48 | 气嘴杭插安装座-A39-MKT-FFT.SLDPRT | 175.66K |
| 49 | 气缸扣板-FB.1-A39-MTK-FFT.SLDPRT | 126.80K |
| 50 | 气缸连接头1-1.1-A39-MTK-FFT.SLDPRT | 141.79K |
| 51 | 电箱cgX74 XG1-A39-MKT-FFT.SLDPRT | 65.20K |
| 52 | 素材导向槽 - 2-FFT.SLDPRT | 197.08K |
| 53 | 素材导向槽-FFT.SLDPRT | 196.52K |
| 54 | 素材模具-FFT-1 - 2.SLDPRT | 383.08K |
| 55 | 素材模具-FFT-1.SLDPRT | 368.39K |
| 56 | 装配体-A39-MKT-FFT.SLDASM | 1.81M |
| 57 | 透明板1-FFT.SLDPRT | 144.96K |
| 58 | 透明板2-FFT.SLDPRT | 125.20K |
| 59 | 透明板3-FFT.SLDPRT | 99.95K |
| 60 | 素材导向槽 - 2-FFT.x_t | 43.80K |
| 61 | 素材导向槽-FFT.x_t | 43.77K |
| 62 | 素材模具-FFT-1 - 2.x_t | 242.74K |
| 63 | A39-1分缝条冲切工装技术说明20190222.xlsx | 903.59K |
| 64 | 素材模具-FFT-1.DWG | 128.18K |
| 65 | 素材模具-FFT-3.DWG | 155.01K |
此图纸下载需要200金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 34
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,x_t
文件大小：12.8M
所需金币：200
上传时间：2022-10-26 16:11:00
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
汽车密封条
冲切工装
冲切设备
冲切机
裁断机
图纸简介

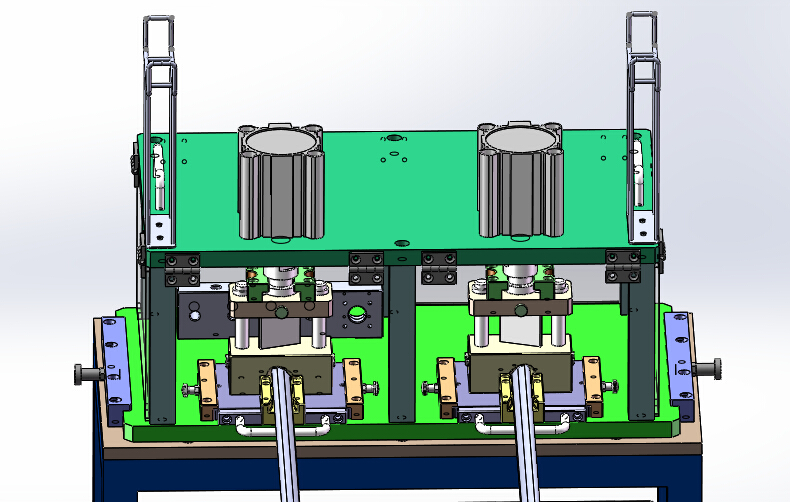

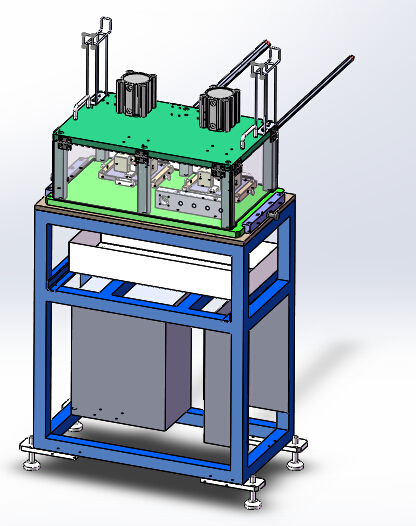

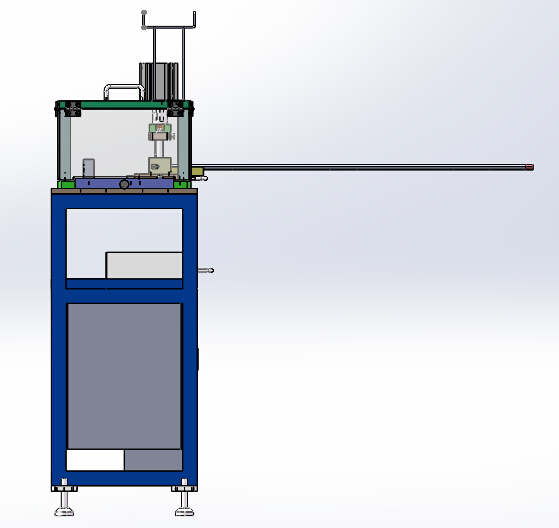

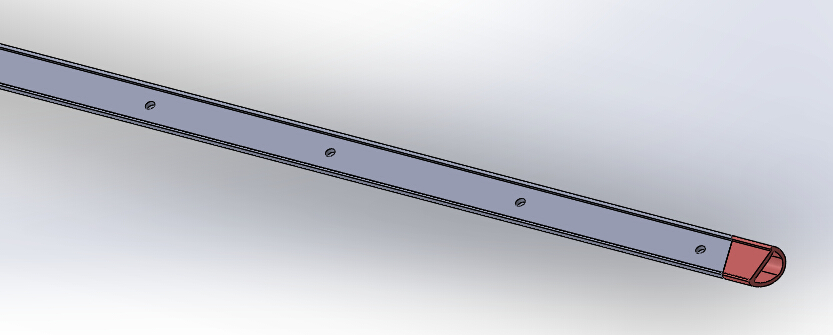

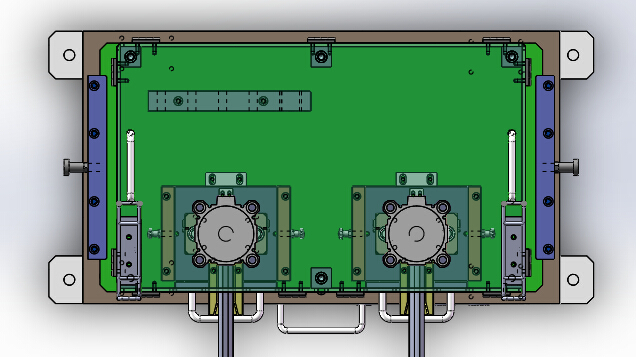

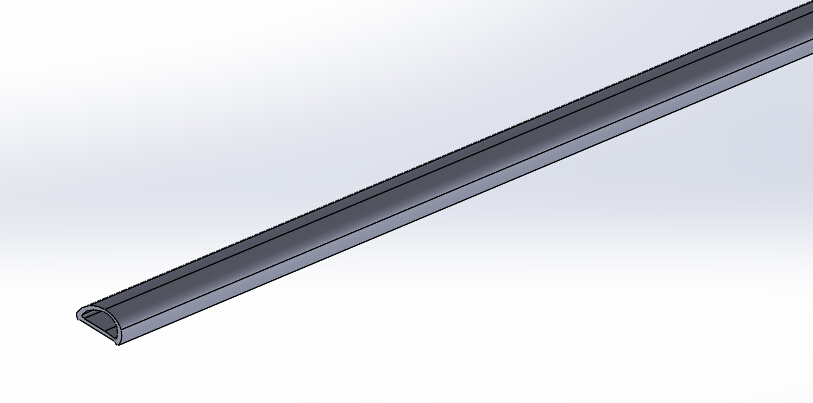

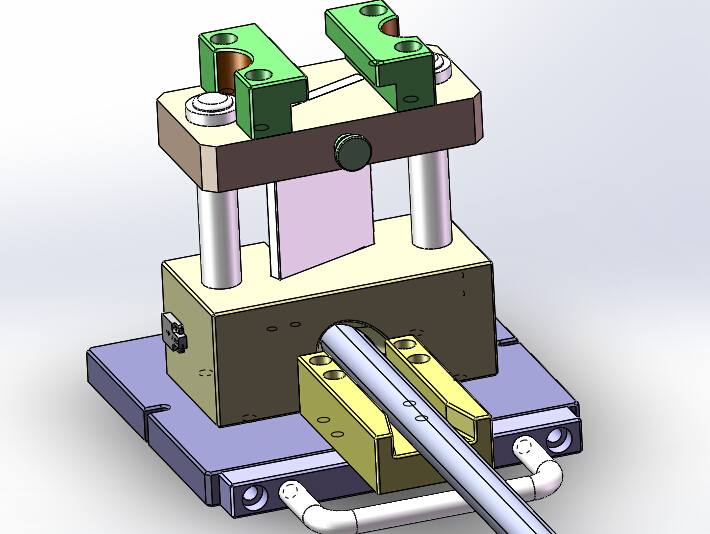

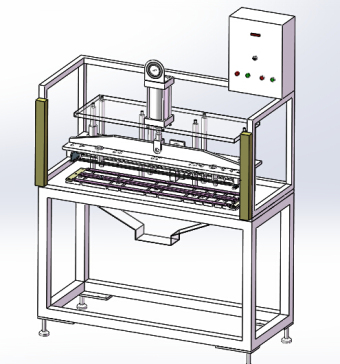

汽车密封条分封条密封件冲切机的三维模型图纸，有产品的冲切效果图，带有角度冲切，产品为车门分封条产品。产品材质为中空橡胶，产品区分左右对称件。设备的主要功能为定长冲切，裁出符合产品技术长度尺寸。设备的组成：机架安全防护罩、产品导向工装、定位工装和裁刀模结构图，图纸结构很详细，设计合理，有工程图，欢迎下载参考。
