无人直升机机载灭火装置结构

（ID:3648919）

改图/画图

交通运输 / 航空航天 / 无人直升机机载灭火装置结构

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	W-摄像头SLDPRT.SLDPRT	68.76K
2	伞齿3.5m30齿.SLDPRT	862.37K
3	伞齿模数3齿数251.SLDPRT	411.00K
4	台垫.SLDPRT	73.31K
5	喷头.SLDPRT	30.66K
6	回转台.SLDPRT	172.62K
7	圆柱齿轮21×2.SLDPRT	494.38K
8	圆柱齿轮34×2.SLDPRT	559.62K
9	水管架.SLDPRT	153.05K
10	消防装置.SLDASM	2.45M
11	电机SGML-02AF14.SLDPRT	243.30K
12	电机座.SLDPRT	89.94K
13	第一回转外壳.sldprt	121.86K
14	管道三SLDPRT.SLDPRT	141.15K
15	管道二.SLDPRT	181.64K
16	舵机架.SLDPRT	251.80K
17	舵机（标准件）.SLDPRT	1.69M

此图纸下载需要500金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3648919

图纸格式：sldprt,sldasm

文件大小：7.92M

所需金币：500

上传时间：2026-08-27 15:13:29

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2025

图纸简介

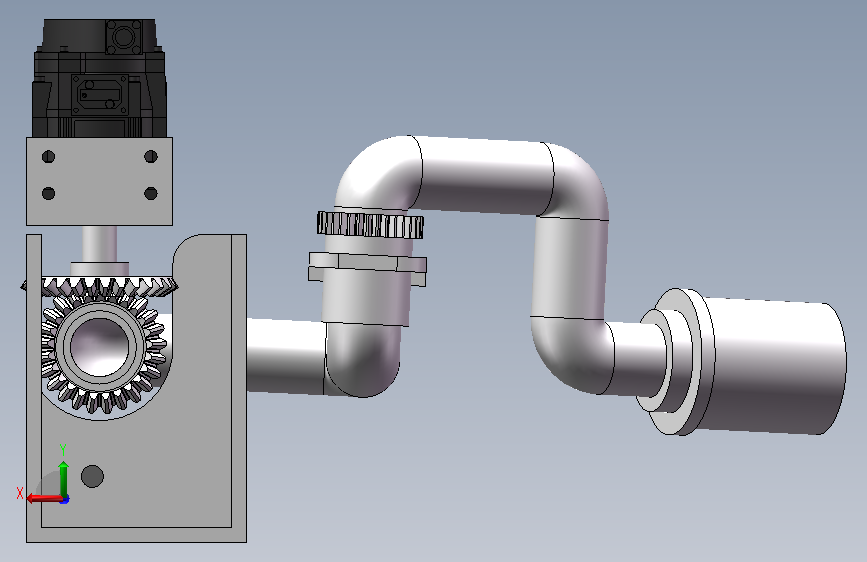

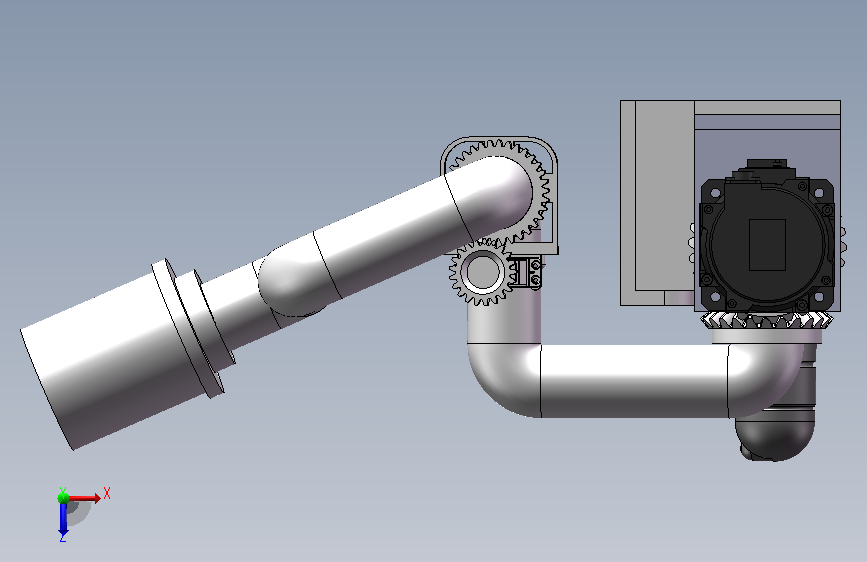

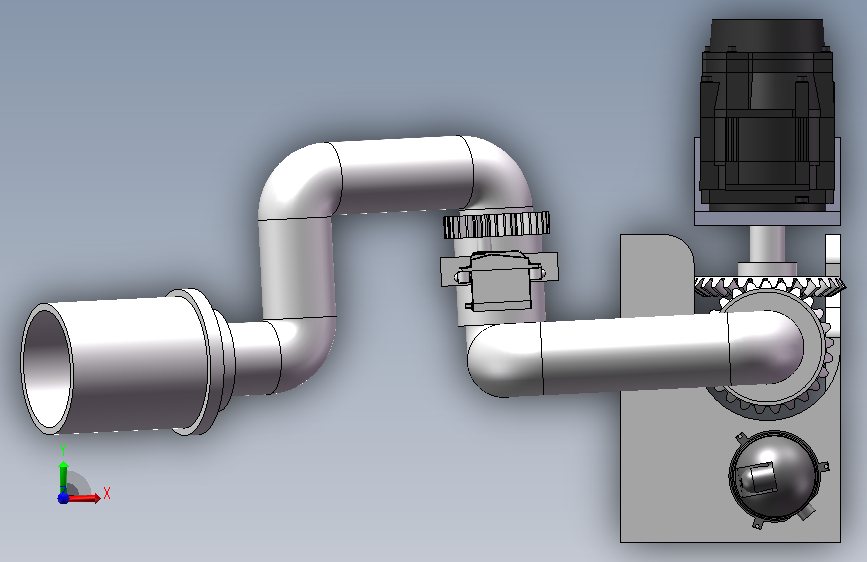

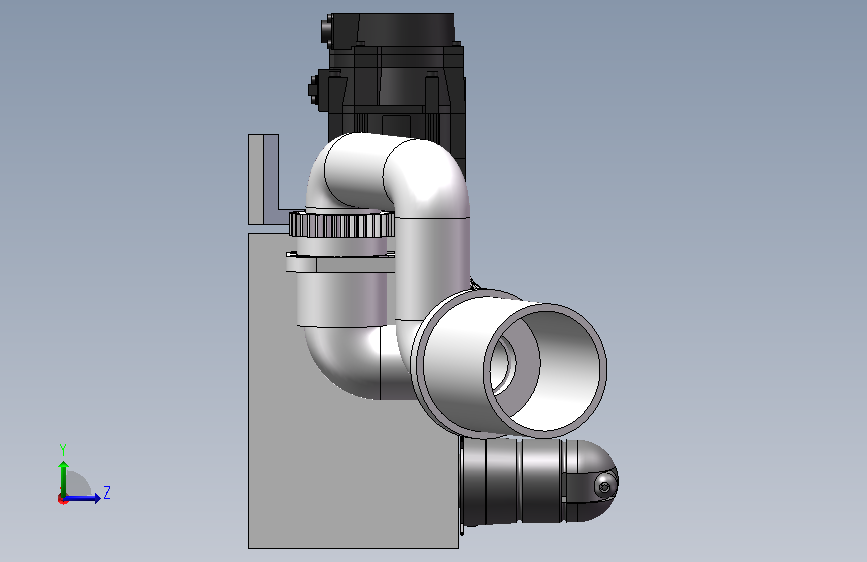

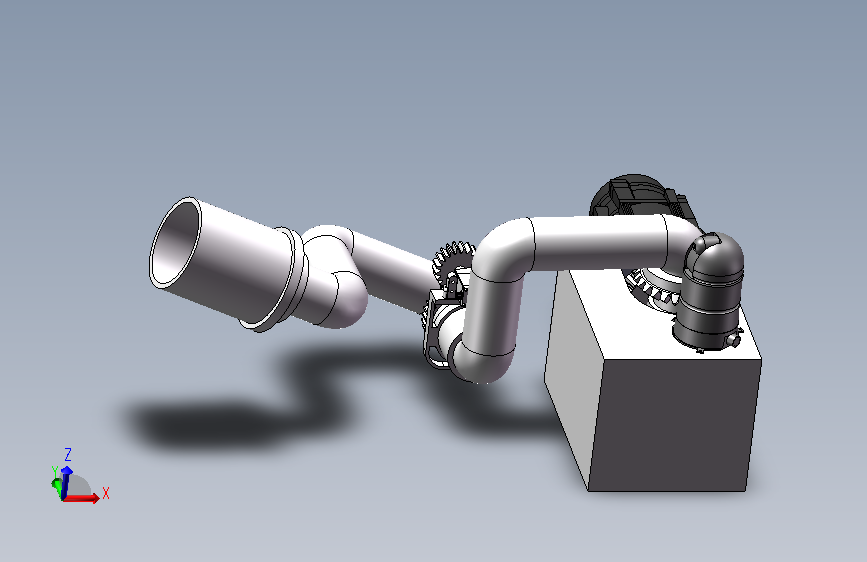

该无人机直升机灭火装置采用多关节齿轮传动配合回转管道的设计原理，电机驱动齿轮副带动多节铰接弯管实现喷射臂多角度摆动调整，管道内部输送灭火剂，依靠末端喷头完成喷射作业。主要搭载于消防直升机平台，用于高层建筑、山林火情的远距离灭火作业。具备喷射角度调节、多方位灭火剂喷射、火源对准、管路连通输送功能，可灵活调整喷头俯仰与回转姿态，避开障碍物对准着火区域。完成齿轮、转动关节等零部件选型计算，对喷射臂管件开展有限元强度校核，关节转动灵活，管路密封性良好，能够实现远距离投送灭火剂，降低消防人员火场作业风险，提升直升机灭火作业的灵活性与灭火覆盖范围。
