齿轮传动变速自行车

（ID:3653085）

改图/画图

机械设备 / 机加工设备 / 齿轮传动变速自行车

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	01-开题报告.doc	77.02K

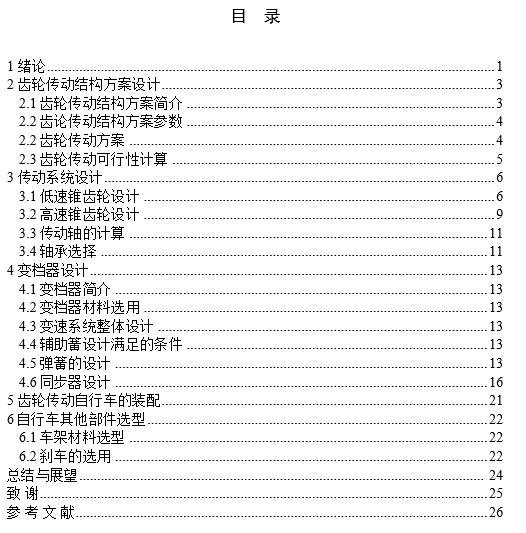

2	02-设计说明书.docx	932.86K
3	从动轮.dwg	91.03K
4	从动轮02.dwg	93.81K
5	从动轮（右）.dwg	91.18K

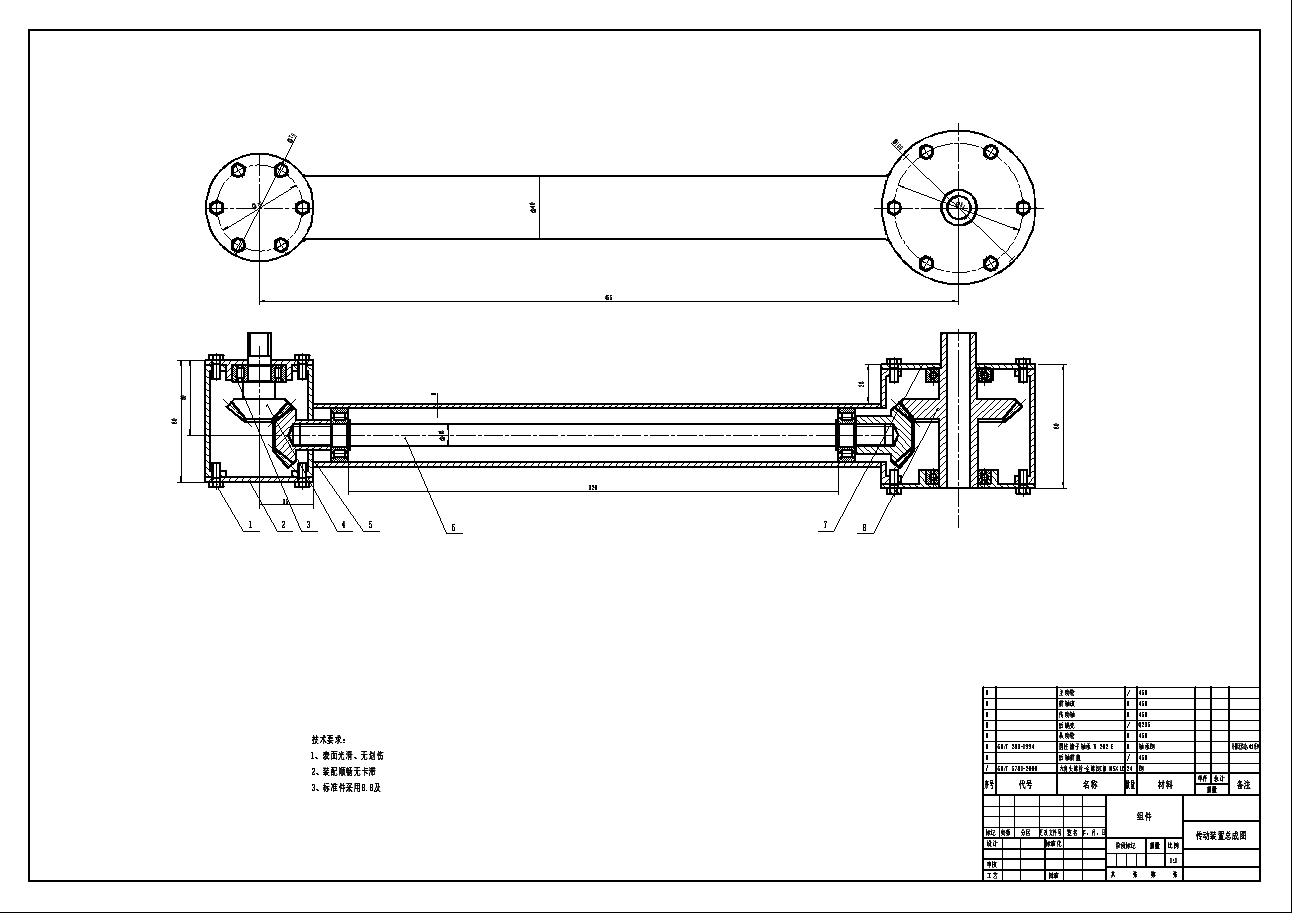

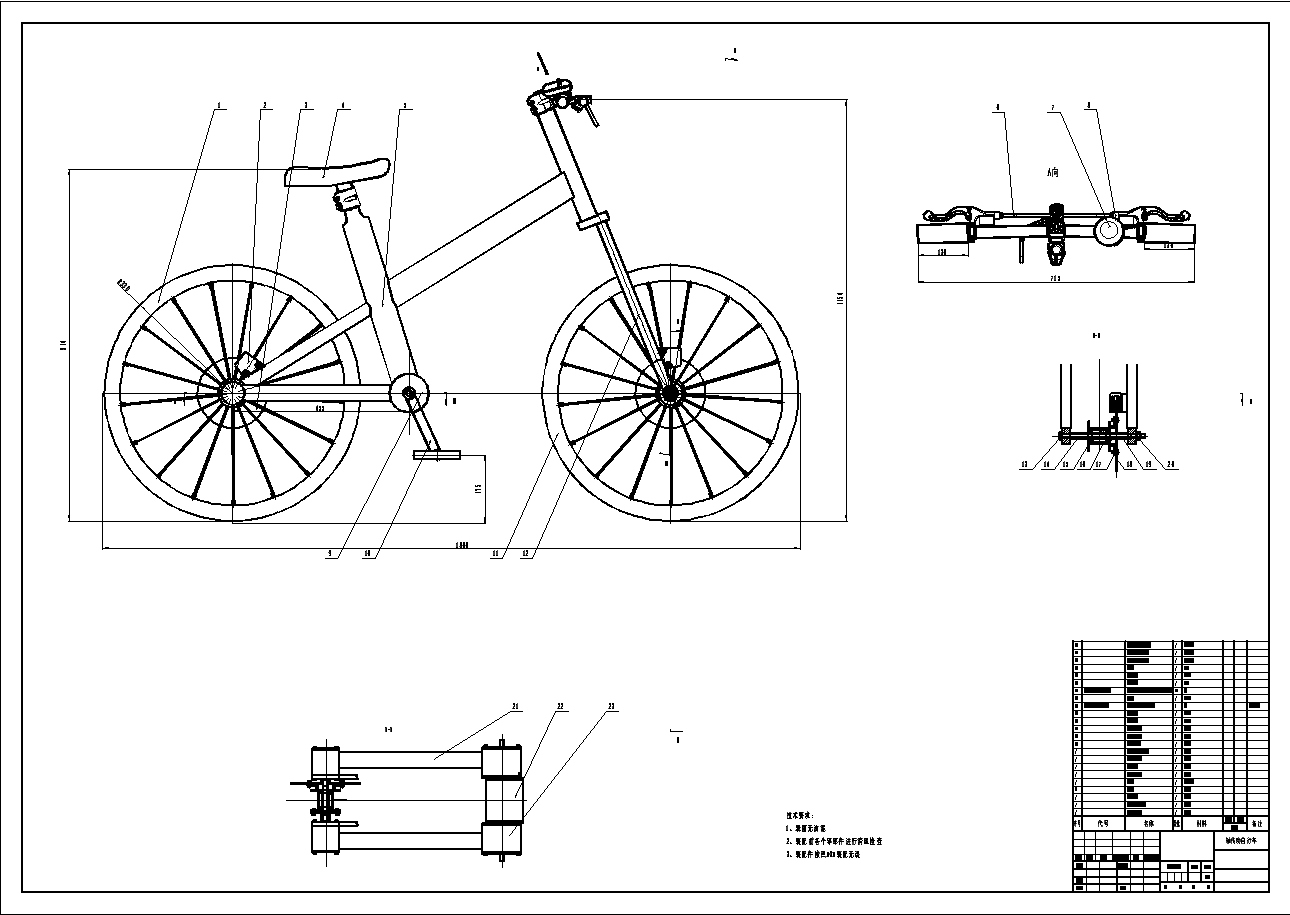

6	传动装置总成图.dwg	238.93K

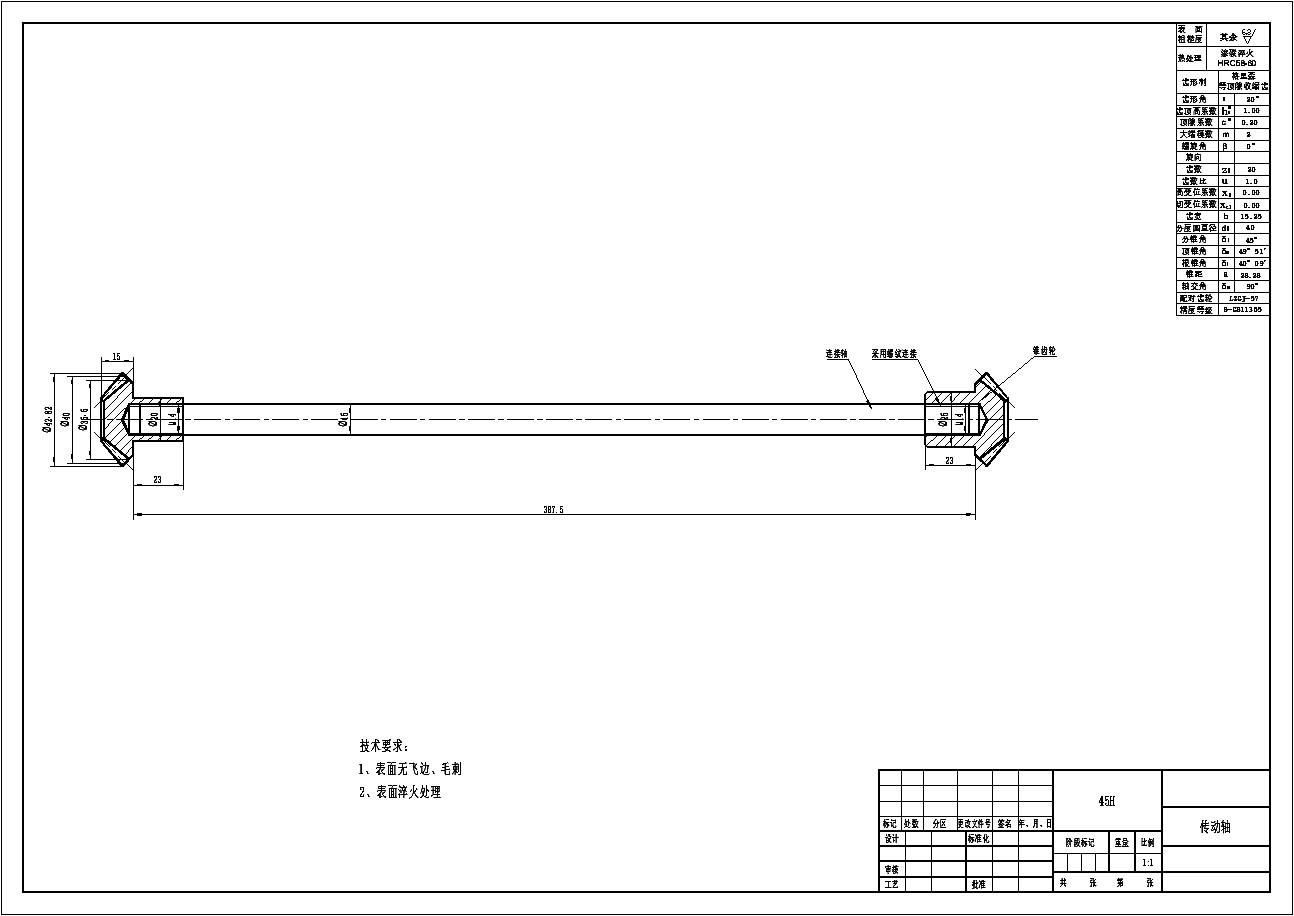

7	传动轴.dwg	94.80K
8	变档器.dwg	162.89K

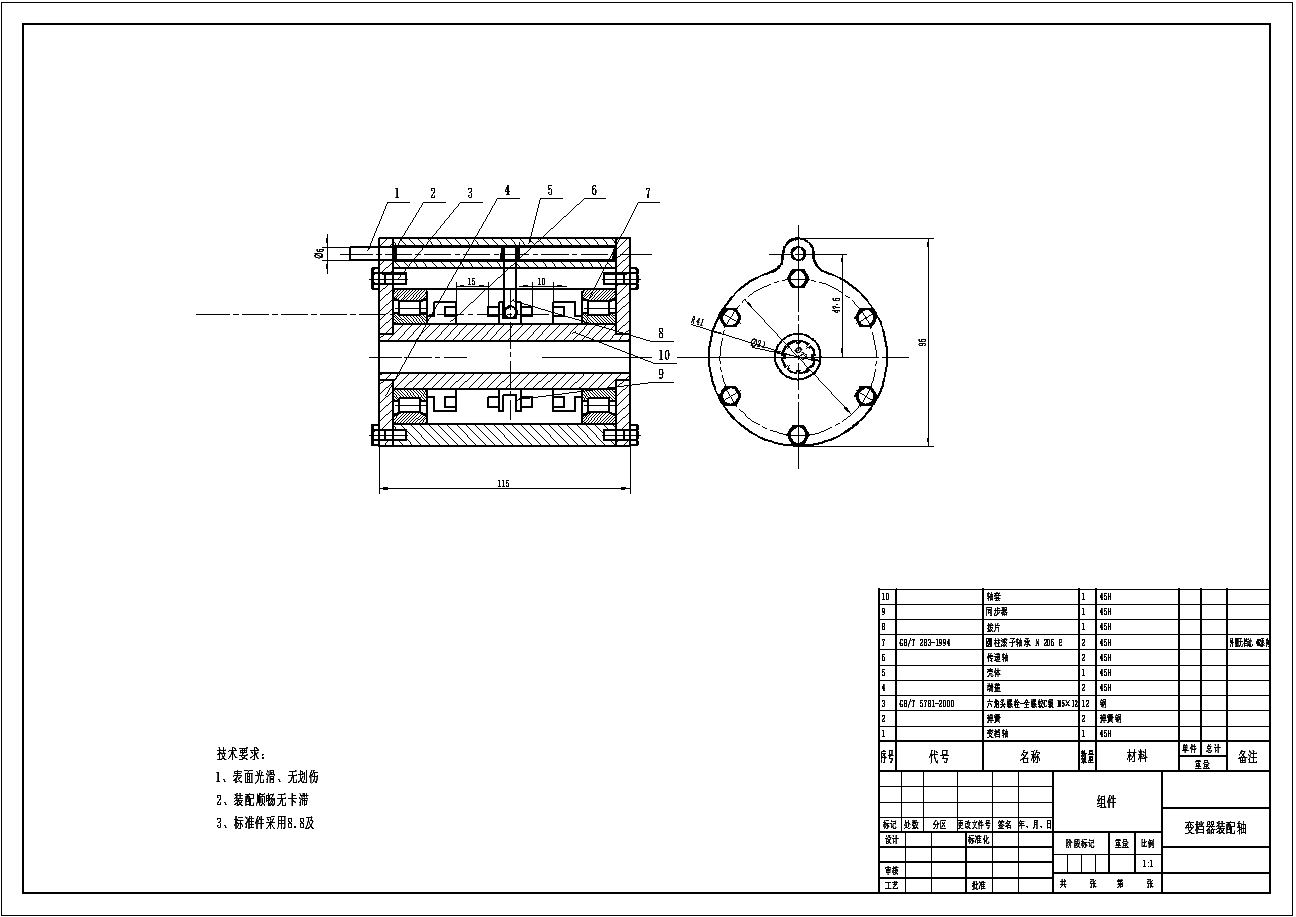

9	变档器装配轴.dwg	123.39K

此图纸下载需要300金币

立即下载

发布者

微风机械设计工作室

创作: 259

粉丝: 33

加入时间：2024-01-18

私信

关注

模型信息

图纸ID：3653085

图纸格式：dwg

文件大小：1.02M

所需金币：300

上传时间：2026-08-31 14:38:23

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2004

图纸简介

本设计设计的是一款使用齿轮传动并具有变速能力的自行车，在两侧采用齿轮传动，通过传动轴将脚踏、主动轮、从动轮连接进行能量传递，并通过对同步器的探索研究，在传统的齿轮自行车设计的基础上加上了变速机构，并利用同步器、空套齿轮等，在有限的封闭空间内达成了两级变速，结构相对紧凑，可靠性高。值得一提的是本设计侧重于变速与传动系统的设计，在自行车框架设计以及整体的经济性等方面考虑较为欠缺，特别是本设计由于采用了大量零部件来代替轻便简捷的链传动，且制造需用到车加工、铸造等多种工艺，故制造价格相较于传统的链传动自行车来说高上很多。
