汽车防撞梁轻量化设计与仿真分析全套

（ID:3653218）

改图/画图

交通运输 / 车辆工程 / 汽车防撞梁轻量化设计与仿真分析全套

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	汽车防撞梁轻量化设计与仿真分析说明书.docx	3.11M
2	A1-防撞梁.DWG	191.34K
3	A1-防撞梁.pdf	1.02M
4	A2-正面防撞梁.DWG	164.44K
5	A2-正面防撞梁.pdf	312.73K
6	A3-底板.DWG	80.16K
7	A3-底板.pdf	68.59K
8	A3-弹片.DWG	94.31K
9	A3-弹片.pdf	79.91K
10	A3-支座1.DWG	89.31K
11	A3-支座1.pdf	71.80K
12	A3-支座2.DWG	82.34K
13	A3-支座2.pdf	69.45K
14	GB／T867-1986半圆头铆钉6×4.SLDPRT	86.26K
15	后防撞梁连接板.SLDPRT	86.35K
16	梁上支撑.SLDPRT	512.29K
17	梁下支撑.SLDPRT	535.42K
18	横梁安装垫板.SLDPRT	96.76K
19	横梁连接侧支撑板.SLDPRT	337.36K
20	防撞梁吸能盒装配.SLDASM	304.93K
21	防撞梁总成.SLDASM	397.40K
22	防撞梁本体.SLDPRT	303.18K
23	防撞梁连接板.SLDPRT	86.40K

此图纸下载需要600金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 2

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3653218

图纸格式：dwg,pdf,sldprt,sldasm

文件大小：7.64M

所需金币：600

上传时间：2026-08-31 17:27:29

是否可编辑：

软件版本：SOLIDWORKS 2025

图纸简介

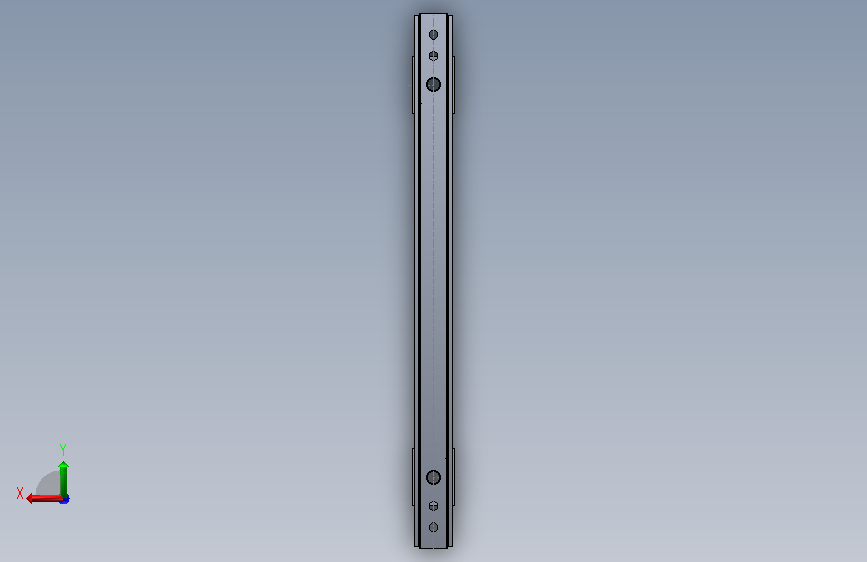

该防撞梁采用**拓扑优化结合尺寸优化**的设计原理，选用 HEROs2000 高强度钢，采用方形闭口截面搭配一体化十字加强筋，开设周期性减重孔，在保证碰撞刚度前提下削减冗余材料，兼顾冲压成型工艺要求。主要用于新能源轿车前端，属于被动安全部件，低速碰撞时吸收、分散冲击载荷，保护车身与动力电池。具备碰撞吸能、载荷传递、抗弯曲变形等功能。通过 ANSYS 完成静力学与冲压成形仿真校核，优化后相比原结构减重 50.91%，最大变形量满足行业标准，无冲压开裂起皱缺陷。该结构兼顾轻量化、碰撞安全性与可制造性，为新能源汽车车身安全件优化提供设计参考。
