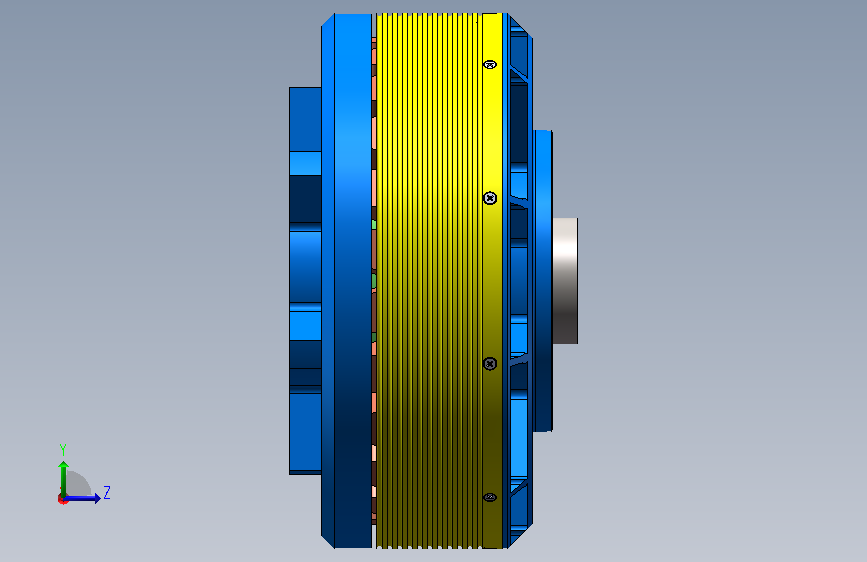

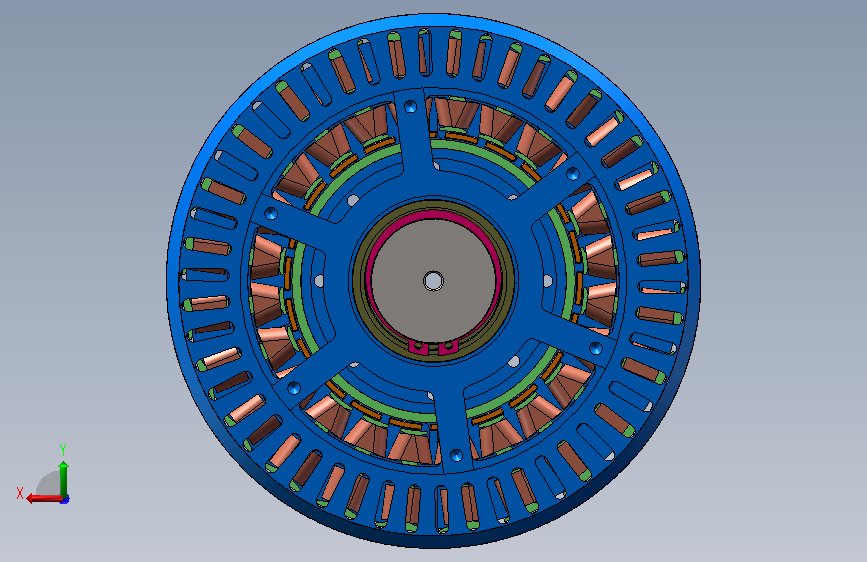

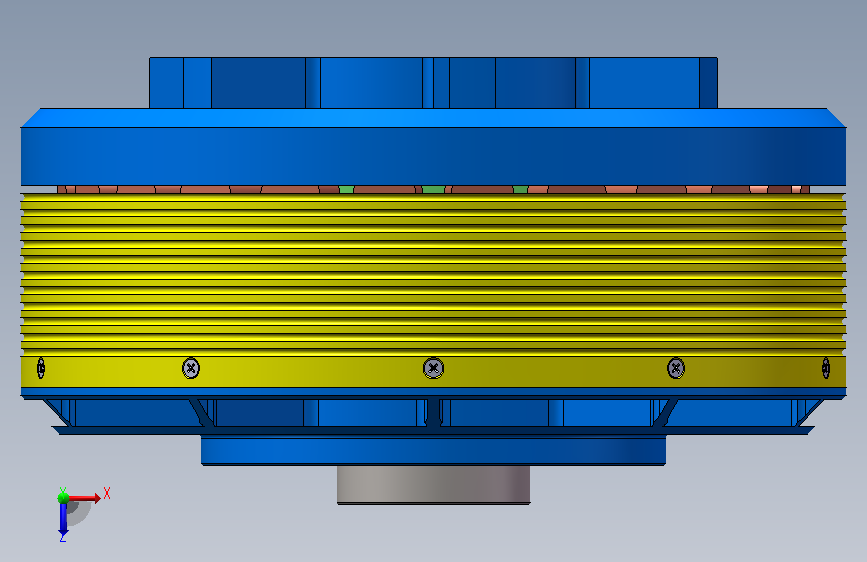

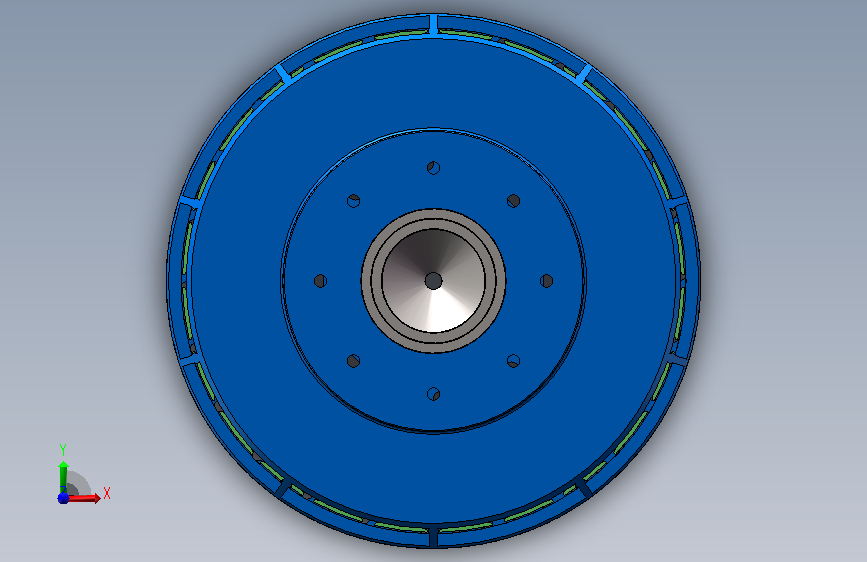

双转子径向磁通电机

（ID:3664322）

改图/画图

设备部件 / 电机减速机 / 双转子径向磁通电机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	20040上端盖.sldprt	440.46K
2	20040主轴.SLDPRT	103.79K
3	20040内侧永磁体N42UH.SLDPRT	80.40K
4	20040内转子磁轭.sldprt	25.30K
5	20040外转子磁轭.sldprt	421.52K
6	20040定子铁心.SLDPRT	866.66K
7	20040护罩.SLDPRT	301.00K
8	20040机座.SLDPRT	257.80K
9	20040永磁体N42UH.SLDPRT	96.25K
10	内六角圆柱头螺钉GBT70.1-2008[M4×40].sldprt	86.97K
11	十字槽沉头螺钉第1部分钢4.8级GBT819.1-2000[M2.5×8].sldprt	80.41K
12	双转子径向磁通电机.SLDASM	1.76M
13	双转子径向磁通电机.STEP	6.58M
14	深沟球轴承600002Z型GBT276-1994[61810-2Z].sldprt	1.89M
15	绕组.sldprt	107.33K
16	轴用弹性挡圈B型d010GBT894.1-1986[45.8].sldprt	94.67K

此图纸下载需要100金币

立即下载

发布者

诚心的保温杯

创作: 10

粉丝: 5

加入时间：2025-01-09

私信

关注

模型信息

图纸ID：3664322

图纸格式：sldprt,sldasm,step

文件大小：7.89M

所需金币：100

上传时间：2026-09-06 22:06:54

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2016

图纸简介

双转子径向磁通电机是一种高性能电机，其核心设计采用“定子-转子-转子”的同轴三层结构，像一个旋转的三明治。中间的定子绕组产生磁场，同时驱动内侧和外侧两个独立转子旋转。这种设计的最大优势是能利用定子内外双面产生扭矩，从而在相同体积下实现远超传统电机的功率和扭矩密度。它常用于混合动力汽车的动力耦合系统，以及航空航天、高端电动汽车等对功率密度和双端口输出有严苛要求的领域。模型使用SW16版绘制，含参数可编辑，另外有step格式文件可供查看。
