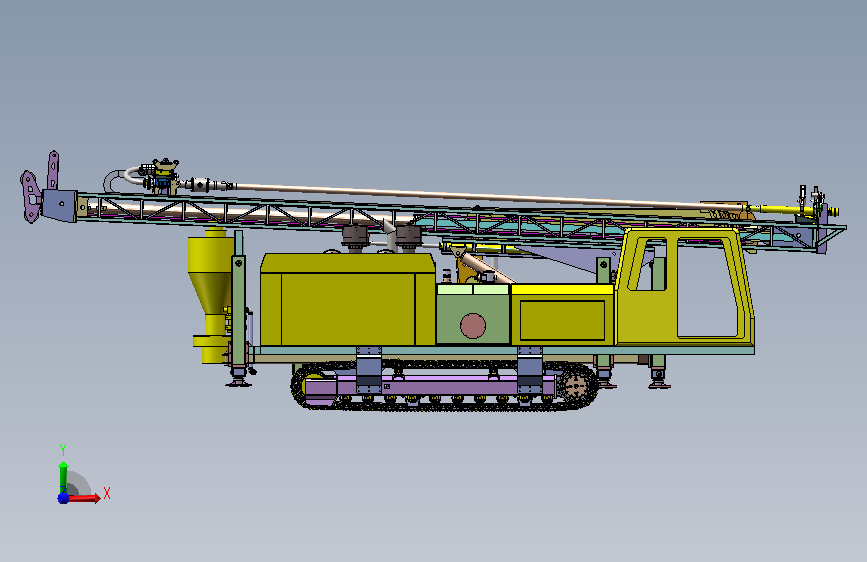

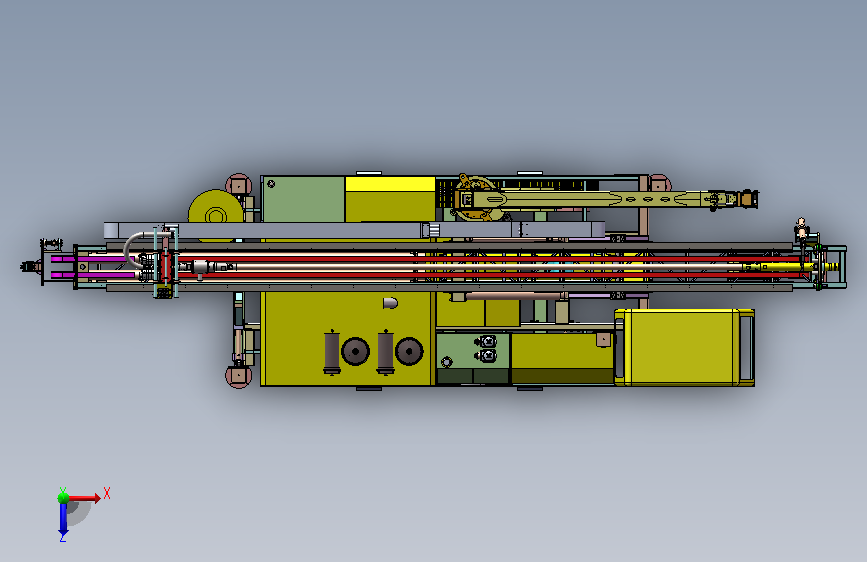

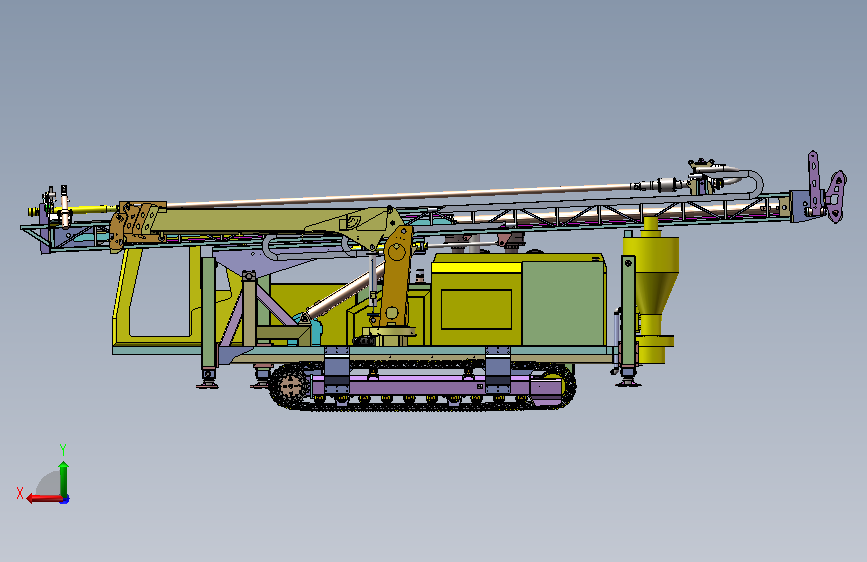

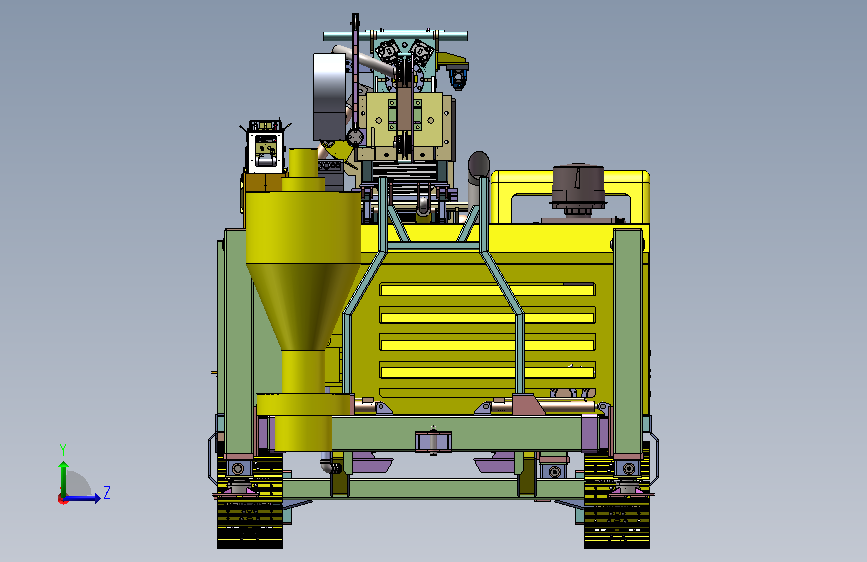

模块化微型钻机电液控制系统机械结构

（ID:3666099）

改图/画图

机械设备 / 钢结构支架 / 模块化微型钻机电液控制系统机械结构

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	说明书.docx	1.94M
2	100X14.5_1A.sldprt	35.75K
3	16-80弹性销_1A.sldprt	29.78K
4	2000-06.00.00液压油箱装配体A.SLDASM	1.23M
5	2000-06.00.01回油滤油器法兰盘A.SLDPRT	153.55K
6	2000-06.00.02回油滤油器法兰盘A.SLDPRT	140.88K
7	2000-06.01.00液压油箱焊接件A.SLDASM	328.42K
8	2000-06.01.01主弯板A.SLDPRT	126.49K
9	2000-06.01.02侧立板A.SLDPRT	86.77K
10	2000-06.01.03右侧立板A.SLDPRT	88.03K
11	2000-06.01.04底板A.SLDPRT	102.17K
12	2000-06.01.05固定腿A.SLDPRT	100.79K
13	2000-06.01.06隔板A.SLDPRT	74.97K
14	2000-06.01.07加油口法兰盘A.SLDPRT	154.94K
15	2000-06.01.08液位计垫板A.SLDPRT	64.79K
16	2000-06.04.00出油座A.SLDASM	186.70K
17	2000-06.04.01管体A.SLDPRT	116.59K
18	2000-06.05.00小出油座A.SLDASM	169.82K
19	2000-06.05.01小管体A.SLDPRT	124.39K
20	2000-06.06.00加油口护罩A.SLDASM	126.08K
21	2000-06.06.01上盖法兰盘A.SLDPRT	73.67K
22	2000-06.06.02上盖管体A.SLDPRT	79.01K
23	2000-06.06.03上法兰盘A.SLDPRT	66.23K
24	2000-06.07.00回油滤油器法兰接口配套冲击A.SLDASM	150.79K
25	2000-06.08.00回油滤油器法兰接口A.SLDASM	135.20K
26	2000-10.04.02160油泵吸油口倒刺A.SLDPRT	204.80K
27	2000-16.00.00上导绳轮机构A.SLDASM	595.39K
28	2000-16.00.02大绳轮轴A.SLDPRT	190.53K
29	2000-16.00.03挡绳套A.SLDPRT	105.78K
30	2000-16.02.00大卷扬导轮座焊接件A.SLDASM	251.48K
31	2000-16.02.01.侧立板A.SLDPRT	121.71K
32	2000-16.02.02底板A.SLDPRT	80.93K
33	2000-16.02.03垫板A.SLDPRT	69.81K
34	2000-16.02.04后隔板A.SLDPRT	70.30K
35	2000-16.02.05前隔板A.SLDPRT	68.63K
36	2000-16.02.06上隔板A.SLDPRT	53.30K
37	2000-16.02.07下隔板A.SLDPRT	58.32K
38	2000-16.02.08筋板A.SLDPRT	57.55K
39	2000-16.03.00绳轮装配体A.SLDASM	449.66K
40	2000-16.03.01大绳轮A.SLDPRT	178.16K
41	2000-16.03.02绳轮压盖A.SLDPRT	161.12K
42	2000-16.03.03隔垫A.SLDPRT	79.52K
43	200SL-16.02.00后油缸座A.SLDASM	95.87K
44	200SL-16.02.01耳板A.SLDPRT	62.06K
45	200SL-16.02.02底板A.SLDPRT	54.72K
46	300RC-02.00.00反循环回转减速机总成A.SLDASM	5.74M
47	300RC-02.00.01反循环主轴A.SLDPRT	875.52K
48	300RC-02.00.02排渣接盘A.SLDPRT	207.57K
49	300RC-02.00.03活接管A.SLDPRT	131.13K
50	300RC-02.00.05U型卡子A.SLDPRT	150.91K
51	300RC-02.01.00后轴承压盖配套小轴承A.SLDASM	263.81K
52	300RC-02.01.01压盘体A.SLDPRT	127.27K
53	300RC-02.01.02管体A.SLDPRT	108.10K
54	300RC-02.02.00后排渣接盘体A.SLDASM	196.65K
55	300RC-02.04.00胶管支架A.SLDASM	289.07K
56	300RC-02.04.01板体A.SLDPRT	106.01K
57	300RC-02.04.02上肋板A.SLDPRT	86.26K
58	300RC-02.05.00排渣弯管体A.SLDASM	423.63K
59	300RC-02.05.01排渣管法兰盘A.SLDPRT	119.46K
60	300RC-02.05.02排渣硬管A.SLDPRT	571.75K
61	300RC-02.06.00挡绳架A.SLDASM	108.52K
62	300RC-02.06.01支架耳板A.SLDPRT	95.17K
63	300RC-02.06.01横管A.SLDPRT	92.44K
64	300RC-02.06.03挡圈A.SLDPRT	95.27K
65	300RC-04.03.01链轮压盖A.SLDPRT	163.33K
66	300RC-04.03.03链轮大垫圈A.SLDPRT	78.37K
67	300RC-04.03.04链轮小垫圈A.SLDPRT	78.90K
68	300RC-18.00.00反循环气套A.SLDASM	283.13K
69	300RC-18.00.01气套芯轴A.SLDPRT	176.98K
70	300RC-18.00.02气套A.SLDPRT	191.02K
71	300RC-18.00.03进气接管A.SLDPRT	134.39K
72	300RC-18.00.04内排渣管A.SLDPRT	174.59K
73	300RC-18.00.05密封压盖A.SLDPRT	118.62K
74	300RC-18.00.06前过渡接头A.SLDPRT	149.76K
75	300RC-19.01.02钻杆公接头89A.SLDPRT	164.28K
76	300RC-19.01.03钻杆母接头89A.SLDPRT	1.07M
77	300RC-19.03.00钻杆89-7.6mA.SLDASM	963.09K
78	300RC-19.03.01钻杆管体89-7.6mA.SLDPRT	78.65K
79	300SL-00.06.00扳手油缸70-40-350A.SLDASM	121.60K
80	300SL-00.06.01扳手油缸缸筒70-40A.SLDPRT	158.96K
81	300SL-00.06.02扳手油缸缸杆70-40A.SLDPRT	130.71K
82	300SL-03.01.27挡管架A.SLDPRT	129.85K
83	300SL-03.15.01底板A.SLDPRT	54.29K
84	300SL-03.15.02耳板A.SLDPRT	66.67K
85	300SL-03.15.03肋板A.SLDPRT	61.58K
86	300SL-03.15.05销轴A.SLDPRT	114.51K
87	300SL-04.00.06伸缩油缸销轴A.SLDPRT	181.55K
88	300SL-04.00.08起架油缸销轴锁片A.SLDPRT	73.63K
89	300SL-05.02.10方法兰盘A.SLDPRT	83.07K
90	300SL-05.07.02连接板A.SLDPRT	85.65K
91	300SL-06.01.07吸油法兰盘A.SLDPRT	124.38K
92	300SL-06.01.08回油法兰盘A.SLDPRT	121.91K
93	300SL-06.01.13放油口A.SLDPRT	116.42K
94	300SL-13.00.01上定位轴A.SLDPRT	106.84K
95	300SL-13.00.02下定位轴A.SLDPRT	136.27K
96	300SL-13.00.03小绳轮轴A.SLDPRT	121.87K
97	300SL-13.00.09轴承绳轮A.SLDPRT	174.48K
98	300SL-13.00.10垫片A.SLDPRT	77.25K
99	300SL-13.01.00固定座A.SLDASM	168.41K
100	300SL-13.01.01耳板A.SLDPRT	67.25K
101	300SL-13.01.02肋板A.SLDPRT	65.61K
102	300SL-13.01.03下耳板A.SLDPRT	65.45K
103	300SL-13.01.04立板A.SLDPRT	58.29K
104	300SL-13.02.00卷扬摆动座A.SLDASM	206.02K
105	300SL-13.02.01侧板A.SLDPRT	107.33K
106	300SL-13.02.02上轴座A.SLDPRT	77.45K
107	300SL-13.02.03下轴座A.SLDPRT	76.62K
108	300SL-13.02.05肋板A.SLDPRT	54.99K
109	300SL-13.02.06内肋板A.SLDPRT	60.78K
110	300SL-13.02.07下肋板A.SLDPRT	58.21K
111	300SL-13.02.08卡块A.SLDPRT	61.18K
112	300SL-13.02.09卡块A.SLDPRT	91.85K
113	300SL-13.03.00卷扬摆动机构A.SLDASM	813.56K
114	300SL-14.00.06支腿球头座A.SLDPRT	153.69K
115	300SL-14.02.02短轴套A.SLDPRT	77.25K
116	300SL-14.02.03长轴套A.SLDPRT	79.60K
117	300SL-14.02.05盖板A.SLDPRT	71.58K
118	300SL-14.03.02轴套A.SLDPRT	94.88K
119	300SL-14.03.03支撑板A.SLDPRT	69.46K
120	300SL-14.03.04肋板A.SLDPRT	53.99K
121	300SL-14.04.00支腿顶盘A.SLDASM	149.03K
122	300SL-14.04.01支脚盘A.SLDPRT	69.60K
123	300SL-14.04.02筋板A.SLDPRT	65.91K
124	300SL-14.04.03下筋板A.SLDPRT	55.48K
125	300SL-15.00.01外套销轴A.SLDPRT	310.14K
126	300SL-15.00.02内管销轴A.SLDPRT	233.36K
127	300SL-15.01.01外套加强板A.SLDPRT	82.63K
128	300SL-16.01.04连接板A.SLDPRT	74.88K
129	300SL-17.00.02定位销轴A.SLDPRT	123.57K
130	300SL-17.00.04定位销轴A.SLDPRT	121.10K
131	300SL-17.00.06油缸扳手A.SLDPRT	154.27K
132	300SL-17.01.01夹耳板A.SLDPRT	65.90K
133	300SL-17.04.01销轴A.SLDPRT	139.37K
134	300SL-17.05.03拉手A.SLDPRT	136.41K
135	300SL-17.06.00A钻杆衬套体A.SLDASM	176.09K
136	300SL-17.06.01A法兰盘A.SLDPRT	89.20K
137	300SL-17.06.02A衬套体A.SLDPRT	92.14K
138	300SL-17.07.01主机71口扳手体A.SLDPRT	117.82K
139	300SL-17.08.00定位扳手71口A.SLDASM	111.30K
140	300SL-17.09.01下耳板A.SLDPRT	80.49K
141	300SL-17.09.02上耳板A.SLDPRT	69.28K
142	300SL-17.14.03垫块A.SLDPRT	64.00K
143	300SL-20.01.01加油口法兰盘A.SLDPRT	112.08K
144	300SL-20.01.11弯管A.SLDPRT	159.31K
145	300SL-20.01.14油口接头A.SLDPRT	137.34K
146	300SL-K050227B大齿轮A.SLDPRT	750.53K
147	300SL-K050232B小齿轮A.SLDPRT	379.11K
148	300SLⅡ-03.17.02焊接接管A.SLDPRT	109.96K
149	300SLⅡ-03.17.03焊接中接管A.SLDPRT	110.77K
150	300SLⅡ-05.02.18吊点A.SLDPRT	81.12K
151	300SLⅡ-05.10.00挡绳架A.SLDASM	122.95K
152	300SLⅡ-05.10.01支板A.SLDPRT	97.57K
153	300SLⅡ-05.10.02挡管A.SLDPRT	82.54K
154	300SLⅡ-05.10.03卡圈A.SLDPRT	94.61K
155	300SLⅢ-05.02.00箱壳体A.SLDASM	731.50K
156	300SLⅢ-05.02.01前立板A.SLDPRT	97.77K
157	300SLⅢ-05.02.02后立板A.SLDPRT	97.31K
158	300SLⅢ-05.02.03底板A.SLDPRT	62.25K
159	300SLⅢ-05.02.07下肋板A.SLDPRT	63.01K
160	300SLⅢ-05.02.08侧立板A.SLDPRT	57.86K
161	300SLⅢ-05.02.09后下肋板A.SLDPRT	65.63K
162	300SLⅢ-05.02.11后轴承套A.SLDPRT	114.51K
163	300SLⅢ-05.02.12前轴承套A.SLDPRT	124.13K
164	300SLⅢ-05.02.16后肋板A.SLDPRT	63.06K
165	300SLⅢ-05.03.03前轴承压盖A.SLDPRT	148.70K
166	300SLⅢ-05.03.04箱盖A.SLDPRT	80.21K
167	300SLⅢ-05.03.05箱盖胶垫A.SLDPRT	101.29K
168	300SLⅢ-05.03.14前轴承调整垫A.SLDPRT	66.23K
169	300SLⅢ-05.03.15后轴承调整垫A.SLDPRT	68.62K
170	300SLⅢ-05.03.17闷盖A.SLDPRT	158.76K
171	300SLⅢ-05.09.00变速阀支架A.SLDASM	85.68K
172	300SLⅢ-05.09.01变速阀连接板A.SLDPRT	86.93K
173	300SLⅢ-05.09.02变速阀固定板A.SLDPRT	79.13K
174	300SLⅢ-05.09.03变速阀肋板A.SLDPRT	56.89K
175	40-3.1-O型圈A.SLDPRT	122.13K
176	500SL-00.04.00支腿伸缩油缸50-36-560A.SLDASM	183.66K
177	500SL-00.04.01支腿伸缩油缸缸筒50-36A.SLDPRT	192.00K
178	500SL-00.04.02支腿伸缩油缸缸杆50-36A.SLDPRT	143.66K
179	500SL-03.01.06短筋板A.SLDPRT	53.16K
180	500SL-03.01.07上筋板A.SLDPRT	54.54K
181	500SL-03.02.00连接架A.SLDASM	101.22K
182	500SL-03.02.01立板A.SLDPRT	83.57K
183	500SL-03.02.03方管A.SLDPRT	79.54K
184	500SL-03.02.04肋板A.SLDPRT	83.62K
185	500SL-03.02.05前右立板A.SLDPRT	94.12K
186	500SL-03.03.00连接架A.SLDASM	96.38K
187	500SL-03.04.00后连接架A.SLDASM	78.38K
188	500SL-03.04.01立板A.SLDPRT	73.41K
189	500SL-03.06.00后支座潍柴A.SLDASM	83.22K
190	500SL-03.06.01连接板A.SLDPRT	74.99K
191	500SL-03.06.02A筋板A.SLDPRT	59.83K
192	500SL-03.06.02筋板A.SLDPRT	56.71K
193	500SL-03.06.03后支腿槽钢A.SLDPRT	86.39K
194	500SL-03.07.00前右支座潍柴A.SLDASM	84.58K
195	500SL-03.09.00前左支座潍柴A.SLDASM	84.12K
196	500SL-03.09.01左连接板A.SLDPRT	76.61K
197	500SL-03.09.02右支腿槽钢A.SLDPRT	98.08K
198	500SL-03.09.02支腿槽钢A.SLDPRT	96.42K
199	500SL-03.09.03筋板A.SLDPRT	58.86K
200	500SL-03.18.00牵引座A.SLDASM	168.68K
201	500SL-04.00.07伸缩油缸销轴锁片A.SLDPRT	79.30K
202	500SL-06.01.17检修口法兰A.SLDPRT	162.24K
203	500SL-08.00.01注油器出口接管2寸A.SLDPRT	58.94K
204	500SL-16.00.00后支腿伸缩机构A.SLDASM	207.41K
205	500SL-16.00.01销轴A.SLDPRT	108.67K
206	500SL-16.01.00后伸缩梁A.SLDASM	107.67K
207	500SL-16.01.01立板A.SLDPRT	54.74K
208	500SL-16.01.02上盖板A.SLDPRT	61.30K
209	500SL-16.01.03耳板A.SLDPRT	62.98K
210	500SL-16.01.04连接板A.SLDPRT	73.19K
211	55-60-15轴用导向环A.SLDPRT	86.48K
212	612-1025回转马达A.SLDPRT	3.47M
213	612600115449沙漠空滤器总成336马力配套A.SLDPRT	4.52M
214	64焊式接头A.SLDPRT	294.68K
215	75-80-15活塞导向环A.SLDPRT	84.60K
216	80-5.7-O型圈A.SLDPRT	118.31K
217	80-70-1.9-O型圈挡圈A.SLDPRT	77.29K
218	800RD-02.05.00连接座A.SLDASM	232.41K
219	800RD-02.05.01吸油法兰盘A.SLDPRT	74.11K
220	800RD-02.05.02吸油圆法兰盘A.SLDPRT	84.19K
221	800RD-02.05.03吸油圆法兰盘A.SLDPRT	78.86K
222	800RD-02.05.04吸油钢管A.SLDPRT	100.62K
223	800RD-02.05.05吸油内钢管A.SLDPRT	101.87K
224	800RD-02.06.01堵头A.SLDPRT	66.88K
225	ASV-L10焊接式接头A.SLDPRT	126.02K
226	ASV-L12焊接式接头A.SLDPRT	128.92K
227	ASV-L15焊接式接头A.SLDPRT	132.16K
228	ASV-L18焊接式接头A.SLDPRT	129.87K
229	ASV-L22焊接式接头A.SLDPRT	130.12K
230	ASV-L42焊接式接头A.SLDPRT	150.48K
231	C-M12空气滤清器A.SLDPRT	116.43K
232	C-M33-2二次空气滤清器加油口A.SLDPRT	110.67K
233	C020001铜套A.SLDPRT	143.50K
234	C020005A盖A.SLDPRT	98.37K
235	C020100轴座A.SLDASM	306.06K
236	C020101底座A.SLDPRT	98.53K
237	C020103上座A.SLDPRT	106.88K
238	C030801上盖A.SLDPRT	116.97K
239	deepgrooveballbearingsgb.sldprt	3.99M
240	DH-XHHT-007A.SLDPRT	111.50K
241	DH-XHHT-007模型液控换向阀A.SLDASM	1.14M
242	EF4-50柴油箱加油口A.SLDPRT	395.52K
243	eyeboltsgb.sldprt	346.02K
244	FG11-2寸A.SLDPRT	110.81K
245	FG20-2寸弯头A.SLDPRT	178.12K
246	FGR-2寸接头A.SLDPRT	317.19K
247	FQC345反循环冲击器A.SLDPRT	116.46K
248	GB╱T276-1994[两面带密封圈（接触式）的深沟球轴承[60000-2LS]6304-2LS]A.sldprt	1.26M
249	GB╱T301-2015[单向推力球轴承[51000型]51108]A.SLDPRT	564.00K
250	GB╱T5782-2016[六角头螺栓M24×110]A.SLDPRT	181.50K
251	GB╱T5783-2000[六角头螺栓全螺纹M10×30]A.SLDPRT	97.17K
252	GB╱T5783-2016[六角头螺栓全螺纹M12×30]A.sldprt	213.38K
253	GB╱T91-2000[开口销4×36]A.sldprt	104.55K
254	GB╱T93-1987[标准型弹性垫圈装配10]A.SLDPRT	65.77K
255	GB╱T93-1987[标准型弹性垫圈装配12]A.SLDPRT	65.30K
256	GB╱T93-1987[标准型弹性垫圈装配24]A.SLDPRT	76.61K
257	GE-L28G1寸WD端直通接头A.SLDPRT	135.96K
258	GSV-L10直通隔壁接头A.SLDPRT	137.69K
259	GSV-L28直通隔壁接头A.SLDPRT	148.26K
260	H-4WEH25E50B液换向阀A.SLDPRT	1.75M
261	HD55-63-6-5防尘圈A.SLDPRT	108.46K
262	hexagonheadbolts-fullthreadgb.sldprt	1.49M
263	hexagonsocketheadcapscrewsgb.sldprt	1.30M
264	hexnutsstyle1-gradesabgb.sldprt	615.50K
265	hexsocketsetscrewswithconepointgb.sldprt	260.11K
266	hexthinnutsgradesabgb.sldprt	215.12K
267	HTYM1000-03.18.03垫板A.SLDPRT	64.43K
268	HTYM1000-09.01.02肋板A.SLDPRT	90.02K
269	HTYM1000-09.01.04U型肋板A.SLDPRT	105.11K
270	HTYM1000-09.01.05侧U型肋板A.SLDPRT	121.40K
271	HTYM1000-09.01.06右侧U型肋板A.SLDPRT	121.44K
272	HTYM1800GX-01.01.08上盖板A.SLDPRT	71.26K
273	HTYM1800GX-01.01.12前侧立管A.SLDPRT	99.14K
274	HTYM1800GX-01.01.13前下横管A.SLDPRT	93.52K
275	HTYM1800GX-01.01.14下侧斜方管A.SLDPRT	110.79K
276	HTYM1800GX-01.03.00撑杆座A.SLDASM	97.59K
277	HTYM1800GX-01.03.01耳板A.SLDPRT	75.81K
278	HTYM1800GX-01.03.02底板A.SLDPRT	67.21K
279	HTYM1800GX-03.06.02连接板A.SLDPRT	60.48K
280	HTYM1800GX-12.01.12内挡块A.SLDPRT	73.01K
281	HTYM1800GX-31.02.02补偿缸底耳环A.SLDPRT	187.99K
282	HTYM300E-01.00.00桅杆焊接体A.SLDASM	447.46K
283	HTYM300E-01.01.01滑架主方管A.SLDPRT	70.45K
284	HTYM300E-01.01.02下横方管A.SLDPRT	88.09K
285	HTYM300E-01.01.03侧立方管A.SLDPRT	93.30K
286	HTYM300E-01.01.04侧斜方管A.SLDPRT	100.25K
287	HTYM300E-01.01.05下斜方管A.SLDPRT	97.59K
288	HTYM300E-01.01.07侧立板A.SLDPRT	60.50K
289	HTYM300E-01.01.10上堵板A.SLDPRT	139.60K
290	HTYM300E-01.01.11滑架下主方管A.SLDPRT	70.68K
291	HTYM300E-01.01.12定位板A.SLDPRT	108.99K
292	HTYM300E-01.01.13内槽钢滑道A.SLDPRT	73.79K
293	HTYM300E-01.01.14上滑道A.SLDPRT	57.98K
294	HTYM300E-01.01.15侧堵板A.SLDPRT	79.29K
295	HTYM300E-01.02.00后导轮支座A.SLDASM	150.12K
296	HTYM300E-01.02.01连接板A.SLDPRT	107.02K
297	HTYM300E-01.02.02立耳板A.SLDPRT	74.46K
298	HTYM300E-01.02.03侧立板A.SLDPRT	73.88K
299	HTYM300E-01.02.04后立板A.SLDPRT	82.25K
300	HTYM300E-01.06.00补偿缸座A.SLDASM	110.80K
301	HTYM300E-01.06.01耳板A.SLDPRT	70.10K
302	HTYM300E-01.06.02底板A.SLDPRT	66.58K
303	HTYM300E-03.00.00车架机构A.SLDASM	1.88M
304	HTYM300E-03.00.01侧弯支板A.SLDPRT	142.59K
305	HTYM300E-03.01.00车架体A.SLDASM	749.34K
306	HTYM300E-03.01.01主方管A.SLDPRT	72.25K
307	HTYM300E-03.01.02加强管A.SLDPRT	82.06K
308	HTYM300E-03.01.03横管体A.SLDPRT	83.41K
309	HTYM300E-03.01.04竖管体A.SLDPRT	83.68K
310	HTYM300E-03.01.05前方管体A.SLDPRT	100.76K
311	HTYM300E-03.01.07连接板A.SLDPRT	74.74K
312	HTYM300E-03.01.08侧肋板A.SLDPRT	61.15K
313	HTYM300E-03.06.00三角支架体A.SLDASM	312.60K
314	HTYM300E-03.06.01立管体A.SLDPRT	86.35K
315	HTYM300E-03.06.03底板A.SLDPRT	58.65K
316	HTYM300E-03.06.04前斜管体A.SLDPRT	95.64K
317	HTYM300E-03.06.05后斜管体A.SLDPRT	99.19K
318	HTYM300E-03.06.06后立管体A.SLDPRT	85.68K
319	HTYM300E-03.06.07横管体A.SLDPRT	90.17K
320	HTYM300E-03.06.08前斜管体A.SLDPRT	97.93K
321	HTYM300E-03.08.00后支架A.SLDASM	116.42K
322	HTYM300E-03.08.01立管A.SLDPRT	88.28K
323	HTYM300E-03.08.02横管A.SLDPRT	79.42K
324	HTYM300E-03.08.04斜立管A.SLDPRT	108.35K
325	HTYM300E-03.08.05盖板A.SLDPRT	61.55K
326	HTYM300E-03.08.06盖板A.SLDPRT	61.47K
327	HTYM300E-03.12.00后导向梁A.SLDASM	132.41K
328	HTYM300E-03.12.01横管A.SLDPRT	77.11K
329	HTYM300E-03.12.02加强弯板A.SLDPRT	102.45K
330	HTYM300E-03.12.03立板A.SLDPRT	54.93K
331	HTYM300E-03.12.04盖板A.SLDPRT	55.50K
332	HTYM300E-03.15.00右侧机架体A.SLDASM	115.75K
333	HTYM300E-03.15.01外侧管A.SLDPRT	85.47K
334	HTYM300E-03.15.02后侧管A.SLDPRT	88.42K
335	HTYM300E-03.15.03短管A.SLDPRT	80.13K
336	HTYM300E-03.15.04内管A.SLDPRT	79.26K
337	HTYM300E-03.15.05前侧管A.SLDPRT	93.91K
338	HTYM300E-03.15.06内侧管A.SLDPRT	85.15K
339	HTYM300E-03.16.00左侧机架体A.SLDASM	96.61K
340	HTYM300E-03.16.01左外侧管A.SLDPRT	80.12K
341	HTYM300E-03.17.00左侧方管梁A.SLDASM	90.35K
342	HTYM300E-03.17.01左侧主方管A.SLDPRT	102.02K
343	HTYM300E-03.18.00油缸座A.SLDASM	149.56K
344	HTYM300E-03.18.01底板A.SLDPRT	56.13K
345	HTYM300E-03.18.02耳板A.SLDPRT	66.93K
346	HTYM300E-04.00.00推进机构总成A.SLDASM	8.30M
347	HTYM300E-04.00.01拖链A.SLDPRT	167.31K
348	HTYM300E-04.00.02下链链-1688A.SLDPRT	71.18K
349	HTYM300E-04.00.03上链链-1688A.SLDPRT	74.33K
350	HTYM300E-04.00.04固定链链板A.SLDPRT	134.95K
351	HTYM300E-04.01.00滑车体A.SLDASM	193.73K
352	HTYM300E-04.01.01滑车侧立板A.SLDPRT	72.27K
353	HTYM300E-04.01.02堵板A.SLDPRT	67.20K
354	HTYM300E-04.01.03内隔板A.SLDPRT	67.42K
355	HTYM300E-04.01.04耳板A.SLDPRT	69.96K
356	HTYM300E-04.01.05隔板A.SLDPRT	62.88K
357	HTYM300E-04.01.06内垫板A.SLDPRT	72.68K
358	HTYM300E-04.02.00滑车机构组件A.SLDASM	468.39K
359	HTYM300E-04.03.00滑车链轮组件A.SLDASM	429.36K
360	HTYM300E-04.03.01滑车链轮A.SLDPRT	201.26K
361	HTYM300E-04.04.00大链轮组件A.SLDASM	449.98K
362	HTYM300E-04.04.01大链轮A.SLDPRT	248.77K
363	HTYM300E-09.00.00底盘机构A.SLDASM	5.29M
364	HTYM300E-09.01.00A驱动轮架焊接体A.SLDASM	426.76K
365	HTYM300E-09.01.00B驱动轮架焊接体A.SLDASM	424.34K
366	HTYM300E-09.01.00底盘焊接体A.SLDASM	489.08K
367	HTYM300E-09.01.01前长横主方管A.SLDPRT	108.03K
368	HTYM300E-09.01.03后横主方管A.SLDPRT	130.54K
369	HTYM300E-09.02.00A右驱动架A.SLDASM	130.58K
370	HTYM300E-09.02.00左驱动架SLDASMA.SLDASM	131.44K
371	HTYM300E-09.02.01A右左U型弯板A.SLDPRT	145.64K
372	HTYM300E-09.02.01左U型弯板A.SLDPRT	144.60K
373	HTYM300E-09.02.02底板A.SLDPRT	65.89K
374	HTYM300E-10.00.01排气管A.SLDPRT	92.40K
375	HTYM300E-12.00.00补偿机构总成A.SLDASM	4.31M
376	HTYM300E-12.00.01下拖链A.SLDPRT	187.06K
377	HTYM300E-12.00.02下拖链A.SLDPRT	189.46K
378	HTYM300E-12.01.00补偿架体A.SLDASM	236.66K
379	HTYM300E-12.01.01方管体A.SLDPRT	75.10K
380	HTYM300E-12.01.02下方管体A.SLDPRT	75.74K
381	HTYM300E-12.01.03侧方管体A.SLDPRT	104.70K
382	HTYM300E-12.01.04横方管体A.SLDPRT	96.07K
383	HTYM300E-12.01.05上垫板A.SLDPRT	60.60K
384	HTYM300E-12.01.06侧立板A.SLDPRT	93.78K
385	HTYM300E-12.01.07轴A.SLDPRT	100.30K
386	HTYM300E-12.01.08拖方管体A.SLDPRT	87.27K
387	HTYM300E-12.01.09前肋板A.SLDPRT	85.33K
388	HTYM300E-12.01.10后肋板A.SLDPRT	100.68K
389	HTYM300E-12.01.11起架耳板A.SLDPRT	78.87K
390	HTYM300E-13.00.00前支腿机构总成A.SLDASM	594.69K
391	HTYM300E-13.01.00前支腿外筒体A.SLDASM	127.07K
392	HTYM300E-13.01.01支腿外套方管A.SLDPRT	81.58K
393	HTYM300E-13.02.00支腿内套体A.SLDASM	182.42K
394	HTYM300E-13.02.01支腿内套方管A.SLDPRT	86.47K
395	HTYM300E-17.00.00定心器总成A.SLDASM	221.95K
396	HTYM300E-17.03.00下定位座A.SLDASM	104.77K
397	HTYM300E-17.03.01主板体A.SLDPRT	99.17K
398	HTYM300E-17.03.02侧立板A.SLDPRT	86.20K
399	HTYM300E-17.03.03内筋板A.SLDPRT	61.58K
400	HTYM300E-17.03.04内弧板A.SLDPRT	78.05K
401	HTYM300E-17.04.00前半定位座A.SLDASM	109.03K
402	HTYM300E-17.04.01上盖板A.SLDPRT	96.69K
403	HTYM300E-17.04.02下盖板A.SLDPRT	91.38K
404	HTYM300E-20.00.00机罩体A.SLDASM	240.46K
405	HTYM300E-20.01.01上弯盖板A.SLDPRT	232.85K
406	HTYM300E-20.01.02前堵板A.SLDPRT	238.36K
407	HTYM300E-20.01.03后堵板A.SLDPRT	353.03K
408	HTYM300E-20.01.04侧门板A.SLDPRT	191.00K
409	HTYM300E-20.06.00阀组覆盖件A.SLDASM	148.96K
410	HTYM300E-20.06.01阀体覆盖件A.SLDPRT	286.15K
411	HTYM300E-20.06.02阀体覆盖件侧板A.SLDPRT	117.44K
412	HTYM300E-20.07.00气管覆盖件A.SLDASM	190.07K
413	HTYM300E-20.07.01气管覆盖件A.SLDPRT	346.56K
414	HTYM300E-20.07.02气管覆盖件A.SLDPRT	137.70K
415	HTYM300E-20.07.03活板A.SLDPRT	118.14K
416	HTYM300E-20.08.00机头覆盖件A.SLDASM	171.94K
417	HTYM300E-20.08.01动力机头覆盖件A.SLDPRT	322.29K
418	HTYM300E-20.08.02机头覆盖件侧板A.SLDPRT	137.90K
419	HTYM300E-20.08.03机头覆盖件侧板A.SLDPRT	138.47K
420	HTYM300E-21.00.01示意驾驶室A.SLDPRT	223.85K
421	HTYM300E-22.01.00柴油箱体A.SLDASM	159.97K
422	HTYM300E-22.01.01柴油箱侧U型弯板A.SLDPRT	102.63K
423	HTYM300E-22.01.02柴油箱U型弯板A.SLDPRT	94.40K
424	HTYM300E-22.01.03连接板A.SLDPRT	70.95K
425	HTYM300E-23.00.01空压机气管附件A.SLDPRT	142.28K
426	HTYM300E-25.00.00旋风分离器A.SLDPRT	96.61K
427	HTYM300E-31.00.00桅杆升降油缸125-80A.SLDASM	139.53K
428	HTYM300E-31.01.00桅杆升降缸筒A.SLDPRT	172.54K
429	HTYM300E-31.02.00桅杆升降缸杆A.SLDPRT	144.25K
430	HTYM300E-32.00.00推进油缸110-80-4400A.SLDASM	118.45K
431	HTYM300E-32.01.00推进缸筒A.SLDPRT	160.81K
432	HTYM300E-32.02.00推进缸杆A.SLDPRT	108.58K
433	HTYM300E-33.00.00补偿油缸A.SLDASM	3.44M
434	HTYM300E-33.01.00补偿缸杆组件A.SLDASM	1.70M
435	HTYM300E-33.01.01补偿缸杆A.SLDPRT	1.06M
436	HTYM300E-33.02.00补偿缸筒组件A.SLDASM	471.09K
437	HTYM300E-33.02.01补偿缸筒A.SLDPRT	348.30K
438	HTYM300E-33.02.03补偿缸硬管A.SLDPRT	69.01K
439	HTYM325-01.06.01立耳板A.SLDPRT	91.83K
440	HTYM325-01.06.02长销轴A.SLDPRT	106.06K
441	HTYM325-01.07.03定位套A.SLDPRT	70.40K
442	HTYM325-01.08.00卸杆支座A.SLDASM	145.63K
443	HTYM325-01.08.01立管A.SLDPRT	97.25K
444	HTYM325-01.08.02肋板A.SLDPRT	57.60K
445	L43-80-60-6.4-10-24251794组合密封圈A.SLDPRT	156.25K
446	LTM22外形行走机构总成A.SLDPRT	1.63M
447	LW154MB爆炸图模型450宽A.SLDASM	482.64K
448	M10油嘴A.SLDPRT	143.51K
449	M10螺栓_1A.sldprt	43.91K
450	M14X1-0.stpA.sldprt	38.09K
451	M14X1.stpA.sldprt	38.08K
452	NJ210E圆柱滚子轴承50-90-20A.SLDPRT	298.22K
453	o-ringsseriesagb.sldprt	235.95K
454	o-ringsseriesggb.sldprt	240.83K
455	R-05.02.90铜套A.SLDPRT	119.66K
456	R010128球头A.SLDPRT	174.99K
457	R130-150-01支座A.SLDPRT	165.64K
458	R130-150-02缸筒A.SLDPRT	102.47K
459	R130-150-03弹簧A.SLDPRT	570.75K
460	R130-150-04活塞杆A.SLDPRT	133.16K
461	R130-150涨紧机构总成A.SLDASM	480.07K
462	RFA-800X30-Y回油滤油器A.SLDPRT	194.42K
463	springlockwashers--normaltypegb.sldprt	235.51K
464	springpinslottedlightduty1gb.sldprt	202.69K
465	SQS125.4-A装配外形A.SLDPRT	7.85M
466	ST-55-70.1-5.5-OMS斯特封复合密封圈A.SLDASM	164.41K
467	ST-55-70.1-7.55-5.5-OMS密封环A.SLDPRT	94.02K
468	ST-55-70.1-7.55-5.5-OMS配套O型圈A.SLDPRT	120.89K
469	taperedrollerbearingsgb.sldprt	1012.56K
470	VST-G1-2WD堵头A.SLDPRT	113.47K
471	VST-G1WD堵头A.SLDPRT	112.22K
472	VST-G3-4WD堵头A.SLDPRT	109.77K
473	W150-30.00.01推进导向套A.SLDPRT	1.45M
474	W150-30.01.02缸杆耳环A.SLDPRT	564.69K
475	W150-30.01.03活塞A.SLDPRT	781.45K
476	W150-30.02.03接管座A.SLDPRT	136.56K
477	W150-30.02.04油口座A.SLDPRT	163.22K
478	W150-30.02.05短管A.SLDPRT	104.70K
479	W154MB-15-Q-00驱动轮A.SLDPRT	380.70K
480	W154MB-5引导轮总成模型A.SLDASM	844.98K
481	W154MB套.stpA.sldprt	36.54K
482	W154MB履带板450宽A.SLDPRT	178.39K
483	W154MB托带轮总成模型A.SLDASM	684.48K
484	W154MB支重轮半轮体_1A.sldprt	52.35K
485	W154MB支重轮总成模型A.SLDASM	798.95K
486	W154MB节片.stpA.sldprt	166.88K
487	W154MB节片_MIR1.stpA.sldprt	184.28K
488	W154MB轴.stpA.sldprt	38.59K
489	W154MB锁紧套.stpA.sldprt	35.22K
490	WU-630吸油滤油器A.SLDPRT	146.63K
491	WY-93油箱出口蝶阀A.SLDPRT	117.85K
492	XZ2000-09.00.01引导轮垫块A.SLDPRT	63.42K
493	XZ2000-09.01.01-10支座A.SLDPRT	69.59K
494	XZ2000-09.01.01-11卡板A.SLDPRT	60.31K
495	XZ2000-09.01.01-12肋板A.SLDPRT	59.63K
496	XZ2000-09.01.01-3前隔板A.SLDPRT	87.98K
497	XZ2000-09.01.01-4厚顶板A.SLDPRT	100.97K
498	XZ2000-09.01.01-5肋板A.SLDPRT	58.97K
499	XZ2000-09.01.01-9隔板A.SLDPRT	87.10K
500	XZ2000-09.01.02-1底板A.SLDPRT	82.11K
501	XZ2000-09.01.02-2驱动板A.SLDPRT	80.74K
502	XZ2000-09.01.02-3右弧弯板A.SLDPRT	140.36K
503	XZ2000-09.01.02-3弧弯板A.SLDPRT	139.87K
504	XZ2000-09.01.02-5筋板A.SLDPRT	62.75K
505	XZ2000-09.01.02-6堵盖A.SLDPRT	81.67K
506	XZ2000-09.01.02-7连接块A.SLDPRT	91.03K
507	XZ2000-09.01.02右驱动头A.SLDASM	125.17K
508	XZ2000-09.01.02驱动头A.SLDASM	125.46K
509	XZ2000-09.01.03-1前U型弯板A.SLDPRT	225.63K
510	XZ2000-09.01.03-1右前U型弯板A.SLDPRT	172.20K
511	XZ2000-09.01.03-2前护板A.SLDPRT	84.00K
512	XZ2000-09.01.03-3前滑道板A.SLDPRT	58.30K
513	XZ2000-09.01.03-4前滑道立板A.SLDPRT	59.14K
514	XZ2000-09.01.03-5前滑道右立板A.SLDPRT	58.04K
515	XZ2000-09.01.03-6前U型上弯板A.SLDPRT	117.95K
516	XZ2000-09.01.03-6右前U型上弯板A.SLDPRT	117.23K
517	XZ2000-09.01.03-7前固定板A.SLDPRT	243.87K
518	XZ2000-09.01.03-7右前固定板A.SLDPRT	203.13K
519	XZ2000-09.01.03前引导头A.SLDASM	134.47K
520	XZ2000-09.01.03右前引导头A.SLDASM	149.38K
521	XZ2000-09.03.00护栏板A.SLDASM	106.29K
522	XZ2000-09.03.01弯板A.SLDPRT	142.70K
523	XZ2000-09.03.02护板A.SLDPRT	95.70K
524	YA-55-65-12-13轴用密封圈NI300A.SLDPRT	164.11K
525	ys4四顿液压绞车A.SLDPRT	270.91K
526	YWZ-250T液位计A.SLDPRT	104.23K
527	ZYQ注油器体A.SLDPRT	414.13K
528	侧板_1A.sldprt	28.70K
529	内圈_1A.sldprt	86.02K
530	外圈_1A.sldprt	46.21K
531	弹性垫圈10_1A.sldprt	29.60K
532	挡板_1A.sldprt	30.79K
533	止推铜套_1A.sldprt	44.37K
534	油封110-140-14A.SLDPRT	154.31K
535	油封50-70-10A.SLDPRT	153.20K
536	油封50-70-8A.SLDPRT	165.24K
537	油封80-100-10A.SLDPRT	151.15K
538	油封85-110-12A.SLDPRT	152.15K
539	浮封环_1A.sldprt	43.69K
540	滑架_1A.sldprt	110.48K
541	焊缝_1A.sldprt	44.26K
542	端盖_1A.sldprt	49.67K
543	组合防尘圈63-69.8-5A.SLDPRT	186.17K
544	螺塞_1A.sldprt	37.81K
545	装配体.SLDASM	34.74M
546	轮体_1A.sldprt	60.24K
547	轴_10A.SLDPRT	238.46K
548	轴_1A.sldprt	64.82K
549	轴座_10A.SLDPRT	172.59K
550	轴座_1A.sldprt	144.59K
551	铜套_1A.sldprt	29.17K

此图纸下载需要500金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3666099

图纸格式：sldprt,sldasm

文件大小：172.42M

所需金币：500

上传时间：2026-09-07 11:09:50

是否可编辑：

软件版本：SOLIDWORKS 2025

图纸简介

采用双联齿轮泵双回路供油结合电磁换向阀控液压传动的设计原理，主要用于工程勘察、浅层取样与室内试验等狭小空间钻探作业。该系统依托柴油机驱动液压泵输出液压能，可实现钻杆旋转、钻具推进起拔、桅杆 0‑90° 倾角调节、整机支撑调平与辅助提升等功能，完成了液压泵、各油缸与马达的参数计算及元件选型，并通过仿真模型对全部执行元件开展动态性能验证。仿真表明油缸运行平稳、液压锁保压可靠，马达正反转响应迅速，系统工作压力留有充足安全裕度，整体结构紧凑，能够满足 0‑30m 钻进深度的作业指标，可为同类型微型钻探装备液压系统设计提供参考依据
