电机空载试转用可调高工作台全套
(ID:3673851)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 说明书.docx | 1.51M |
| 2 | DF0201-A调姿台架-A3.DWG | 133.91K |
| 3 | DF0201-A调姿台架-A3.PDF | 159.86K |
| 4 | DF0202-A前舱对接滑板-A3.DWG | 84.94K |
| 5 | DF0202-A前舱对接滑板-A3.PDF | 148.83K |
| 6 | DF0203-A前舱顶升板-A3.DWG | 98.41K |
| 7 | DF0203-A前舱顶升板-A3.PDF | 149.96K |
| 8 | DF0204-A回转支承固定板-A3.DWG | 118.50K |
| 9 | DF0204-A回转支承固定板-A3.PDF | 170.90K |
| 10 | DF0205-A前舱旋转板-A3.DWG | 86.34K |
| 11 | DF0205-A前舱旋转板-A3.pdf | 151.73K |
| 12 | 总装-A0.DWG | 806.19K |
| 13 | 总装-A0.PDF | 387.56K |
| 14 | 011.20.280回转支承.SLDPRT | 857.73K |
| 15 | AB06012.SLDPRT | 199.37K |
| 16 | ABR060-020-S2-P1减速机.SLDASM | 448.40K |
| 17 | abr0601-p04032005032.SLDASM | 45.76K |
| 18 | BZR01-8020150中载型防震脚杯.SLDPRT | 192.90K |
| 19 | DBM61-D34-d10-e16-DD联轴器.sldprt | 315.51K |
| 20 | DF0201-A调姿台架.SLDPRT | 1.82M |
| 21 | DF0202-A前舱对接滑板.SLDPRT | 540.60K |
| 22 | DF0203-A前舱顶升板.SLDPRT | 362.35K |
| 23 | DF0204-A回转支承固定板.SLDPRT | 536.71K |
| 24 | DF0205-A前舱旋转板.SLDPRT | 297.98K |
| 25 | DF0206-A升降机连接支耳.SLDPRT | 153.22K |
| 26 | DF0207-A升降机连接支耳Ⅱ.SLDPRT | 150.21K |
| 27 | DF0209-A连接块.SLDPRT | 170.61K |
| 28 | DF0210-A连接块Ⅱ.SLDPRT | 227.02K |
| 29 | DF0211-A力传感器固定板.SLDPRT | 176.91K |
| 30 | DF0214-A齿轮罩.SLDPRT | 338.40K |
| 31 | DF0217-A圆柱齿轮25×m4.SLDPRT | 562.73K |
| 32 | DF0218-A小齿轮调节板.SLDPRT | 228.86K |
| 33 | DF0219-A直线模组固定板.SLDPRT | 152.70K |
| 34 | DF0220-A圆形定位销.SLDPRT | 103.29K |
| 35 | DF0221-A菱形定位销.SLDPRT | 148.95K |
| 36 | DF0222-A连接块Ⅲ.SLDPRT | 128.91K |
| 37 | GB╱T70.1-2008[内六角圆柱头螺钉M5×16].sldprt | 149.08K |
| 38 | GHCLGN20-60铰链销.SLDASM | 137.74K |
| 39 | KK86A-1510-L340-1-P-F1-001.sldprt | 452.07K |
| 40 | KK86A-1510-L340-1-P-F1-002.sldprt | 220.85K |
| 41 | KK86A-1510-L340-1-P-F1单轴驱动器.SLDASM | 374.30K |
| 42 | KK86A-1510-L540-1-P-F1-001.sldprt | 244.22K |
| 43 | KK86A-1510-L540-1-P-F1-002.sldprt | 220.45K |
| 44 | KK86A-1510-L540-1-P-F1单轴驱动器.SLDASM | 450.23K |
| 45 | MS1H4-40B30CBA334R-EX伺服电机.SLDPRT | 18.71M |
| 46 | P41204032.SLDPRT | 232.45K |
| 47 | PAS06-L35-M8-L.sldprt | 31.56K |
| 48 | PAS06-M8-L35调整螺钉.SLDASM | 95.38K |
| 49 | PAS06-M8-M.sldprt | 38.37K |
| 50 | PD0200012.SLDPRT | 237.57K |
| 51 | PK9200012.SLDPRT | 185.83K |
| 52 | PW-FL减速比7~50伺服直角行星减速机[PW075-L2-FL-20-0.4kW-14-S2].sldprt | 582.72K |
| 53 | RBE02-S14-L70六角形支柱.sldprt | 94.08K |
| 54 | STP_EGH25SA_无_R上锁式_刮油片+防尘条_1000_2_1_2.SLDPRT | 760.06K |
| 55 | STP_EGH25SA_无_R上锁式_刮油片+防尘条_1000_2_2_2.SLDPRT | 96.99K |
| 56 | STP_EGH25SA_无_R上锁式_刮油片+防尘条_650_2_1_1.SLDPRT | 762.59K |
| 57 | STP_EGH25SA_无_R上锁式_刮油片+防尘条_650_2_2_1.SLDPRT | 80.41K |
| 58 | SWL1TM-1AⅣ-100-Q-A涡轮丝杆升降机.SLDASM | 166.92K |
| 59 | SWL1TM-1AⅣ-100-Q-B蜗轮丝杆升降机.SLDASM | 186.57K |
| 60 | SWL1丝杆升降型蜗轮丝杆升降机[SWL1TM-1AⅣ-100-Q-A]_丝杆.SLDPRT | 100.52K |
| 61 | SWL1丝杆升降型蜗轮丝杆升降机[SWL1TM-1AⅣ-100-Q-A]_升降机.SLDPRT | 501.30K |
| 62 | SWL1丝杆升降型蜗轮丝杆升降机[SWL1TM-1AⅣ-100-Q-B]_丝杆.SLDPRT | 100.32K |
| 63 | SWL1丝杆升降型蜗轮丝杆升降机[SWL1TM-1AⅣ-100-Q-B]_升降机.SLDPRT | 457.21K |
| 64 | 减速机AB060-010-S2-P2.SLDPRT | 300.55K |
| 65 | 升降机连接轴.SLDPRT | 115.92K |
| 66 | 升降机连接轴2.SLDPRT | 101.42K |
| 67 | 总装.SLDASM | 9.68M |
| 68 | 直线导轨线性滑轨1EGH-SA╱EGH-CA[EGH25SA2R1000EZAHI].SLDASM | 1.39M |
| 69 | 直线导轨线性滑轨1EGH-SA╱EGH-CA[EGH25SA2R650EZAHI].SLDASM | 1.36M |
| 70 | 直线导轨线性滑轨EGH-SA╱EGH-CA[EGH25SA2R1000EZAHI].SLDASM | 477.96K |
| 71 | 直线导轨线性滑轨EGH-SA╱EGH-CA[EGH25SA2R650EZAHI].SLDASM | 473.39K |
| 72 | 蜗轮丝杆升降机组件.SLDASM | 407.94K |
| 73 | 装配体.SLDASM | 7.96M |
| 74 | 连接板.SLDPRT | 98.13K |
| 75 | 连接板2.SLDPRT | 97.17K |
| 76 | 铰链销GHCLGN20-60_0_D.SLDPRT | 119.06K |
| 77 | 铰链销GHCLGN20-60_NPN5-35.SLDPRT | 135.33K |
此图纸下载需要600金币
立即下载
模型信息
图纸ID:3673851
图纸格式:dwg,pdf,sldprt,sldasm
文件大小:60.24M
所需金币:600
上传时间:2026-09-10 09:29:23
是否可编辑:不可修改,不包括参数
软件版本:SOLIDWORKS 2025
标签
工作台
电机空载
图纸简介

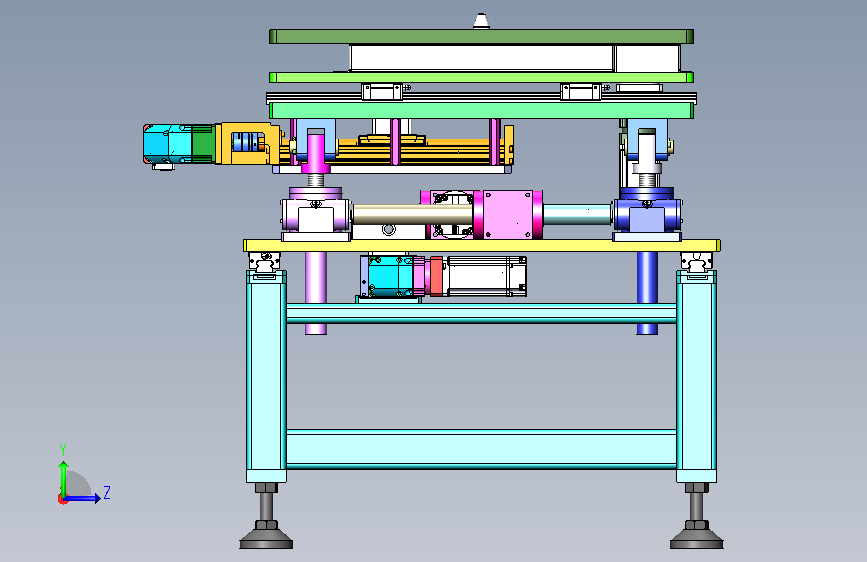

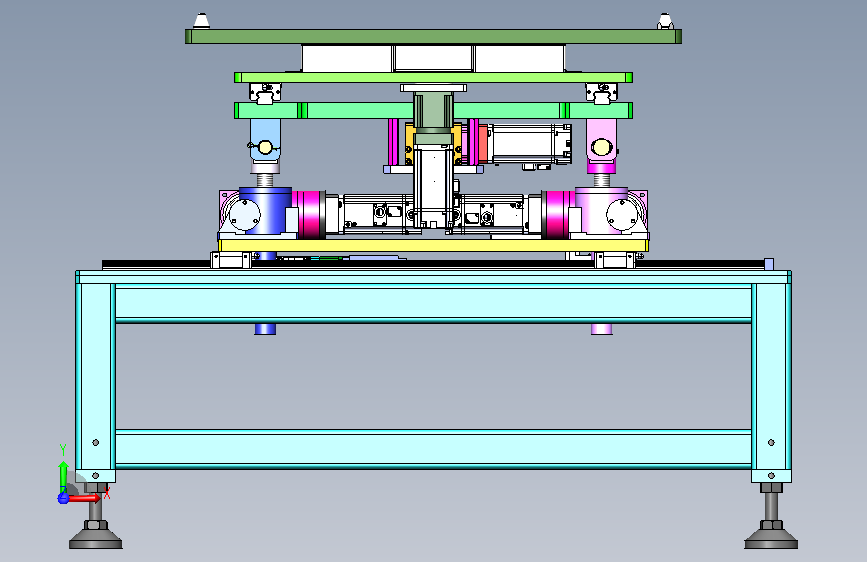

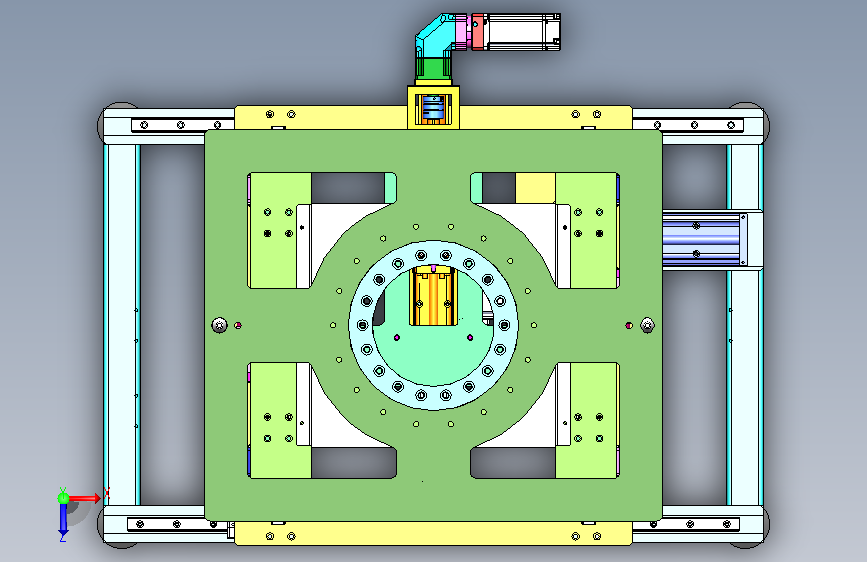

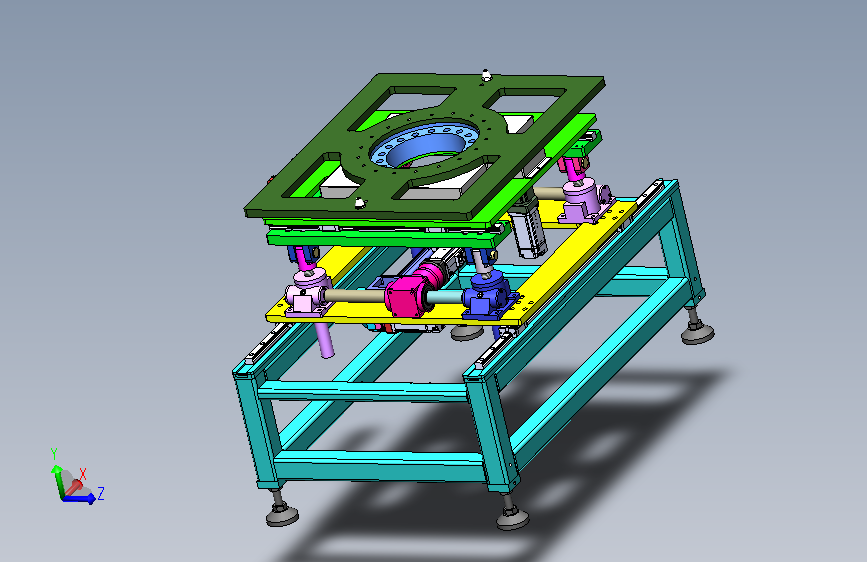

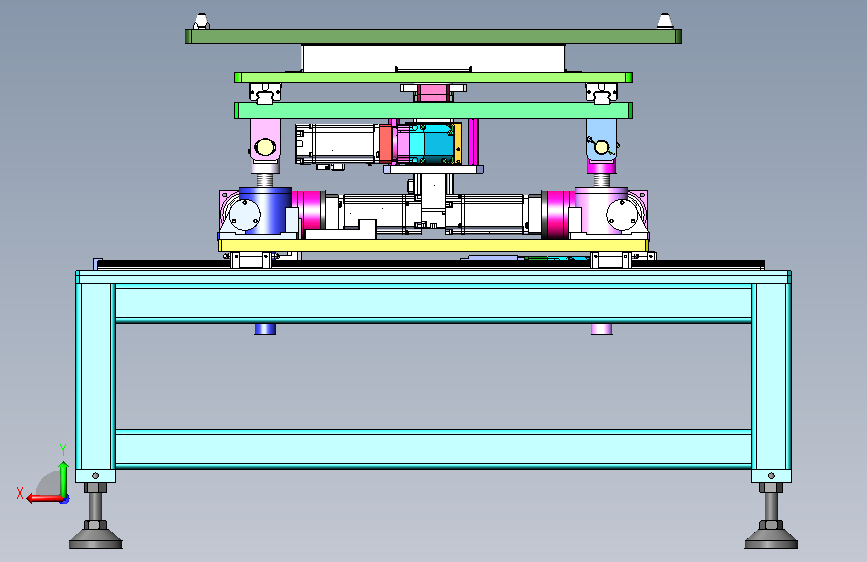

该中大型电机空载试验高精度可调工作台采用单伺服电机搭配直角减速器、四点式蜗轮丝杠的纯机械同步传动原理,依靠梯形丝杠实现机械自锁,主要用于 YE3‑280M‑4 型等大中型电机的空载性能检测作业,具备高度可调、四点刚性同步顶升、抗高频微振动、长期保压定位、保证≤0.02mm 同轴度对中的功能。通过载荷计算、欧拉压杆稳定性校核完成升降机、减速机、伺服电机等部件选型,利用 SolidWorks 完成整机三维建模,并对铰链销、Q355 连接块开展静力学有限元仿真,仿真结果显示关键零部件应力变形均处于材料许用范围,规避了液压沉降与剪叉机构高位刚度不足的缺陷,抗电磁干扰能力强,可为电机测试升降工装设计提供
