草料除铁搅拌一体机结构全套

（ID:3674147）

改图/画图

机械设备 / 钢结构支架 / 草料除铁搅拌一体机结构全套

©原创

平面图

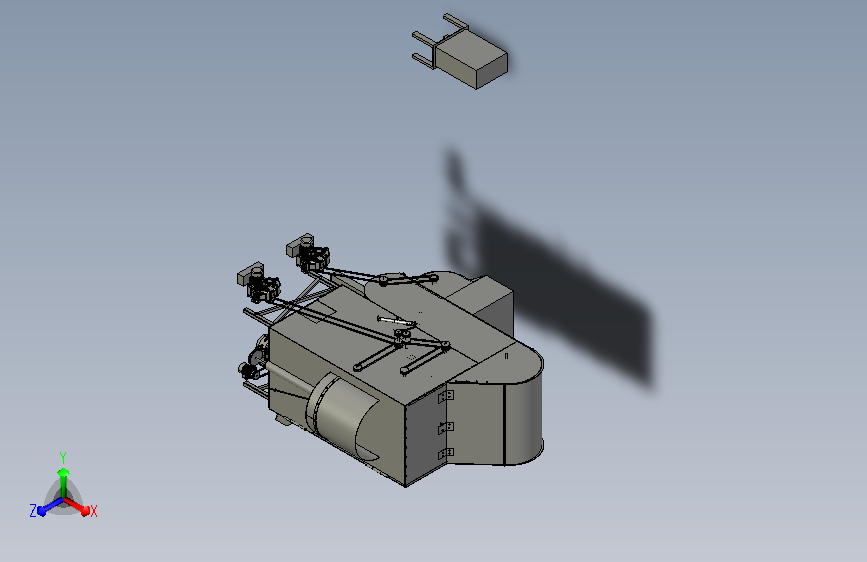

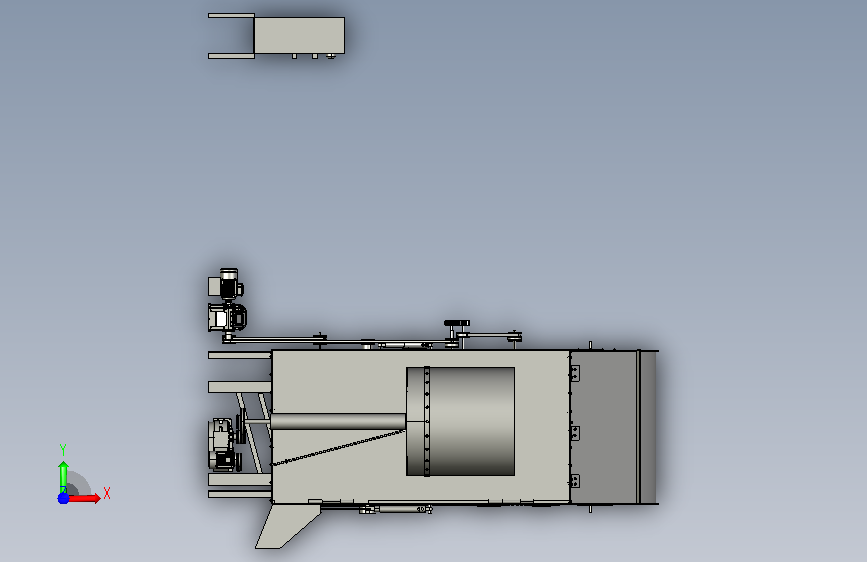

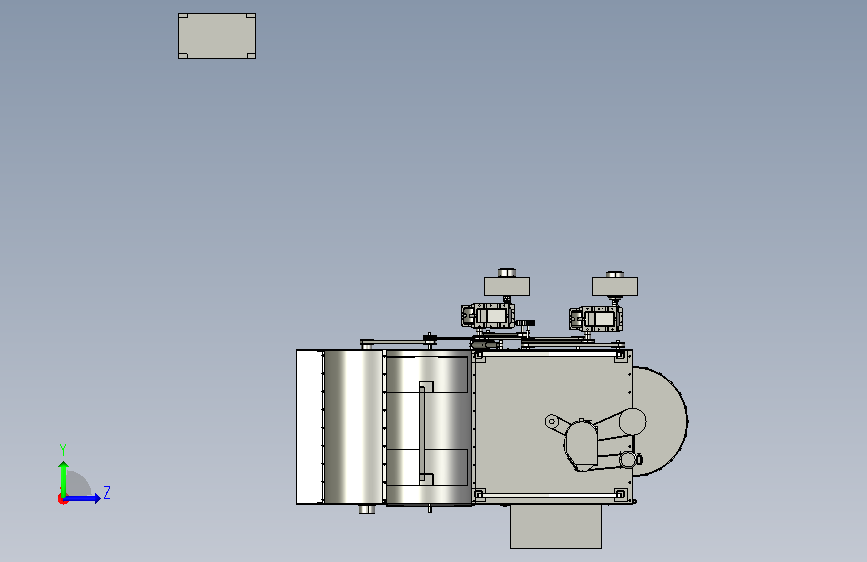

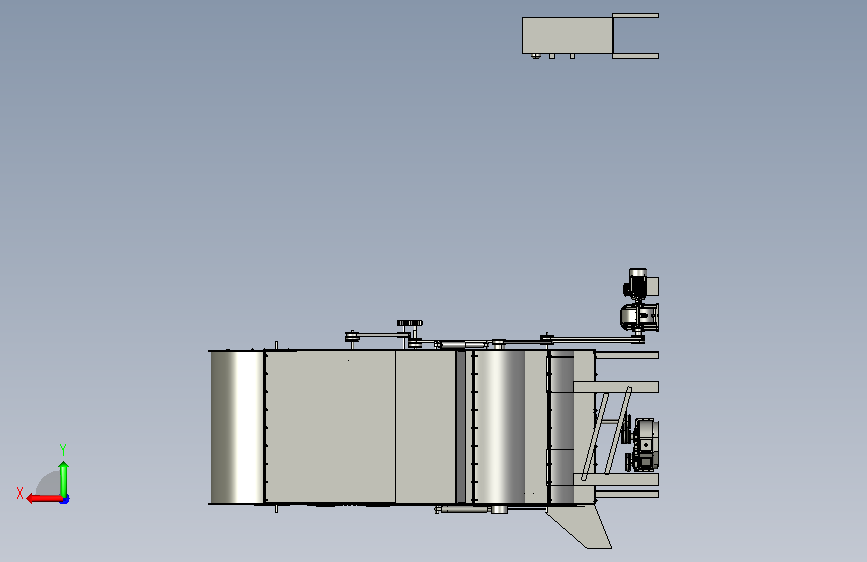

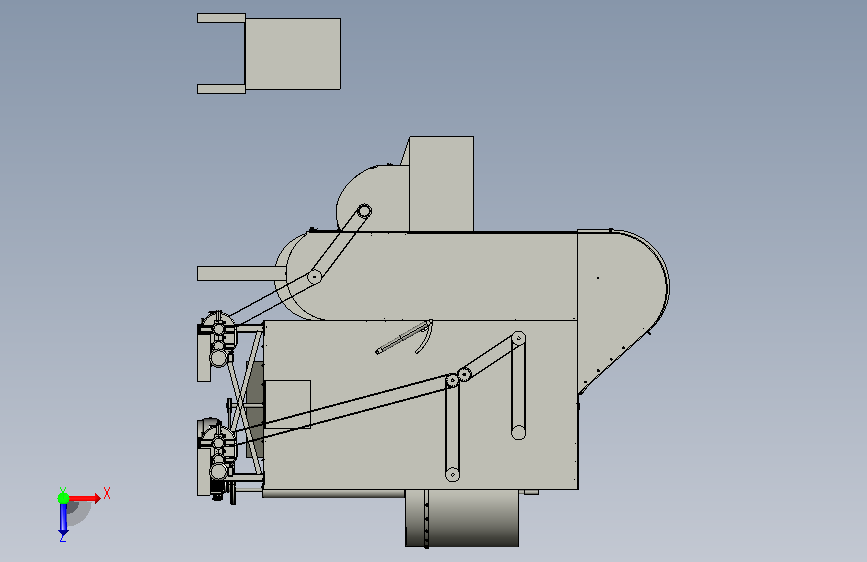

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	一重皮带轮.dwg	42.51K
2	一重皮带轮.pdf	106.69K
3	主动链轮_05B.dwg	115.66K
4	主动链轮_05B.pdf	143.74K
5	大型单皮带轮.dwg	42.48K
6	大型单皮带轮.pdf	107.25K
7	新搅拌轴.dwg	42.57K
8	新搅拌轴.pdf	131.01K
9	草料除铁搅拌一体机.dwg	2.78M
10	草料除铁搅拌一体机.pdf	886.03K
11	说明书.docx	2.16M
12	链条电机杆.dwg	40.64K
13	链条电机杆.pdf	134.55K
14	新品.STEP	48.98M

此图纸下载需要600金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 2

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3674147

图纸格式：dwg,pdf,step

文件大小：13.82M

所需金币：600

上传时间：2026-09-10 15:35:33

是否可编辑：不可修改，不包括参数

软件版本：STEP

图纸简介

草料除铁搅拌一体机基于斗式提升密闭送料、重力下落式永磁磁选除铁与立式多层流化搅拌的工作原理，主要用于中小型牧场牧草、青贮、秸秆等草料的除杂与全混合日粮制备作业，具备物料垂直提升、铁质杂质吸附去除、缓冲匀速送料、长纤维物料防缠绕均匀搅拌、液压自动密封出料的功能。整机采用立式模块化底置驱动布局，完成提升、磁选、搅拌、液压出料各模块的功率、载荷参数计算与零部件选型，借助三维建模对立式搅拌主轴、送料搅拌主轴开展静力学有限元仿真校核，关键构件应力变形均满足强度刚度要求，可实现较高除铁率与搅拌均匀度，结构紧凑占地小，适配牧场高粉尘潮湿工况，为中小型养殖草料一体化加工装备研发提供参考
