双驱双向潜伏牵引式AGV(牵引1吨料车)

（ID:3674276）

改图/画图

机械设备 / 非标机械 / 双驱双向潜伏牵引式AGV(牵引1吨料车)

©非原创

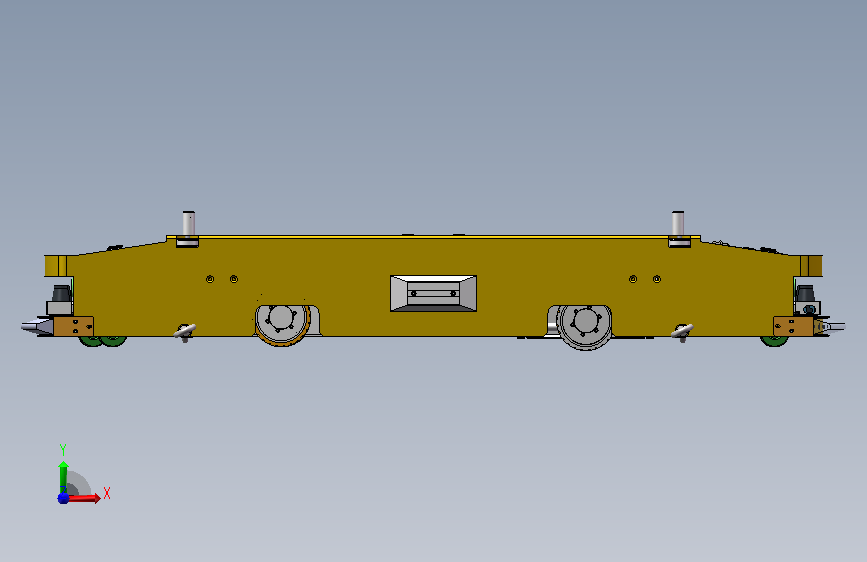

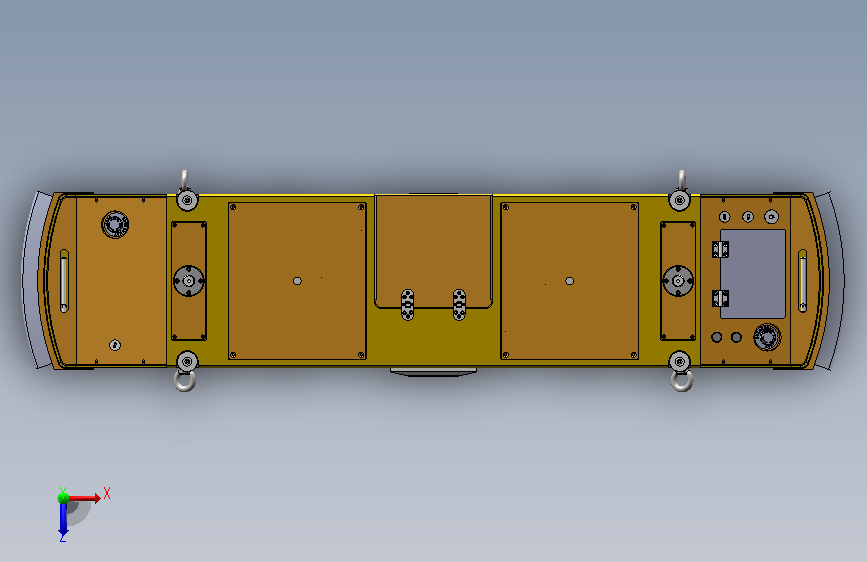

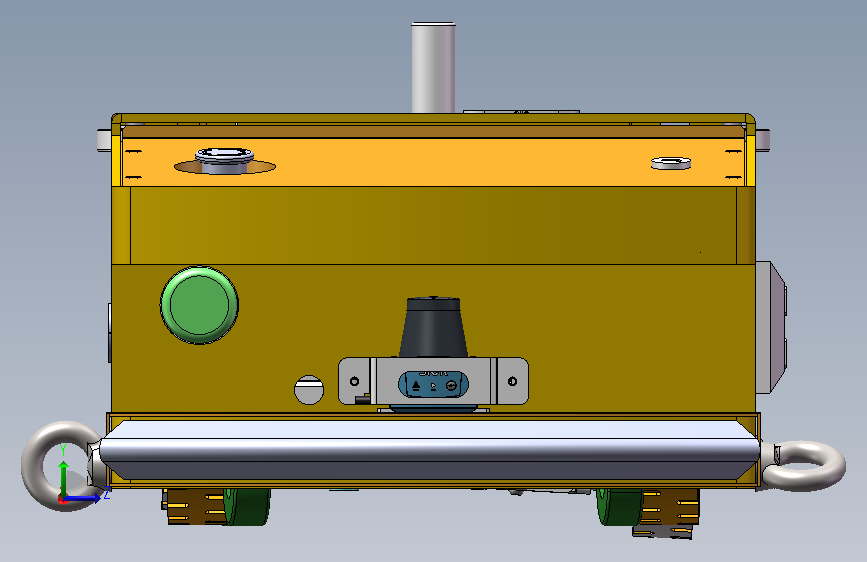

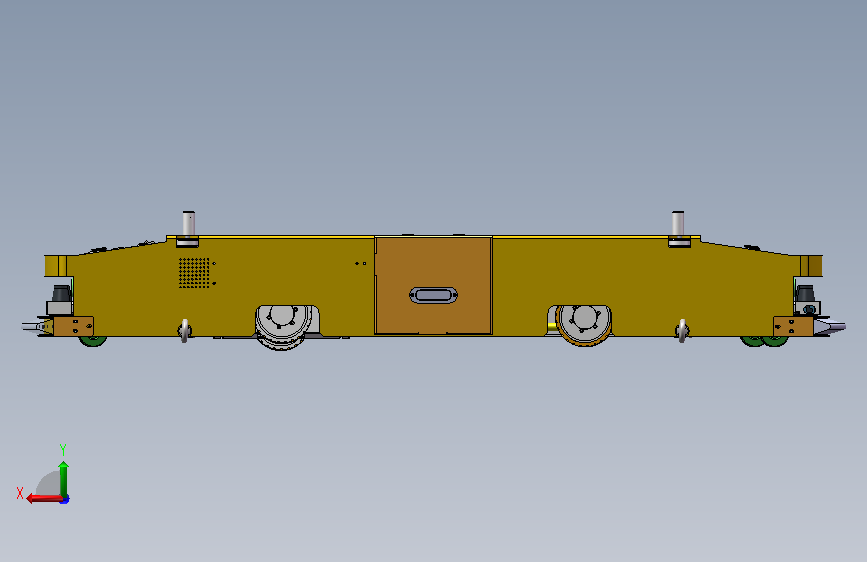

平面图

3D视图

文件列表

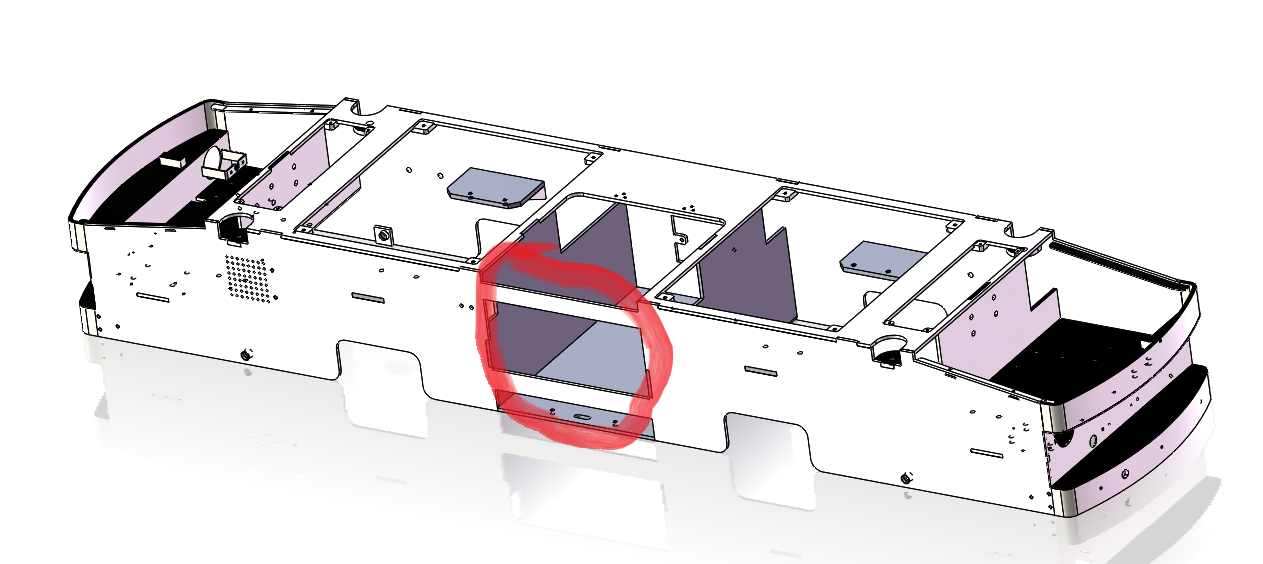

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	00-双驱双向AGV（优化B）.STEP	59.79M
2	00-双驱双向AGV（优化B）.sldasm	116.00K
3	24V80AH锂电池.sldprt	59.50K
4	TIM310-1xxxx00-9164454.stp.sldasm	23.50K
5	TIM310-1xxxx00_Dummy.stp.sldprt	1.44M
6	凸轮随动器CF10-22IKO.sldprt	44.50K
7	升降棒^复件升降棒（推杆电机50）伸长_00-双驱双向AGV（优化B）.sldprt	46.00K
8	升降棒压块^复件升降棒（推杆电机50）伸长_00-双驱双向AGV（优化B）.sldprt	63.00K
9	升降棒锁紧片^复件升降棒（推杆电机50）伸长_00-双驱双向AGV（优化B）.sldprt	32.50K
10	复件06B32节^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	882.00K
11	复件06B32节^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	882.00K
12	复件2天线^00-双驱双向AGV（优化B）.sldprt	79.00K
13	复件2天线固定座^00-双驱双向AGV（优化B）.sldprt	41.50K
14	复件C_LMU40^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	57.00K
15	复件C_LMU40^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	57.00K
16	复件E-stoptable^尾盖板装配体_00-双驱双向AGV（优化B）_None.sldprt	204.00K
17	复件E-stoptable^触摸屏盖板装配体_00-双驱双向AGV（优化B）_None.sldprt	204.00K
18	复件FancyNAVH16CP（16位磁扫描）^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	206.50K
19	复件FancyNAVH16CP（16位磁扫描）^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	206.50K
20	复件fancy驱动器^00-双驱双向AGV（优化B）.sldprt	268.00K
21	复件GB825-88吊环螺钉M16×28^00-双驱双向AGV（优化B）.sldprt	99.00K
22	复件GB858-1988圆螺母用止动垫圈36×1．5Q215^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	84.50K
23	复件GB894．2-86轴用弹性挡圈B型6065Mn^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	43.50K
24	复件GB894．2-86轴用弹性挡圈B型6065Mn^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	43.50K
25	复件GB／T276-94深沟球轴承6000-2Z成品^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	399.50K
26	复件GB／T276-94深沟球轴承61902-2Z成品^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	496.50K
27	复件GB／T276-94深沟球轴承61902-2Z成品^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	496.50K
28	复件GB／T41-20001型六角螺母C级M6钢^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	54.50K
29	复件GB／T41-20001型六角螺母C级M6钢^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	54.50K
30	复件GB／T70．1-2000内六角圆柱头螺钉M5×1012．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
31	复件GB／T70．1-2000内六角圆柱头螺钉M5×1012．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
32	复件GB／T70．1-2000内六角圆柱头螺钉M5×812．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
33	复件GB／T70．1-2000内六角圆柱头螺钉M5×812．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
34	复件GB／T70．1-2000内六角圆柱头螺钉M6×1212．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
35	复件GB／T70．1-2000内六角圆柱头螺钉M6×1212．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
36	复件GB／T70．1-2000内六角圆柱头螺钉M6×1612．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
37	复件GB／T70．1-2000内六角圆柱头螺钉M6×1612．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
38	复件GB／T70．1-2000内六角圆柱头螺钉M6×1612．9级^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
39	复件GB／T70．1-2000内六角圆柱头螺钉M6×1612．9级^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
40	复件GB／T70．1-2000内六角圆柱头螺钉M6×2012．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
41	复件GB／T70．1-2000内六角圆柱头螺钉M6×2012．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
42	复件GB／T70．1-2000内六角圆柱头螺钉M6×2512．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
43	复件GB／T70．1-2000内六角圆柱头螺钉M6×2512．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
44	复件GB／T70．1-2000内六角圆柱头螺钉M8×128．8级^00-双驱双向AGV（优化B）.sldprt	44.00K
45	复件GB／T70．1-2000内六角圆柱头螺钉M8×1612．9级^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
46	复件GB／T70．1-2000内六角圆柱头螺钉M8×1612．9级^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
47	复件GB／T70．1-2000内六角圆柱头螺钉M8×2012．9级^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
48	复件GB／T70．1-2000内六角圆柱头螺钉M8×2012．9级^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
49	复件GB／T70．1-2000内六角圆柱头螺钉M8×8012．9级^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	44.50K
50	复件GB／T70．1-2000内六角圆柱头螺钉M8×8012．9级^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.50K
51	复件GB／T70．2-2000内六角平圆头螺钉M6×1212．9级^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	54.50K
52	复件GB／T70．2-2000内六角平圆头螺钉M6×1212．9级^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	54.50K
53	复件GB／T70．2-2000内六角平圆头螺钉M6×1612．9级^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	54.00K
54	复件GB／T70．2-2000内六角平圆头螺钉M6×1612．9级^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	54.00K
55	复件GB／T812-1988圆螺母M36×1．545钢^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	63.50K
56	复件GB／T91-2000开口销A型3．2×32Q235^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	43.50K
57	复件GB／T91-2000开口销A型3．2×32Q235^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	43.50K
58	复件M4主板安装模型^00-双驱双向AGV（优化B）.sldprt	5.17M
59	复件TIM310-1xxxx00-9164454^00-双驱双向AGV（优化B）.sldasm	27.00K
60	复件tower^00-双驱双向AGV（优化B）_None.sldprt	38.50K
61	复件USB转USB^尾盖板装配体_00-双驱双向AGV（优化B）.sldprt	46.00K
62	复件USB转USB^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	46.00K
63	复件X-SWM25-125^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	179.00K
64	复件万向轮^00-双驱双向AGV（优化B）.sldasm	29.50K
65	复件万向轮外轮^复件万向轮_00-双驱双向AGV（优化B）.sldprt	35.00K
66	复件万向轮底架^复件万向轮_00-双驱双向AGV（优化B）.sldprt	67.00K
67	复件万向轮架^复件万向轮_00-双驱双向AGV（优化B）.sldprt	105.50K
68	复件万向轮轴承^复件万向轮_00-双驱双向AGV（优化B）.sldprt	46.50K
69	复件上盖板A^00-双驱双向AGV（优化B）.sldprt	52.50K
70	复件上盖板B^00-双驱双向AGV（优化B）.sldprt	44.50K
71	复件上盖板C^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	131.50K
72	复件上盖板D^尾盖板装配体_00-双驱双向AGV（优化B）.sldprt	84.00K
73	复件上部支撑架^复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldasm	123.50K
74	复件上部支撑架^驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldasm	121.50K
75	复件下部装配体^复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldasm	59.50K
76	复件下部装配体^驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldasm	59.00K
77	复件主支架190423V2^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）_默认_按加工_.sldprt	338.00K
78	复件主支架190423V2^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）_默认_按加工_.sldprt	338.00K
79	复件主轴190423V2^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	55.50K
80	复件主轴总成^驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldasm	33.50K
81	复件主轴法兰座190423V2^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	68.00K
82	复件主轴法兰座190423V2^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	68.00K
83	复件传感器固定板190417V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	50.00K
84	复件传感器固定板190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	50.00K
85	复件刷板48V100A^00-双驱双向AGV（优化B）.sldprt	68.50K
86	复件升降棒支撑板^复件升降棒（推杆电机50）伸长_00-双驱双向AGV（优化B）.sldprt	75.00K
87	复件升降棒（推杆电机50）伸长^00-双驱双向AGV（优化B）.sldasm	33.00K
88	复件合页^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	60.50K
89	复件合页垫高板^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	38.00K
90	复件固定座A190404V1^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	55.50K
91	复件固定座A190404V1^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	55.50K
92	复件固定座B190404V1^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	52.50K
93	复件固定座B190404V1^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	52.50K
94	复件地标传感器^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	82.50K
95	复件地标传感器^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	82.50K
96	复件垫圈^00-双驱双向AGV（优化B）.sldprt	29.50K
97	复件复件扣手^电池盖板装配体_00-双驱双向AGV（优化B）.sldprt	83.00K
98	复件复件电池盖板^电池盖板装配体_00-双驱双向AGV（优化B）.sldprt	177.50K
99	复件复件铰链^电池盖板装配体_00-双驱双向AGV（优化B）.sldasm	27.00K
100	复件天线^00-双驱双向AGV（优化B）.sldprt	79.00K
101	复件天线固定座^00-双驱双向AGV（优化B）.sldprt	41.50K
102	复件套圈^复件万向轮_00-双驱双向AGV（优化B）.sldprt	30.50K
103	复件威伦触摸屏^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	2.28M
104	复件安全触边^双驱双向AGV（优化B）.sldprt	72.50K
105	复件安全触边护板^00-双驱双向AGV（优化B）.sldprt	75.50K
106	复件带灯按钮^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	33.00K
107	复件平键A型5x5^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	32.00K
108	复件平键A型5x5^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	31.50K
109	复件平键A型6x6x25^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	32.00K
110	复件平键A型6x6x25^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	32.00K
111	复件平键C型5x5^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	30.50K
112	复件平键C型5x5^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	30.50K
113	复件弹簧压板190329V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）_默认_按加工_.sldprt	145.50K
114	复件弹簧压板190329V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）_默认_按加工_.sldprt	145.50K
115	复件急停按钮^尾盖板装配体_00-双驱双向AGV（优化B）.sldprt	98.50K
116	复件急停按钮^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	98.50K
117	复件扬声器^00-双驱双向AGV（优化B）.sldprt	118.00K
118	复件挡片190417V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	34.00K
119	复件挡片190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	34.00K
120	复件提升凸轮190417V1^复件上部支撑架_复件驱动总成（东方马达A）_双驱双向AGV（优化B）.sldprt	74.00K
121	复件提升凸轮190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	74.00K
122	复件提升基座190416V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	68.50K
123	复件提升基座190416V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	68.50K
124	复件提升法兰20190423V2^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	56.50K
125	复件提升轴190417V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	54.50K
126	复件提升轴190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	54.00K
127	复件提升链轮06B12Z190417V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）_ChainwheelISO-12Z06B-1--12SB25H20L15.0S1.sldprt	221.50K
128	复件提升链轮06B12Z190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）_ChainwheelISO-12Z06B-1--12SB25H20L15.0S1.sldprt	221.50K
129	复件最新东方马达BLH5100K-□FR^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	273.50K
130	复件最新东方马达BLH5100K-□FR^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	273.50K
131	复件检测片190417V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	37.00K
132	复件检测片190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	36.50K
133	复件欧姆龙EE-SX672^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	65.50K
134	复件欧姆龙EE-SX672^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	64.50K
135	复件涡轮蜗杆电机GW80170三拓电机^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	254.50K
136	复件涡轮蜗杆电机GW80170三拓电机^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	254.50K
137	复件电源插头（小）^00-双驱双向AGV（优化B）.sldprt	150.50K
138	复件磁寻迹安装板190428V3^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	98.00K
139	复件磁寻迹安装板190428V3^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	98.00K
140	复件磁循迹盖板^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	94.00K
141	复件磁循迹盖板^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	94.00K
142	复件线束板190423V2^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	92.50K
143	复件线束板190423V2^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	92.00K
144	复件线槽A^00-双驱双向AGV（优化B）.sldprt	368.00K
145	复件线槽B^00-双驱双向AGV（优化B）.sldprt	171.50K
146	复件网口转网口^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	43.00K
147	复件触摸屏盖板^触摸屏盖板装配体_00-双驱双向AGV（优化B）.sldprt	42.50K
148	复件转轴190329V1^复件主轴总成_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	44.00K
149	复件轴承6304ZZ^00-双驱双向AGV（优化B）.sldprt	37.50K
150	复件轴支座^00-双驱双向AGV（优化B）.sldprt	45.00K
151	复件轴销190416V1^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	46.50K
152	复件轴销190416V1^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	46.00K
153	复件铰链01^复件复件铰链_电池盖板装配体_00-双驱双向AGV（优化B）.sldprt	63.50K
154	复件铰链02^复件复件铰链_电池盖板装配体_00-双驱双向AGV（优化B）.sldprt	40.50K
155	复件防脱圈190426V2^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	30.50K
156	复件防脱圈190426V2^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	30.50K
157	复件障碍物保护罩^00-双驱双向AGV（优化B）.sldprt	82.00K
158	复件障碍物支架扣^复件TIM310-1xxxx00-9164454_00-双驱双向AGV（优化B）.sldprt	38.50K
159	复件音箱支架^00-双驱双向AGV（优化B）.sldprt	64.50K
160	复件驱动器安装板^00-双驱双向AGV（优化B）.sldprt	75.50K
161	复件驱动总成（东方马达A）^00-双驱双向AGV（优化B）.sldasm	25.50K
162	复件驱动提升轴190417V1^复件上部支撑架_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	83.00K
163	复件驱动提升轴190417V1^复件上部支撑架_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	83.00K
164	复件驱动整体安装板190426V2^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）_默认_按加工_.sldprt	197.50K
165	复件驱动整体安装板190426V2^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）_默认_按加工_.sldprt	197.50K
166	复件驱动轮190416V1^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	384.50K
167	复件驱动轮190416V1^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	384.50K
168	复件驱动轮总成^复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldasm	53.50K
169	复件驱动轮总成^复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldasm	52.50K
170	复件驱动轴190426V2^复件驱动轮总成_复件下部装配体_复件驱动总成（东方马达A）_00-双驱双向AGV（优化B）.sldprt	88.50K
171	复件驱动轴190426V2^复件驱动轮总成_复件下部装配体_驱动总成（东方马达A）-1_双驱双向AGV（优化B）.sldprt	88.50K
172	尾盖板装配体^00-双驱双向AGV（优化B）.sldasm	28.00K
173	带法兰直线轴承LHFR30^复件升降棒（推杆电机50）伸长_00-双驱双向AGV（优化B）.sldprt	52.50K
174	推杆电机HB-DJ806-24-50-185-10带电位计宏霸^复件升降棒（推杆电机50）伸长_00-双驱双向AGV（优化B）.sldprt	865.50K
175	电池盖板装配体^00-双驱双向AGV（优化B）.sldasm	28.00K
176	触摸屏盖板装配体^00-双驱双向AGV（优化B）.sldasm	42.50K
177	车体.sldprt	1.39M
178	驱动总成（东方马达A）-1^双驱双向AGV（优化B）.sldasm	27.00K
179	3.png	289.21K
180	双驱双向BOM.xlsx	12.49K
181	00-双驱双向AGV（优化B）.SLDASM	48.46M
182	24V80AH锂电池.SLDPRT	126.31K
183	凸轮随动器CF10-22IKO.SLDPRT	128.46K
184	双驱双向AGV（东方马达）.SLDASM	43.98M
185	复件安全触边^双驱双向AGV（优化B）.SLDDRW	171.81K
186	复件安全触边^双驱双向AGV（优化B）.SLDPRT	115.33K
187	复件提升凸轮190417V1^复件上部支撑架_复件驱动总成（东方马达A）_双驱双向AGV（优化B）.SLDPRT	155.21K
188	车体.SLDDRW	1.80M
189	车体.SLDPRT	2.42M
190	驱动总成（东方马达A）-1^双驱双向AGV（优化B）.SLDASM	18.28M
191	上盖板.SLDPRT	235.67K
192	前电气板.SLDPRT	271.00K
193	右侧板.SLDPRT	426.24K
194	吊环块.SLDPRT	102.40K
195	后电气板.SLDPRT	277.39K
196	固定板.SLDPRT	96.27K
197	实体1.SLDPRT	137.42K
198	实体15.SLDPRT	94.19K
199	实体19.SLDPRT	94.31K
200	实体35.SLDPRT	100.10K
201	实体49.SLDPRT	89.03K
202	实体51.SLDPRT	189.85K
203	实体52.SLDPRT	181.60K
204	实体53.SLDPRT	282.09K
205	实体9.SLDPRT	112.88K
206	左侧板.SLDPRT	327.39K
207	电池盒.SLDPRT	207.12K
208	脚轮板.SLDPRT	84.30K
209	角撑板.SLDPRT	56.69K
210	车体.SLDPRT	2.27M
211	车体装配体.SLDASM	1.11M
212	配重块.SLDPRT	96.05K
213	镜向实体35.SLDPRT	82.94K
214	上盖板A.SLDPRT	95.00K
215	上盖板B.SLDPRT	99.16K
216	上盖板C.SLDPRT	188.77K
217	上盖板D.SLDPRT	160.05K
218	传感器固定板.SLDPRT	122.94K
219	升降棒压块.SLDPRT	84.06K
220	升降棒支撑板.SLDPRT	170.02K
221	垫圈.SLDPRT	74.94K
222	安全触边护板.SLDPRT	140.34K
223	挡片.SLDPRT	89.77K
224	检测片.SLDPRT	88.54K
225	电池盖板.SLDPRT	283.52K
226	磁寻迹安装板.SLDPRT	174.51K
227	磁循迹盖板.SLDPRT	156.17K
228	线束板.SLDPRT	177.10K
229	车体.SLDPRT	2.35M
230	防脱圈.SLDPRT	81.18K
231	障碍物保护罩.SLDPRT	160.18K
232	音箱支架.SLDPRT	168.74K
233	驱动器安装板.SLDPRT	141.68K
234	FT钣金一览表20190924.xlsx	12.52K
235	上盖板A.STEP	64.78K
236	上盖板B.STEP	50.53K
237	上盖板C.STEP	144.93K
238	上盖板D.STEP	114.01K
239	传感器固定板.STEP	69.58K
240	升降棒压块.STEP	70.32K
241	升降棒支撑板.STEP	135.96K
242	双驱双向钣金图纸20200422.bak	1.21M
243	双驱双向钣金图纸20200422.DWG	1.26M
244	垫圈.STEP	15.51K
245	安全触边护板.STEP	117.75K
246	挡片.STEP	22.74K
247	检测片.STEP	29.53K
248	电池盖板.STEP	331.74K
249	磁寻迹安装板.STEP	168.59K
250	磁循迹盖板.STEP	143.73K
251	线束板.STEP	144.35K
252	车体.STEP	3.44M
253	防脱圈.STEP	15.51K
254	障碍物保护罩.STEP	122.09K
255	音箱支架.STEP	88.44K
256	驱动器安装板.STEP	122.26K
257	上盖板.SLDPRT	235.67K
258	上盖板.STEP	251.76K
259	前电气板.SLDPRT	271.00K
260	前电气板.STEP	311.03K
261	右侧板.SLDPRT	426.24K
262	右侧板.STEP	735.86K
263	吊环块.SLDPRT	102.40K
264	吊环块.STEP	25.26K
265	后电气板.SLDPRT	277.39K
266	后电气板.STEP	352.20K
267	固定板.SLDPRT	96.27K
268	固定板.STEP	42.50K
269	实体1.SLDPRT	137.42K
270	实体1.STEP	30.85K
271	实体15.SLDPRT	94.19K
272	实体15.STEP	33.45K
273	实体19.SLDPRT	94.31K
274	实体19.STEP	33.40K
275	实体35.SLDPRT	100.10K
276	实体35.STEP	59.50K
277	实体49.SLDPRT	89.03K
278	实体49.STEP	33.55K
279	实体51.SLDPRT	189.85K
280	实体51.STEP	52.00K
281	实体52.SLDPRT	181.60K
282	实体52.STEP	144.56K
283	实体53.SLDPRT	282.09K
284	实体53.STEP	174.12K
285	实体9.SLDPRT	112.88K
286	实体9.STEP	47.84K
287	左侧板.SLDPRT	327.39K
288	左侧板.STEP	421.54K
289	微信截图_20200520170048.png	216.08K
290	电池盒.SLDPRT	207.12K
291	电池盒.STEP	164.54K
292	脚轮板.SLDPRT	84.30K
293	脚轮板.STEP	43.88K
294	角撑板.SLDPRT	56.69K
295	角撑板.STEP	12.04K
296	车体.SLDPRT	2.27M
297	车体.STEP	3.43M
298	车体装配体.SLDASM	1.11M
299	车体装配体.STEP	3.22M
300	配重块.SLDPRT	96.05K
301	配重块.STEP	90.03K
302	镜向实体35.SLDPRT	82.94K
303	镜向实体35.STEP	59.62K
304	上盖板B.SLDDRW	92.17K
305	主支架.SLDDRW	200.82K
306	主支架.SLDPRT	518.91K
307	主轴.SLDDRW	114.61K
308	主轴.SLDPRT	175.50K
309	主轴法兰座.SLDDRW	122.97K
310	主轴法兰座.SLDPRT	152.15K
311	固定座A.SLDDRW	114.51K
312	固定座A.SLDPRT	131.88K
313	固定座B.SLDDRW	109.82K
314	固定座B.SLDPRT	115.92K
315	弹簧压板.SLDDRW	103.36K
316	弹簧压板.SLDPRT	257.90K
317	提升凸轮.SLDDRW	119.19K
318	提升凸轮.SLDPRT	159.85K
319	提升基座.SLDDRW	122.44K
320	提升基座.SLDPRT	144.69K
321	提升法兰.SLDDRW	117.23K
322	提升法兰.SLDPRT	126.77K
323	提升轴.SLDDRW	114.66K
324	提升轴.SLDPRT	118.72K
325	提升链轮06B12Z.SLDDRW	147.98K
326	提升链轮06B12Z.SLDPRT	318.68K
327	转轴.SLDDRW	90.32K
328	转轴.SLDPRT	105.63K
329	轴支座.SLDDRW	97.56K
330	轴支座.SLDPRT	125.95K
331	轴销.SLDDRW	88.03K
332	轴销.SLDPRT	100.08K
333	驱动提升轴.SLDDRW	166.49K
334	驱动提升轴.SLDPRT	175.99K
335	驱动整体安装板.SLDDRW	129.26K
336	驱动整体安装板.SLDPRT	340.98K
337	驱动轴.SLDDRW	145.82K
338	驱动轴.SLDPRT	174.97K
339	FT机加工图纸20190718.DWG	918.41K
340	丰田机加件一览表20200425.xlsx	11.70K
341	主支架.STEP	680.33K
342	主轴.STEP	82.11K
343	主轴法兰座.STEP	104.54K
344	弹簧压板.STEP	260.43K
345	提升凸轮.STEP	93.53K
346	提升基座.STEP	93.54K
347	驱动整体安装板.STEP	406.72K
348	驱动轴.STEP	144.27K
