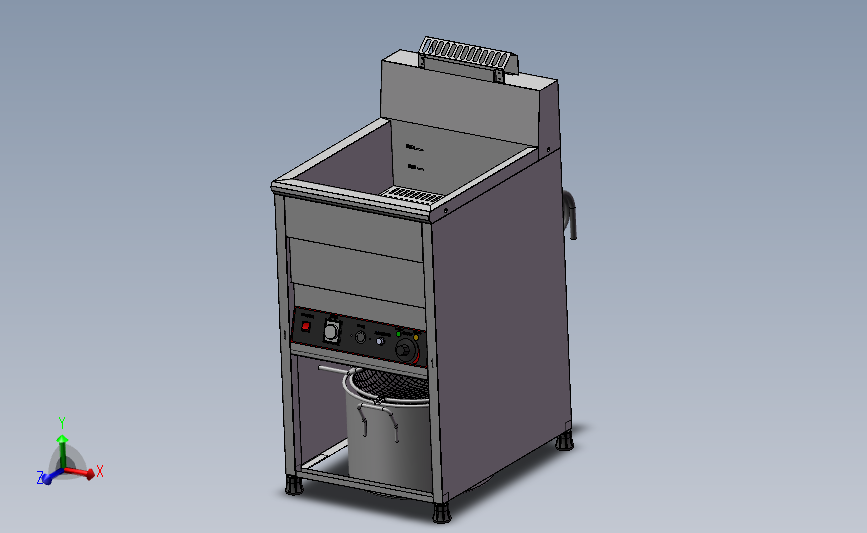

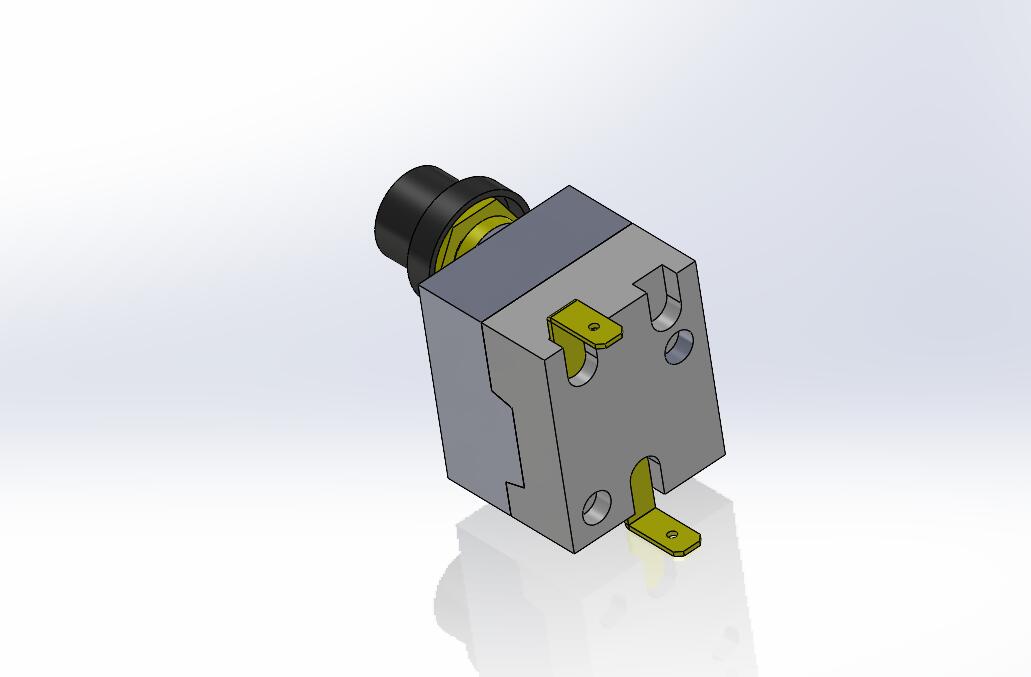

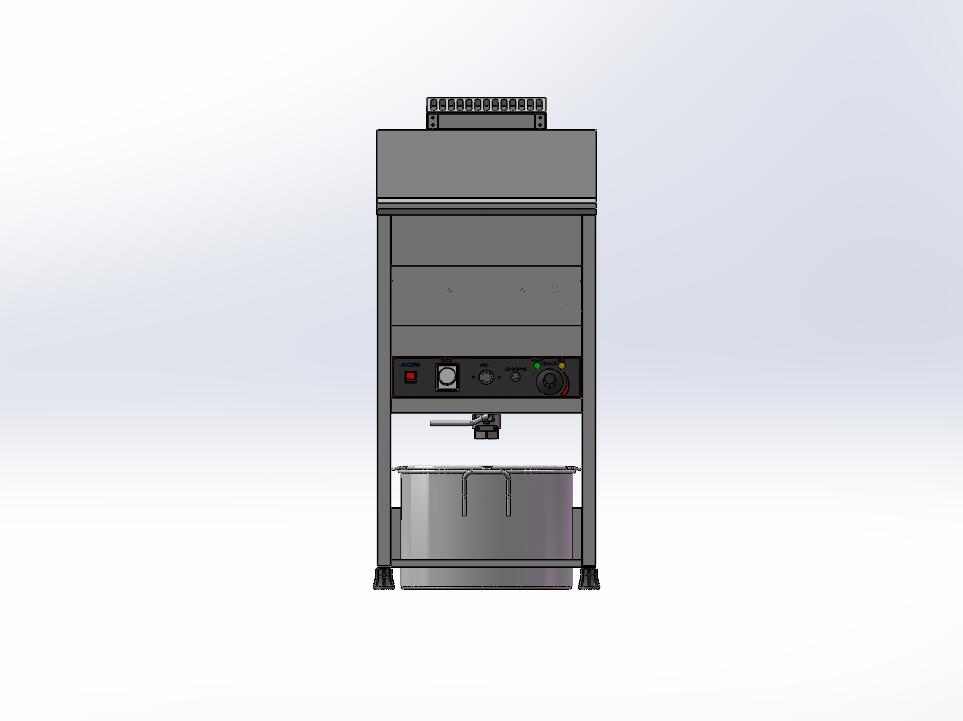

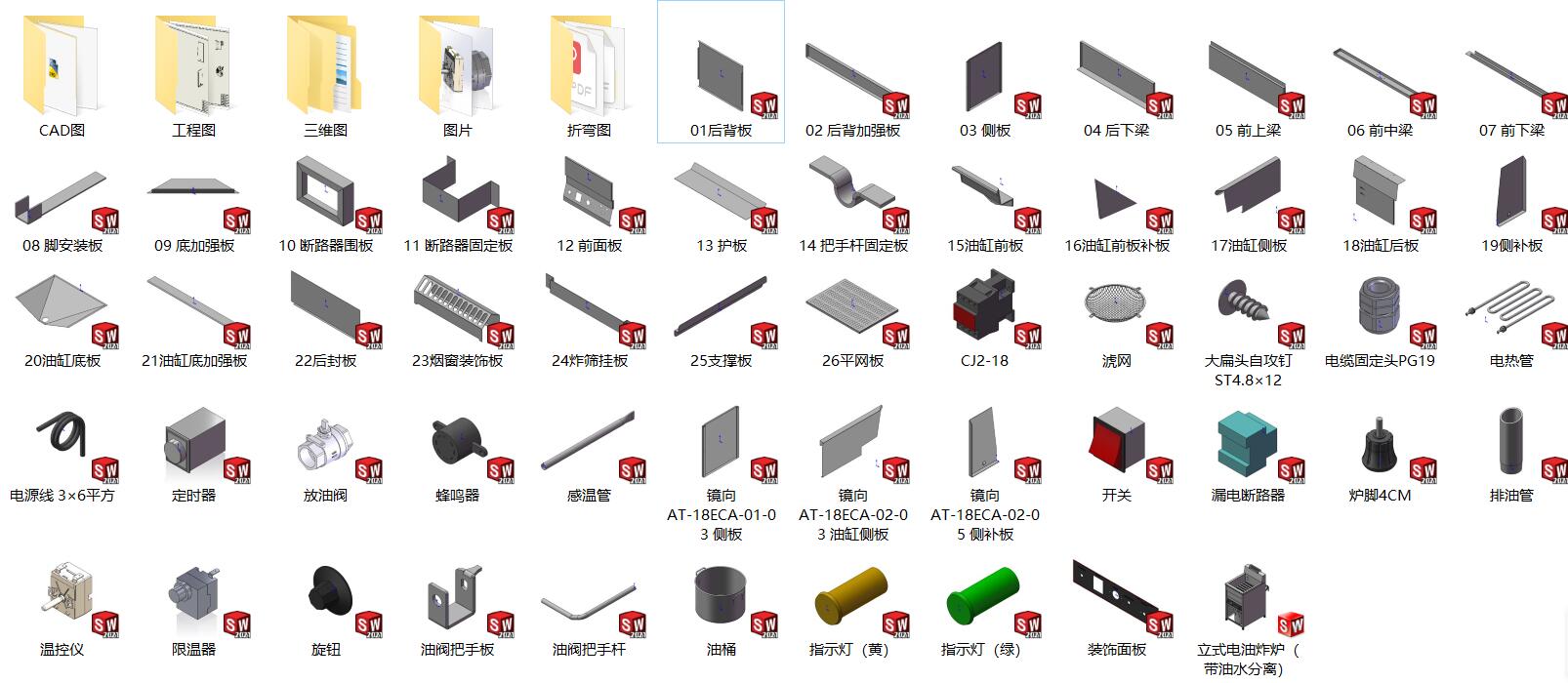

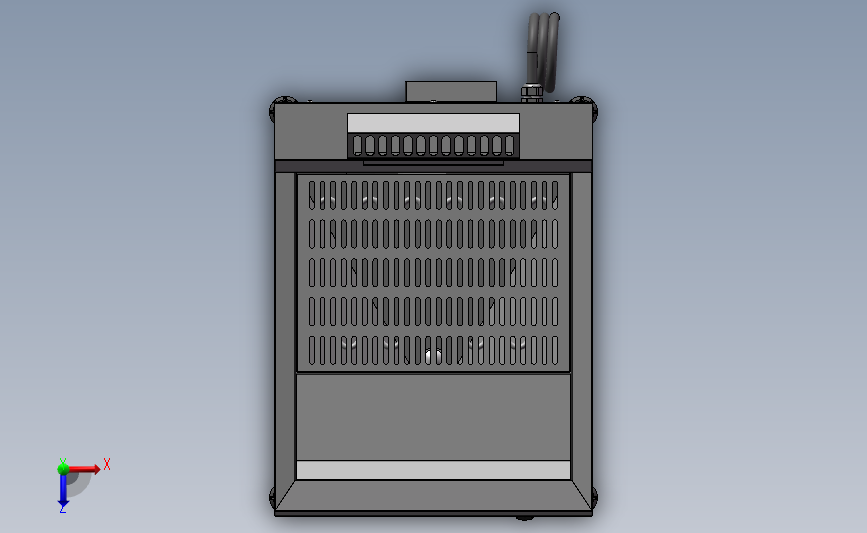

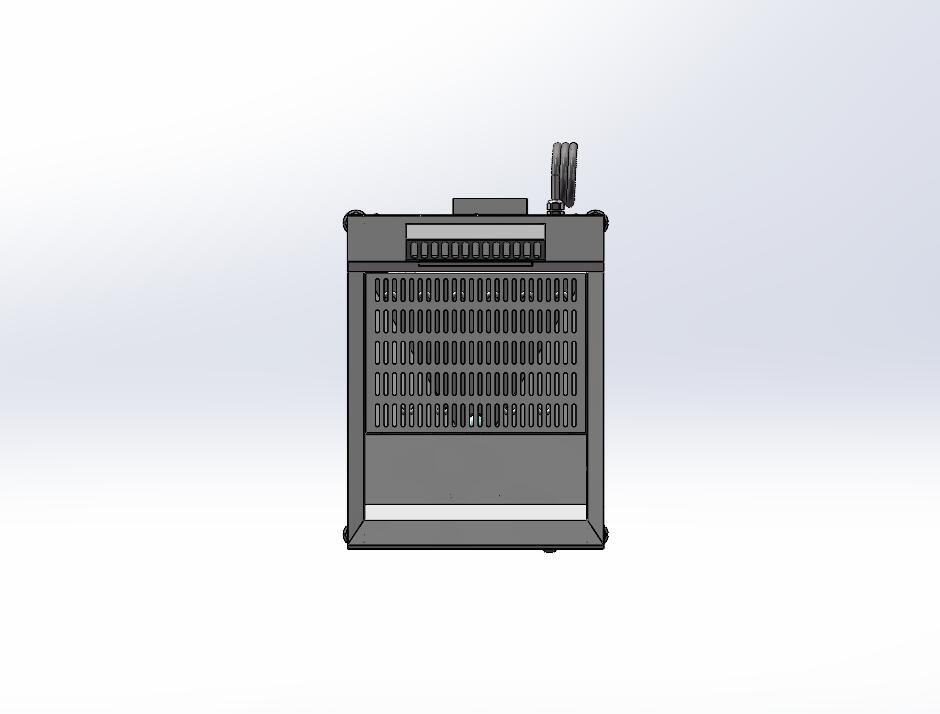

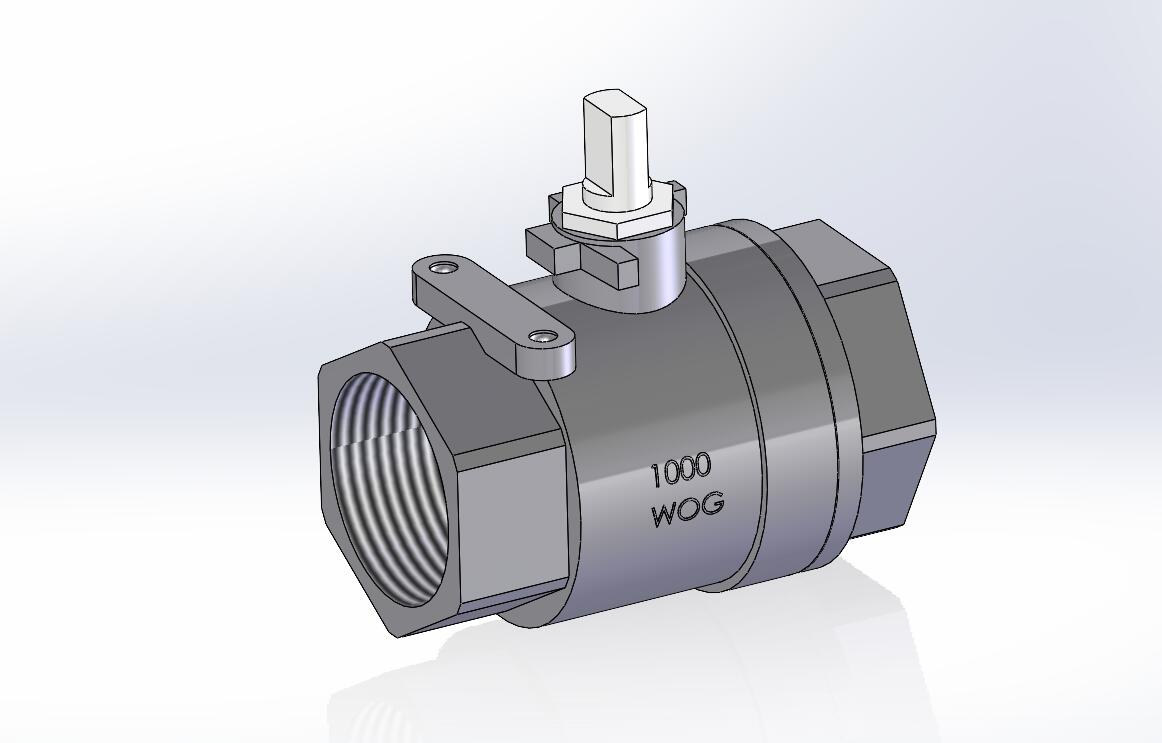

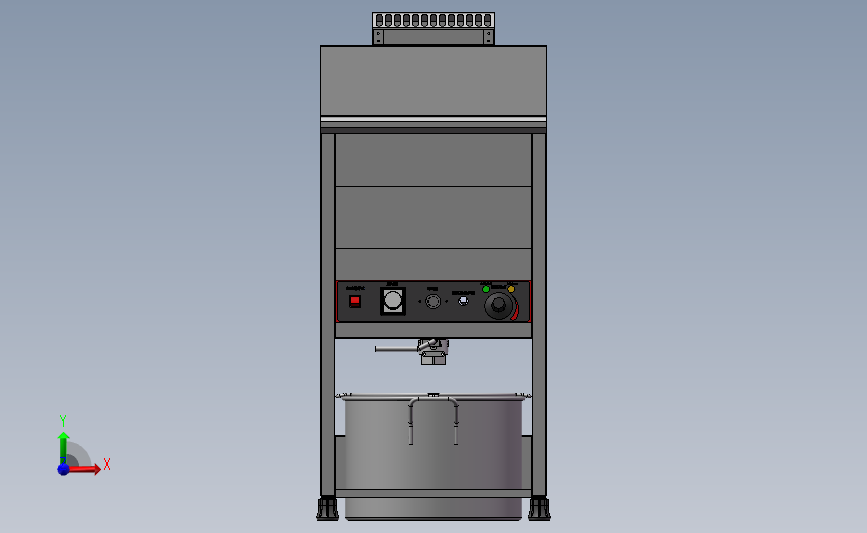

立式电油炸炉（sw21可编辑+cad）（ID:370421）
截图
AI截图渲染
✨AI图片渲染
0.png)

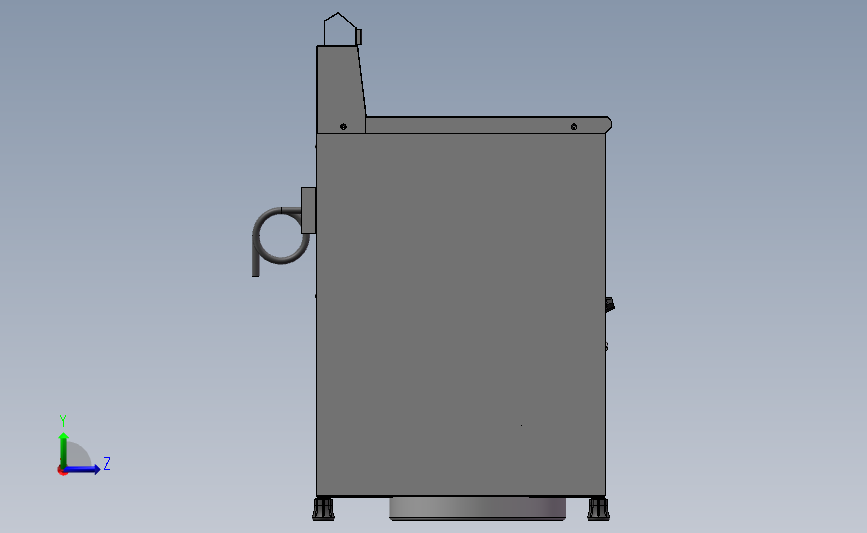

1.png)
2.png)

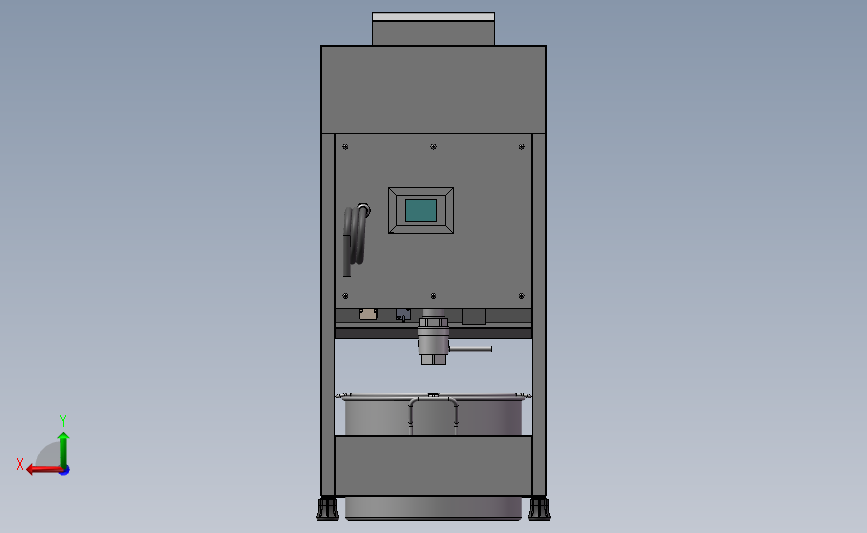

3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16675548551814.zip | 59.47M |
| 2 | 01后背板.SLDPRT | 186.76K |
| 3 | 02 后背加强板.SLDPRT | 199.81K |
| 4 | 03 侧板.SLDPRT | 2.89M |
| 5 | 04 后下梁.SLDPRT | 203.98K |
| 6 | 05 前上梁.SLDPRT | 658.58K |
| 7 | 06 前中梁.SLDPRT | 231.12K |
| 8 | 07 前下梁.SLDPRT | 151.28K |
| 9 | 08 脚安装板.SLDPRT | 160.63K |
| 10 | 09 底加强板.SLDPRT | 127.28K |
| 11 | 10 断路器围板.SLDPRT | 320.00K |
| 12 | 11 断路器固定板.SLDPRT | 175.28K |
| 13 | 12 前面板.SLDPRT | 162.74K |
| 14 | 13 护板.SLDPRT | 118.00K |
| 15 | 14 把手杆固定板.SLDPRT | 153.92K |
| 16 | 15油缸前板.SLDPRT | 1.65M |
| 17 | 16油缸前板补板.SLDPRT | 84.83K |
| 18 | 17油缸侧板.SLDPRT | 391.41K |
| 19 | 18油缸后板.SLDPRT | 192.59K |
| 20 | 19侧补板.SLDPRT | 235.82K |
| 21 | 20油缸底板.SLDPRT | 110.01K |
| 22 | 21油缸底加强板.SLDPRT | 133.51K |
| 23 | 22后封板.SLDPRT | 147.65K |
| 24 | 23烟窗装饰板.SLDPRT | 838.96K |
| 25 | 24炸筛挂板.SLDPRT | 201.15K |
| 26 | 25支撑板.SLDPRT | 163.26K |
| 27 | 26平网板.SLDPRT | 486.39K |
| 28 | CJ2-18.SLDPRT | 150.13K |
| 29 | 大扁头自攻钉ST4.8×12.SLDPRT | 171.44K |
| 30 | 定时器.SLDPRT | 163.62K |
| 31 | 开关.SLDPRT | 78.13K |
| 32 | 感温管.SLDPRT | 329.09K |
| 33 | 指示灯（绿）.SLDPRT | 83.37K |
| 34 | 指示灯（黄）.SLDPRT | 84.62K |
| 35 | 排油管.SLDPRT | 75.81K |
| 36 | 放油阀.SLDPRT | 718.82K |
| 37 | 旋钮.SLDPRT | 106.69K |
| 38 | 油桶.SLDPRT | 220.58K |
| 39 | 油阀把手杆.SLDPRT | 78.06K |
| 40 | 油阀把手板.SLDPRT | 297.66K |
| 41 | 淲网.SLDPRT | 7.44M |
| 42 | 温控仪.SLDPRT | 654.23K |
| 43 | 漏电断路器.SLDPRT | 80.21K |
| 44 | 炉脚4CM.SLDPRT | 301.58K |
| 45 | 电源线 3×6平方.SLDPRT | 213.65K |
| 46 | 电热管.SLDPRT | 342.77K |
| 47 | 电缆固定头PG19.SLDPRT | 196.39K |
| 48 | 立式电油炸炉（带油水分离）.SLDASM | 5.88M |
| 49 | 蜂鸣器.SLDPRT | 122.97K |
| 50 | 装饰面板.SLDPRT | 2.30M |
| 51 | 镜向AT-18ECA-01-03 侧板.SLDPRT | 1.98M |
| 52 | 镜向AT-18ECA-02-03 油缸侧板.SLDPRT | 154.93K |
| 53 | 镜向AT-18ECA-02-05 侧补板.SLDPRT | 113.38K |
| 54 | 限温器.SLDPRT | 186.48K |
| 55 | 01后背板.dwg | 52.41K |
| 56 | 02 后背加强板.dwg | 54.16K |
| 57 | 03 侧板.dwg | 409.44K |
| 58 | 04 后下梁.dwg | 53.91K |
| 59 | 05 前上梁.dwg | 123.16K |
| 60 | 06 前中梁.dwg | 57.66K |
| 61 | 07 前下梁.dwg | 49.44K |
| 62 | 08 脚安装板.dwg | 49.69K |
| 63 | 09 底加强板.dwg | 46.94K |
| 64 | 10 断路器围板.dwg | 59.66K |
| 65 | 11 断路器固定板.dwg | 50.94K |
| 66 | 12 前面板.dwg | 51.66K |
| 67 | 13 护板.dwg | 48.19K |
| 68 | 14 把手杆固定板.dwg | 53.41K |
| 69 | 15油缸前板.dwg | 102.50K |
| 70 | 16油缸前板补板.dwg | 44.19K |
| 71 | 17油缸侧板.dwg | 59.41K |
| 72 | 18油缸后板.dwg | 49.69K |
| 73 | 19侧补板.dwg | 56.66K |
| 74 | 20油缸底板.dwg | 47.69K |
| 75 | 21油缸底加强板.dwg | 49.94K |
| 76 | 22后封板.dwg | 49.19K |
| 77 | 23烟窗装饰板.dwg | 146.81K |
| 78 | 24炸筛挂板.dwg | 54.66K |
| 79 | 25支撑板.dwg | 50.19K |
| 80 | 26平网板.dwg | 46.19K |
| 81 | CJ2-18.dwg | 69.34K |
| 82 | 大扁头自攻钉ST4.8×12.dwg | 92.03K |
| 83 | 定时器30分钟.dwg | 56.91K |
| 84 | 开关.dwg | 46.44K |
| 85 | 感温管.dwg | 90.28K |
| 86 | 指示灯（绿）.dwg | 49.94K |
| 87 | 指示灯（黄）.dwg | 49.94K |
| 88 | 排油管.dwg | 49.44K |
| 89 | 放油阀.dwg | 368.78K |
| 90 | 旋钮.dwg | 53.91K |
| 91 | 油桶.dwg | 107.72K |
| 92 | 油阀把手杆.dwg | 54.66K |
| 93 | 油阀把手板.dwg | 55.91K |
| 94 | 淲网.dwg | 1.86M |
| 95 | 温控仪.dwg | 270.13K |
| 96 | 漏电断路器.dwg | 45.94K |
| 97 | 炉脚4CM.dwg | 141.13K |
| 98 | 电源线 3×6平方.dwg | 102.00K |
| 99 | 电热管.dwg | 104.25K |
| 100 | 电缆固定头PG19.dwg | 73.34K |
| 101 | 蜂鸣器.dwg | 59.88K |
| 102 | 装饰面板.dwg | 450.97K |
| 103 | 镜向AT-18ECA-01-03 侧板.dwg | 442.06K |
| 104 | 镜向AT-18ECA-02-03 油缸侧板.dwg | 58.91K |
| 105 | 镜向AT-18ECA-02-05 侧补板.dwg | 54.16K |
| 106 | 限温器.dwg | 79.81K |
| 107 | 01后背板.IGS | 206.28K |
| 108 | 02 后背加强板.IGS | 166.72K |
| 109 | 03 侧板.IGS | 5.73M |
| 110 | 04 后下梁.IGS | 166.96K |
| 111 | 05 前上梁.IGS | 1.24M |
| 112 | 06 前中梁.IGS | 253.69K |
| 113 | 07 前下梁.IGS | 111.47K |
| 114 | 08 脚安装板.IGS | 106.82K |
| 115 | 09 底加强板.IGS | 88.09K |
| 116 | 10 断路器围板.IGS | 304.46K |
| 117 | 11 断路器固定板.IGS | 160.80K |
| 118 | 12 前面板.IGS | 705.89K |
| 119 | 13 护板.IGS | 59.34K |
| 120 | 14 把手杆固定板.IGS | 127.32K |
| 121 | 15油缸前板.IGS | 4.86M |
| 122 | 16油缸前板补板.IGS | 18.74K |
| 123 | 17油缸侧板.IGS | 307.90K |
| 124 | 18油缸后板.IGS | 871.41K |
| 125 | 19侧补板.IGS | 162.16K |
| 126 | 20油缸底板.IGS | 277.07K |
| 127 | 21油缸底加强板.IGS | 76.23K |
| 128 | 22后封板.IGS | 91.37K |
| 129 | 23烟窗装饰板.IGS | 1.80M |
| 130 | 24炸筛挂板.IGS | 241.92K |
| 131 | 25支撑板.IGS | 120.84K |
| 132 | 26平网板.IGS | 4.13M |
| 133 | CJ2-18.IGS | 509.70K |
| 134 | 大扁头自攻钉ST4.8×12.IGS | 292.77K |
| 135 | 定时器.IGS | 202.52K |
| 136 | 开关.IGS | 67.35K |
| 137 | 感温管.IGS | 946.36K |
| 138 | 指示灯（绿）.IGS | 43.40K |
| 139 | 指示灯（黄）.IGS | 43.40K |
| 140 | 排油管.IGS | 74.07K |
| 141 | 放油阀.IGS | 2.67M |
| 142 | 旋钮.IGS | 133.57K |
| 143 | 油桶.IGS | 467.74K |
| 144 | 油阀把手杆.IGS | 79.20K |
| 145 | 油阀把手板.IGS | 234.23K |
| 146 | 淲网.IGS | 19.66M |
| 147 | 温控仪.IGS | 3.45M |
| 148 | 漏电断路器.IGS | 59.34K |
| 149 | 炉脚4CM.IGS | 980.72K |
| 150 | 电源线 3×6平方.IGS | 160.72K |
| 151 | 电热管.IGS | 1.02M |
| 152 | 电缆固定头PG19.IGS | 379.41K |
| 153 | 立式电油炸炉（带油水分离）.IGS | 65.02K |
| 154 | 蜂鸣器.IGS | 346.26K |
| 155 | 装饰面板.IGS | 4.17M |
| 156 | 镜向AT-18ECA-01-03 侧板.IGS | 5.74M |
| 157 | 镜向AT-18ECA-02-03 油缸侧板.IGS | 308.54K |
| 158 | 镜向AT-18ECA-02-05 侧补板.IGS | 160.56K |
| 159 | 限温器.IGS | 645.43K |
| 160 | 立式电油炸炉（带油水分离）.STEP | 42.97M |

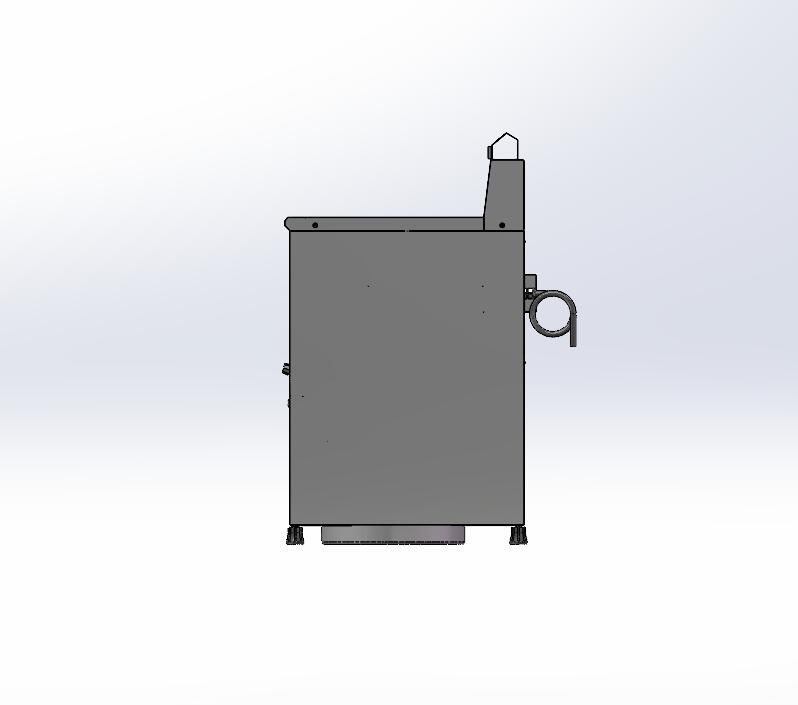

| 161 | 立式电油炸炉（带油水分离）侧视图.jpg | 11.14K |
| 162 | 立式电油炸炉（带油水分离）俯视图.jpg | 24.20K |
| 163 | 立式电油炸炉（带油水分离）正视图.jpg | 18.58K |
| 164 | 立式电油炸炉（带油水分离）油阀.jpg | 40.72K |

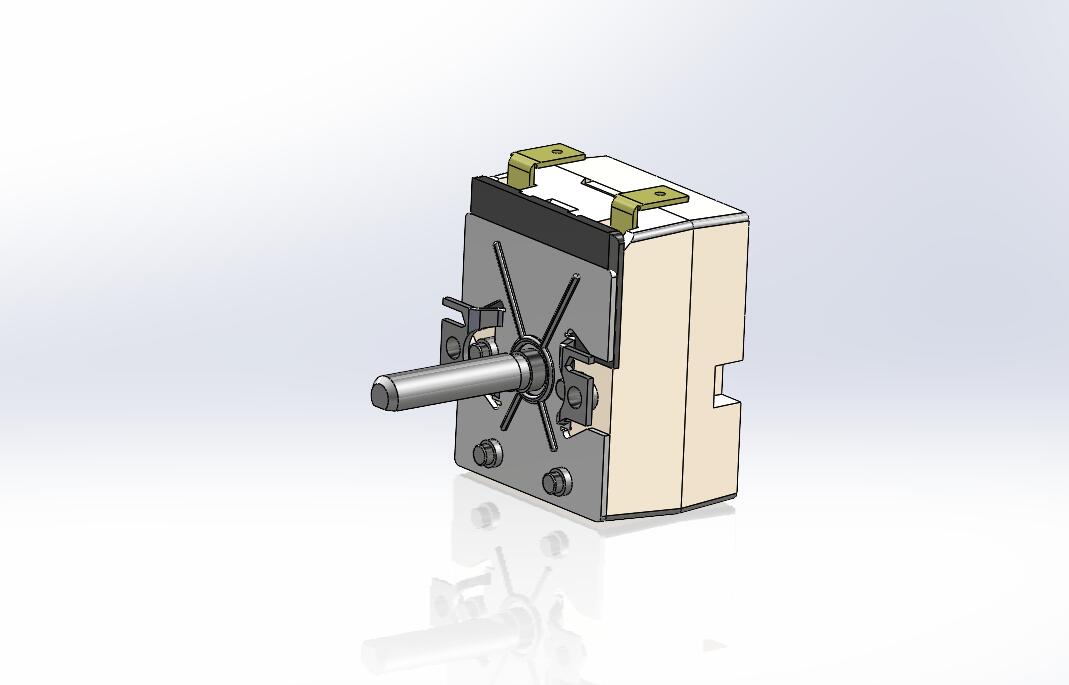

| 165 | 立式电油炸炉（带油水分离）温控器.jpg | 28.98K |

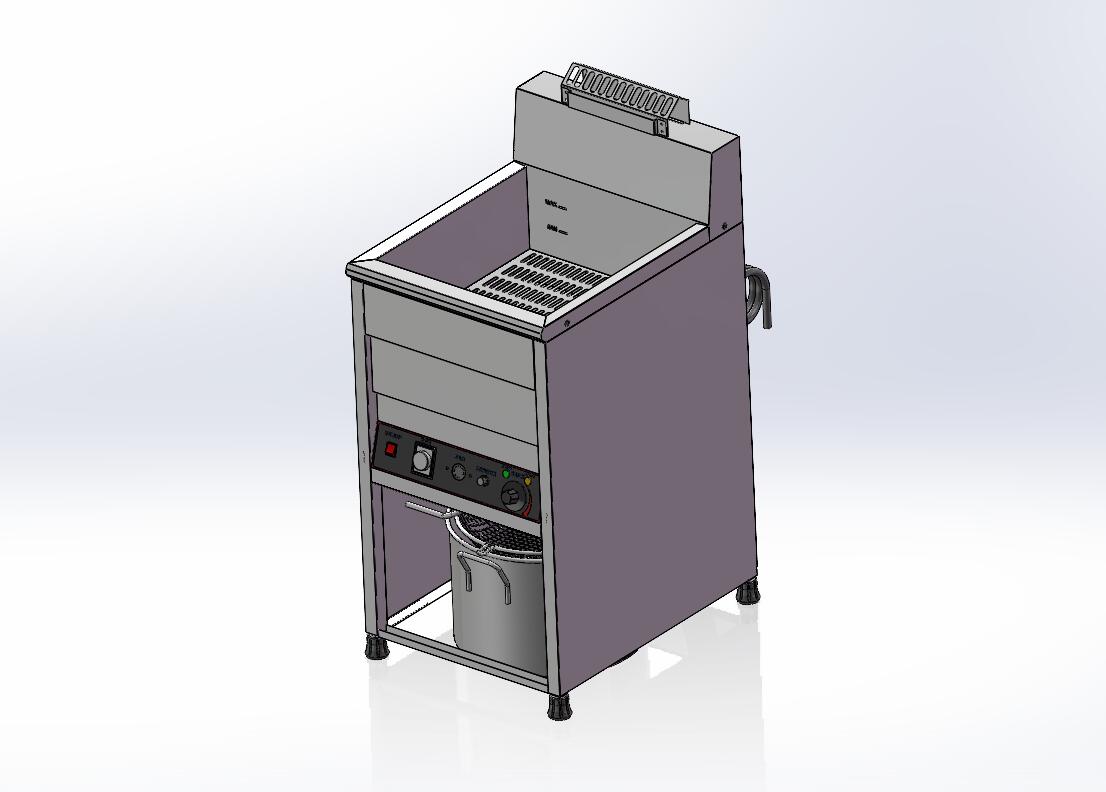

| 166 | 立式电油炸炉（带油水分离）轴测图.jpg | 41.25K |
| 167 | 立式电油炸炉（带油水分离）限温器.jpg | 23.03K |
| 168 | 零件图.jpg | 129.28K |
| 169 | 01后背板.pdf | 58.88K |
| 170 | 02 后背加强板.pdf | 59.07K |
| 171 | 03 侧板.pdf | 80.83K |
| 172 | 04 后下梁.pdf | 58.75K |
| 173 | 05 前上梁.pdf | 67.49K |
| 174 | 06 前中梁.pdf | 62.49K |
| 175 | 07 前下梁.pdf | 57.58K |
| 176 | 08 脚安装板.pdf | 59.11K |
| 177 | 09 底加强板.pdf | 57.25K |
| 178 | 10 断路器围板.pdf | 62.66K |
| 179 | 11 断路器固定板.pdf | 60.08K |
| 180 | 12 前面板.pdf | 60.49K |
| 181 | 13 护板.pdf | 57.97K |
| 182 | 14 把手杆固定板.pdf | 61.26K |
| 183 | 15油缸前板.pdf | 64.83K |
| 184 | 16油缸前板补板.pdf | 56.51K |
| 185 | 17油缸侧板.pdf | 63.43K |
| 186 | 18油缸后板.pdf | 58.49K |
| 187 | 19侧补板.pdf | 62.39K |
| 188 | 20油缸底板.pdf | 57.07K |
| 189 | 21油缸底加强板.pdf | 60.30K |
| 190 | 22后封板.pdf | 59.16K |
| 191 | 23烟窗装饰板.pdf | 76.44K |
| 192 | 24炸筛挂板.pdf | 61.30K |
| 193 | 25支撑板.pdf | 58.64K |
| 194 | 26平网板.pdf | 55.14K |
| 195 | CJ2-18.pdf | 67.88K |
| 196 | 大扁头自攻钉ST4.8×12.pdf | 71.79K |
| 197 | 定时器30分钟.pdf | 64.04K |
| 198 | 开关.pdf | 56.65K |
| 199 | 感温管.pdf | 64.25K |
| 200 | 指示灯（绿）.pdf | 62.08K |
| 201 | 指示灯（黄）.pdf | 62.03K |
| 202 | 排油管.pdf | 62.98K |
| 203 | 放油阀.pdf | 99.14K |
| 204 | 旋钮.pdf | 61.42K |
| 205 | 油桶.pdf | 91.63K |
| 206 | 油阀把手杆.pdf | 61.59K |
| 207 | 油阀把手板.pdf | 61.91K |
| 208 | 淲网.pdf | 355.51K |
| 209 | 温控仪.pdf | 113.44K |
| 210 | 漏电断路器.pdf | 57.13K |
| 211 | 炉脚4CM.pdf | 87.42K |
| 212 | 电源线 3×6平方.pdf | 70.31K |
| 213 | 电热管.pdf | 79.89K |
| 214 | 电缆固定头PG19.pdf | 70.94K |
| 215 | 蜂鸣器.pdf | 66.58K |
| 216 | 装饰面板.pdf | 85.01K |
| 217 | 镜向AT-18ECA-01-03 侧板.pdf | 91.42K |
| 218 | 镜向AT-18ECA-02-03 油缸侧板.pdf | 64.26K |
| 219 | 镜向AT-18ECA-02-05 侧补板.pdf | 63.76K |
| 220 | 限温器.pdf | 73.03K |
此图纸下载需要480金币
立即下载
发布者
商用厨房设备
创作: 53
粉丝: 21
加入时间：2021-06-27
模型信息
图纸格式：sldprt,sldasm,igs,step,pdf
文件大小：60.9M
所需金币：480
上传时间：2022-11-04 17:41:58
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2021
标签
厨房设备
餐饮设备
酒店用品
不锈钢
快餐设备
图纸简介
工作原理:在同一敞口容器中加入油和水,相对密度小的油占据容器的上半部,相对密度大的水则占据容器的下半部,将电热管水平安置在容器的油层中,油炸时食品处在油层中,油水界面处设置水平冷却器以及强制循环风机对水进行冷却,使油水分界的温度控制在55℃以下。炸制食品时产生的食物残渣从高温油层落下,积存于底部温度较低的水层中,同时残渣中所含的油经过水层分离后又返回油层,落入水中的残渣可以随水排出 solidworks2021绘制，内含围板、框架、控制器、控制器面板、加热器等组成。可直接出图生产，适用于实际生产工况制作。请参考
