2-除尘PLC控制系统（ID:373797）

机械设备 / 环保设备 / 2-除尘PLC控制系统

©非原创

平面图

3D视图

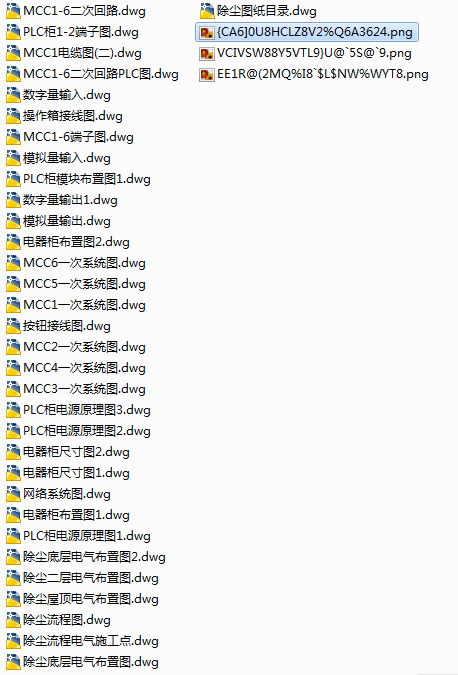

文件列表

#	文件名称	文件大小
1	16677403435069.rar	4.70M
2	4J63XSQA@DZ(@6X)%`$_PI9.png	28.10K
3	EE1R@(2MQ%I8`$L$NW%WYT8.png	6.30K
4	MCC1-6二次回路.dwg	2.24M
5	MCC1-6二次回路.jpg	265.19K
6	MCC1-6二次回路PLC图.dwg	628.94K
7	MCC1-6端子图.dwg	527.78K

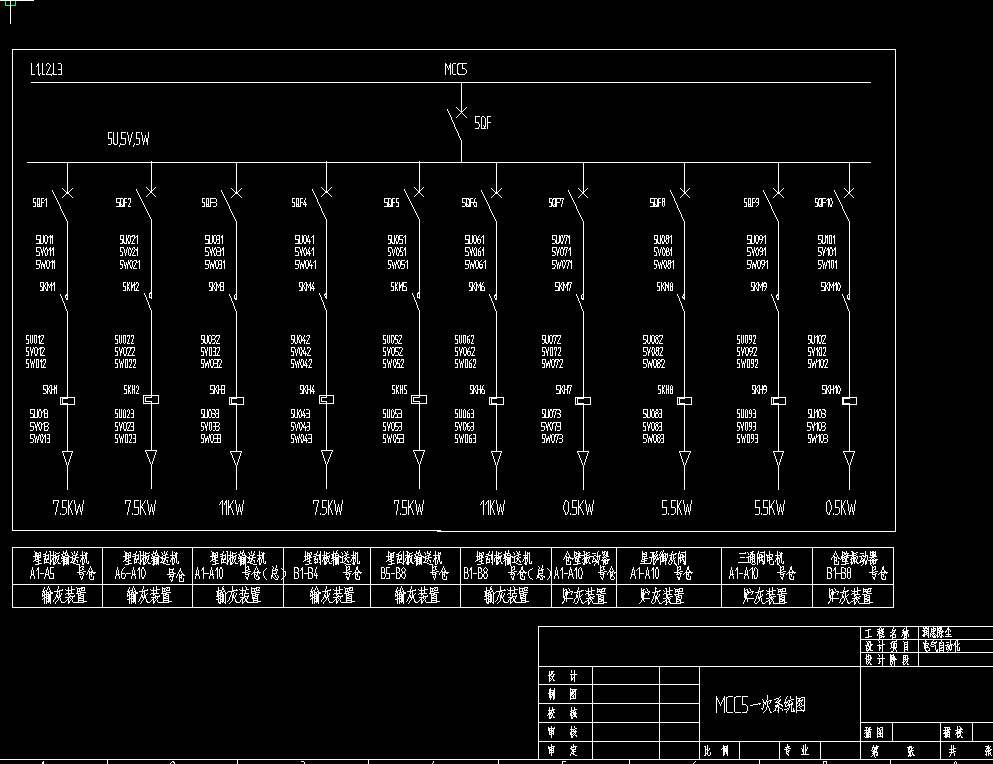

8	MCC1一次系统图.dwg	268.06K
9	MCC1电缆图(二).dwg	932.38K
10	MCC2一次系统图.dwg	263.55K
11	MCC3一次系统图.dwg	263.47K
12	MCC4一次系统图.dwg	263.48K
13	MCC5一次系统图.dwg	269.50K
14	MCC5一次系统图.jpg	252.37K
15	MCC6一次系统图.dwg	279.45K

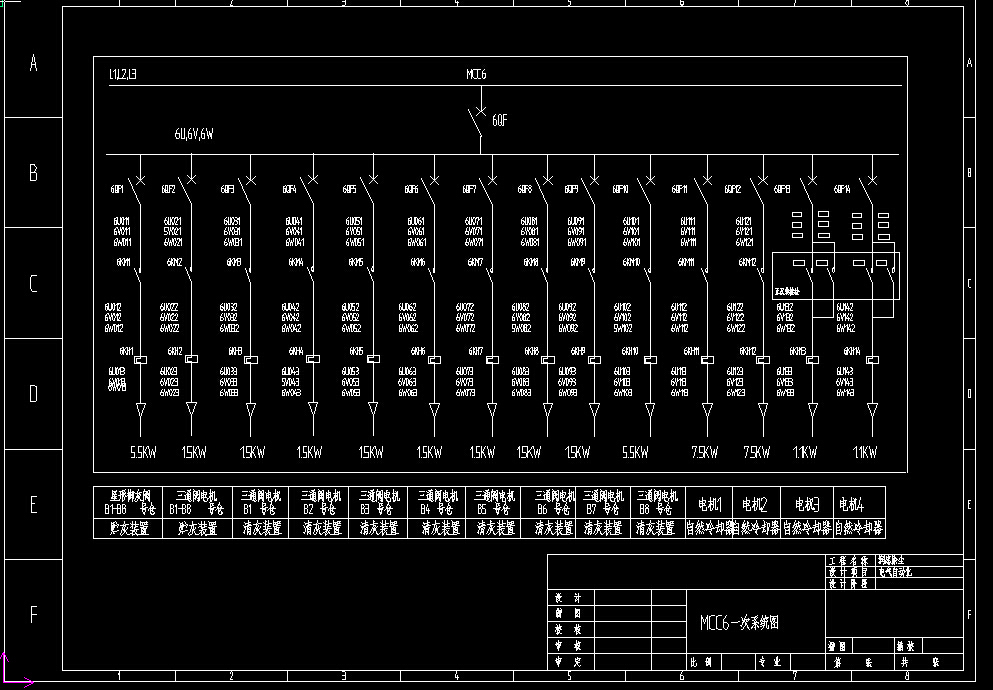

16	mCC6一次系统图.jpg	283.46K
17	PLC柜1-2端子图.dwg	1.26M

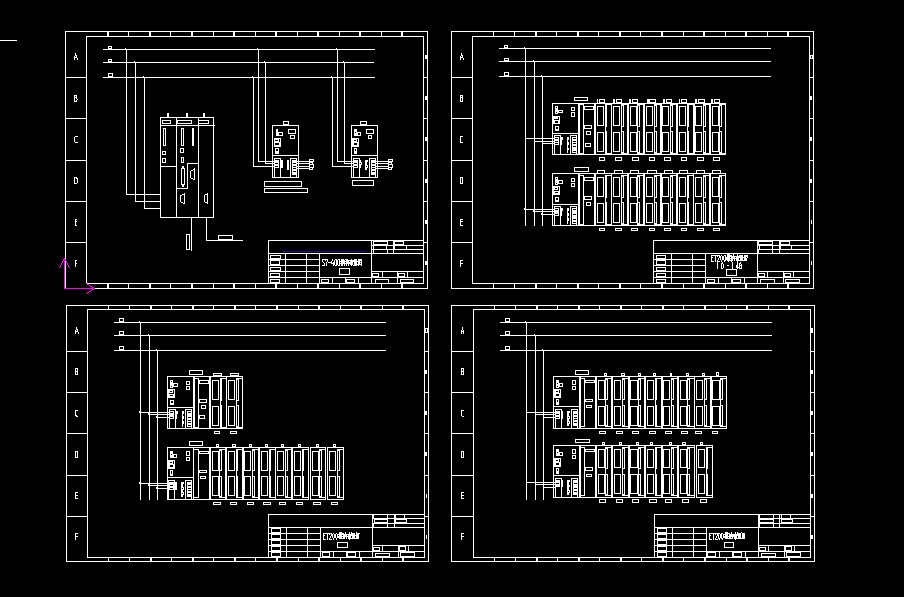

18	PLC柜模块布置图.jpg	205.28K
19	PLC柜模块布置图1.dwg	397.46K
20	PLC柜电源原理图1.dwg	181.36K
21	PLC柜电源原理图2.dwg	253.07K
22	PLC柜电源原理图3.dwg	253.16K

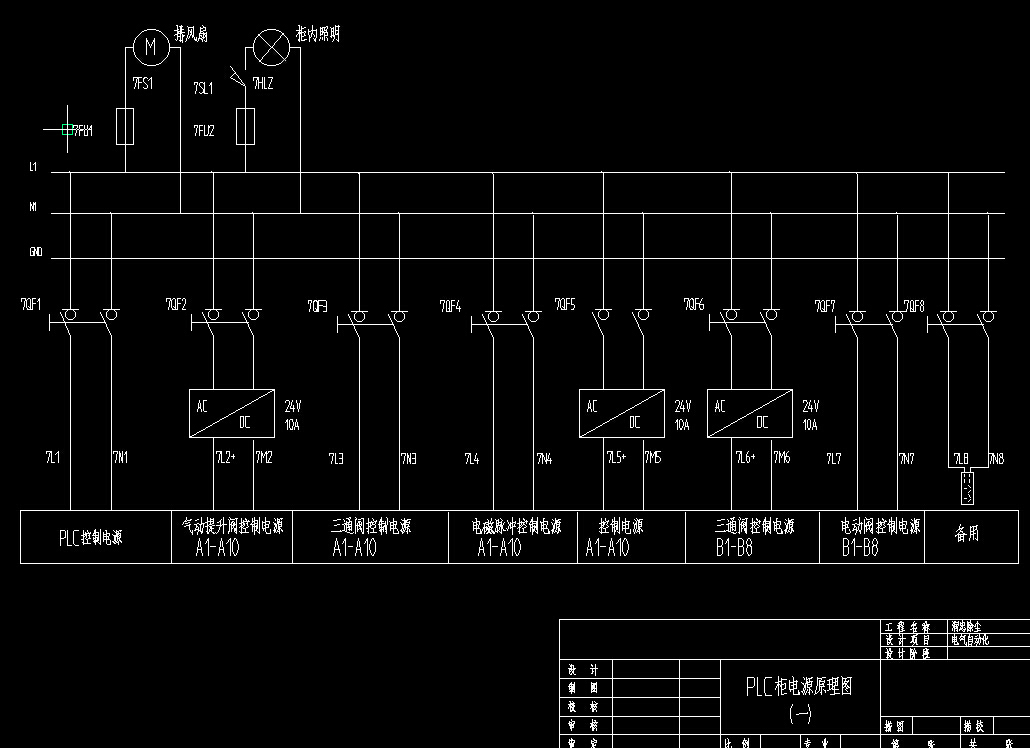

23	PLC电源原理图.jpg	177.88K
24	VCIVSW88Y5VTL9}U@`5S@`9.png	11.08K
25	{CA6]0U8HCLZ8V2%Q6A3624.png	13.64K
26	按钮接线图.dwg	265.76K

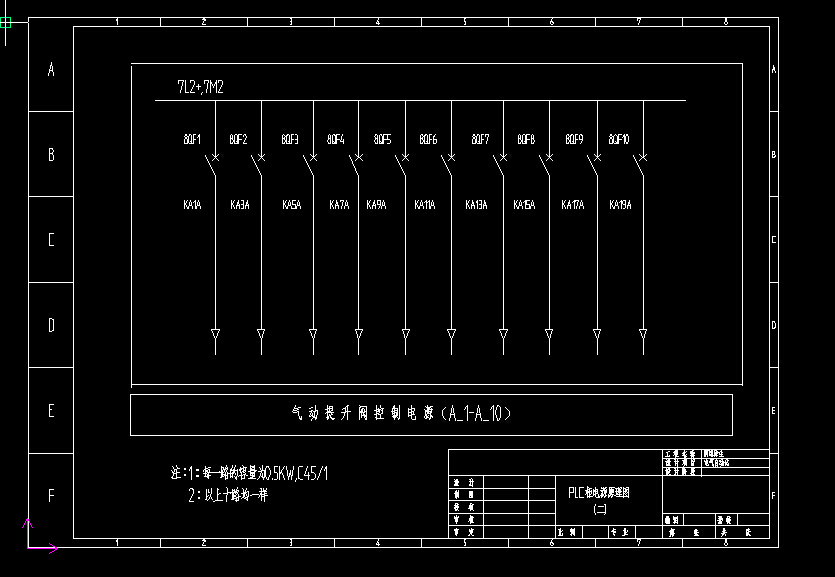

27	操作箱接线图.dwg	544.96K
28	数字量输入.dwg	574.41K
29	数字量输出1.dwg	332.54K
30	模拟量输入.dwg	412.12K
31	模拟量输出.dwg	331.54K

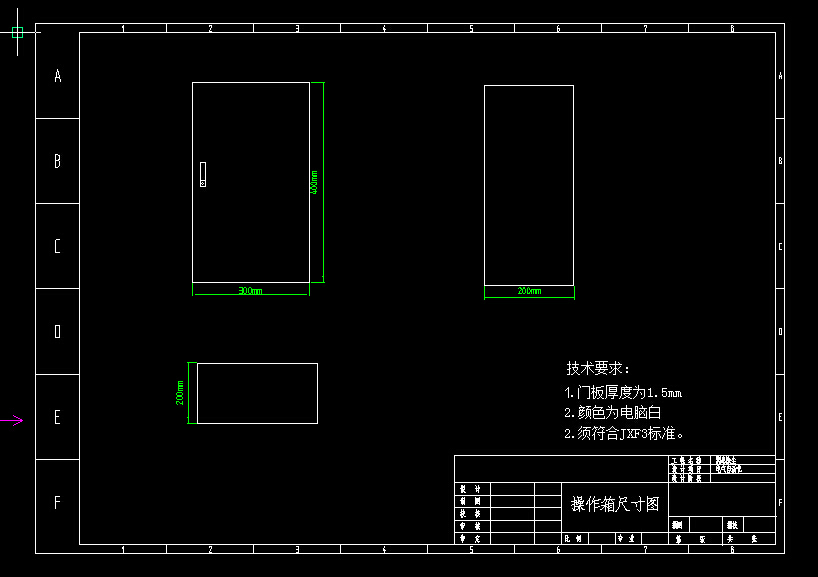

32	电器柜尺寸图.jpg	85.92K
33	电器柜尺寸图1.dwg	233.03K
34	电器柜尺寸图2.dwg	233.22K
35	电器柜布置图1.dwg	195.83K
36	电器柜布置图2.dwg	284.62K
37	电柜布置图.jpg	161.89K
38	电源原理图.jpg	115.00K
39	网络系统图.dwg	218.78K
40	除尘二层电气布置图.bak	66.75K
41	除尘二层电气布置图.dwg	77.60K

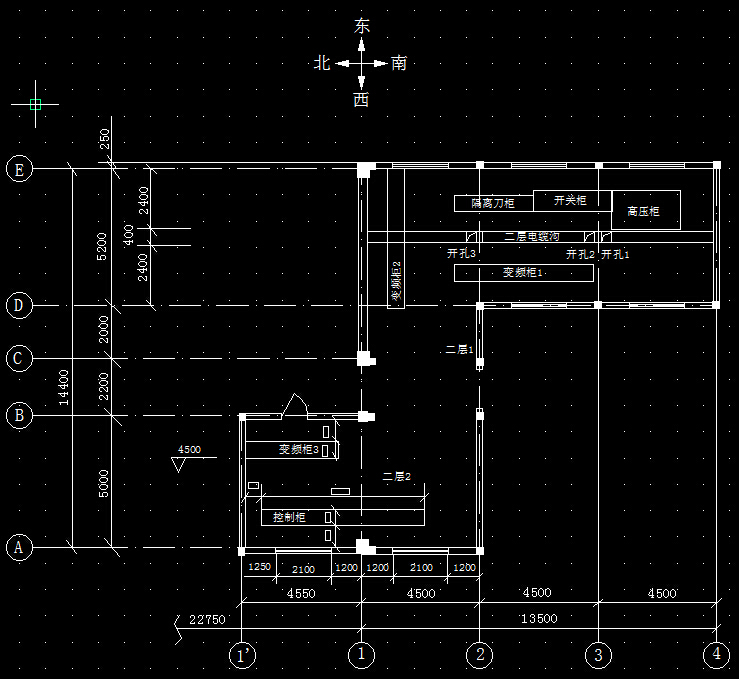

42	除尘二层电气布置图.jpg	206.86K
43	除尘图纸目录.dwg	37.41K
44	除尘屋顶电气布置图.bak	66.50K
45	除尘屋顶电气布置图.dwg	89.97K

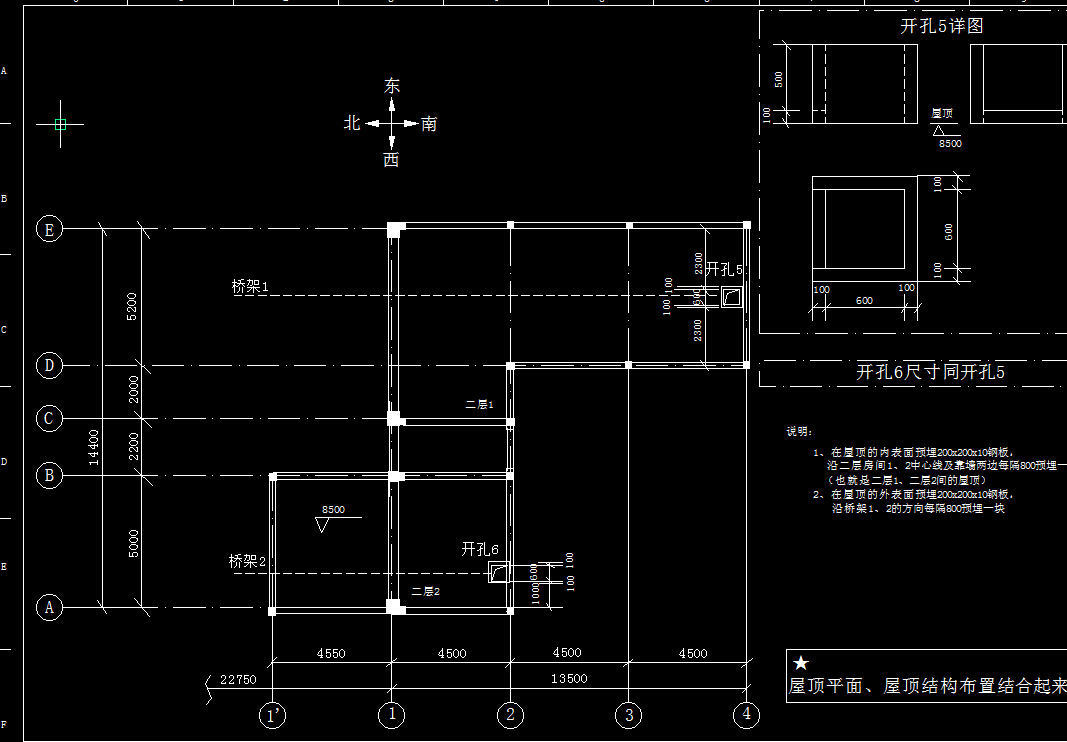

46	除尘底层电气布置图.dwg	39.83K

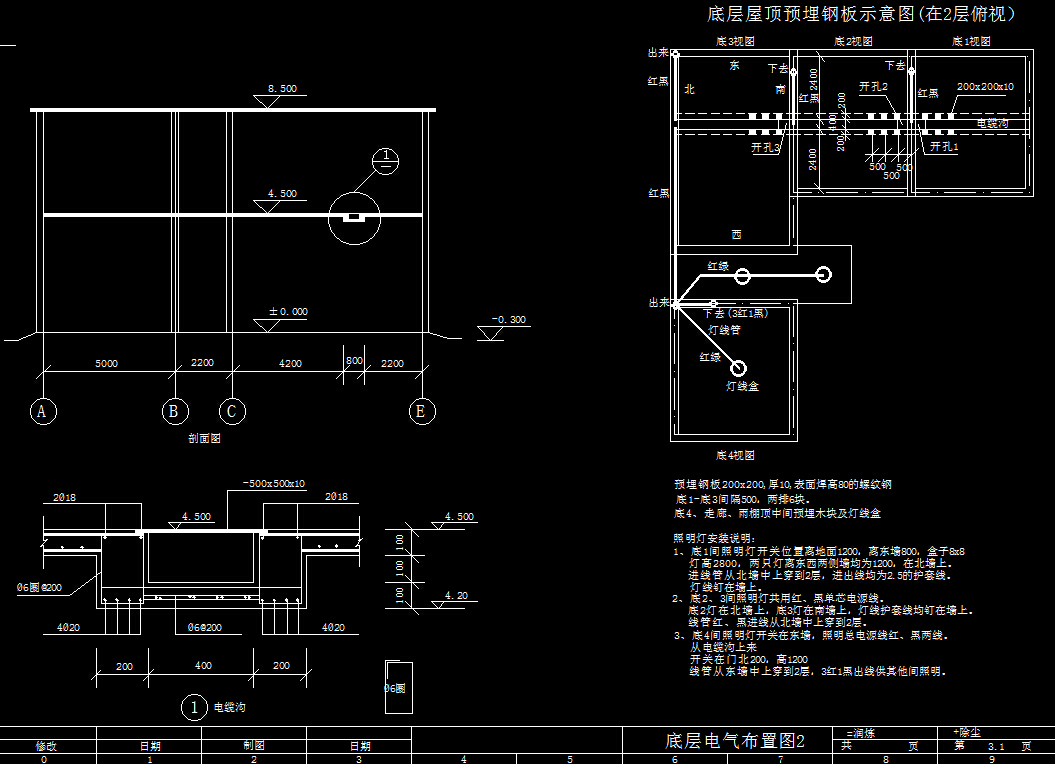

47	除尘底层电气布置图.jpg	414.03K
