高温阀
（ID:3742401）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 10x10编制陶瓷密封纤维绳.SLDPRT | 82.61K |
| 2 | 13-4执行器--外购件.SLDPRT | 206.50K |
| 3 | 3-4带方形座轴承UCFU208.SLDPRT | 318.50K |
| 4 | G12单螺口管螺纹.SLDPRT | 136.25K |
| 5 | GFB-01-轴承座固定板.SLDPRT | 86.83K |
| 6 | GFB-02-执行器座.SLDPRT | 182.62K |
| 7 | GFB-03-支撑板.SLDPRT | 126.31K |
| 8 | GFB-05-连接法兰.SLDPRT | 163.98K |
| 9 | GFB-06-驱动轴头.SLDPRT | 95.10K |
| 10 | GFB-07被动轴头.SLDPRT | 84.54K |
| 11 | GFB-08-高温阀轴头.SLDPRT | 119.62K |
| 12 | GFB-09连接法兰2.SLDPRT | 151.95K |
| 13 | GFB-高温阀装配.SLDASM | 768.84K |
| 14 | GFB.1-01-壳体侧板1.SLDPRT | 105.01K |
| 15 | GFB.1-02-壳体侧板2.SLDPRT | 102.14K |
| 16 | GFB.1-03-高温阀叶片轴.SLDPRT | 138.19K |
| 17 | GFB.1-04高温阀页片.SLDPRT | 61.77K |
| 18 | GFB.1-05-壳体加强筋板.SLDPRT | 66.17K |
| 19 | GFB.1-06-中心轴密封座.SLDPRT | 131.85K |
| 20 | GFB.1-07-密封座端盖.SLDPRT | 109.18K |
| 21 | GFB.1-08内衬.SLDPRT | 123.52K |
| 22 | GFB.1-09-密封环.SLDPRT | 73.65K |
| 23 | GFB.1-11陶瓷纤维毯.SLDPRT | 58.04K |
| 24 | GFB.1-阀体.SLDASM | 245.64K |
| 25 | GFB.1.1-方形法兰.SLDPRT | 140.86K |
| 26 | M10X30-装配.SLDASM | 153.24K |
| 27 | M10x30-装配含螺母.SLDASM | 156.14K |
| 28 | M10X35-装配.SLDASM | 158.60K |
| 29 | M12x30-内六角装配.SLDASM | 144.04K |
| 30 | M12x30-装配.SLDASM | 141.99K |
| 31 | M12x45-装配含螺母.SLDASM | 147.58K |
此图纸下载需要1400金币
立即下载
发布者
模型信息
图纸ID：3742401
图纸格式：sldprt,sldasm
文件大小：4.52M
所需金币：1400
上传时间：2026-10-12 14:00:58
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
阀门
高温阀
RTO
焚烧炉
蓄热燃烧炉
图纸简介

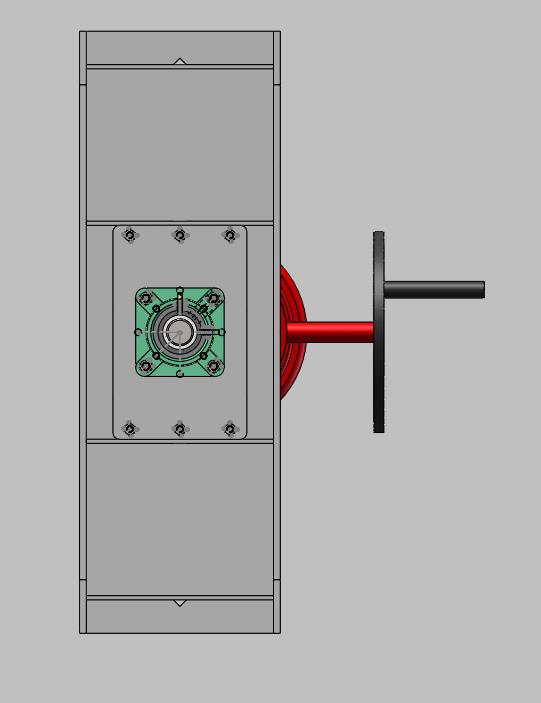

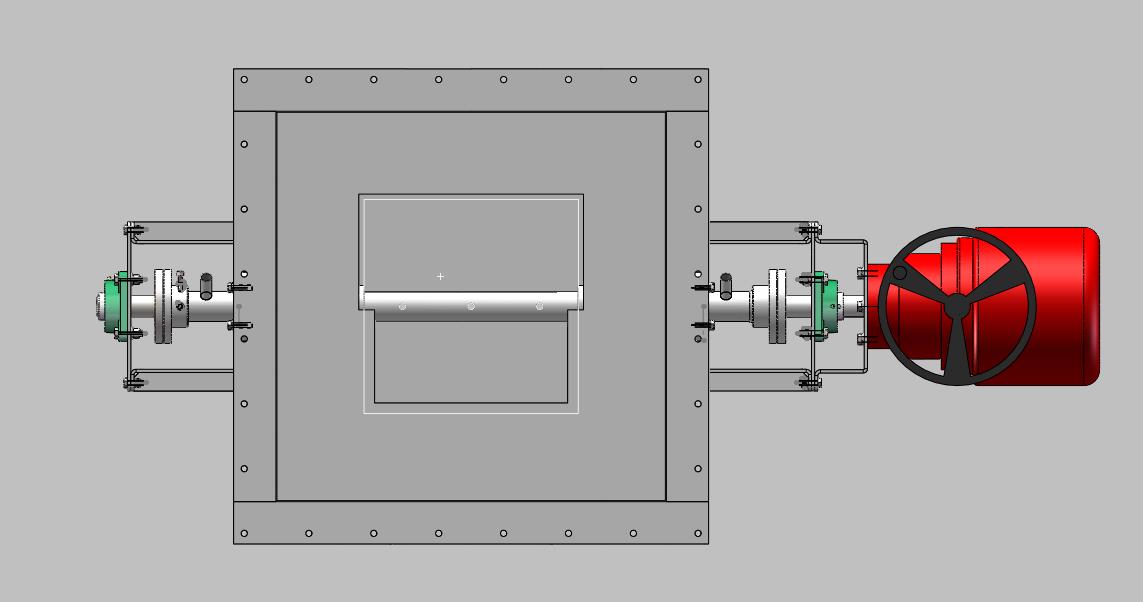

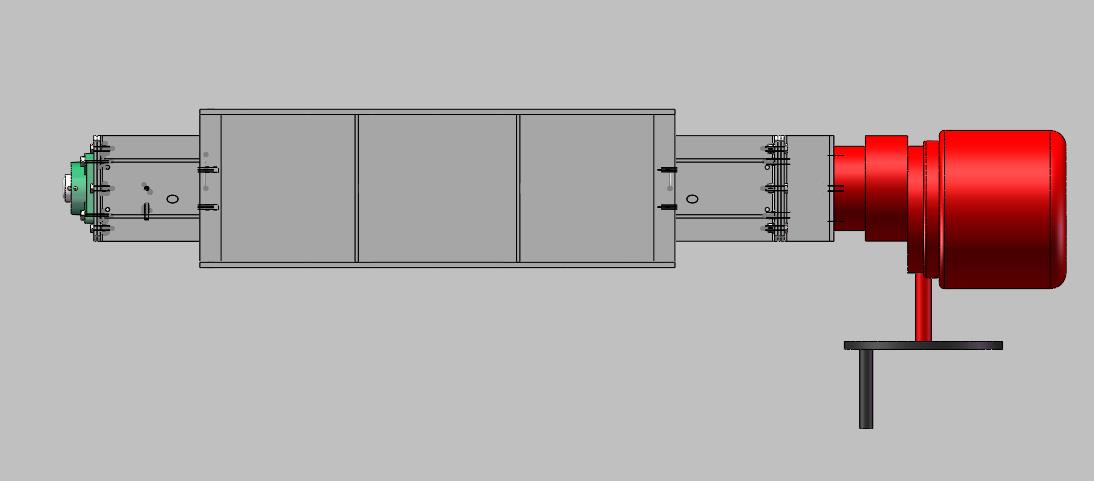

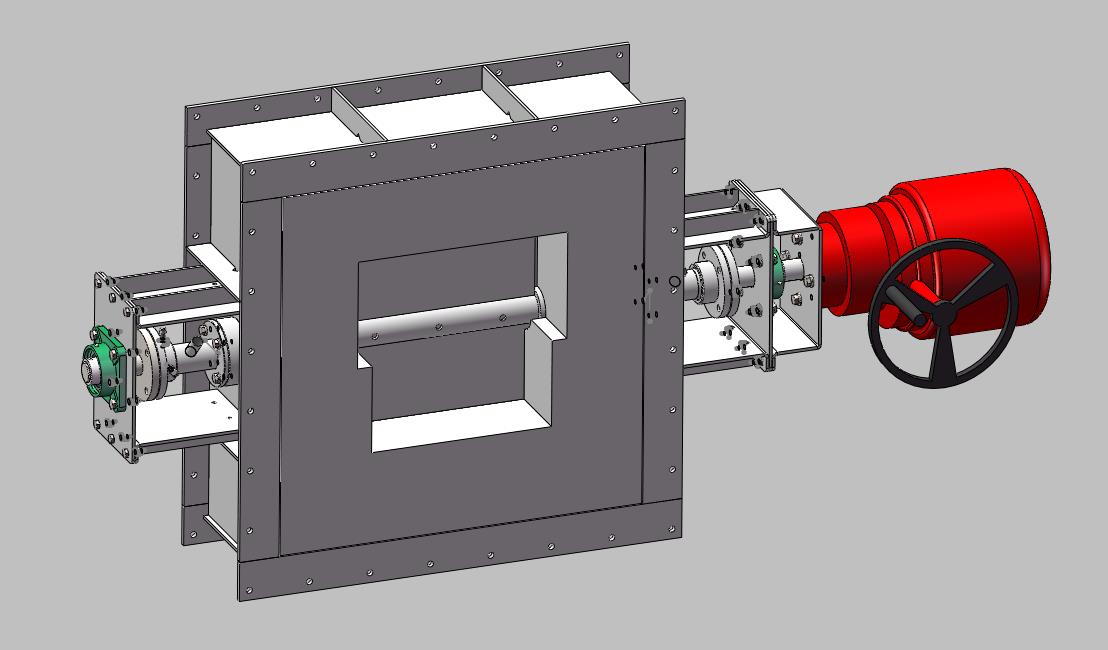

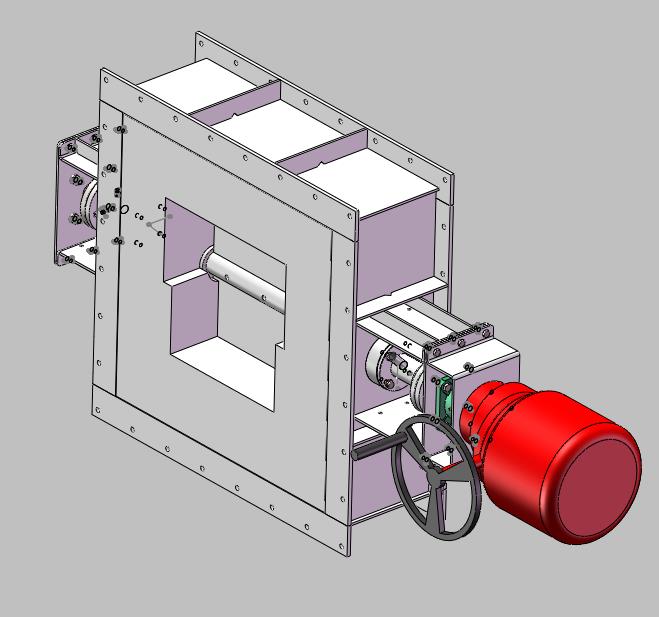

该阀门用于RTO蓄热焚烧炉高温气体切换，耐温850度及以下，漏风率1%，内部隔热材料采用耐火浇筑料。 阀门外形尺寸800*800（mm)，厚300（mm)。 图纸内容：总图，阀体，阀片，阀杆，支座及相关配件。阀门可采用气动和电动两种执行器形式。
