快速法兰与快速卫生级管嘴

（ID:3745893）

改图/画图

设备部件 / 管道附件 / 快速法兰与快速卫生级管嘴

©非原创

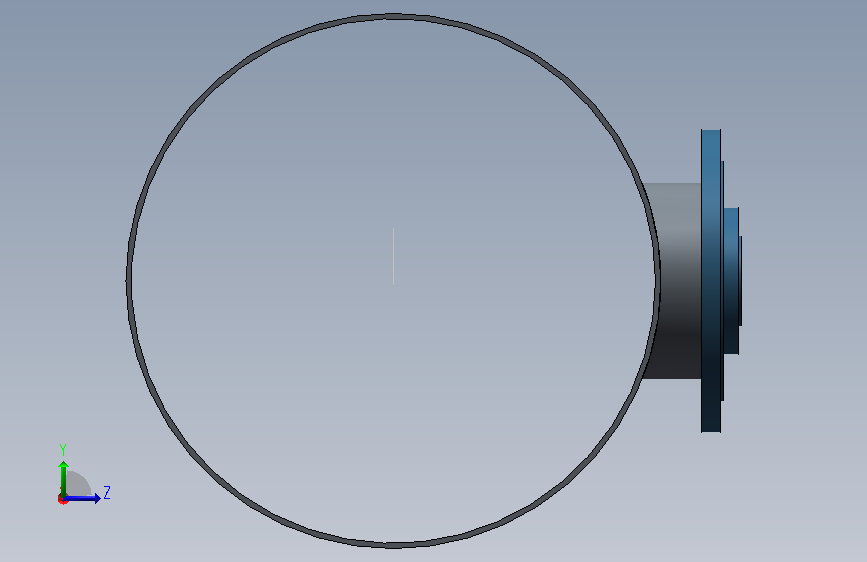

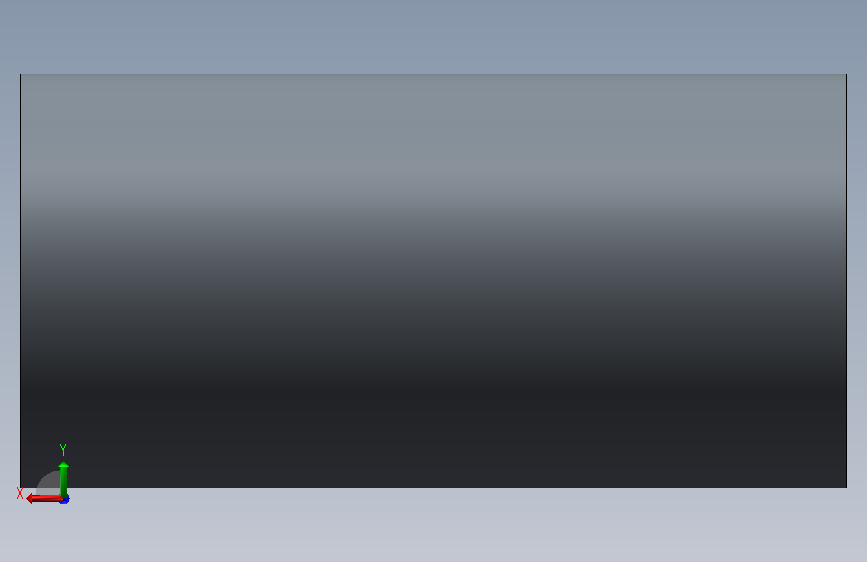

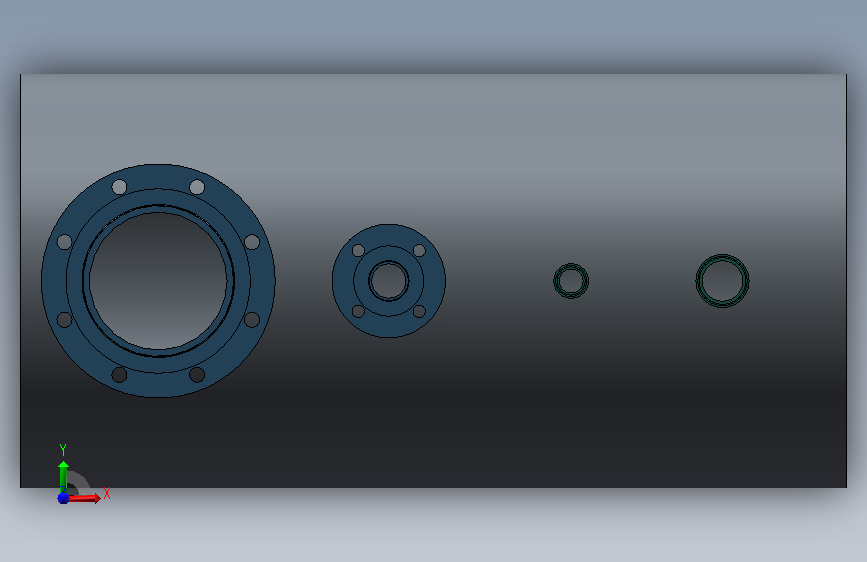

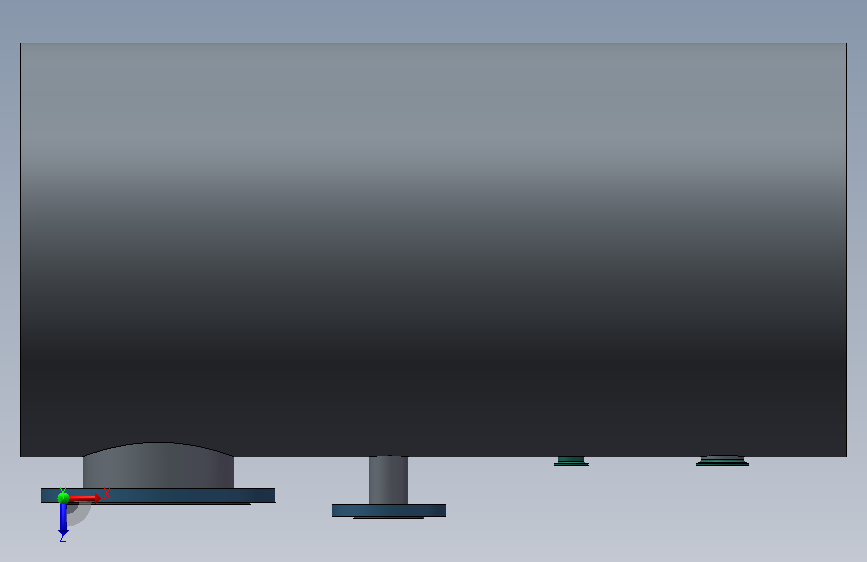

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	卫生级快装接头【管嘴工具】（按参考端头修正版）.SLDLFP	2.25M
2	自动法兰插件（标准尺寸修正版）.SLDLFP	6.68M

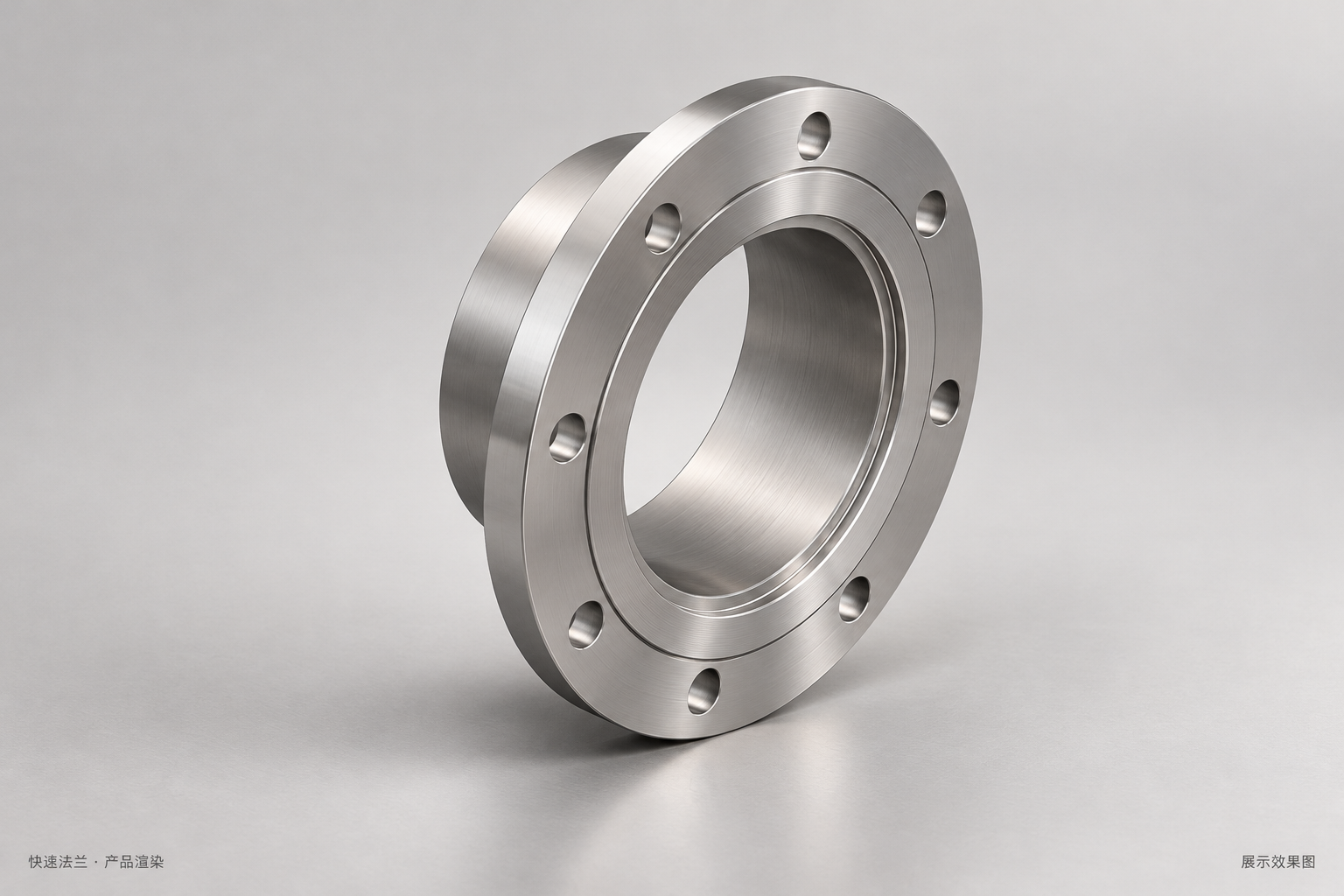

3	01_快速法兰_产品渲染.png	1.84M

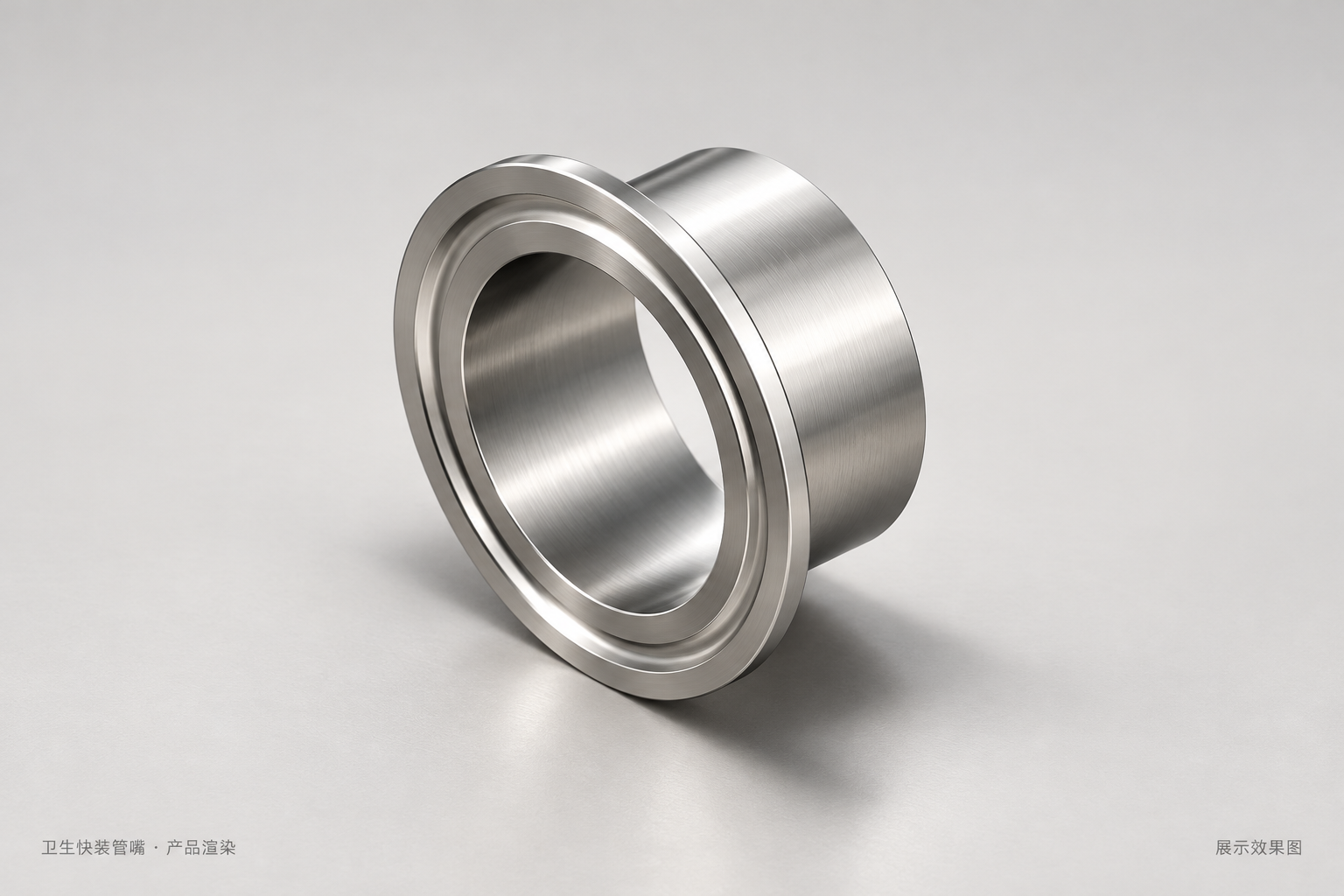

4	02_卫生快装管嘴_产品渲染.png	1.75M

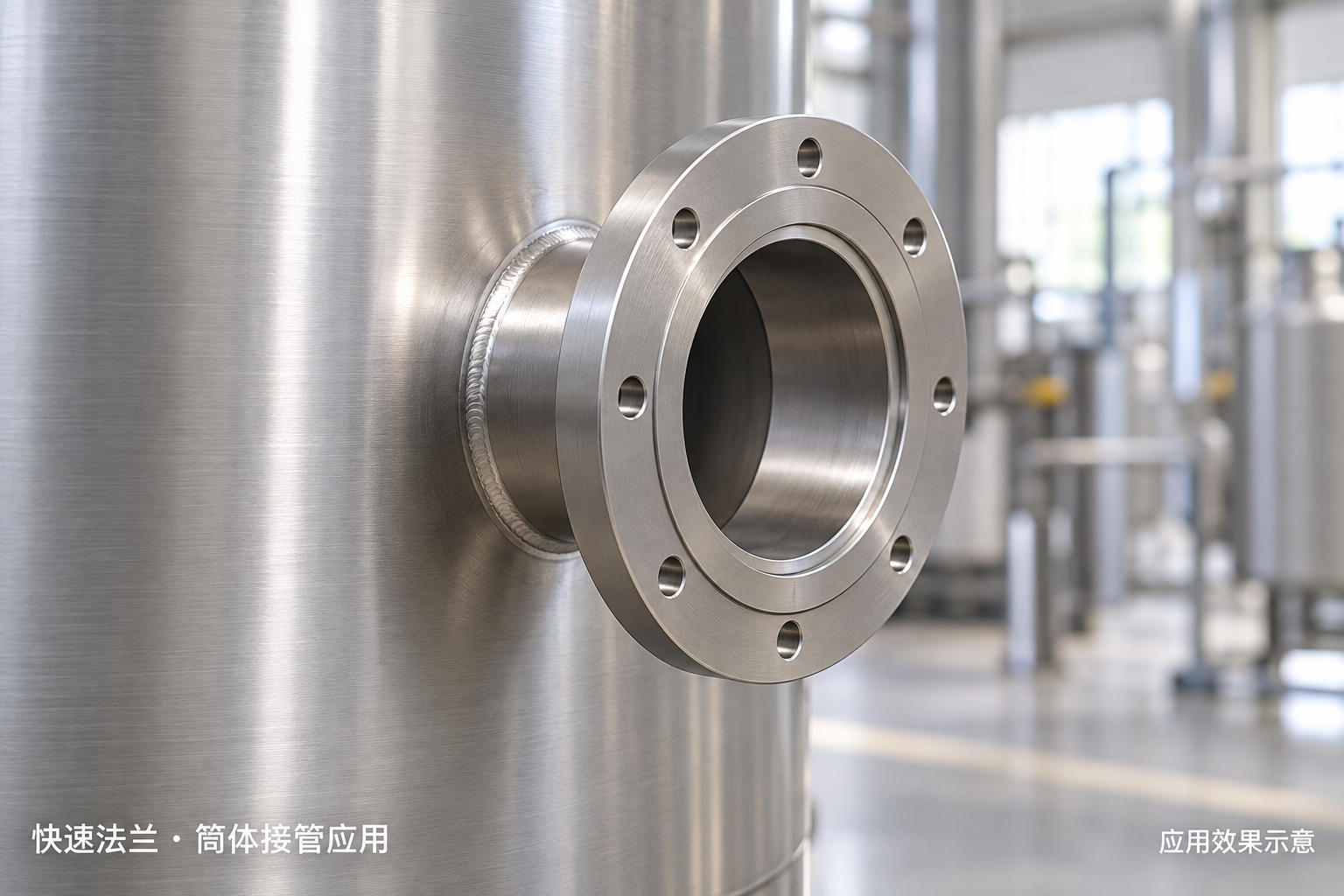

5	03_快速法兰_筒体应用.png	2.12M

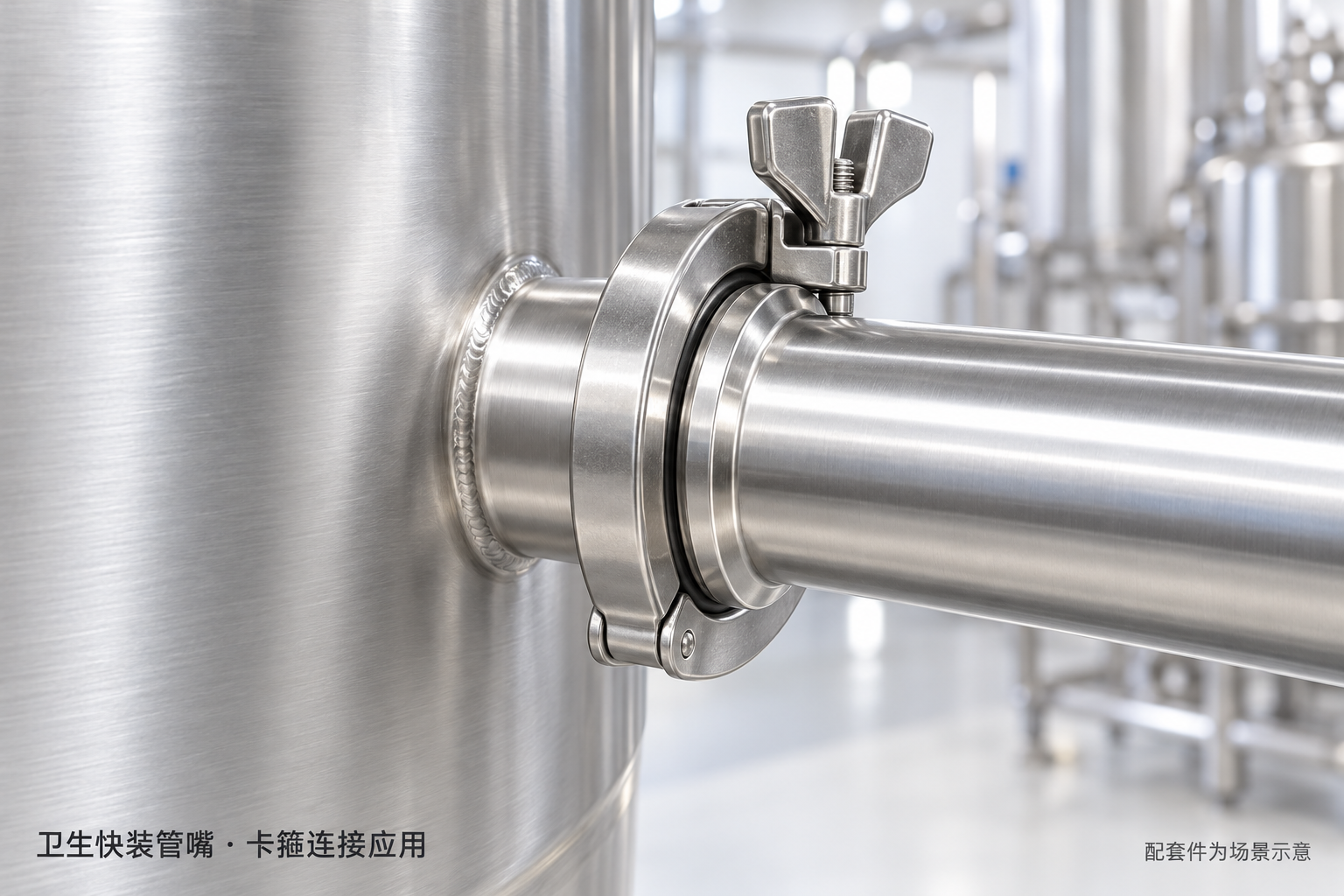

6	04_卫生快装管嘴_卡箍连接应用.png	1.96M

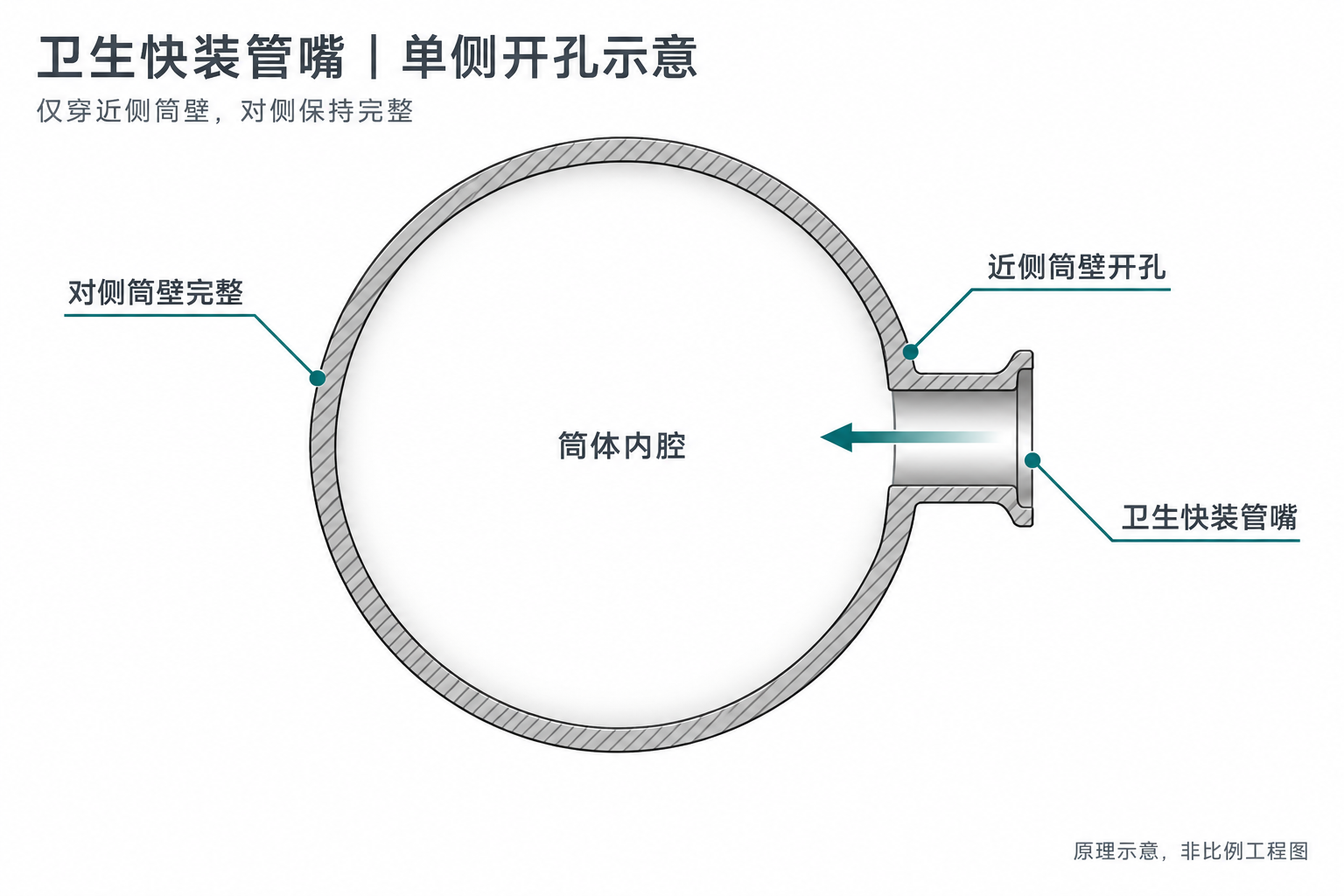

7	05_卫生管嘴_单侧开孔剖面示意.png	1.12M

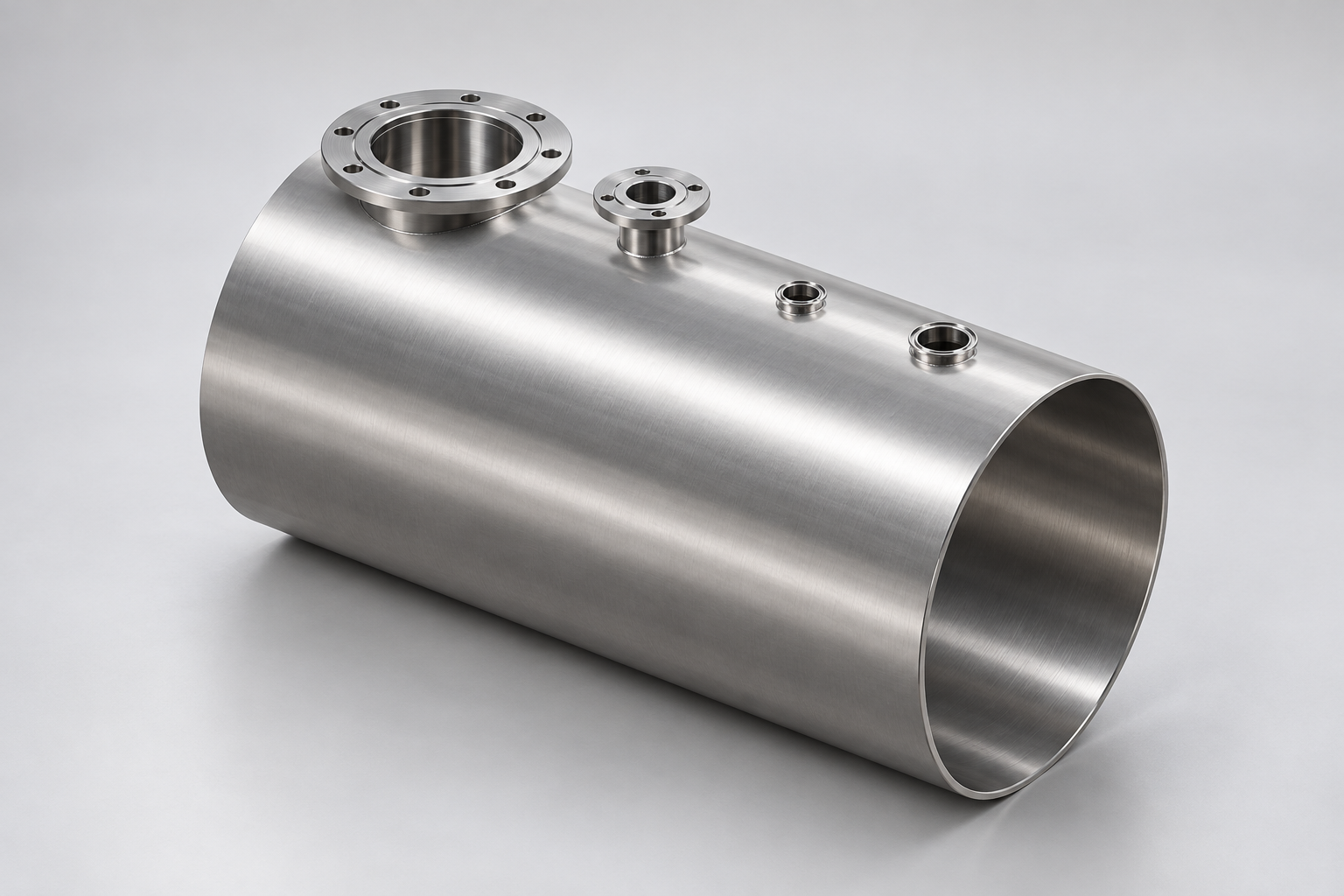

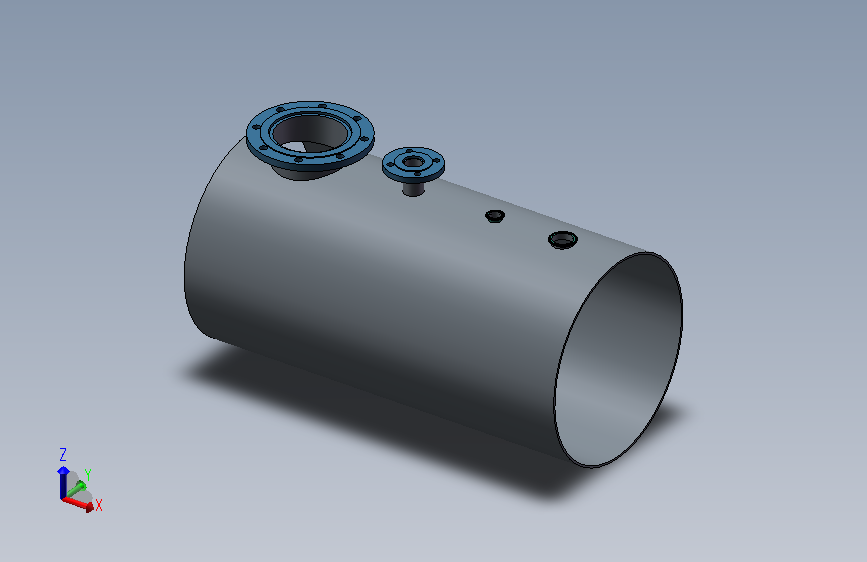

8	01_演示模型_完整筒体渲染.png	1.85M

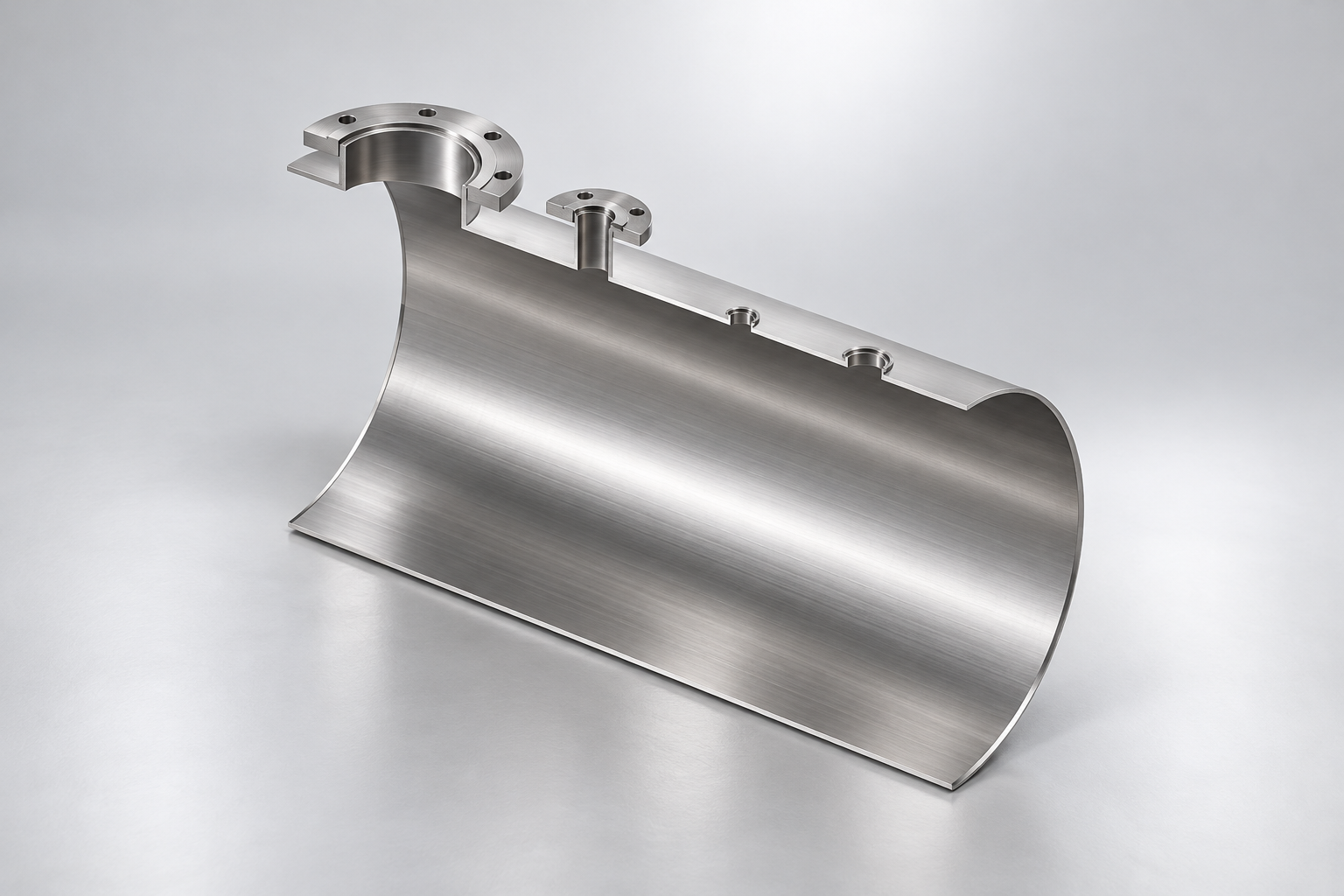

9	02_演示模型_纵向剖切渲染.png	1.80M

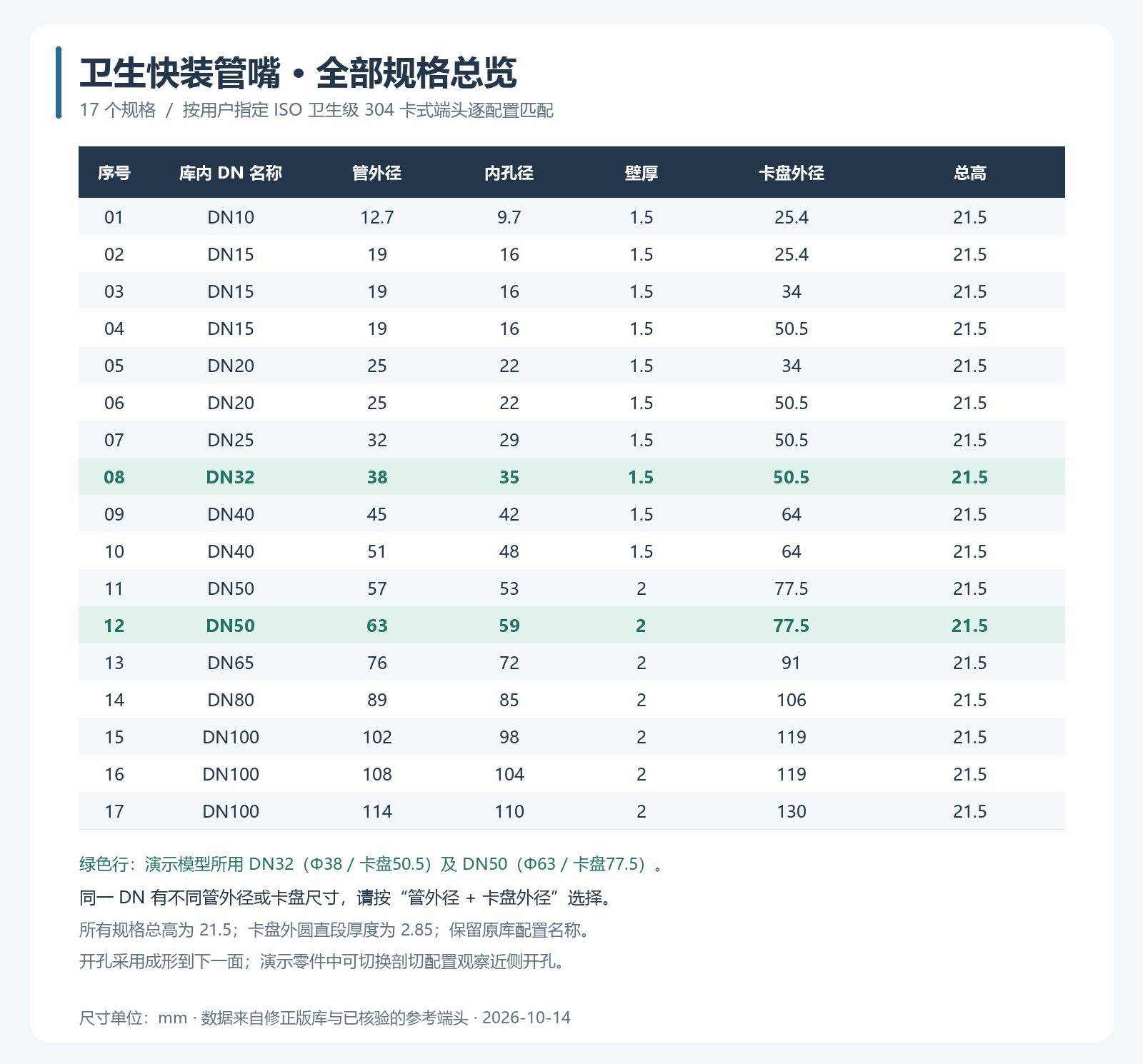

10	卫生快装管嘴_17规格尺寸总览.png	173.50K

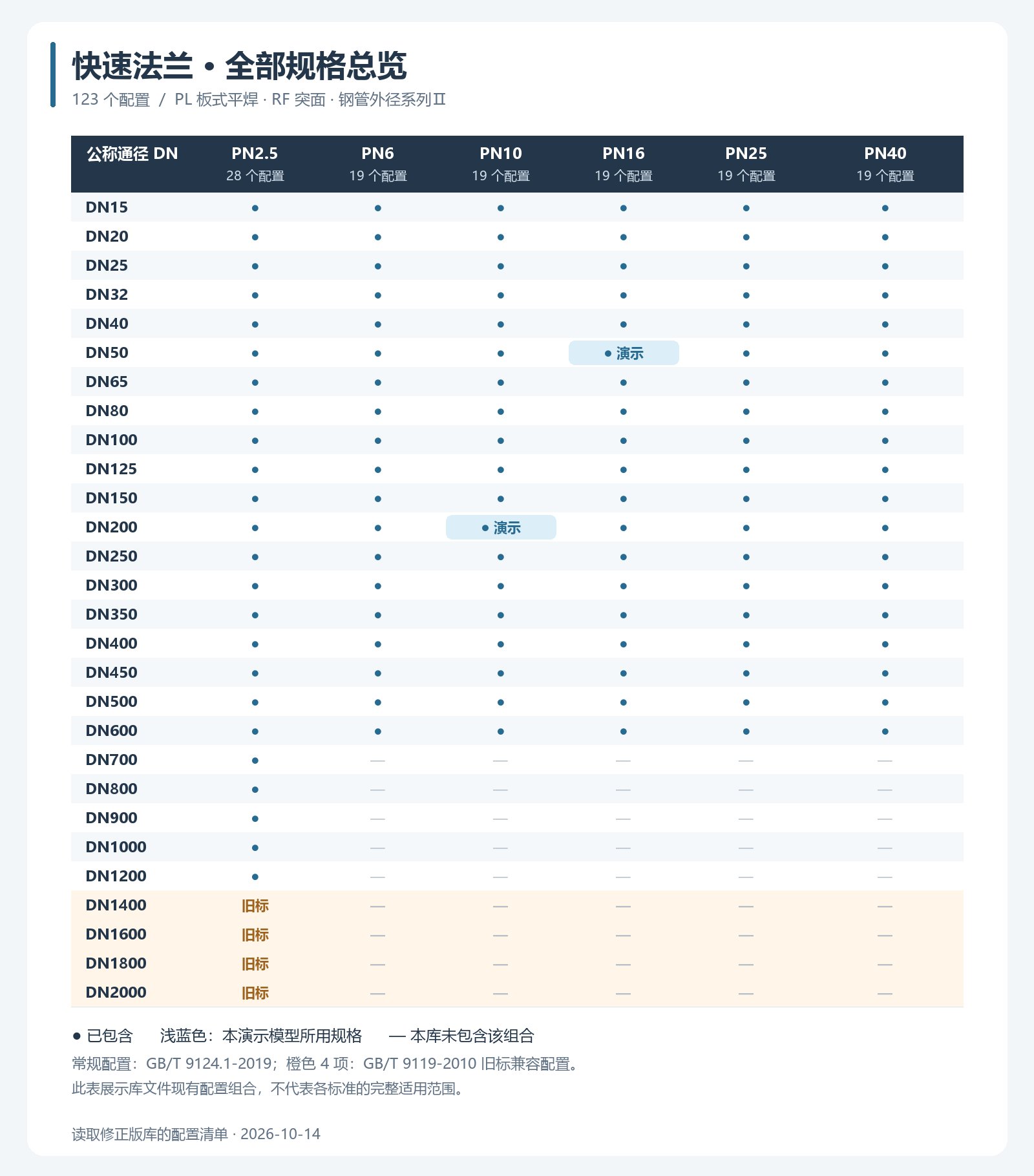

11	快速法兰_123配置规格总览.png	146.77K
12	快速法兰与卫生管嘴_筒体应用演示.SLDPRT	442.78K

此图纸下载需要50金币

立即下载

发布者

想象之中

创作: 2535

粉丝: 209

加入时间：2020-01-13

私信

关注

模型信息

图纸ID：3745893

图纸格式：sldprt

文件大小：19.2M

所需金币：50

上传时间：2026-10-14 12:27:44

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2023

图纸简介

将快速法兰和卫生管嘴文件加入 SOLIDWORKS 设计库，拖入目标筒体零件，按提示选择定位面和参考。法兰按 DN、PN 选型，卫生管嘴按管外径、卡盘直径选型，确认安装位置后重建。卫生管嘴采用“成形到下一面”开孔，插入后检查仅穿近侧筒壁。配套演示模型可切换“完整筒体”和“剖切观察”配置，直观查看安装及开孔效果。
