GA10S_管螺纹连接玻璃浮子流量计
（ID:3745934）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

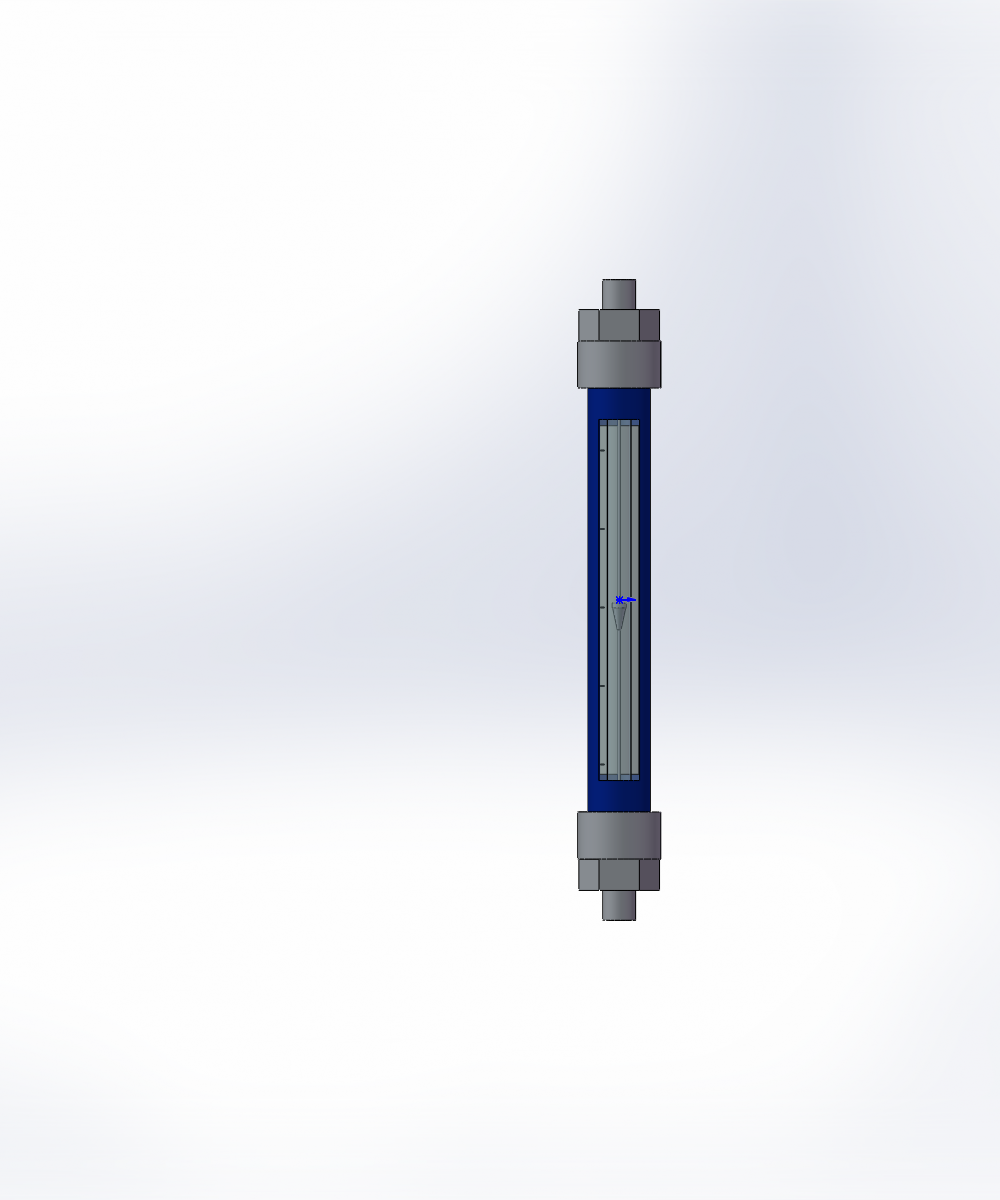

| 1 | DN15_预览.png | 516.96K |
| 2 | DN25_预览.png | 510.31K |

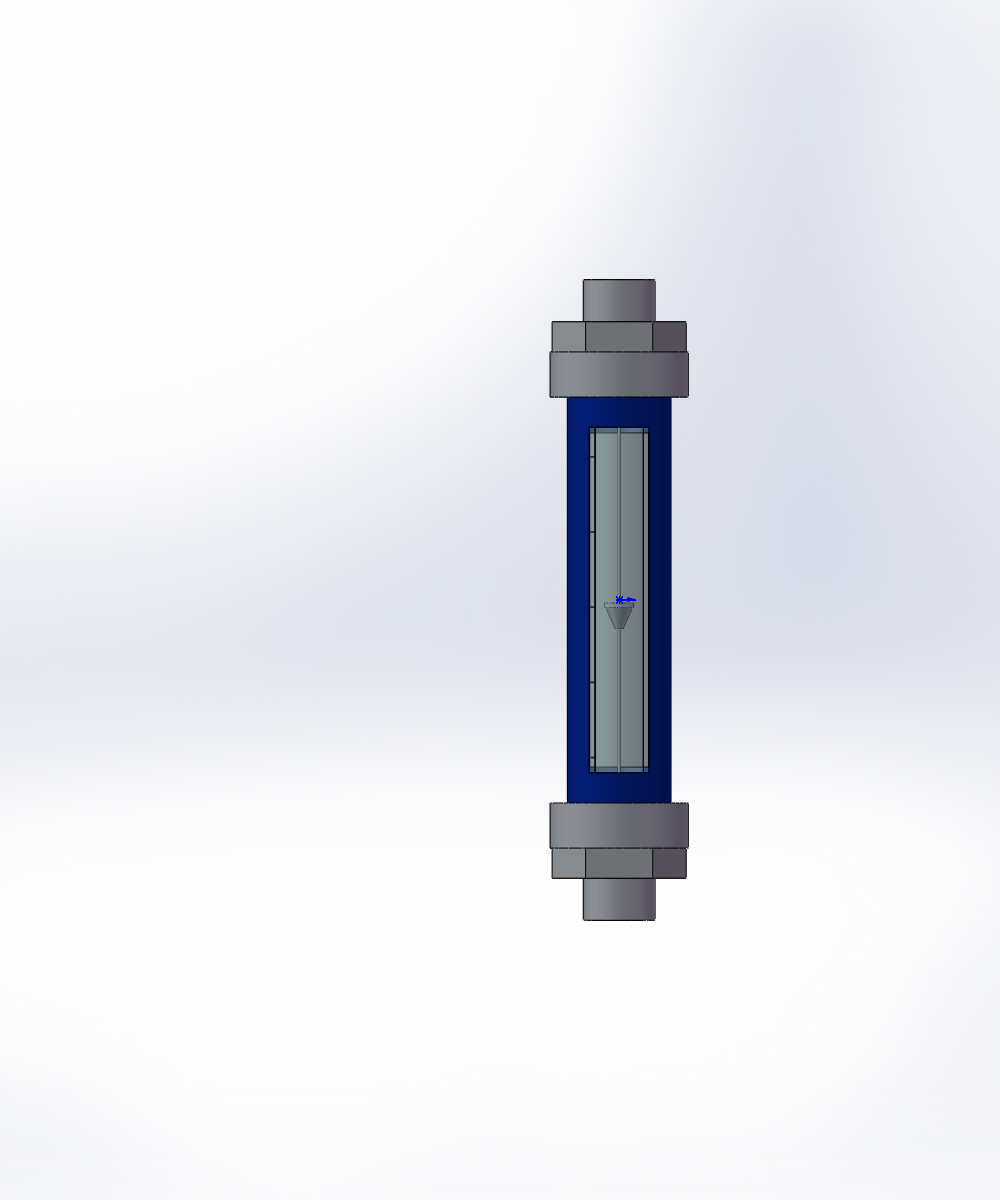

| 3 | DN32_尺寸待确认_预览.png | 506.33K |
| 4 | DN40_预览.png | 506.37K |

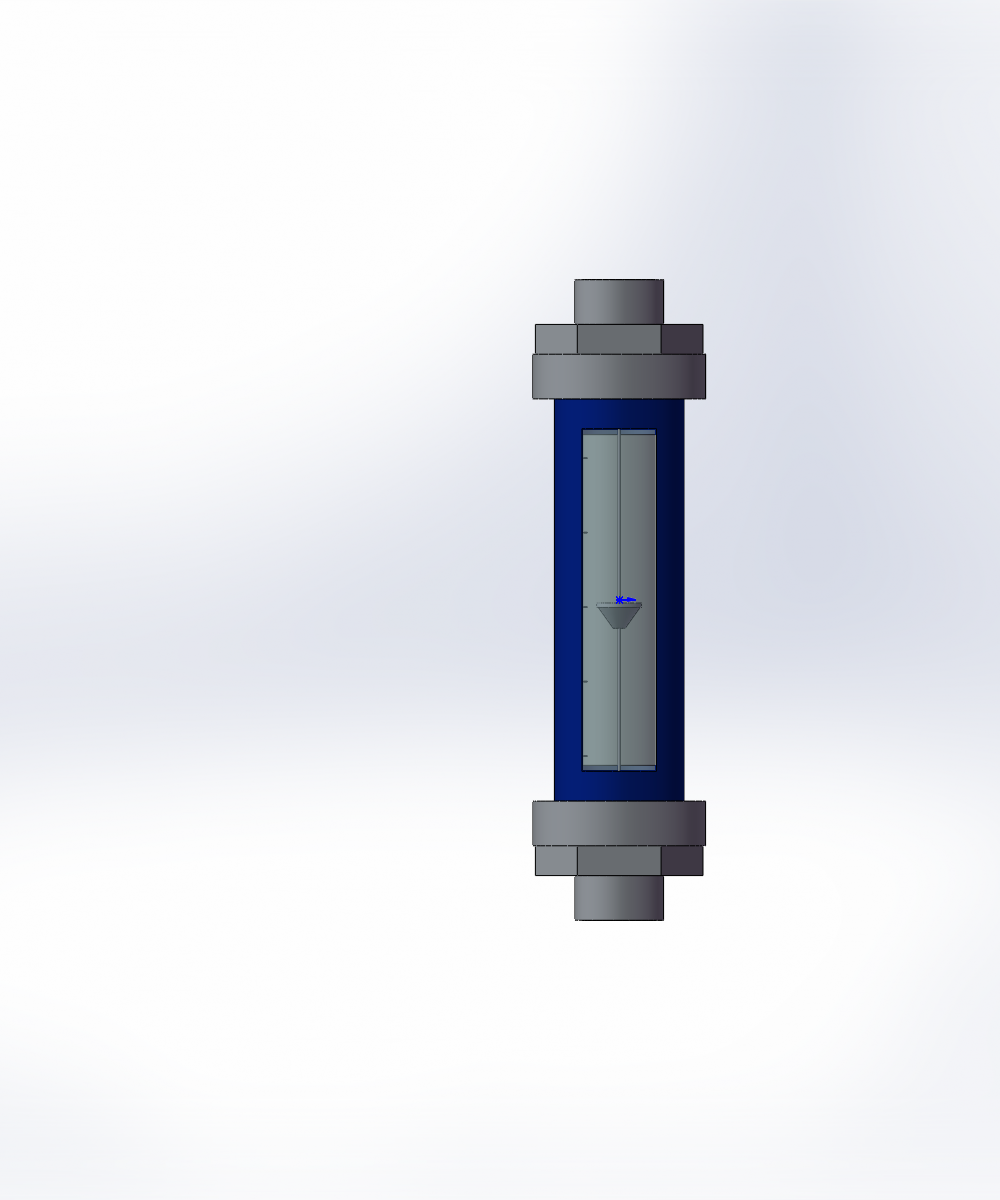

| 5 | DN50_预览.png | 497.91K |
| 6 | GA10S_五规格全家福.SLDASM | 325.94K |

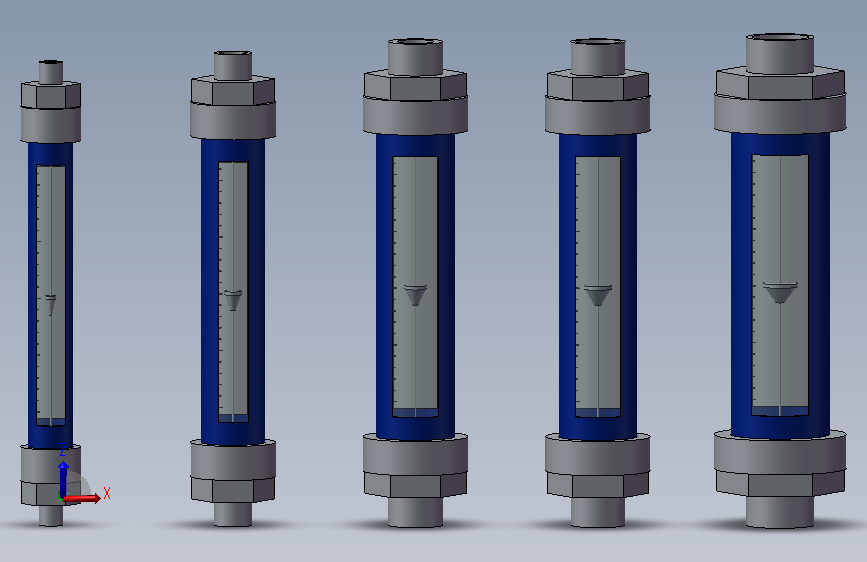

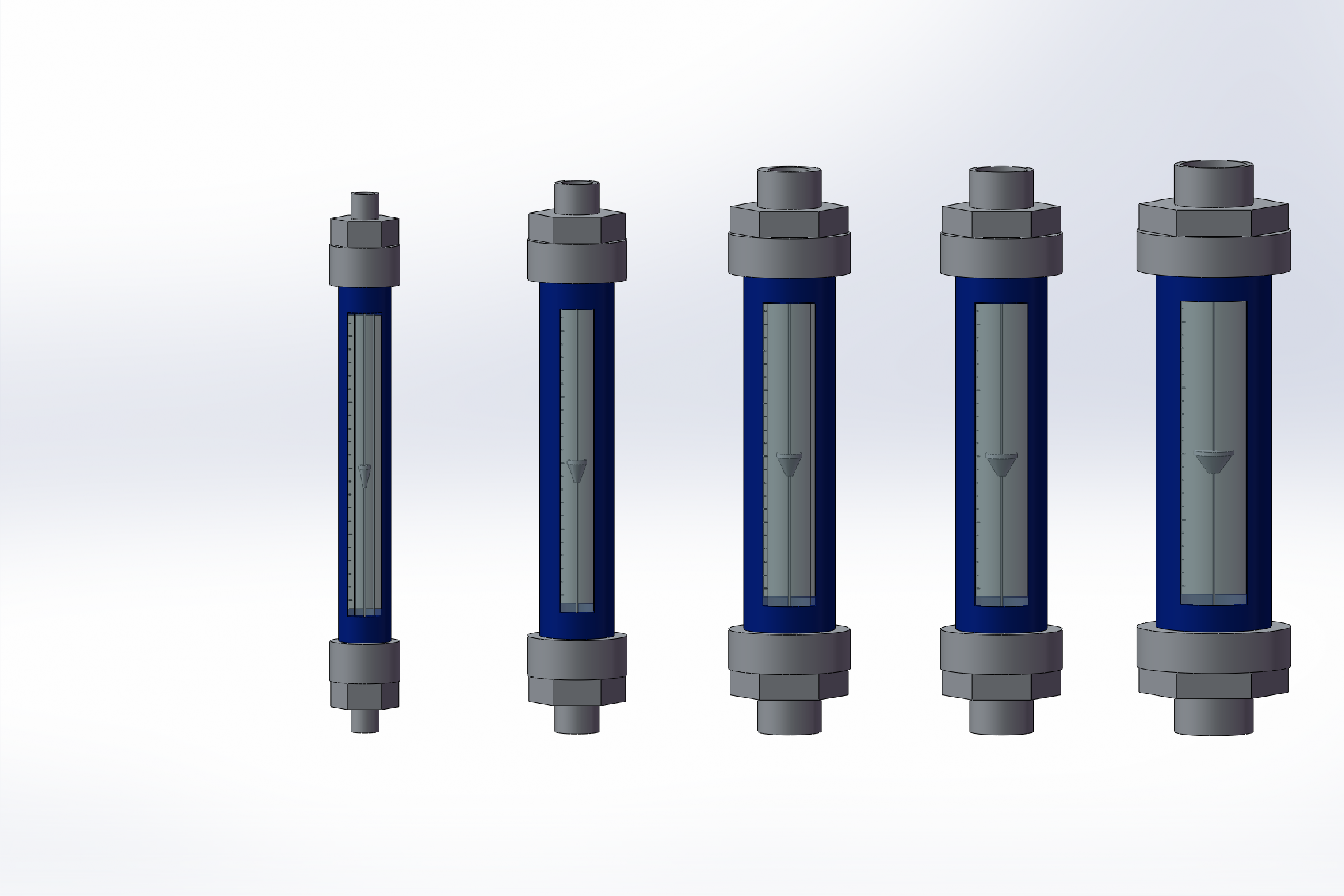

| 7 | GA10S_全家福_CAD预览.png | 1.09M |

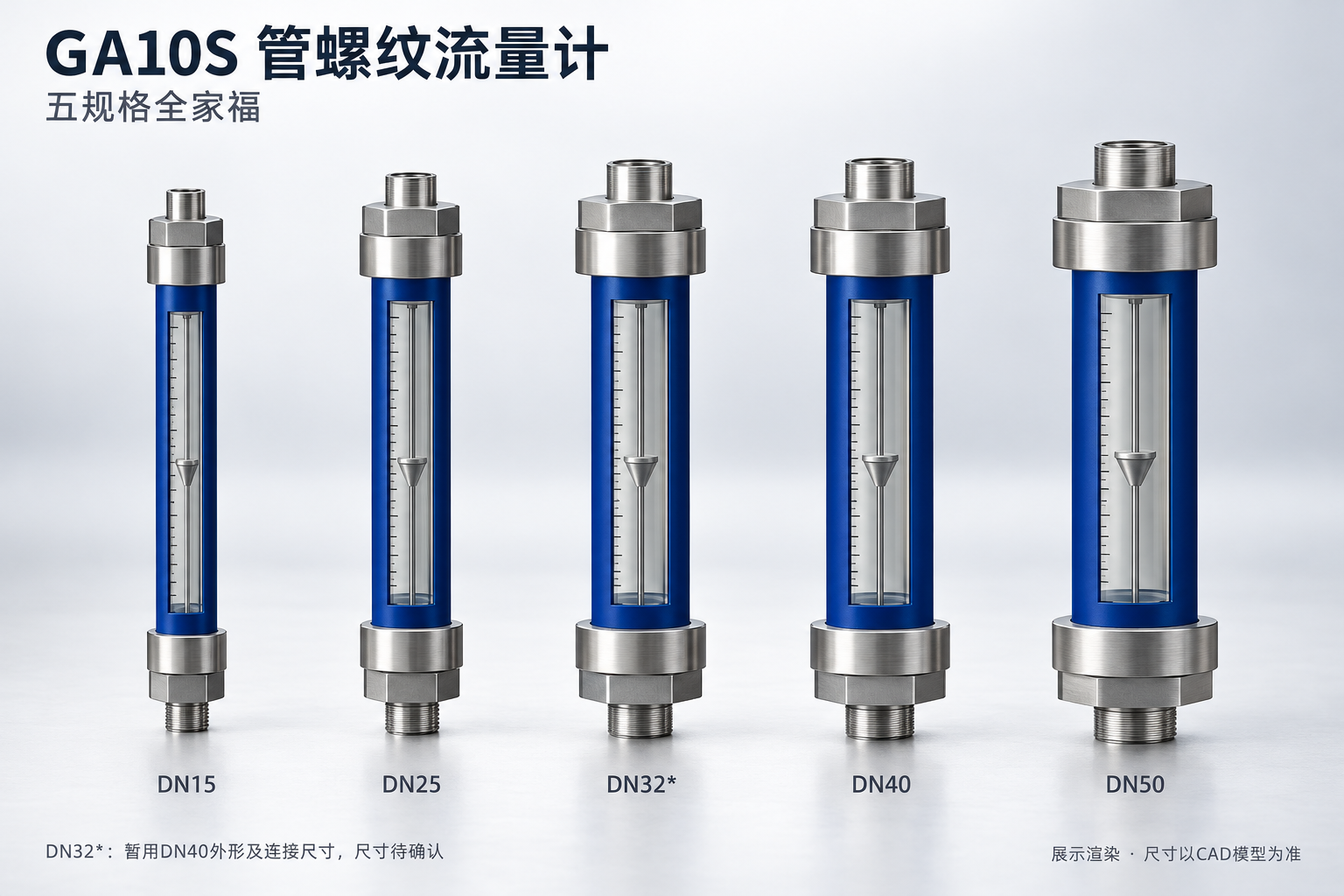

| 8 | GA10S_全家福_渲染展示.png | 1.70M |
| 9 | GA10S_管螺纹连接_五规格多配置.SLDPRT | 1.15M |

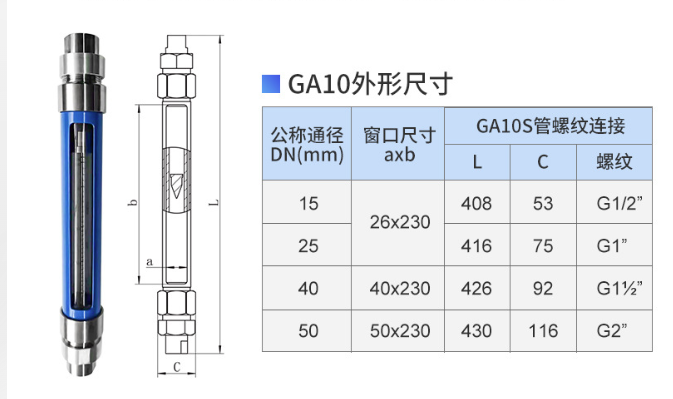

| 10 | 原始尺寸参考.png | 121.19K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：3745934
图纸格式：sldasm,sldprt
文件大小：6.69M
所需金币：50
上传时间：2026-10-14 15:51:54
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2023
标签
图纸简介
GA10S 管螺纹连接流量计： 采用管螺纹连接结构，便于接入配套螺纹管路。蓝色护罩搭配透明观察窗，可通过浮子位置与刻度直观查看流量变化。提供DN15、DN25、DN40、DN50等规格，可用于水处理设备及配套管路的现场流量观察，具体量程和使用条件按选型参数确定。
