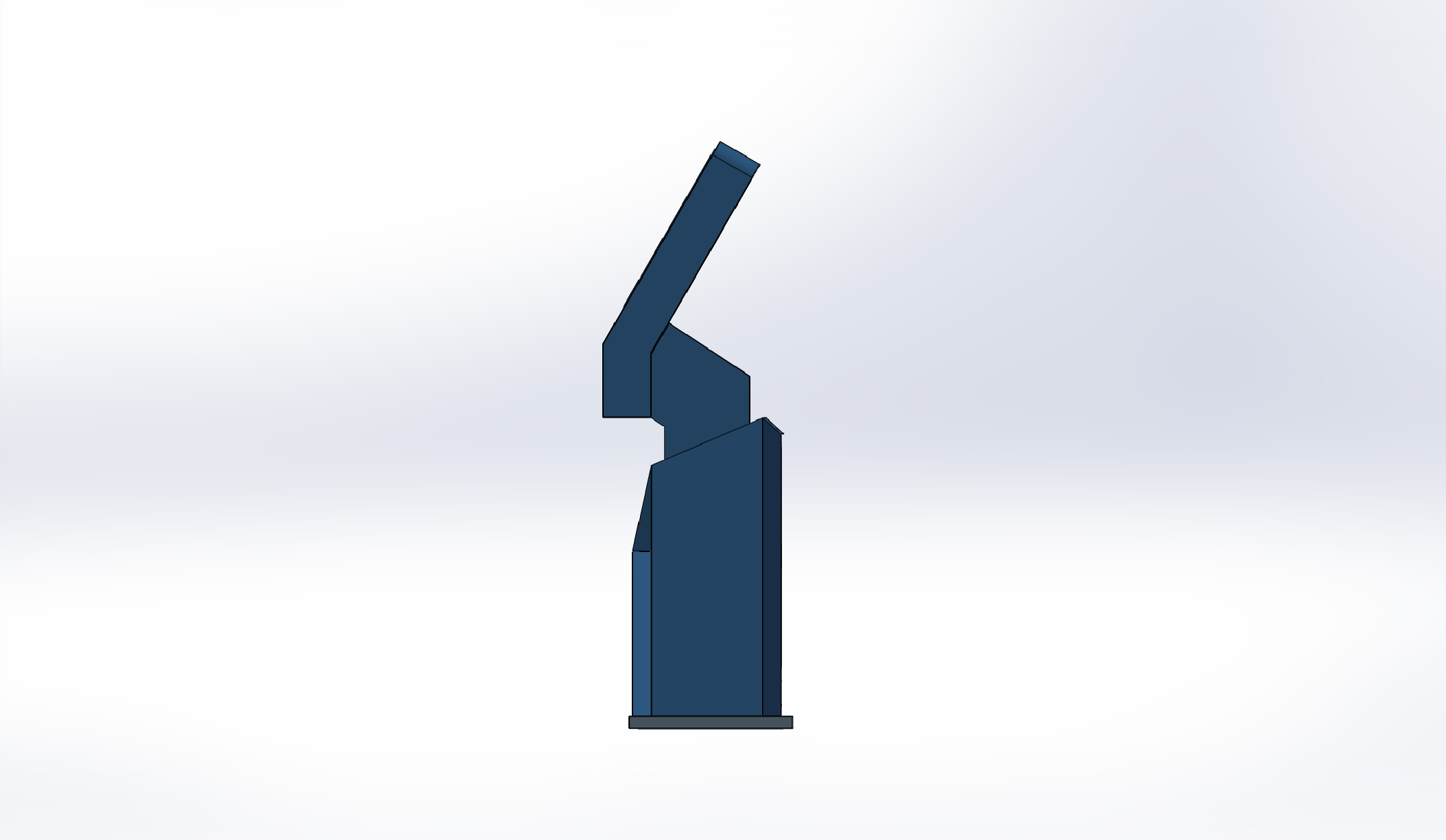

工控箱体总装
（ID:3747005）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 01_左侧折弯壳.SLDPRT | 166.01K |
| 2 | 02_右侧折弯壳.SLDPRT | 217.56K |
| 3 | 03_正面凸筋斜板.SLDPRT | 137.06K |
| 4 | 04_上盖_外置颈定位孔.SLDPRT | 249.73K |
| 5 | 05_后检修框.SLDPRT | 307.21K |
| 6 | 06_后检修门.SLDPRT | 267.58K |
| 7 | 07_底座_采用新样式.SLDPRT | 384.10K |
| 8 | 08_底座加强筋.SLDPRT | 194.79K |
| 9 | 09_连接颈_后顶折弯壳.SLDPRT | 254.63K |
| 10 | 10_连接颈_前封折板.SLDPRT | 115.05K |
| 11 | 11_操作箱_R40侧顶整板.SLDPRT | 157.25K |
| 12 | 12_操作箱_前操作面板.SLDPRT | 178.62K |
| 13 | 13_操作箱_后检修框.SLDPRT | 183.00K |
| 14 | 14_操作箱_下前框及底板.SLDPRT | 133.88K |
| 15 | 15_操作箱_后检修门.SLDPRT | 255.52K |
| 16 | 16_屏幕按钮盖板_背面固定.SLDPRT | 188.68K |
| 17 | 17_操作箱_下门折弯面板.SLDPRT | 260.33K |
| 18 | 工控箱体_整机钣金修改版.SLDASM | 326.39K |
此图纸下载需要120金币
立即下载
发布者
模型信息
图纸ID：3747005
图纸格式：sldprt,sldasm
文件大小：3.88M
所需金币：120
上传时间：2026-10-15 19:27:28
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2025
标签
工控箱
钣金
操作箱
柜体
装配
图纸简介

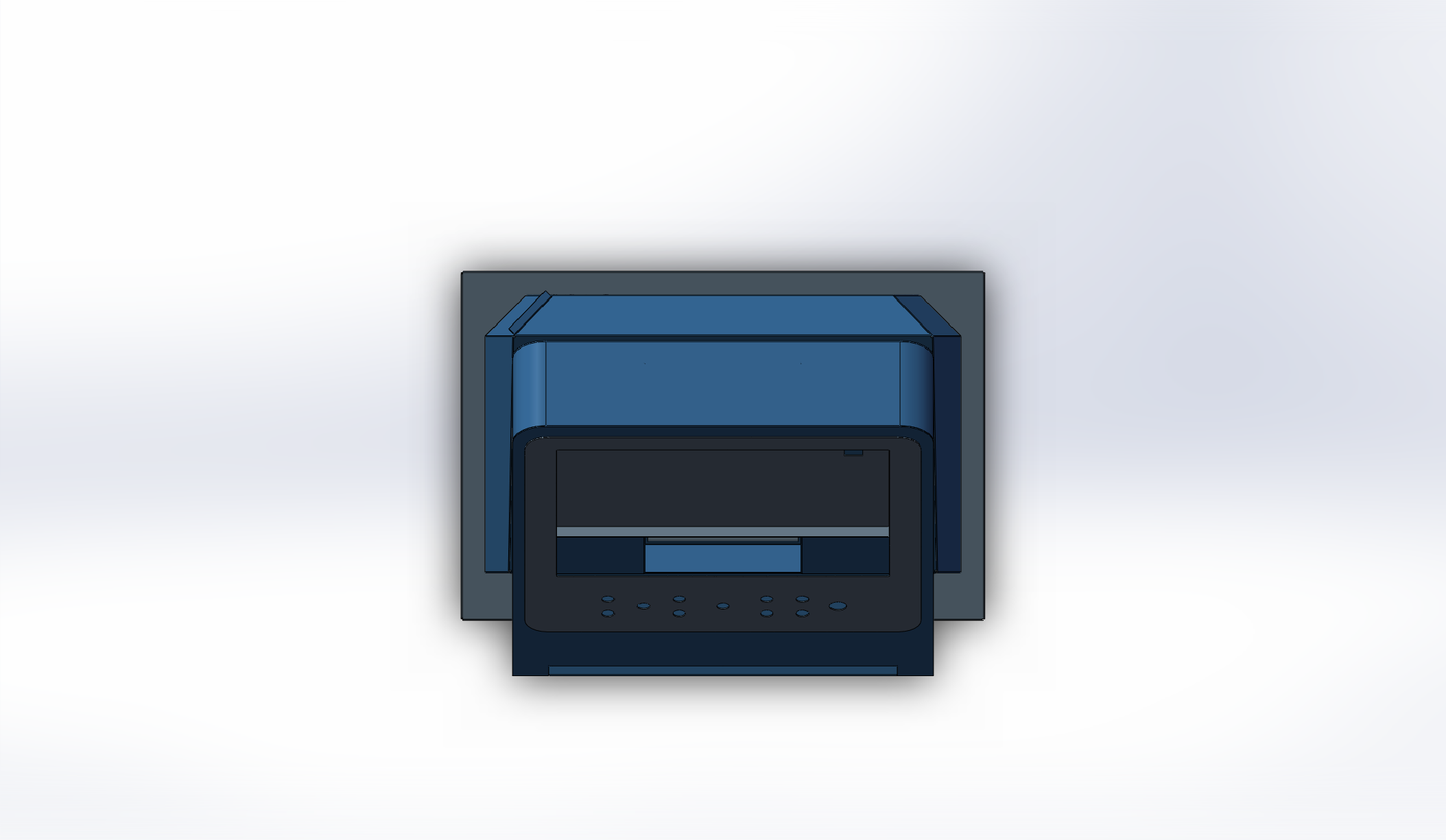

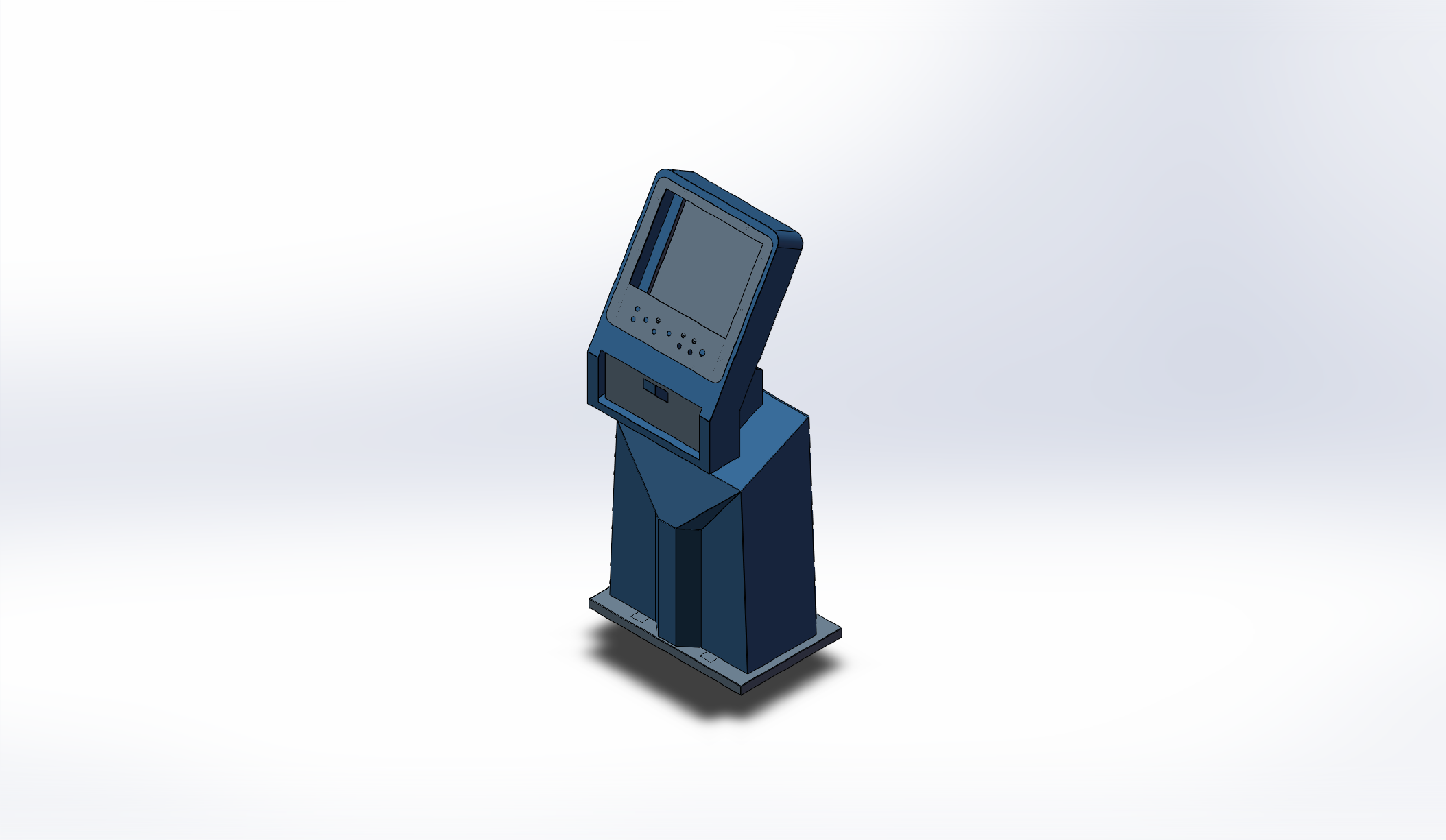

工控箱体钣金装配模型，由下部立式柜体、连接颈、上部操作箱、底座及检修门组成。前部设操作面板与屏幕安装开口，后部设检修框和门板。零件保留钣金基体法兰、边线法兰及展开等原生特征，可用于箱体外形、面板开孔与折弯结构参考。文件包含完整装配引用及零件，不含电气接线和控制程序。
