2306--锁紧垫片复合模设计（冲压模具含CAD图纸）
（ID:3751429）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

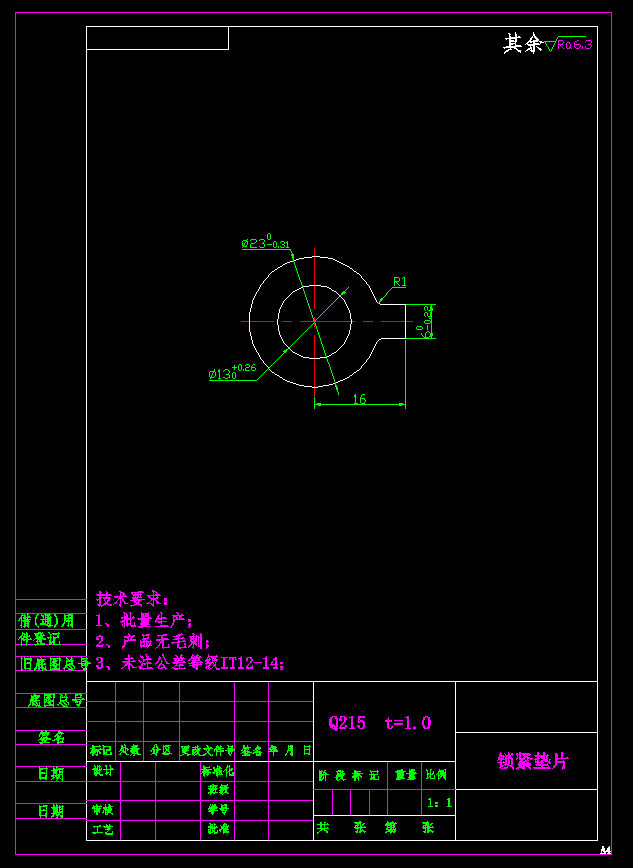

| 1 | 0工件尺寸.png | 24.58K |
| 2 | 上模板，模柄.png | 26.14K |

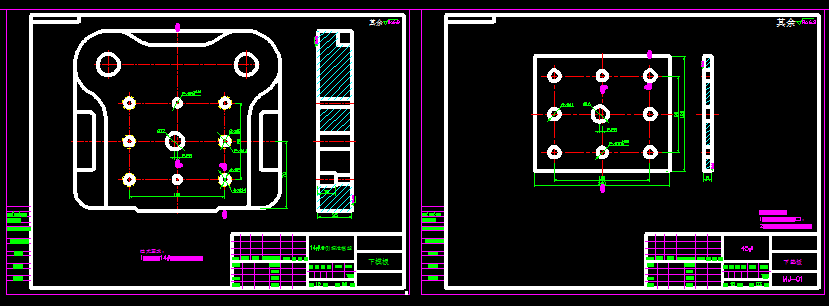

| 3 | 下模板，垫板.png | 19.16K |
| 4 | 凹模，凸凹模设计.png | 71.50K |

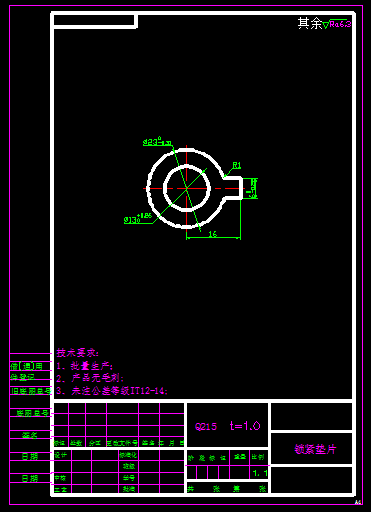

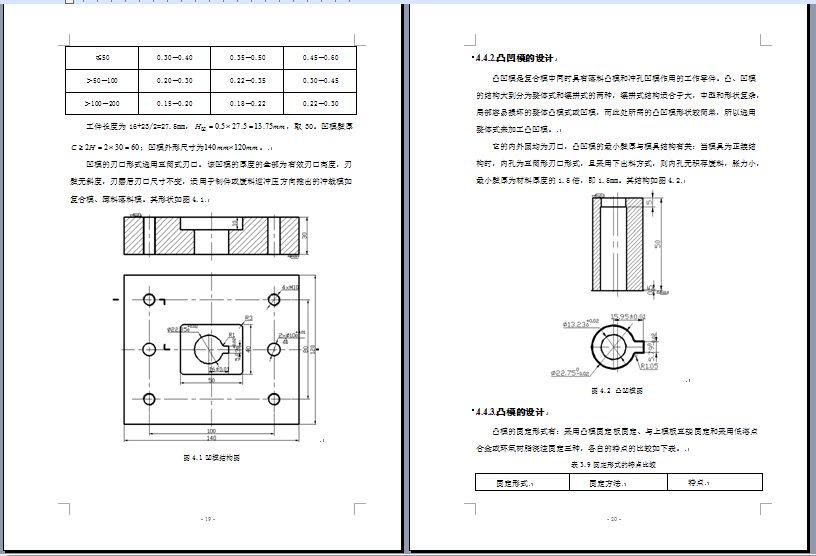

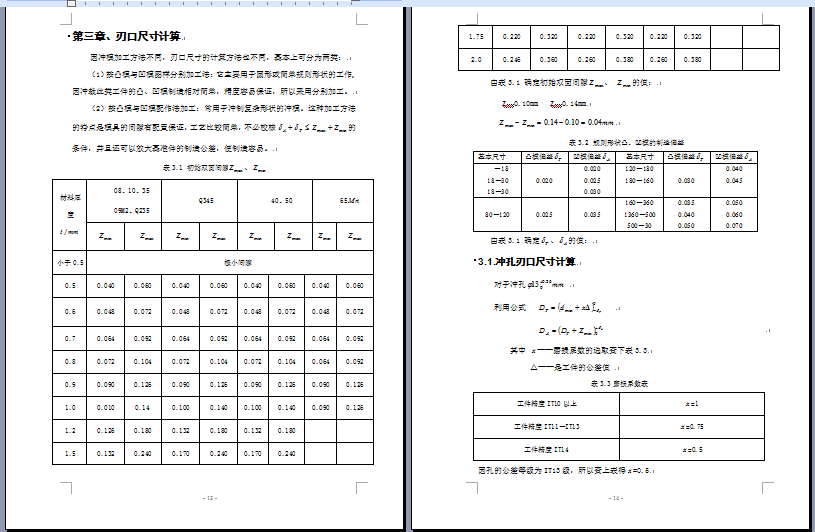

| 5 | 刃口尺寸计算.png | 47.60K |

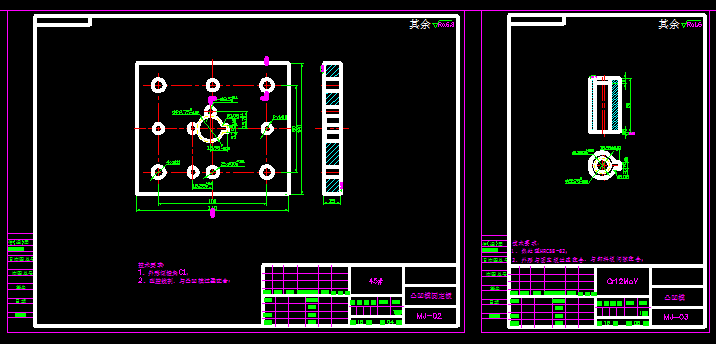

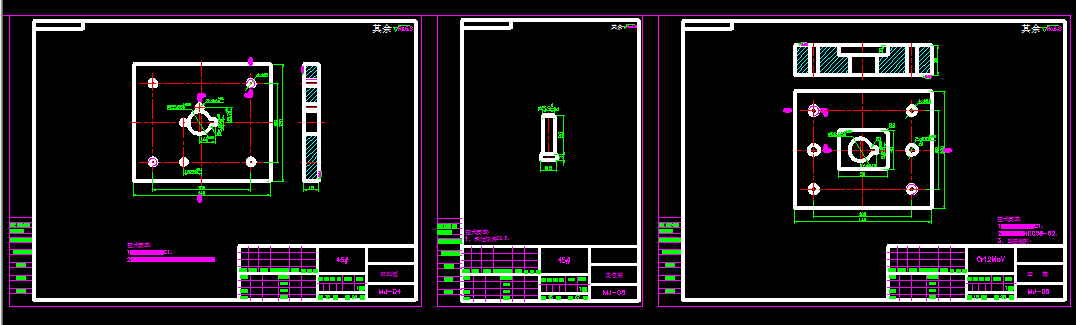

| 6 | 卸料板，凹模.png | 22.23K |

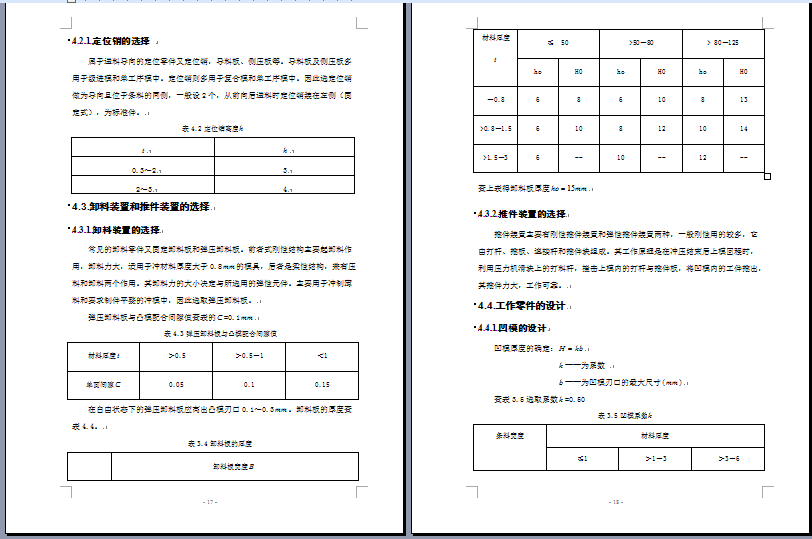

| 7 | 卸料装置设计.png | 52.46K |

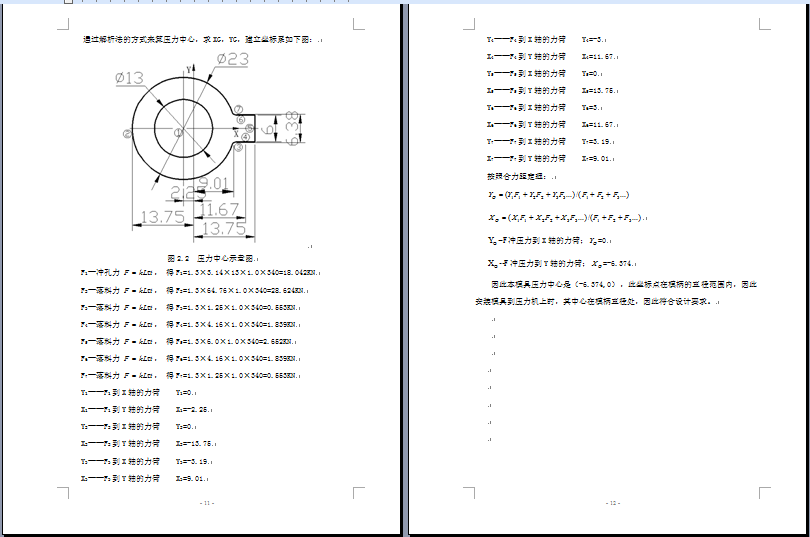

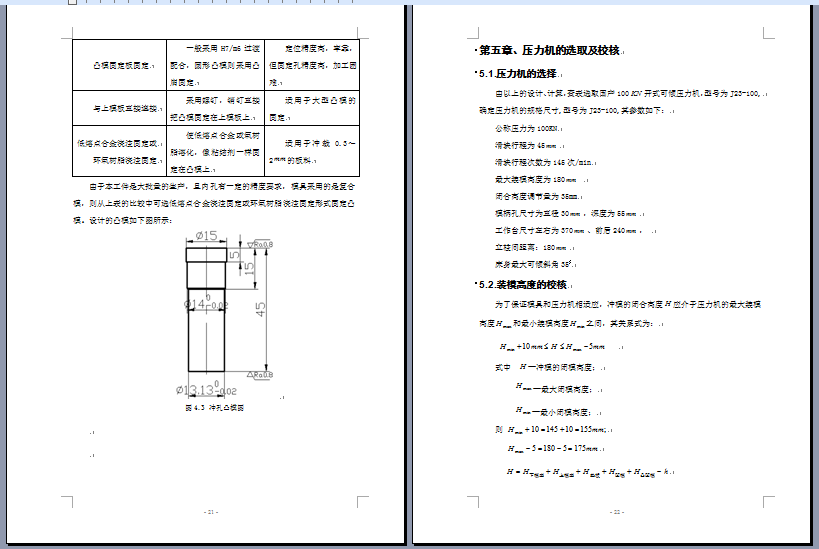

| 8 | 压力中心计算.png | 56.95K |
| 9 | 压力机选择，校核.png | 56.29K |

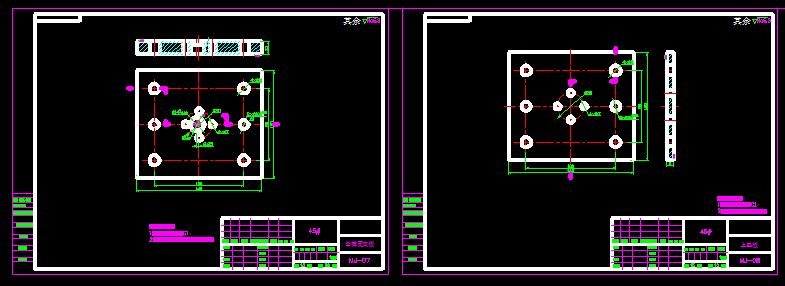

| 10 | 固定板，凸凹模.png | 20.28K |
| 11 | 固定板，垫板.png | 14.62K |

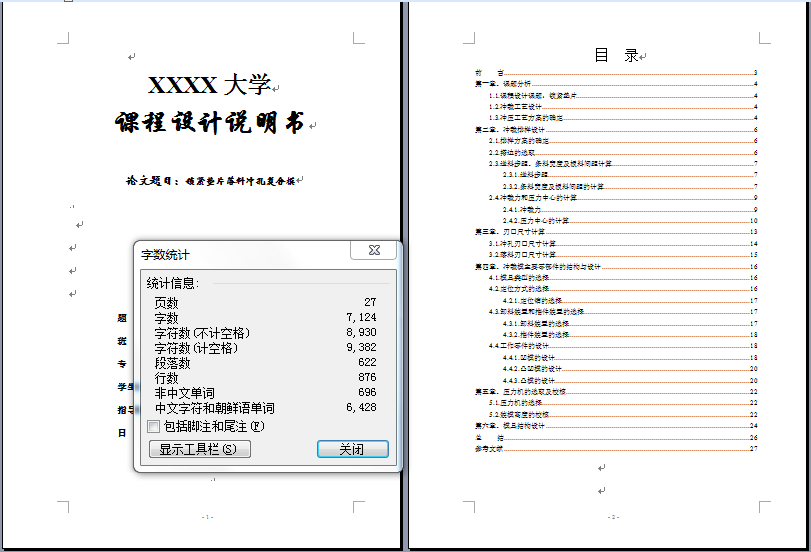

| 12 | 字数统计，目录.png | 51.24K |

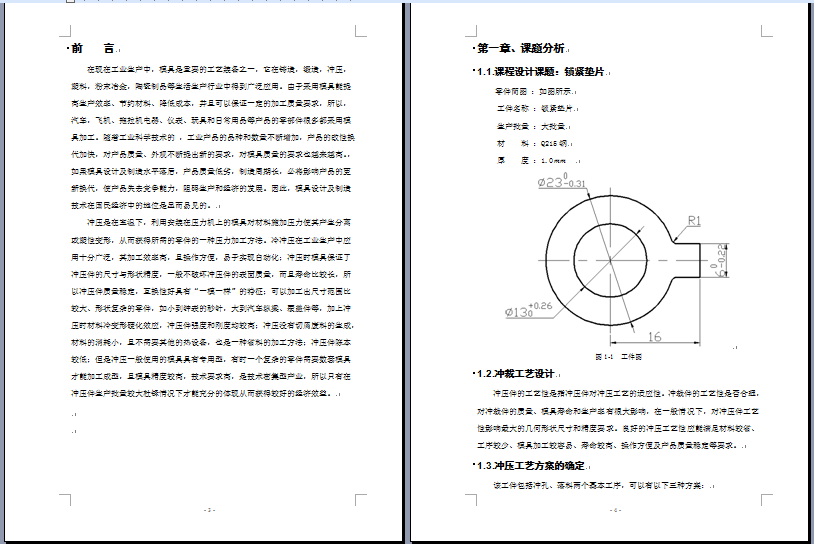

| 13 | 工件分析.png | 84.84K |
| 14 | 工件图.png | 16.20K |

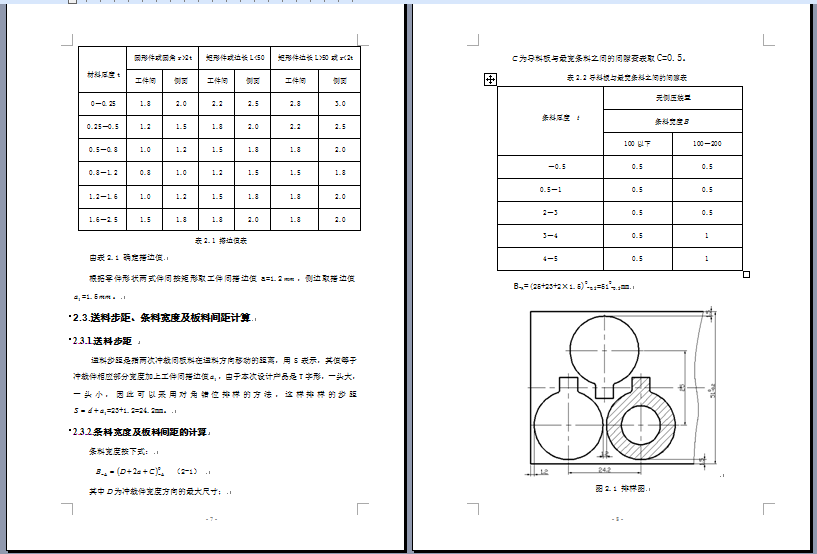

| 15 | 拍样设计.png | 54.67K |
| 16 | 推料板，凸模.png | 17.92K |

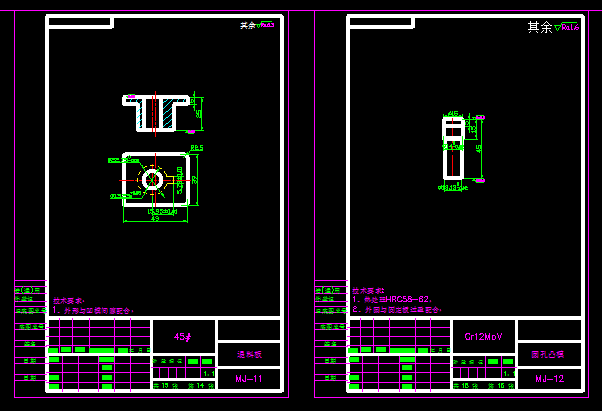

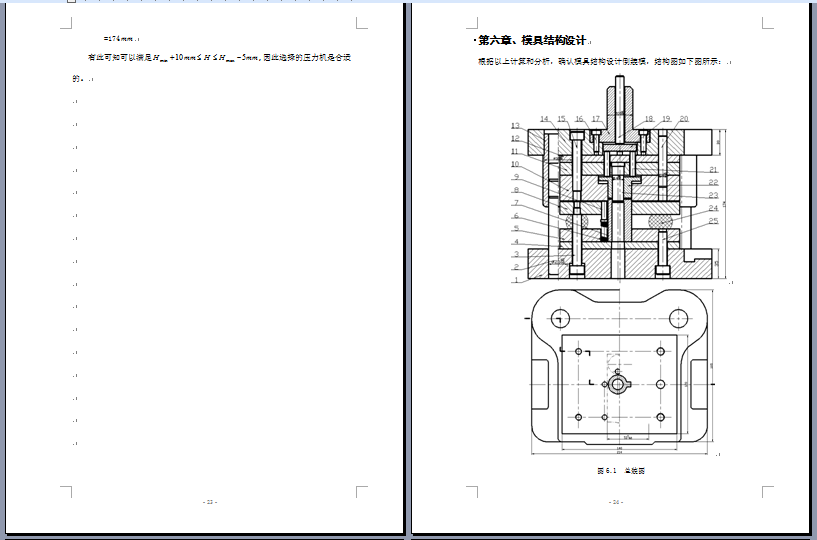

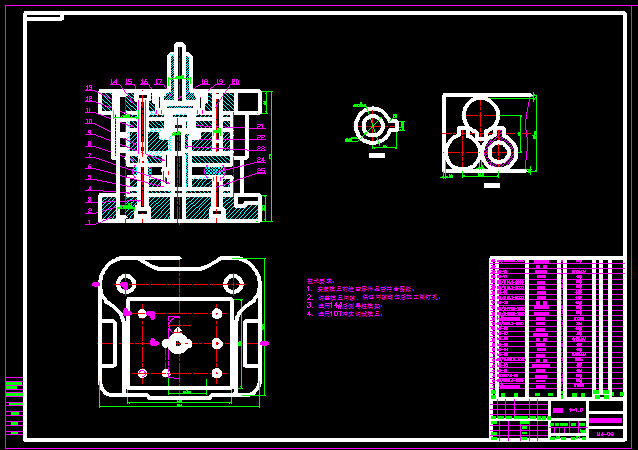

| 17 | 模具结构设计.png | 68.85K |
| 18 | 装配图.png | 30.05K |
| 19 | 模具设计与制造设计说明书.doc | 558.50K |

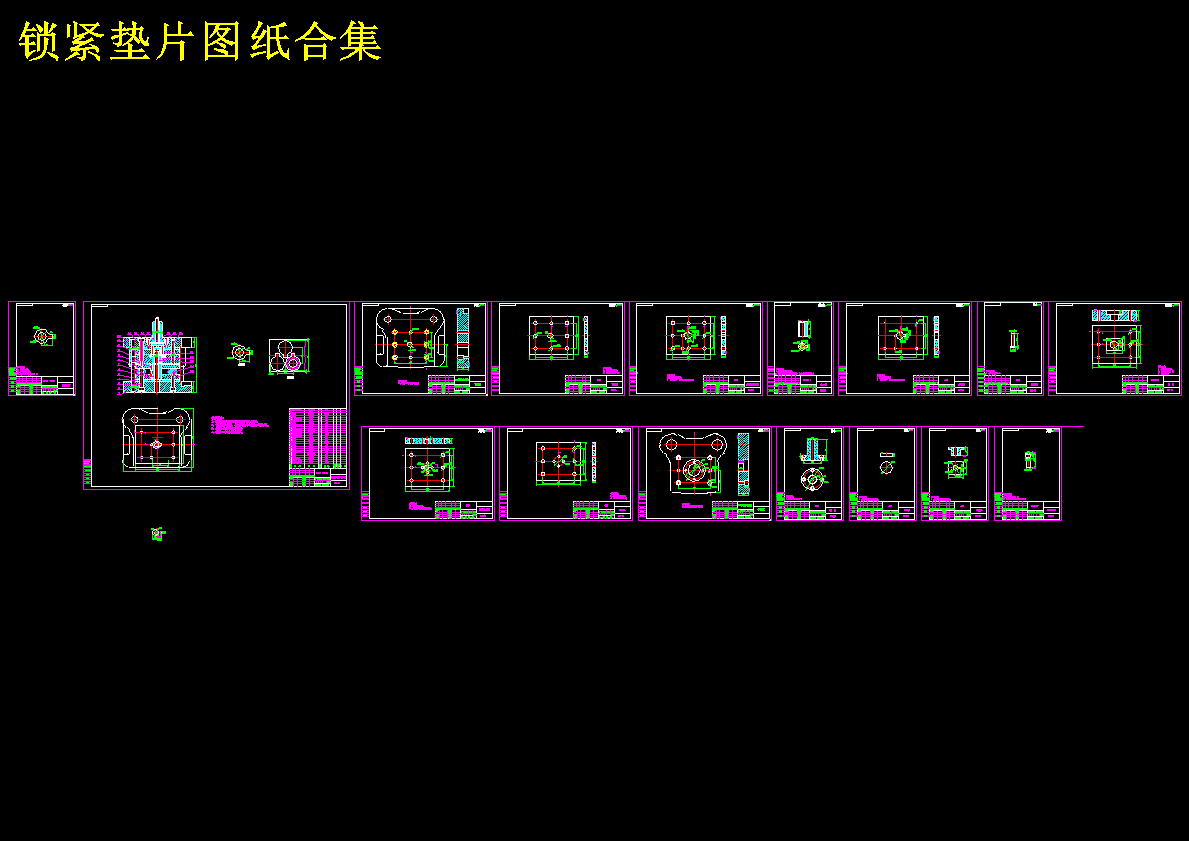

| 20 | 锁紧垫片图纸合集.dwg | 336.48K |
| 21 | 锁紧垫片图纸合集.PDF | 891.94K |

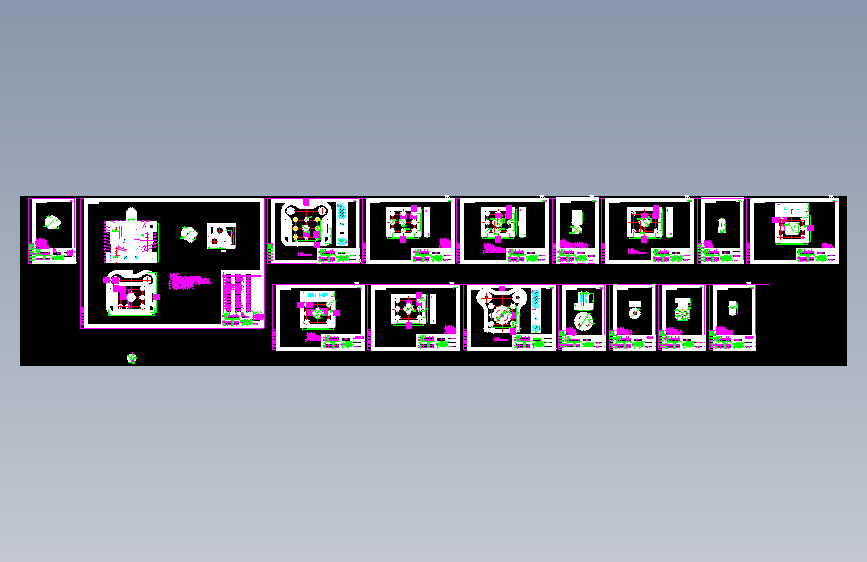

| 22 | 锁紧垫片图纸合集.png | 25.63K |
