宽度800，内转弯半径700，90度滚筒输送机
（ID:3759336）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 宽度800，内转弯半径700，90度滚筒输送机.step | 3.56M |
此图纸下载需要65金币
立即下载
发布者
模型信息
图纸ID：3759336
图纸格式：step
文件大小：808.8KB
所需金币：65
上传时间：2026-10-21 12:38:44
是否可编辑：
软件版本：STEP
标签
图纸简介

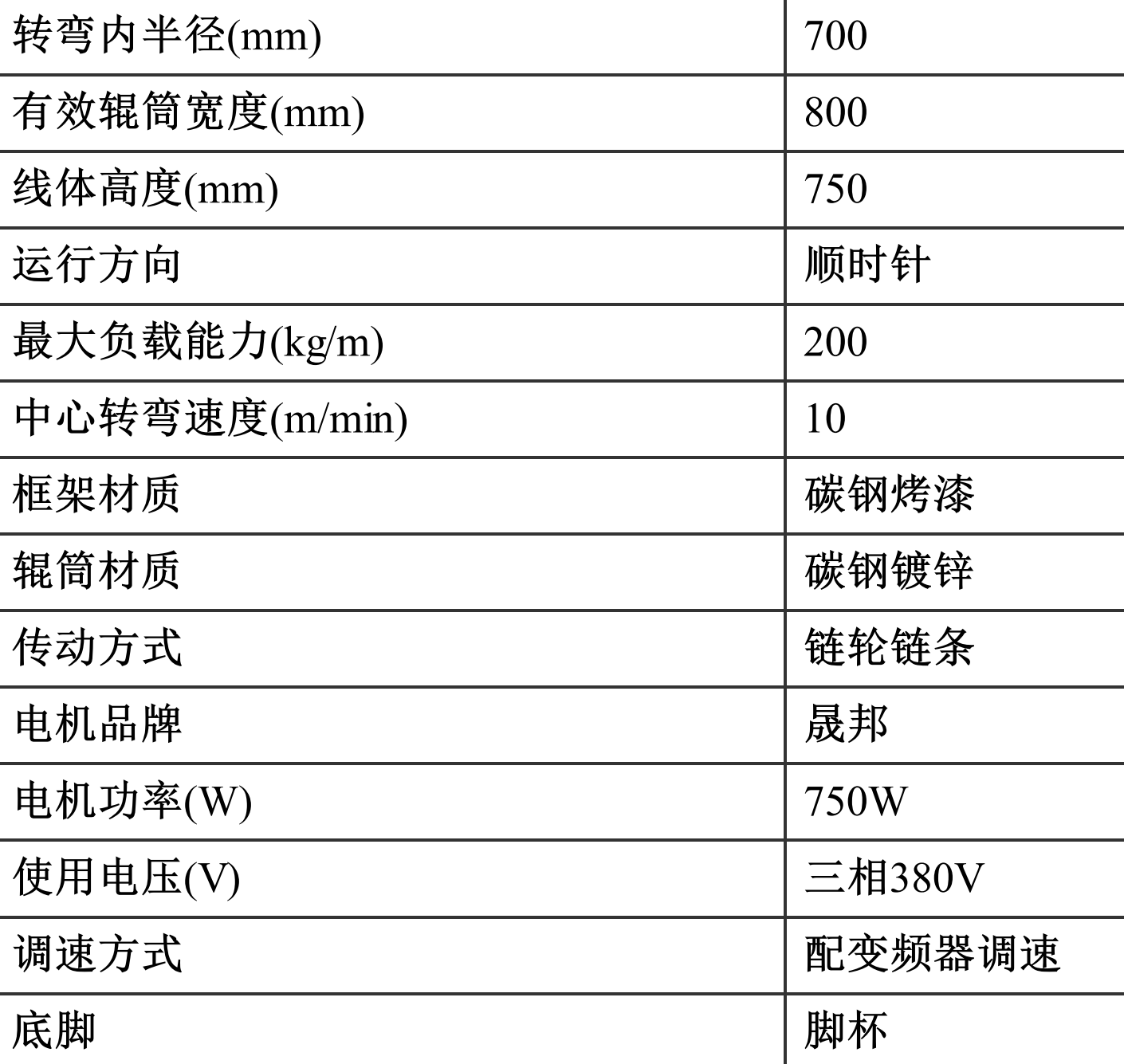

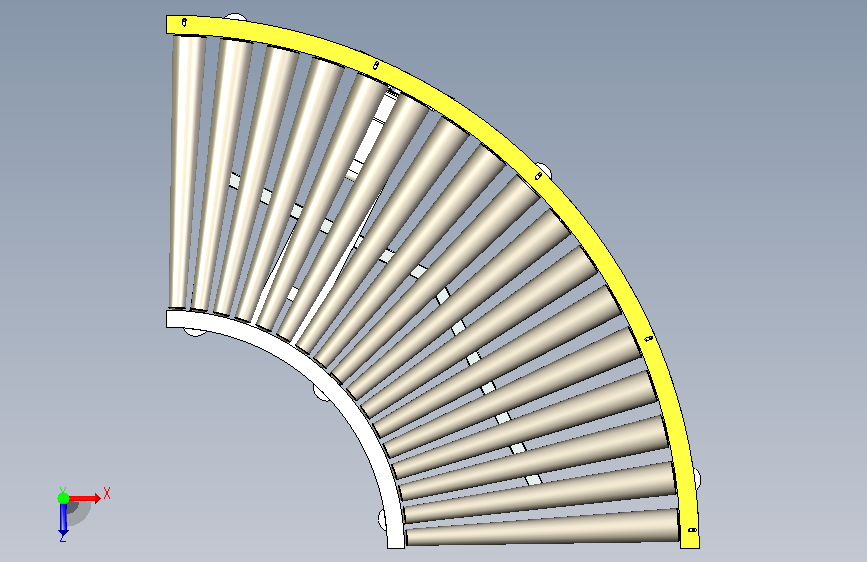

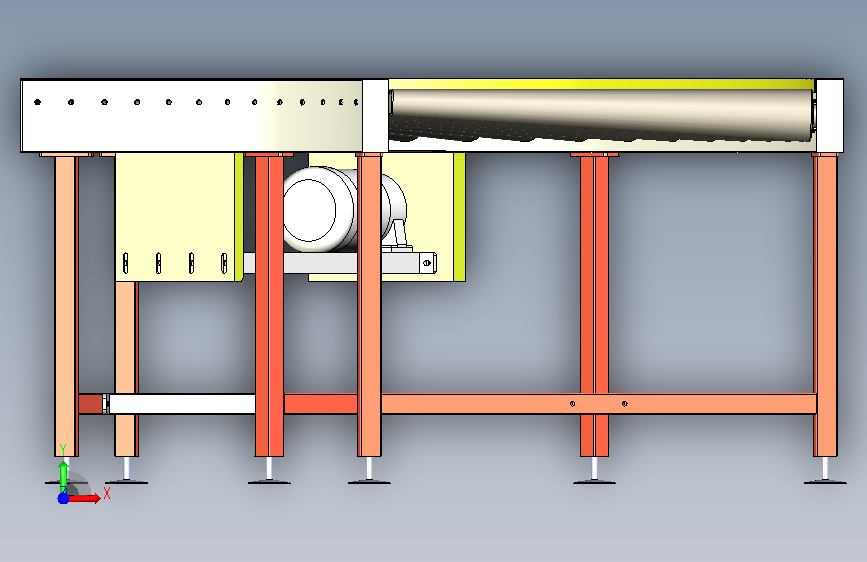

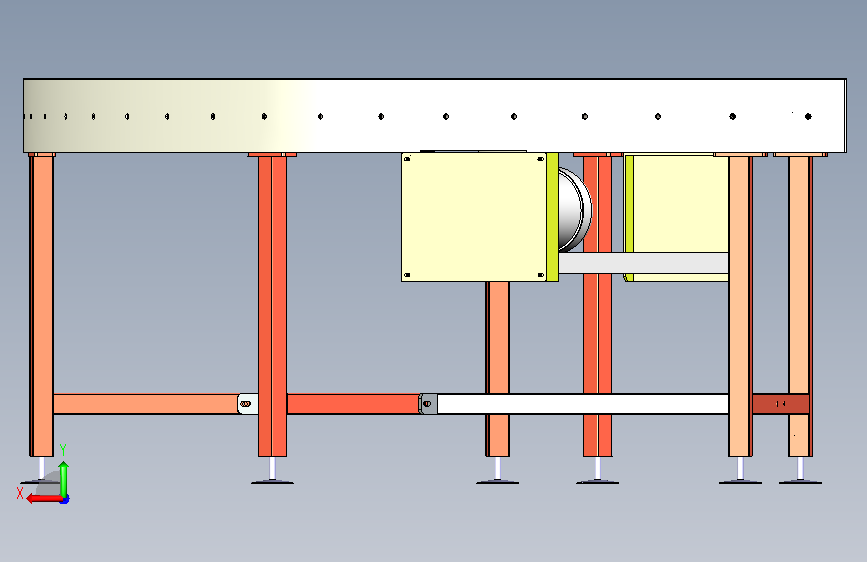

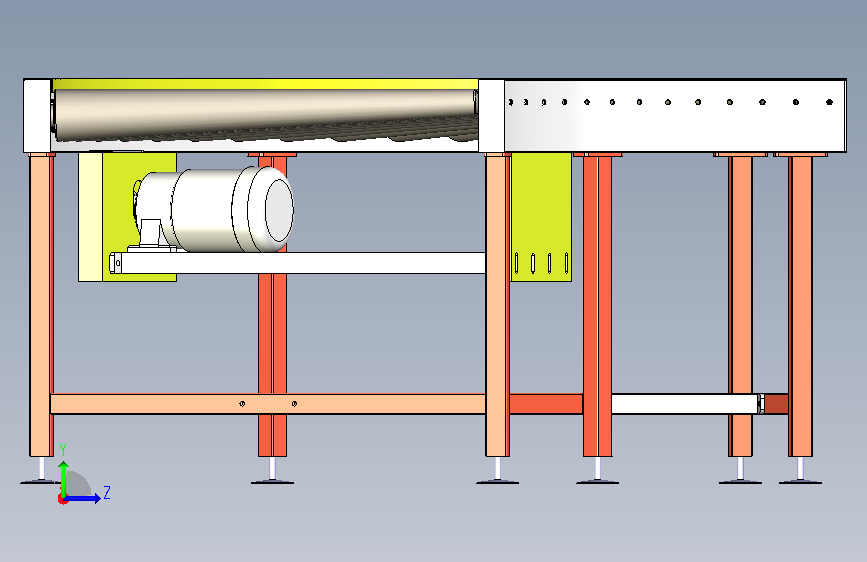

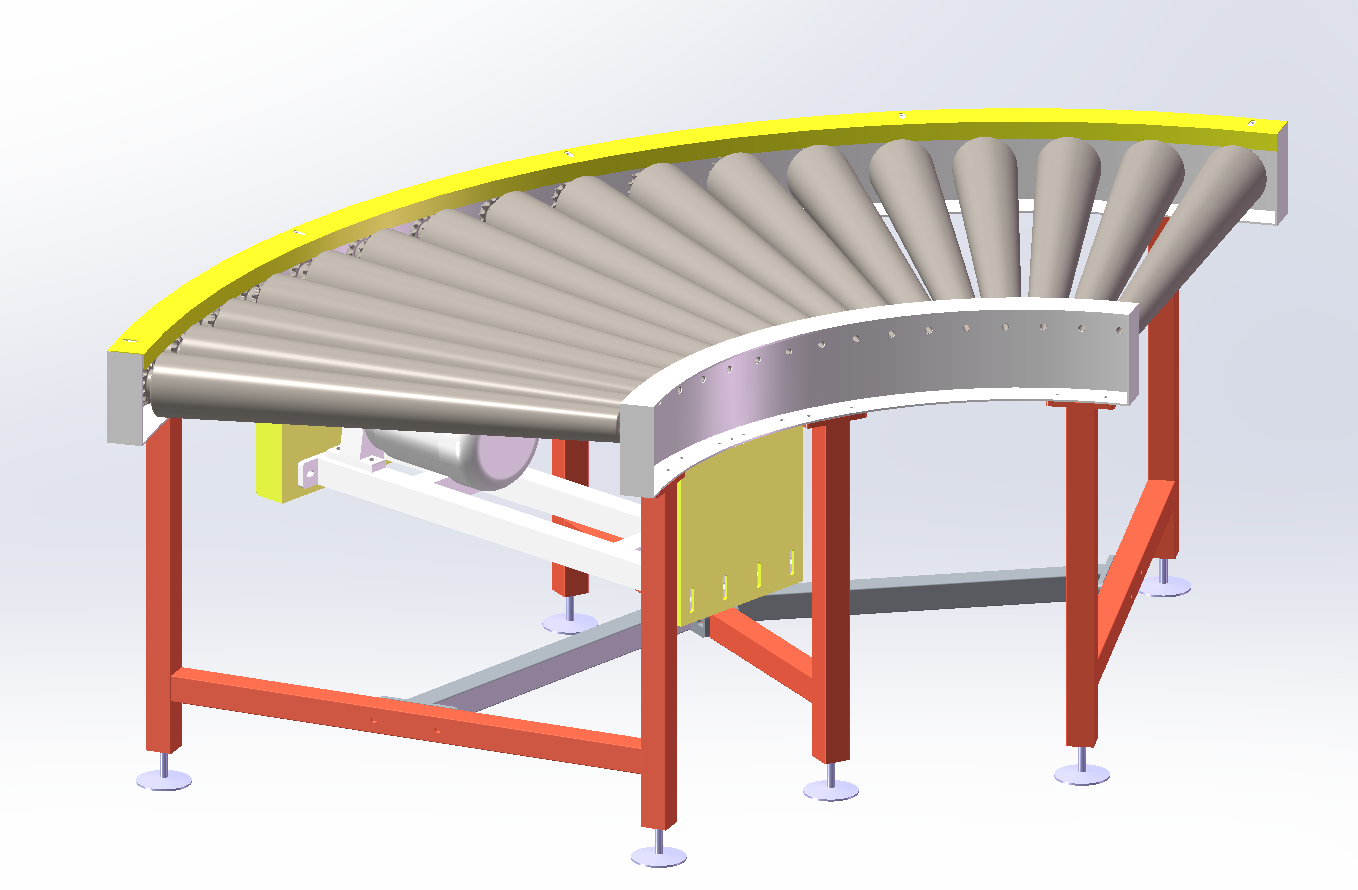

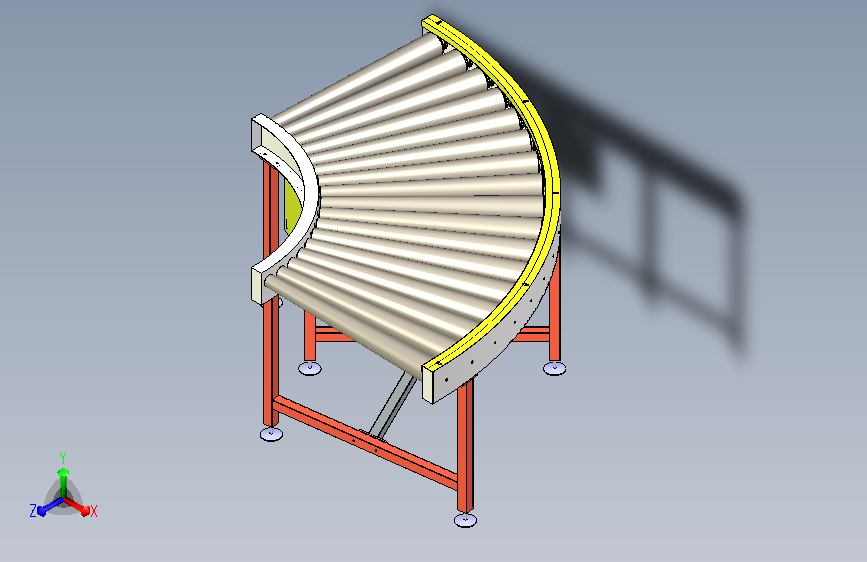

此附件为90°拐弯辊道线三维模型，转弯内半径为700mm，有效辊筒宽度为800mm，高度为700mm，最大负载200kg，电机功率为750w，框架材质为碳钢烤漆，辊筒材质为：镀锌碳钢，传动方式为：链条传动，是成熟产品，欢迎大家下载
