5-29No7.2A-高压离心风机
（ID:3761858）
改图/画图
截图
AI截图渲染
✨AI图片渲染

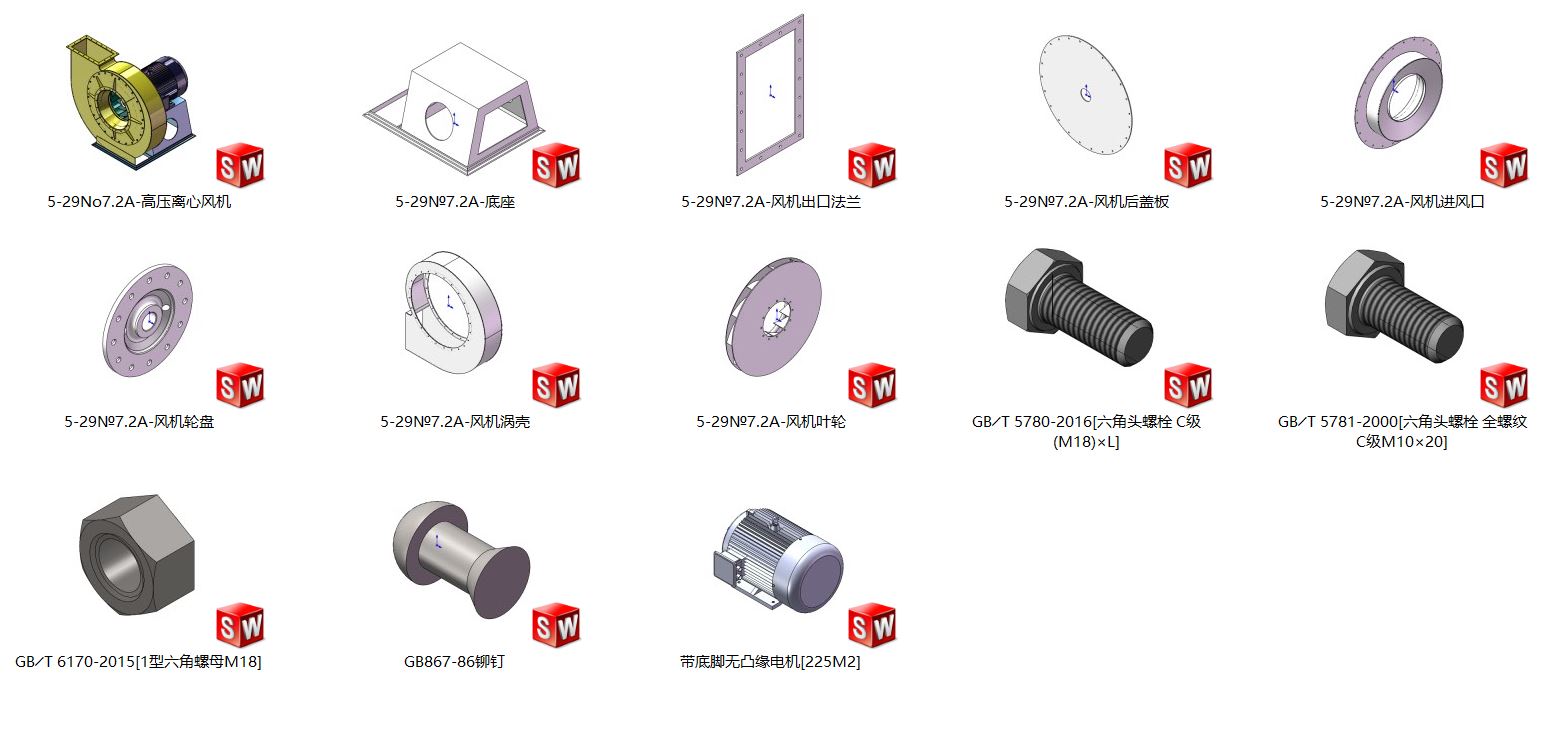

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 5-29No7.2A-高压离心风机.SLDASM | 1.13M |
| 2 | 5-29№7.2A-底座.SLDPRT | 149.69K |
| 3 | 5-29№7.2A-风机出口法兰.SLDPRT | 84.33K |
| 4 | 5-29№7.2A-风机叶轮.SLDPRT | 246.47K |
| 5 | 5-29№7.2A-风机后盖板.SLDPRT | 91.59K |
| 6 | 5-29№7.2A-风机涡壳.SLDPRT | 287.19K |
| 7 | 5-29№7.2A-风机轮盘.SLDPRT | 224.12K |
| 8 | 5-29№7.2A-风机进风口.SLDPRT | 265.98K |
| 9 | GB867-86铆钉.SLDPRT | 139.46K |
| 10 | GB╱T5780-2016[六角头螺栓C级M18×L].sldprt | 357.37K |
| 11 | GB╱T5781-2000[六角头螺栓全螺纹C级M10×20].sldprt | 231.28K |
| 12 | GB╱T6170-2015[1型六角螺母M18].sldprt | 135.80K |
| 13 | 带底脚无凸缘电机[225M2].SLDPRT | 1.05M |
此图纸下载需要120金币
立即下载
发布者
模型信息
图纸ID：3761858
图纸格式：sldasm,sldprt
文件大小：4.29M
所需金币：120
上传时间：2026-10-23 17:45:52
是否可编辑：
软件版本：SOLIDWORKS 2018
标签
离心风机
高压风机
风机
风机模型
通风风机
图纸简介

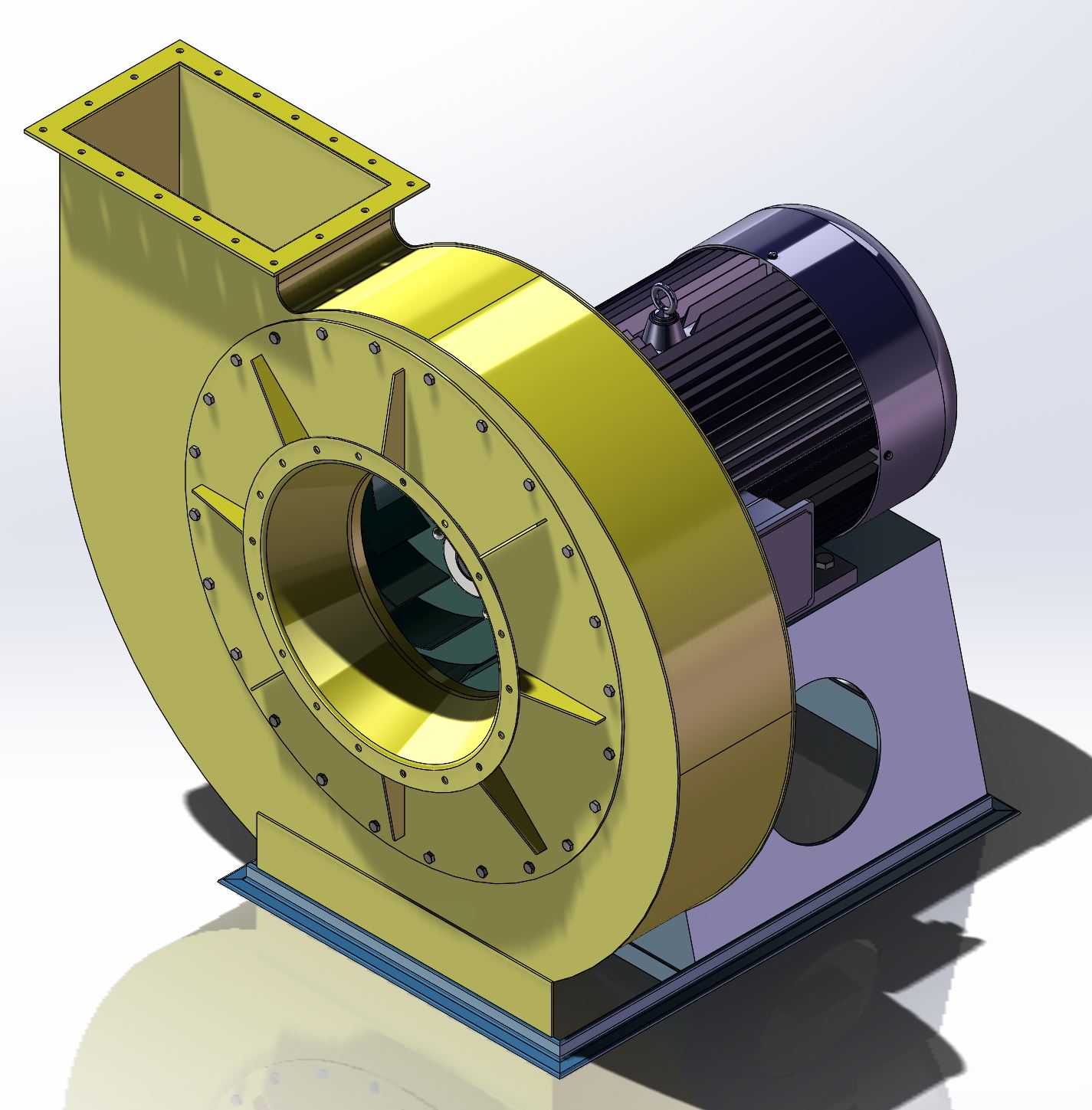

风机型号:5-29№7.2A
电机：Y225m2-45KW
风量：5600～11217m³/h
全压: 6270～8600pa
本模型为定制型风机高压风制作图建模设计
（1）概述
1）用途。5-29型高压离心通风机用于输送、吸引空气，以及输送无腐蚀性、不自燃、不含有黏性物质的气体。尤其适用于棉绒加工输送，也可用于冲天炉吹炼。输送介质的温度一般不超过80°℃。介质中所含尘土及硬质细颗粒不大于150mg／m3。此类型风机具有效率高、能耗低，是目前国内在高压风机中较理想的风机。
2）形式。此类型风机为单吸入，机号有No．5.5、No．6.5、No．7.5、No．8.5四种。可制成右旋和左旋两种
