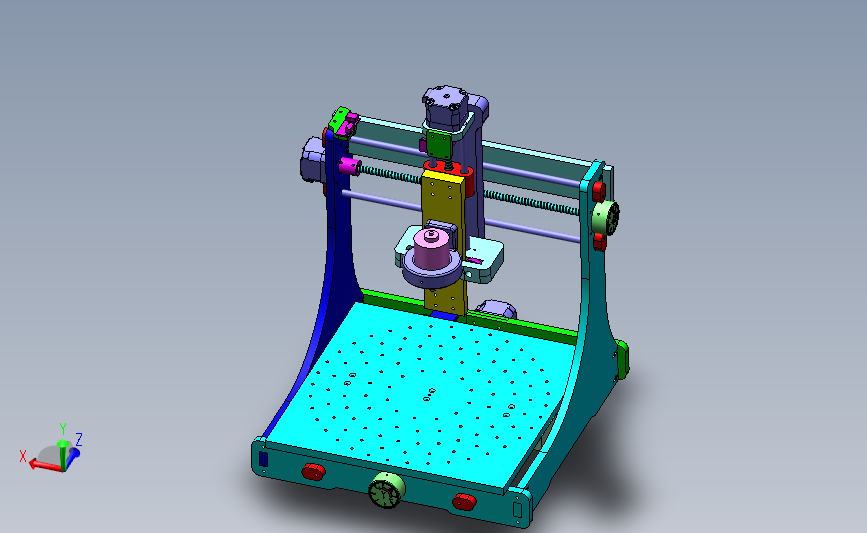

通用微型CNC数控铣床（ID:401974）

机械设备 / 机加工设备 / 通用微型CNC数控铣床

©非原创

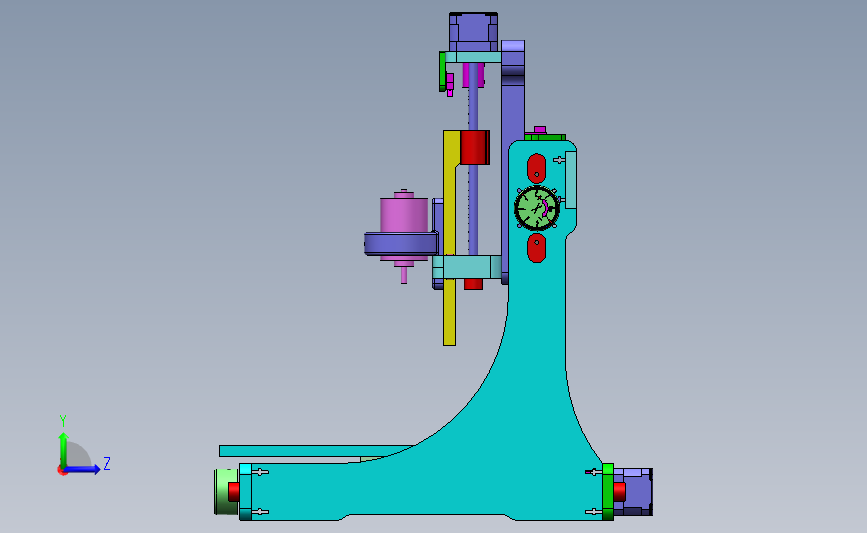

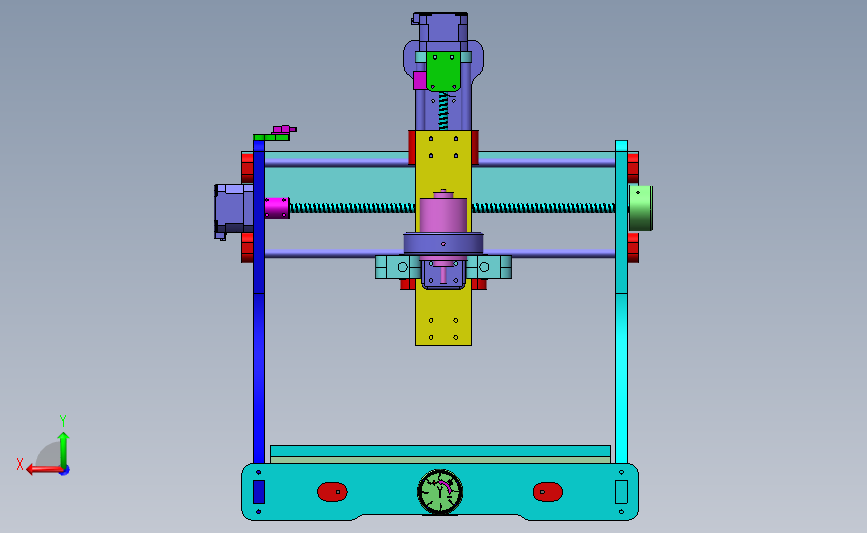

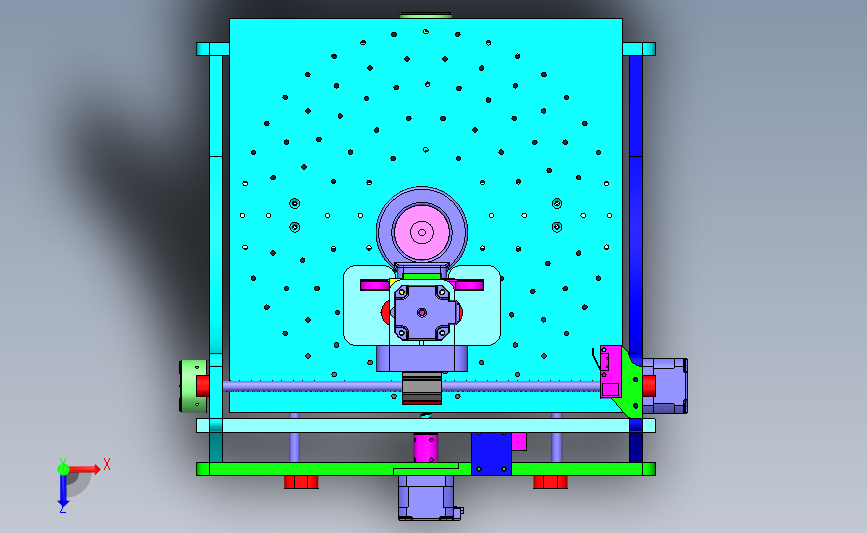

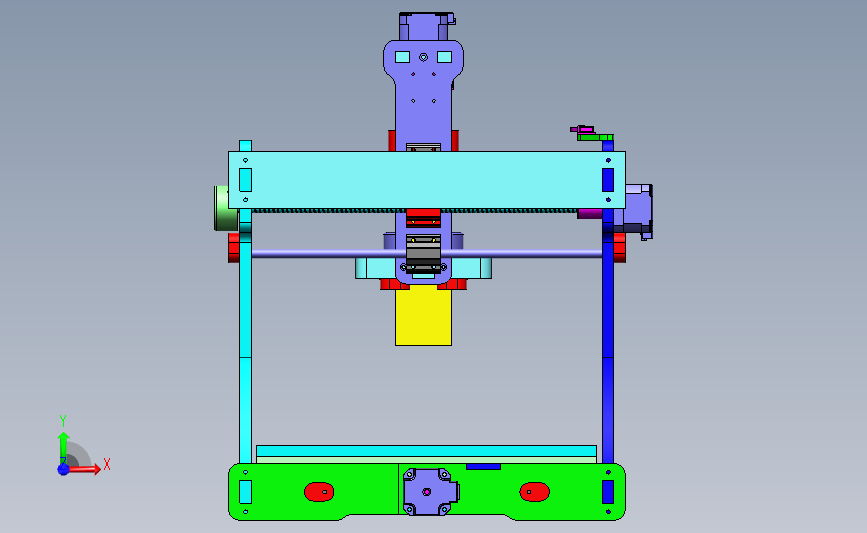

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16699629267744.zip	28.70M

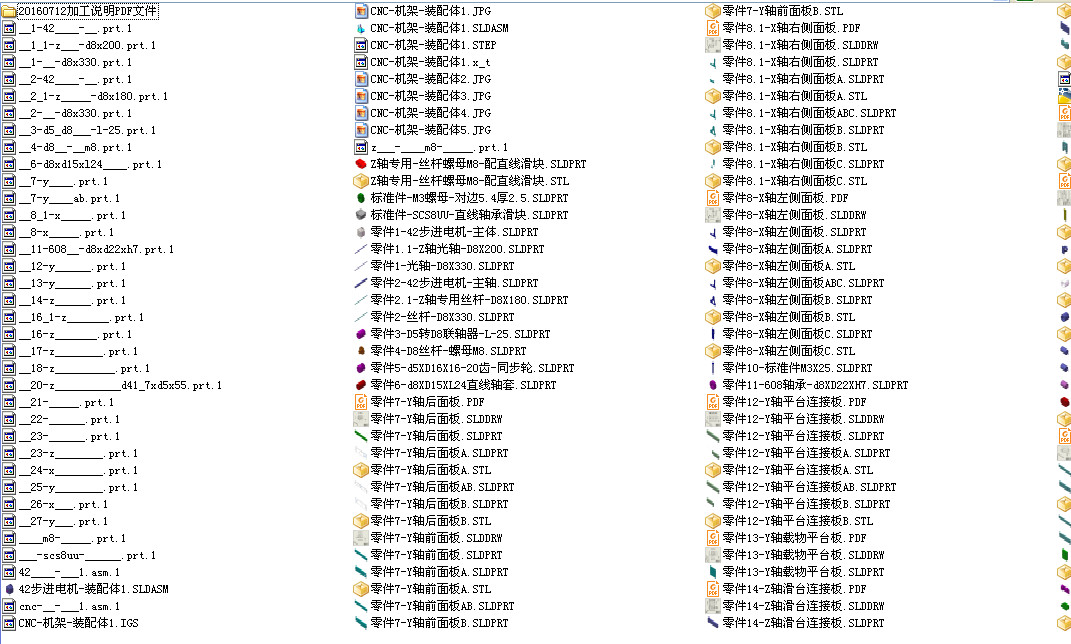

2	2017-04-12_221333.jpg	227.56K
3	42步进电机-装配体1.SLDASM	392.50K
4	CNC-机架-装配体1.IGS	32.92M

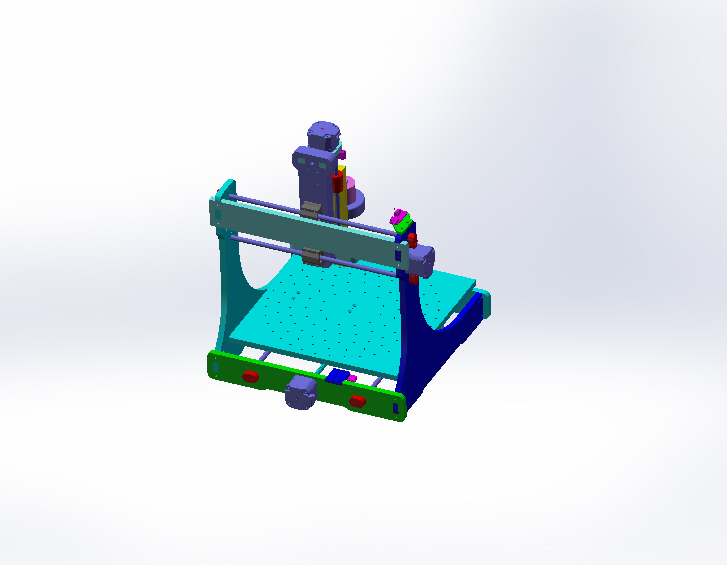

5	CNC-机架-装配体1.JPG	98.81K
6	CNC-机架-装配体1.SLDASM	4.06M
7	CNC-机架-装配体1.STEP	17.26M

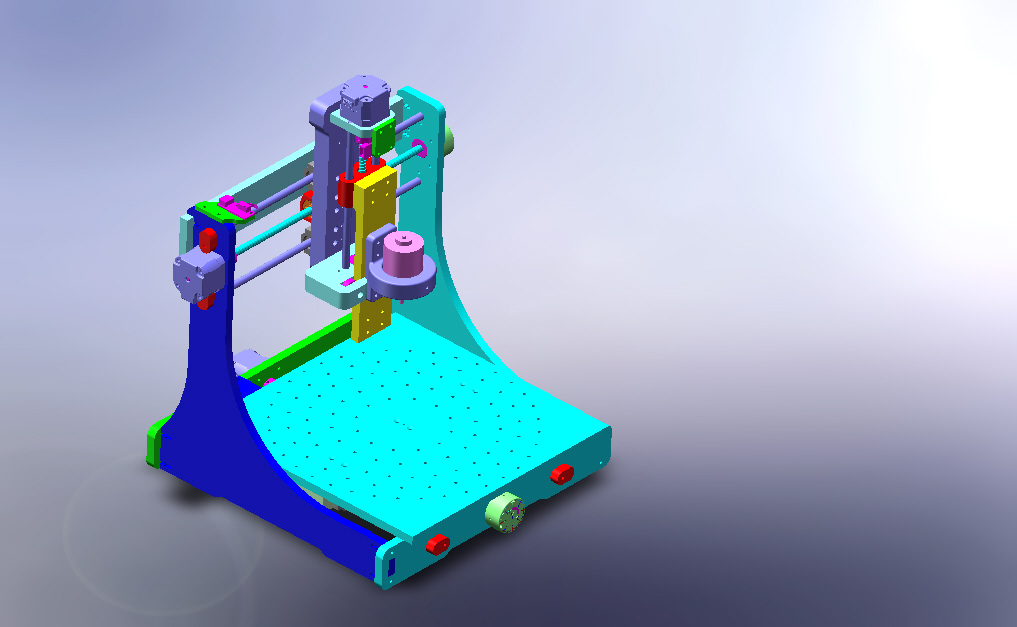

8	CNC-机架-装配体2.JPG	186.94K

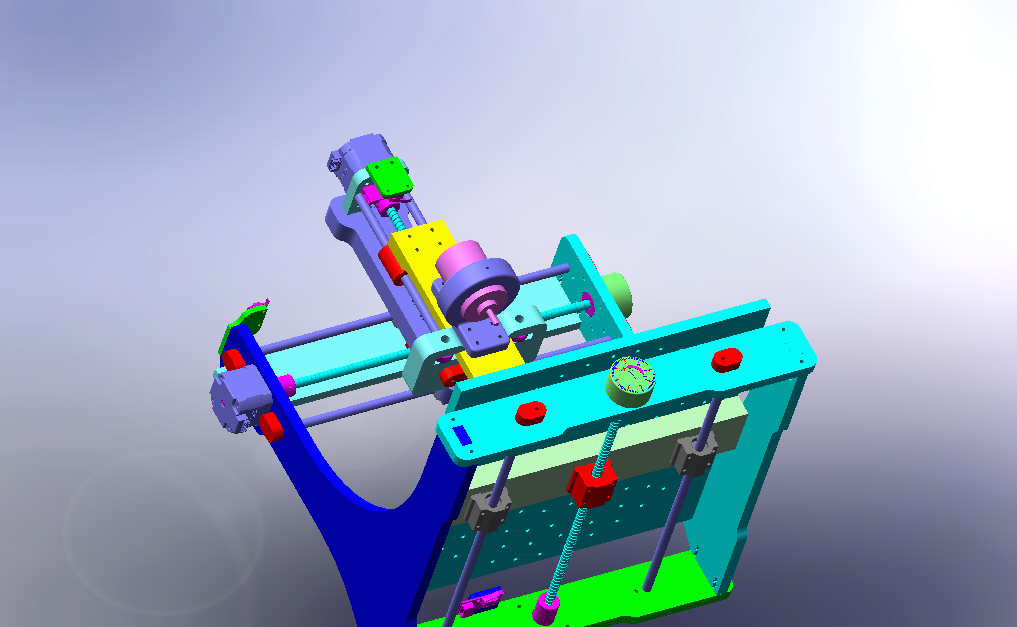

9	CNC-机架-装配体3.JPG	259.36K

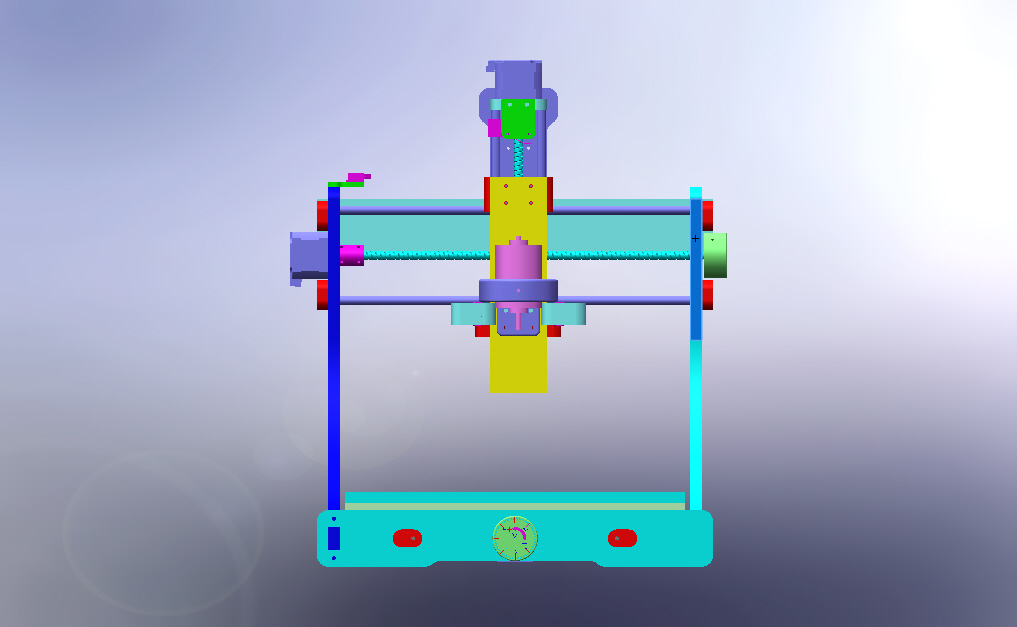

10	CNC-机架-装配体4.JPG	120.31K

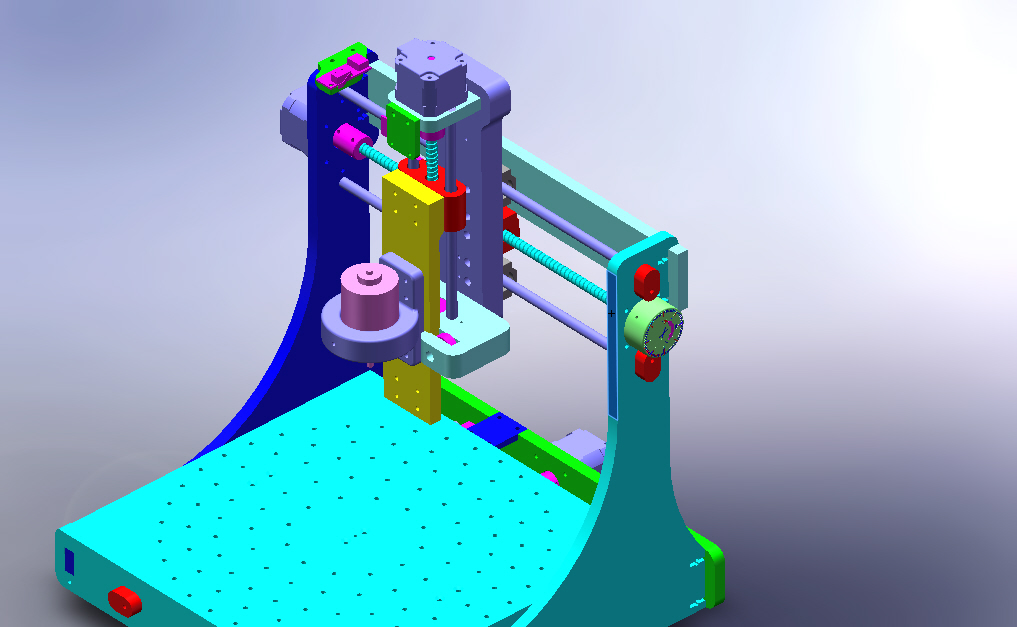

11	CNC-机架-装配体5.JPG	221.07K
12	Z轴专用-丝杆螺母M8-配直线滑块.SLDPRT	586.00K
13	丝杆螺母M8-配直线滑块.SLDPRT	485.50K
14	标准件-M3螺母-对边5.4厚2.5.SLDPRT	176.00K
15	标准件-SCS8UU-直线轴承滑块.SLDPRT	474.00K
16	陀螺主体01.SLDPRT	154.00K
17	陀螺柄部02.SLDPRT	171.00K
18	零件1-42步进电机-主体.SLDPRT	1.61M
19	零件1-光轴-D8X330.SLDPRT	133.50K
20	零件1.1-Z轴光轴-D8X200.SLDPRT	138.50K
21	零件10-标准件M3X25.SLDPRT	169.50K
22	零件11-608轴承-d8XD22XH7.SLDPRT	273.50K
23	零件12-Y轴平台连接板.PDF	76.29K
24	零件12-Y轴平台连接板.SLDDRW	492.50K
25	零件12-Y轴平台连接板.SLDPRT	252.50K
26	零件12-Y轴平台连接板A.SLDPRT	255.50K
27	零件12-Y轴平台连接板AB.SLDPRT	268.00K
28	零件12-Y轴平台连接板B.SLDPRT	478.50K
29	零件13-Y轴载物平台板.PDF	109.27K
30	零件13-Y轴载物平台板.SLDDRW	1.28M
31	零件13-Y轴载物平台板.SLDPRT	456.00K
32	零件14-Z轴滑台连接板.PDF	94.27K
33	零件14-Z轴滑台连接板.SLDDRW	838.50K
34	零件14-Z轴滑台连接板.SLDPRT	508.00K
35	零件15-Z轴滑台安装底板.SLDPRT	297.00K
36	零件16-Z轴电机安装板上.bak	55.38K
37	零件16-Z轴电机安装板上.DWG	73.16K
38	零件16-Z轴电机安装板上.PDF	78.22K
39	零件16-Z轴电机安装板上.SLDDRW	589.00K
40	零件16-Z轴电机安装板上.SLDPRT	290.00K
41	零件16.1-Z轴电机安装板下.SLDPRT	410.50K
42	零件17-Z轴主轴电机安装架.PDF	73.88K
43	零件17-Z轴主轴电机安装架.SLDDRW	581.00K
44	零件17-Z轴主轴电机安装架.SLDPRT	224.50K
45	零件18-Z轴主轴电机安装连接板.SLDPRT	441.50K
46	零件19-D41.7电机转D27.6电机配套环.SLDPRT	172.50K
47	零件19-D41.7电机转D30.4电机配套环.SLDPRT	165.00K
48	零件2-42步进电机-主轴.SLDPRT	156.50K
49	零件2-丝杆-D8X330.SLDPRT	1.71M
50	零件2.1-Z轴专用丝杆-D8X180.SLDPRT	1.10M
51	零件20-Z轴直流电机标准配置电机D41.7Xd5X55.SLDPRT	165.50K
52	零件20.1-Z轴直流电机标准配置电机D30.4Xd3.15X50.SLDPRT	266.00K
53	零件20.2-Z轴直流电机标准配置电机D27.6Xd2.3X37.7.SLDPRT	156.50K
54	零件21-光轴限位块.SLDPRT	143.50K
55	零件22-后横梁加强板-A.SLDPRT	232.00K
56	零件22-后横梁加强板-AB.SLDPRT	183.00K
57	零件22-后横梁加强板-B.SLDPRT	233.50K
58	零件22-后横梁加强板.PDF	68.02K
59	零件22-后横梁加强板.SLDDRW	383.00K
60	零件22-后横梁加强板.SLDPRT	192.00K
61	零件23-Z轴行程开关安装板.SLDPRT	178.50K
62	零件23-行程限位开关.SLDPRT	252.00K
63	零件24-X轴行程开关安装板.SLDPRT	184.00K
64	零件25-Y轴行程开关限位板.SLDPRT	162.00K
65	零件26-X轴手轮.SLDPRT	1.64M
66	零件27-Y轴手轮.SLDPRT	1.72M
67	零件3-D5转D8联轴器-L-25.SLDPRT	238.00K
68	零件4-D8丝杆-螺母M8.SLDPRT	321.50K
69	零件5-d5XD16X16-20齿-同步轮.SLDPRT	394.50K
70	零件6-d8XD15XL24直线轴套.SLDPRT	163.00K
71	零件7-Y轴前面板.SLDDRW	465.00K
72	零件7-Y轴前面板.SLDPRT	294.50K
73	零件7-Y轴前面板A.SLDPRT	342.00K
74	零件7-Y轴前面板AB.SLDPRT	339.00K
75	零件7-Y轴前面板B.SLDPRT	345.50K
76	零件7-Y轴后面板.PDF	76.91K
77	零件7-Y轴后面板.SLDDRW	535.00K
78	零件7-Y轴后面板.SLDPRT	353.50K
79	零件7-Y轴后面板A.SLDPRT	385.00K
80	零件7-Y轴后面板AB.SLDPRT	374.50K
81	零件7-Y轴后面板B.SLDPRT	376.50K
82	零件8-X轴左侧面板.PDF	84.39K
83	零件8-X轴左侧面板.SLDDRW	703.50K
84	零件8-X轴左侧面板.SLDPRT	509.00K
85	零件8-X轴左侧面板A.SLDPRT	569.50K
86	零件8-X轴左侧面板ABC.SLDPRT	606.50K
87	零件8-X轴左侧面板B.SLDPRT	647.50K
88	零件8-X轴左侧面板C.SLDPRT	618.50K
89	零件8.1-X轴右侧面板.PDF	65.35K
90	零件8.1-X轴右侧面板.SLDDRW	692.50K
91	零件8.1-X轴右侧面板.SLDPRT	524.00K
92	零件8.1-X轴右侧面板A.SLDPRT	569.00K
93	零件8.1-X轴右侧面板ABC.SLDPRT	579.00K
94	零件8.1-X轴右侧面板B.SLDPRT	648.00K
95	零件8.1-X轴右侧面板C.SLDPRT	609.50K
96	加工说明.txt	563B
97	机架-装配体1.JPG	98.81K
98	零件12-Y轴平台连接板.PDF	76.29K
99	零件13-Y轴载物平台板.PDF	109.27K
100	零件14-Z轴滑台连接板.PDF	94.27K
101	零件16-Z轴电机安装板上.PDF	78.22K
102	零件17-Z轴主轴电机安装架.PDF	73.88K
103	零件22-后横梁加强板.PDF	68.02K
104	零件7-Y轴后面板.PDF	76.91K
105	零件8-X轴左侧面板.PDF	84.39K
106	零件8.1-X轴右侧面板.PDF	65.35K
