密封测试件（ID:480249）

设备部件 / 连接与密封 / 密封测试件

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16758411693707.zip	23.75M
2	GB-T3452[1].3-2005液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则.pdf	885.55K

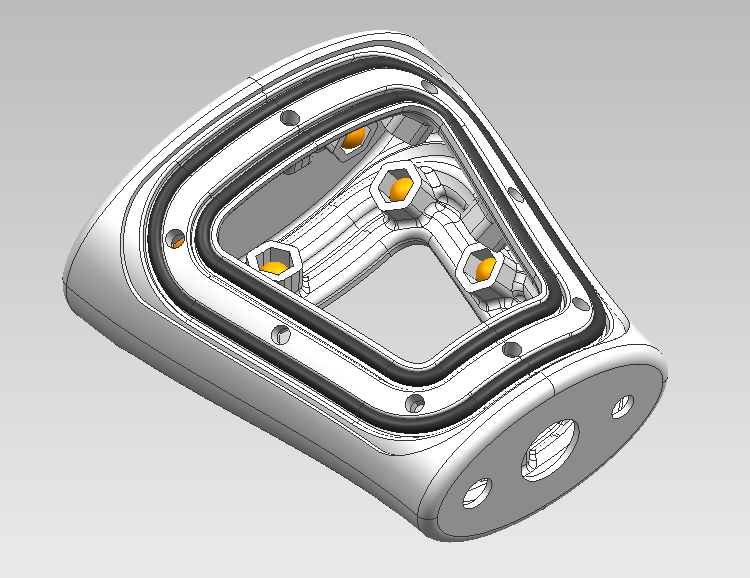

3	主体盒体.png	115.02K
4	侧视图.png	76.13K

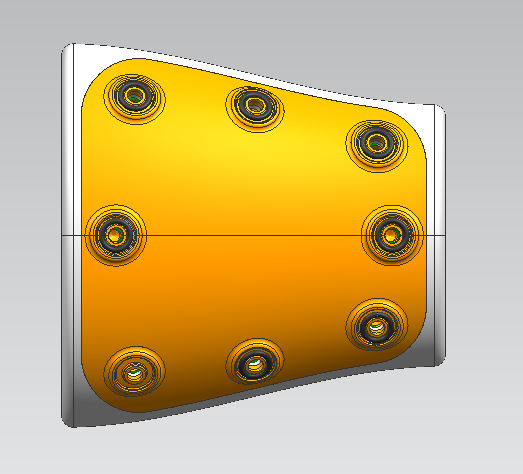

5	俯视图.png	77.48K
6	密封性能测试盒-装配图.prt	16.49M
7	密封测试盒.stp	12.55M
8	盒舱盖.prt	3.92M
9	螺帽-M3.prt	350.00K
10	螺帽.prt	289.50K

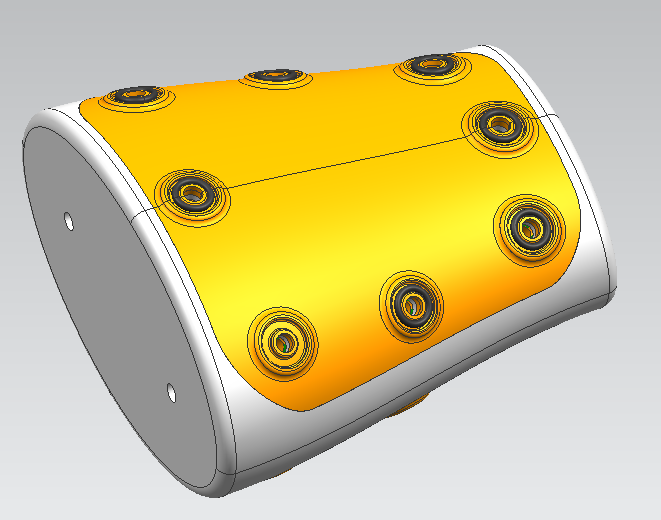

11	轴测图.png	104.18K
12	透明盒密封盖.prt	1.27M

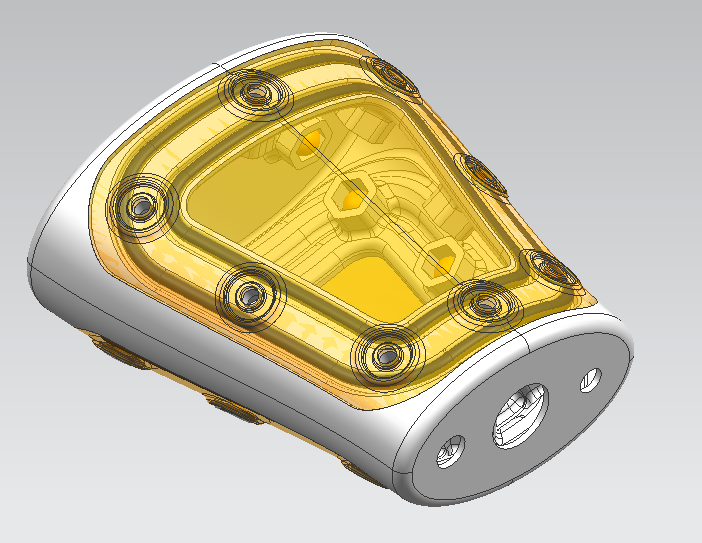

13	透视图.png	173.54K

此图纸下载需要10金币

立即下载

发布者

留胡子的芹菜

创作: 48

粉丝: 4

加入时间：2022-12-05

私信

关注

模型信息

图纸格式：pdf,prt

文件大小：24.32M

所需金币：10

上传时间：2023-02-08 15:26:13

是否可编辑：可修改，包括参数

版本：UG ug10.0

标签

防水密封

测试盒

图纸简介

O形密封圈是一种双向密封元件。安装时，O形密封圈在径向或轴向的初始压缩量，决定了O形密封圈的初始密封能力。系统压力作用于O形密封圈所产生的力，就是其总的密封力；该密封力随着系统压力的升高而增大。在压力作用下，O形圈的形状和具有高表面张力的液体相仿。压力朝各个方向等值传递。此作品可用于初学者3D打印出零件，快速理解O型圈防水密封的效果。可以通过侧面的接口来固定在设备上，或者附加配重，置于水中。此作品包含ug所有设计特征参数，可以进行编辑，原版本为ug1872，同时包含stp装配图格式
