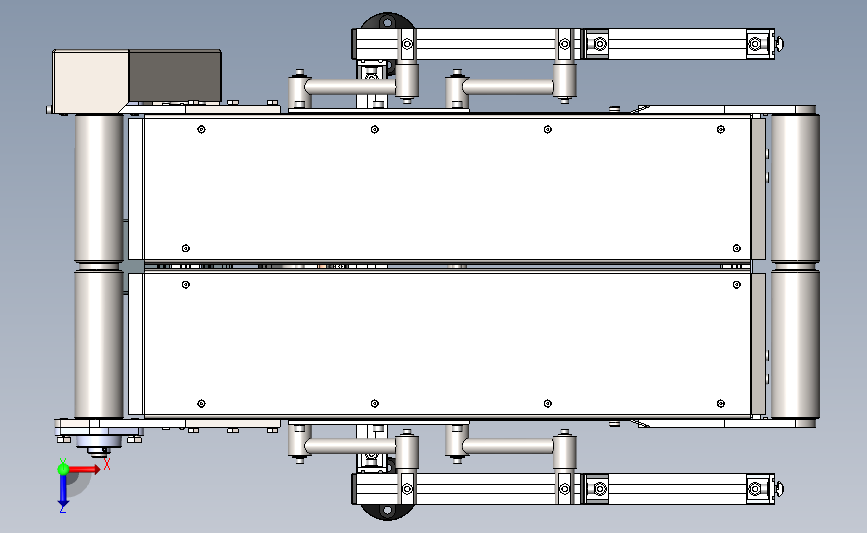

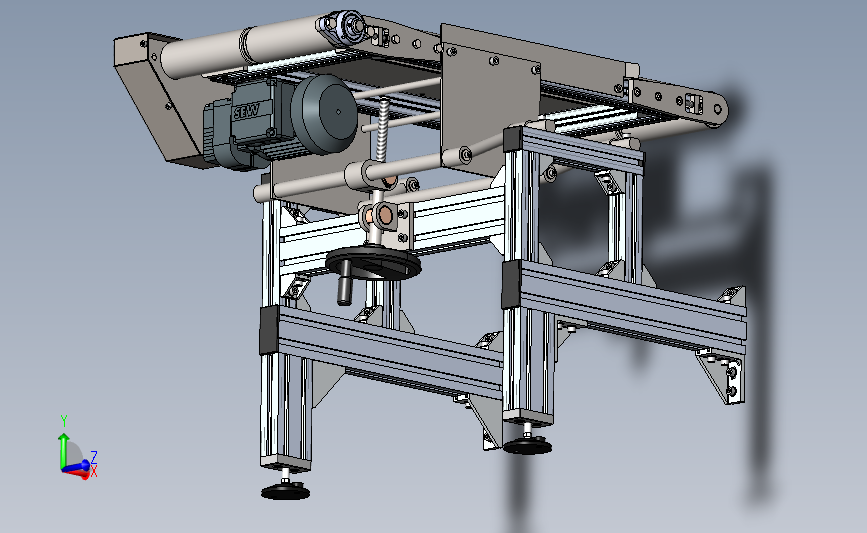

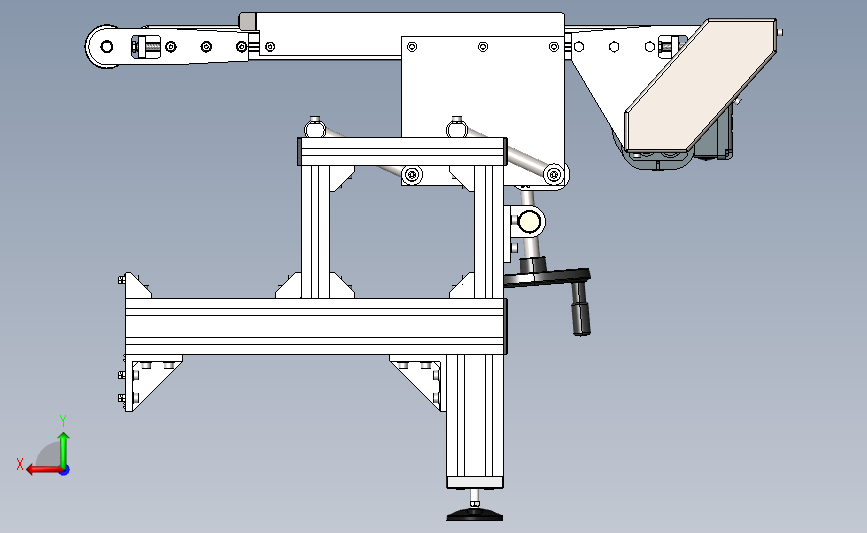

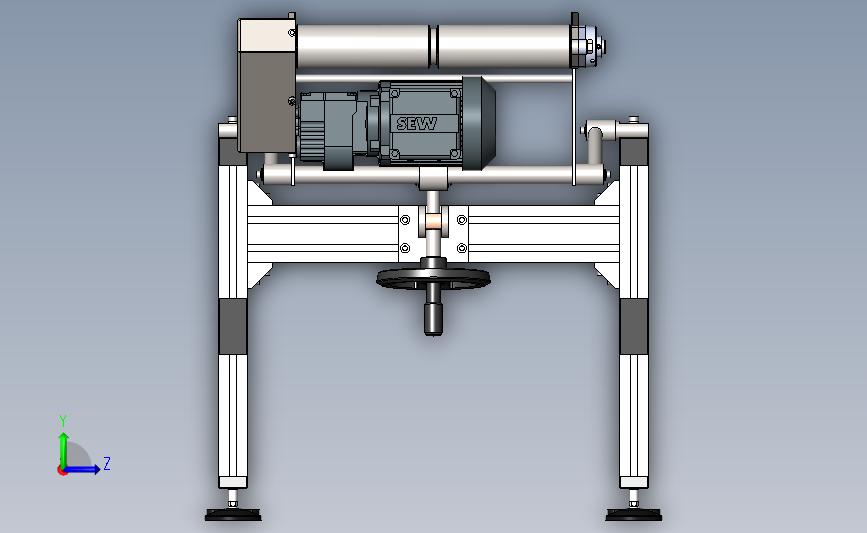

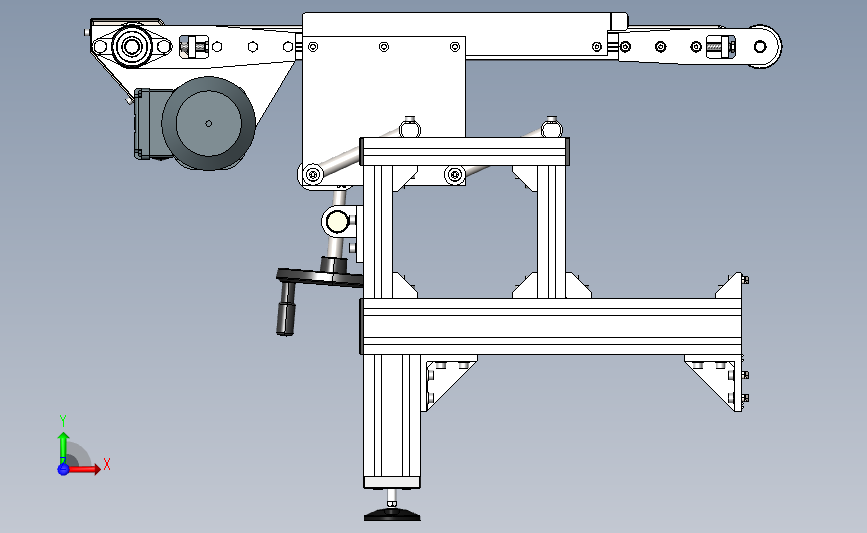

带式输送机核心结构

（ID:487522）

改图/画图查找相似图纸

机械设备 / 输送提升设备 / 带式输送机核心结构

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	带式输送机核心结构.STEP	16.83M
2	Circlips13942B_gost.sldprt	1.58M
3	HexBolt7798_gost.sldprt	17.97M
4	SCGOST11738_gost.sldprt	11.60M
5	socketcountersunkheadscrew_din.sldprt	3.98M
6	socketheadthincapscrew_din.sldprt	996.00K
7	square_LeninSW.sldprt	1.81M
8	Washer11371n_gost.sldprt	1.50M
9	Washer6402_3_gost.sldprt	4.43M
10	Washer6958_1_gost.sldprt	933.00K
11	Адаптер40Х80_DАлюмдляопорыМ12D72SeeNSee.SLDPRT	303.50K
12	БолтM8x35DIN933полнаярезьба.SLDPRT	229.00K
13	ВтулкарезьбоваяМ14_М8D10SeeNSee.SLDPRT	345.00K
14	ВтулкаскольженияPCM161820ESKF.SLDPRT	261.50K
15	Заглушкаторцевая40x40A19SeeNSee.SLDPRT	230.00K
16	Заглушкаторцевая40x80E48SeeNSee.SLDPRT	238.50K
17	К.130.04.01.000_Профили.SLDPRT	1.53M
18	К.130.04.01.000_Профилиоснования.SLDPRT	1.88M
19	К.130.04.01.001_Валприводной.SLDPRT	410.50K
20	К.130.04.01.002_Щека.SLDPRT	335.50K
21	К.130.04.01.003_Пластина.SLDPRT	286.00K
22	К.130.04.01.004_Барабаннатяжной.SLDPRT	348.00K
23	К.130.04.01.005_Щека.SLDPRT	299.50K
24	К.130.04.01.006_Ось.SLDPRT	244.00K
25	К.130.04.01.007_Кольцо.SLDPRT	214.50K
26	К.130.04.01.008_Щека.SLDPRT	541.00K
27	К.130.04.01.009_Звёздочка.SLDPRT	654.00K
28	К.130.04.01.011_Шайба.SLDPRT	209.00K
29	К.130.04.01.012-01_Стол.SLDPRT	247.50K
30	К.130.04.01.012_Стол.SLDPRT	747.00K
31	К.130.04.01.013_Кожух.SLDPRT	1.09M
32	К.130.04.01.014_Борт.SLDPRT	730.00K
33	К.130.04.01.015_Ось.SLDPRT	321.50K
34	К.130.04.01.016_Ось-гайка.SLDPRT	334.50K
35	К.130.04.01.017_Осьвинта.SLDPRT	284.50K
36	К.130.04.01.018_Винт.SLDPRT	416.50K
37	К.130.04.01.019_Шайба.SLDPRT	264.00K
38	К.130.04.01.021_Втулка.SLDPRT	250.50K
39	К.130.04.01.200_Основаниетранспортёра.SLDPRT	480.50K
40	К.130.04.01.300_Рычаг.SLDPRT	312.50K
41	К.130.04.01.400_Кронштейнвинта.SLDPRT	630.50K
42	Лентатранспортёрная.SLDPRT	244.00K
43	МаховикGN924-160-K14-R-SWElesaGanter.sldprt	388.00K
44	Мотор-редукторRZ07DR63S429об_мин0.12кВтвал20х40позицияМ1кл.коробка0°каб.вводXSewEurodrive.SLDPRT	1.60M
45	Опорарегулируемаяф80М12x55A15SeeNSee.SLDPRT	382.50K
46	Подшипник80204ГОСТ7242-81.SLDPRT	863.00K
47	ПодшипниковыйузелUCFL204SNR.SLDPRT	367.00K
48	Т-гайкаМ4ПАЗ10C23.SLDPRT	251.50K
49	Т-гайкаМ8паз10D45SeeNSee.SLDPRT	202.00K
50	Угловойалюминиевыйсоединитель40x40паз10E42SeeNSee.SLDPRT	269.00K
51	Угловойалюминиевыйсоединитель40x40паз10E42SeeNSeeскрепежом.SLDASM	334.50K
52	Угловойалюминиевыйсоединитель40x80_Dпаз10A11.SLDPRT	280.50K
53	Угловойалюминиевыйсоединитель40x80_Dпаз10A11скрепежом.SLDASM	338.50K
54	ЦепьПР12.7-18.2ГОСТ13568-9738зв.SLDPRT	692.00K
55	带式输送机核心结构.SLDASM	5.38M
