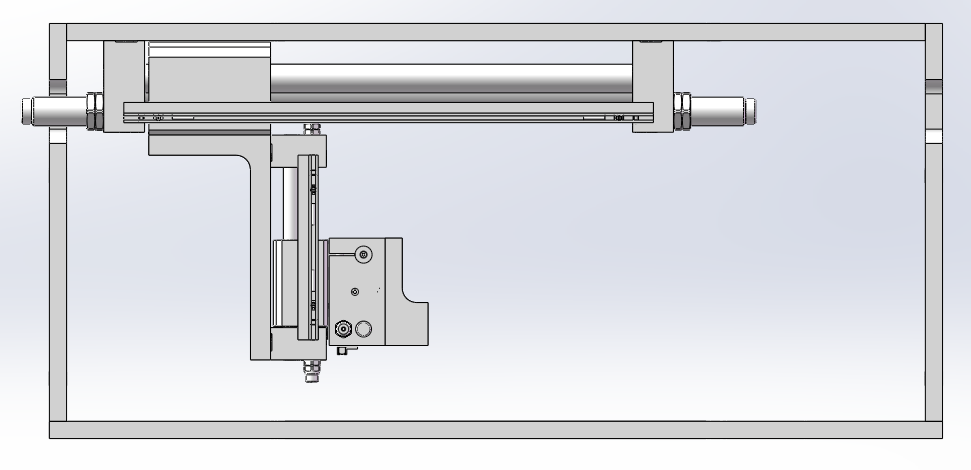

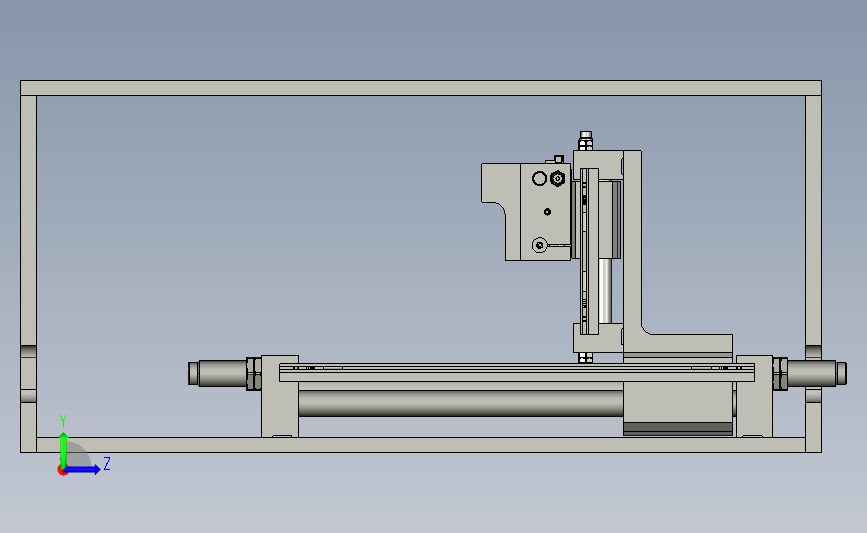

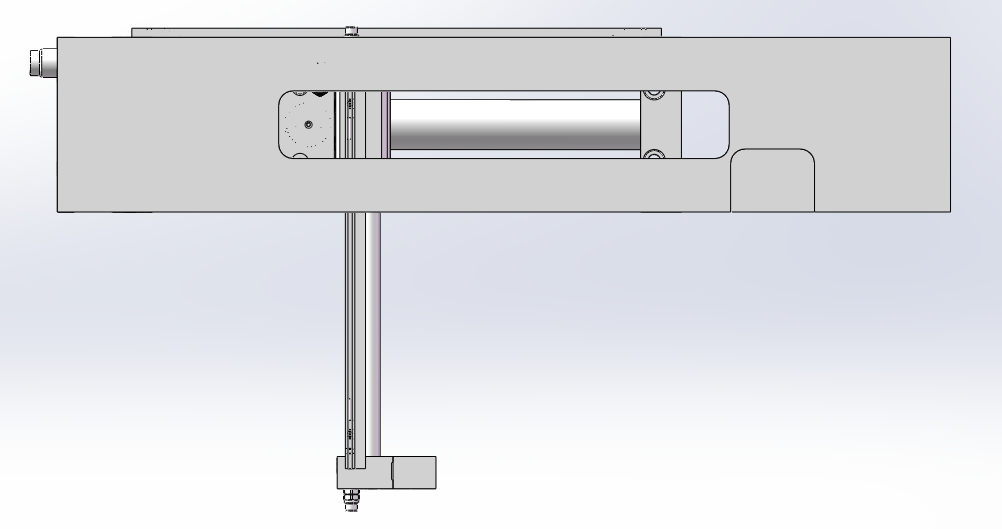

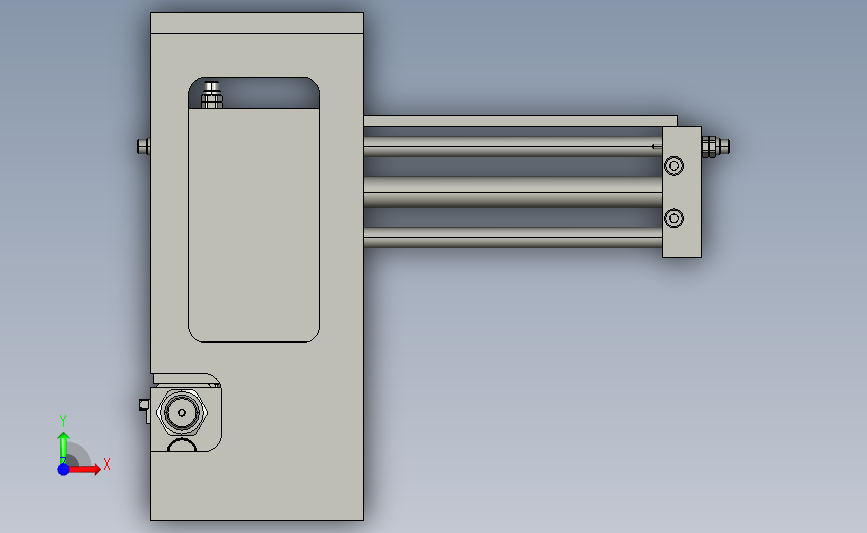

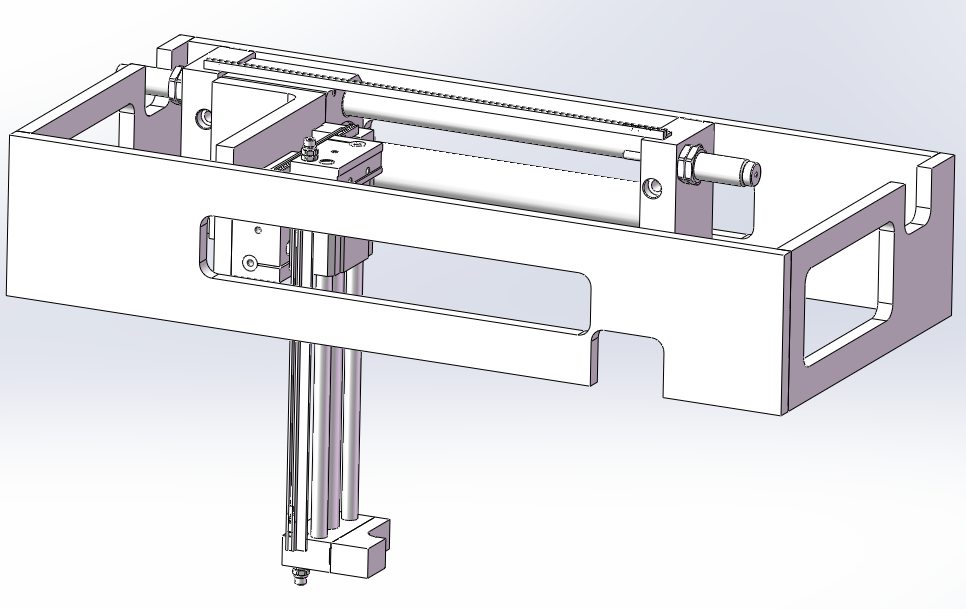

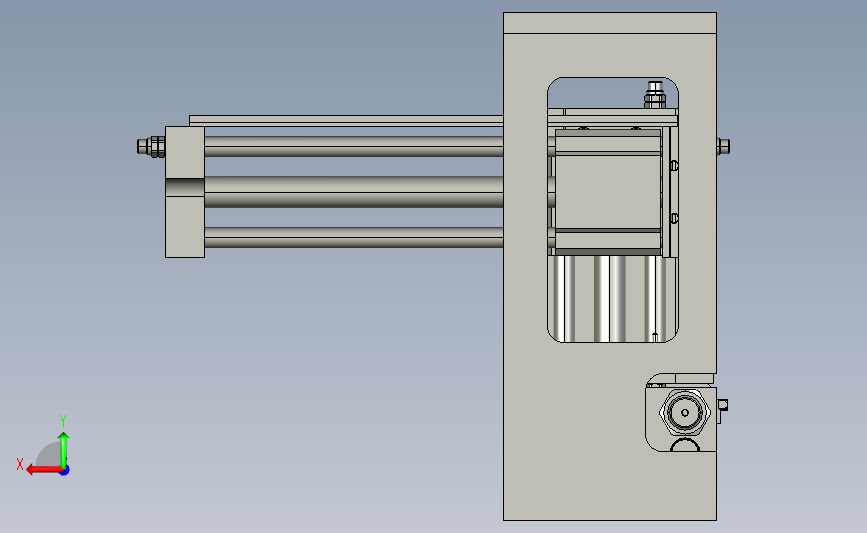

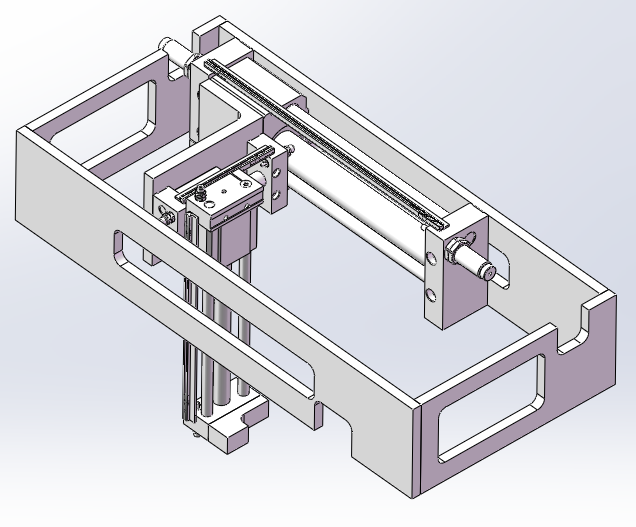

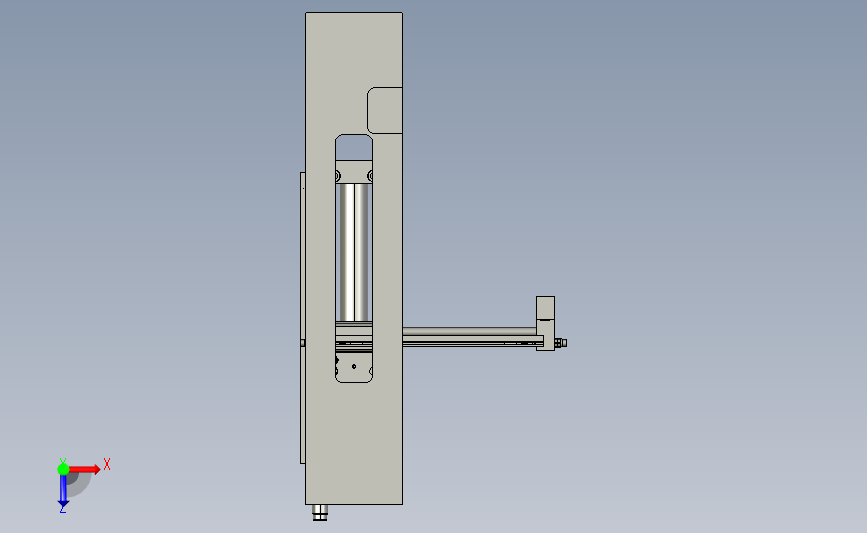

螺丝抓取机构（ID:502833）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 螺丝抓取机构.STEP | 3.74M |
| 2 | 27ad39b5b925a009f147d2d13a0cf7b.png | 124.68K |
| 3 | 691e47afc110370a6ef4378f6a055fe.png | 39.63K |
| 4 | 73542e1d94d22424f2317b3a4ace003.png | 52.01K |
| 5 | 969c79b0ca3178f8609aba2ddae6afb.png | 158.51K |
| 6 | cd882a2a8a29af02cbd81f016ba5c6e.png | 33.85K |
此图纸下载需要150金币
立即下载
发布者
仙人掌设计
创作: 334
粉丝: 22
加入时间：2022-11-04
模型信息
图纸ID：502833
图纸格式：step
文件大小：1.11M
所需金币：150
上传时间：2023-02-24 10:40:11
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
图纸简介

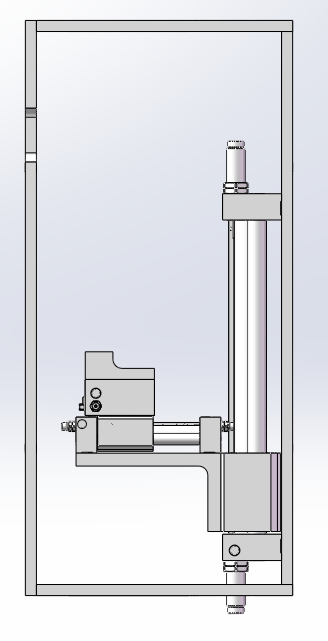

螺丝抓取自动对中机构,包括定板、导柱、浮动板、滑套、对正槽和对正机构,定板下方左右两端设置有导柱,浮动板设置于定板下方,浮动板通过滑套滑动安装于导柱上,定板下表面的左右两端设置有对正机构,浮动板上表面的左右两端设置有与对正机构对应的对正槽,对正槽为V字型槽,对正槽的倾斜面上对称设置有卡槽,通过对正机构与对正槽配合将浮动板初级扶正并且最终将浮动板对正,防止由于机械臂精度和浮动板上的滑套与导柱配合程度出现偏差导致的定位位置偏移问题,使得浮动板下方的吸真空机构能很好地与下方定位好的方螺丝对正,增加螺丝吸取操作中的对正精度。
