Y轴模组
（ID:507652）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | .Y轴模组.SLDASM | 1.05M |
| 2 | 00-0EGH20CA1R0480Z0H.sldasm | 154.20K |
| 3 | 00-0EGR20_rail.SLDPRT | 485.70K |
| 4 | 00-0HTPK24S3M100-A-H8_a.sldprt | 109.28K |
| 5 | 00-0TBCS-S3M100同步带紧固件.sldprt | 67.17K |
| 6 | 00-0Y轴传感器安装架.sldprt | 26.65K |
| 7 | 00-0Y轴底板.sldprt | 51.59K |
| 8 | 00-0Y轴模组轴承盖.sldprt | 122.56K |
| 9 | 00-0Y轴滑块.sldprt | 49.03K |
| 10 | 00-0同步带连接件.sldprt | 30.06K |
| 11 | 00-0张紧座.sldprt | 34.63K |
| 12 | 00-0轴盖.sldprt | 82.61K |
| 13 | 57步进电机.sldprt | 115.57K |
| 14 | Block-EGH20CAZ0H.sldprt | 66.04K |
| 15 | EE_SX671.sldprt | 49.19K |
| 16 | HTPK24S3M10-B.sldprt | 243.07K |
| 17 | MLN螺帽型涨紧套.SLDPRT | 1013.97K |
| 18 | 压销螺钉M8X10.SLDPRT | 132.63K |
| 19 | 同步带HTBNS3M-100_988.sldprt | 1.94M |
| 20 | 带轮-24齿-S3M-带宽10.sldprt | 335.85K |
| 21 | 带轮装配24齿-S3M-带宽10.sldasm | 167.80K |
| 22 | 深沟球轴承6001-2Z.SLDPRT | 467.56K |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：507652
图纸格式：sldasm,sldprt
文件大小：6.72M
所需金币：30
上传时间：2023-03-03 13:19:27
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2016
标签
图纸简介

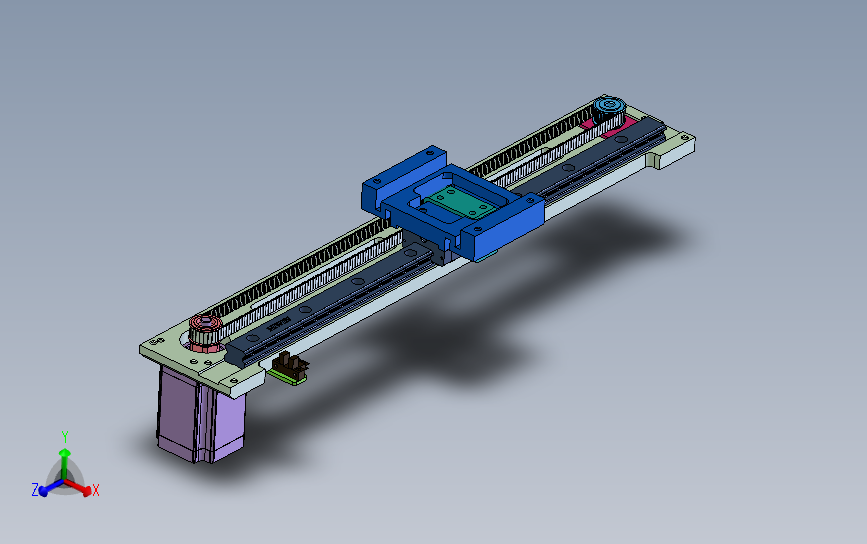

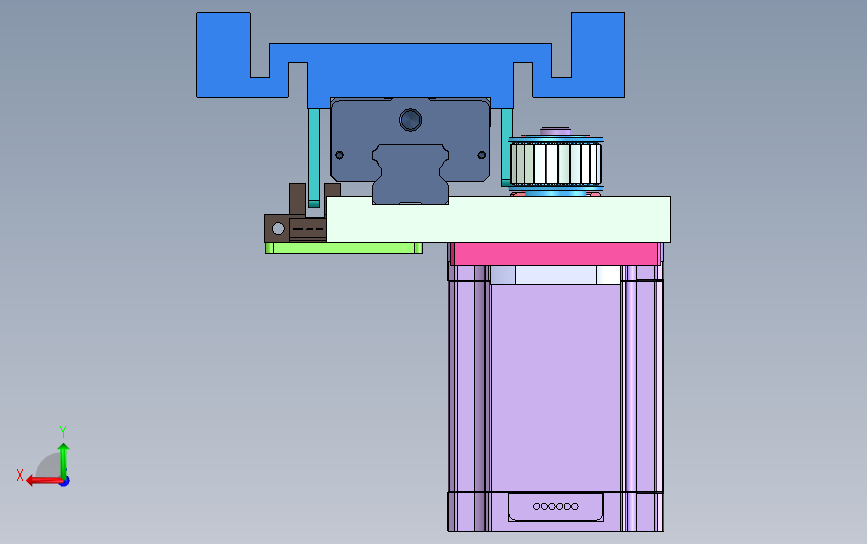

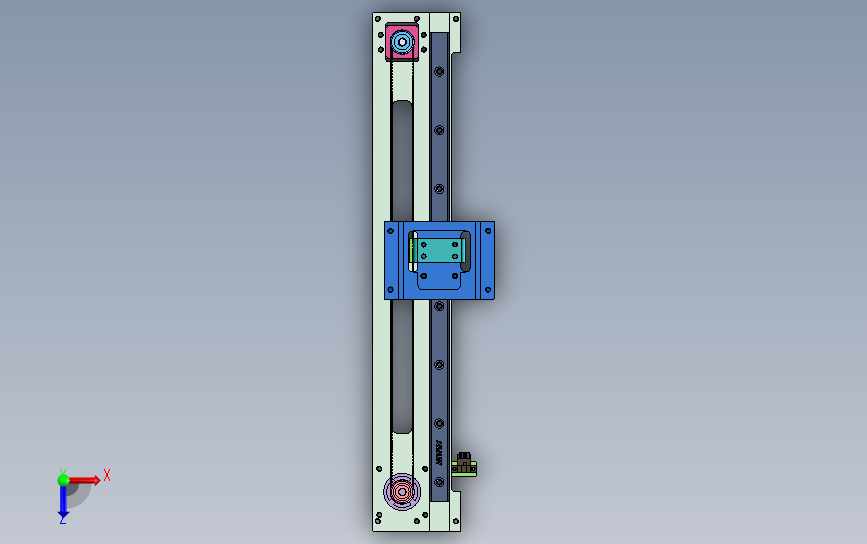

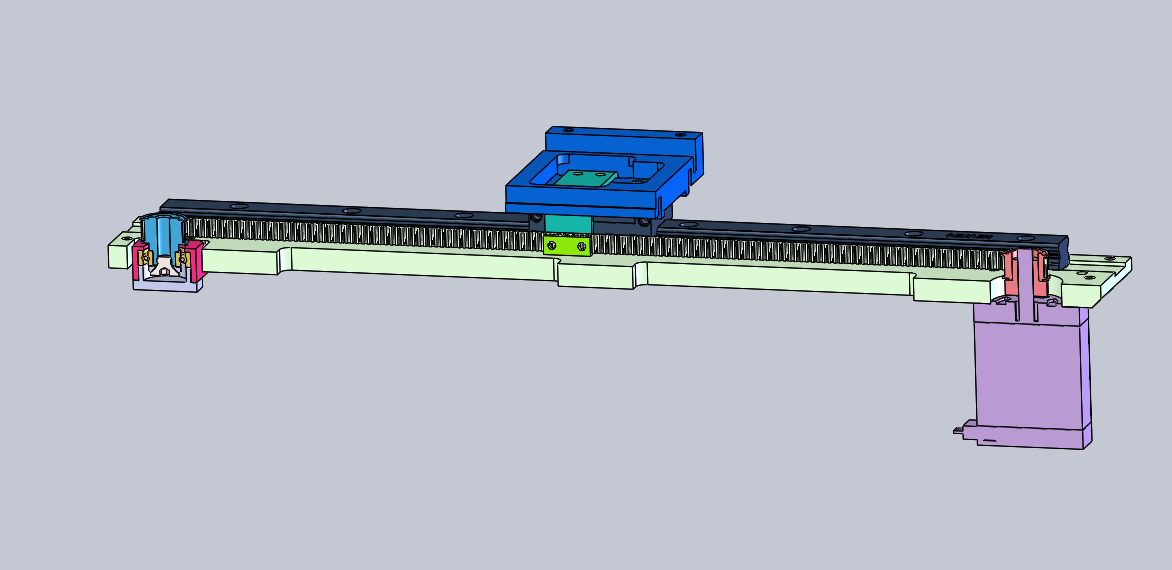

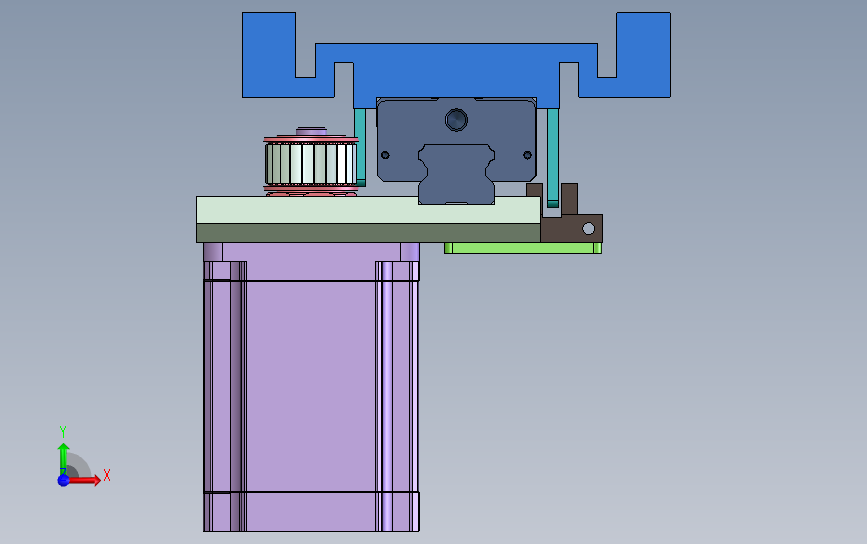

一个典型的同步带驱动模组机构。这个机构同通过步进电机带动同步带，将电机的旋转转换成滑板的直线运动，滑板导向采用直线导轨，行程达400mm，皮带采用s3m同步带轮。结构简单，动作可靠。
