电机测试平台方案（ID:511688）

设备部件 / 电机减速机 / 电机测试平台方案

©原创

139

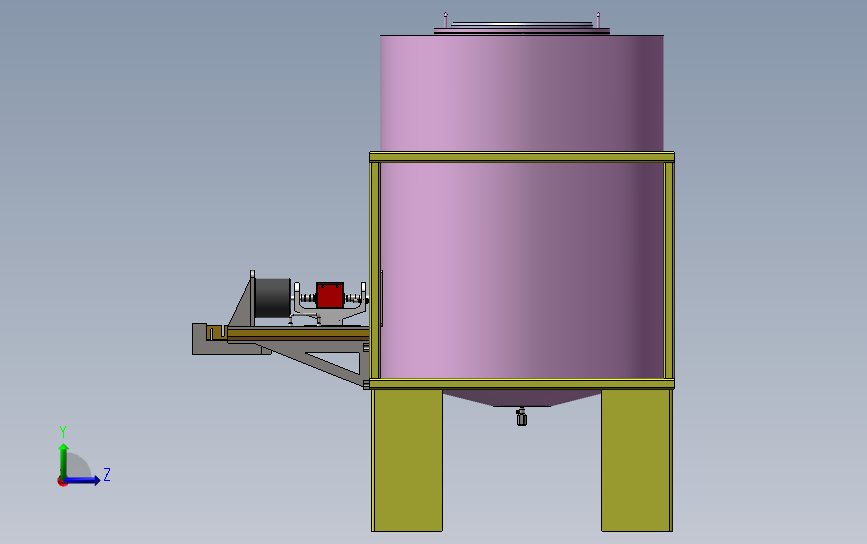

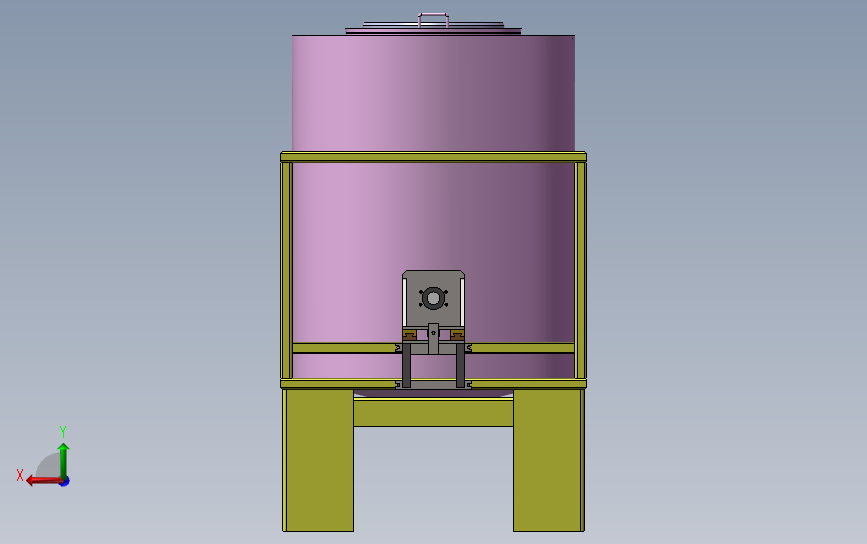

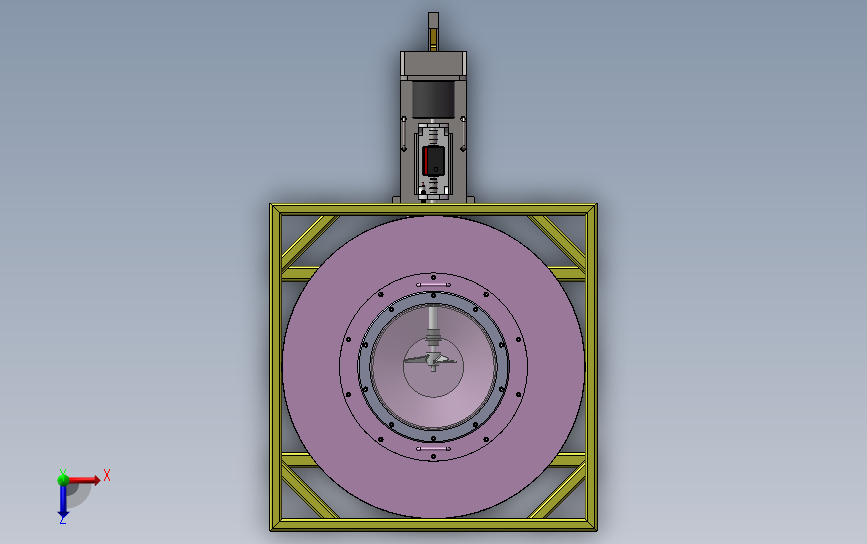

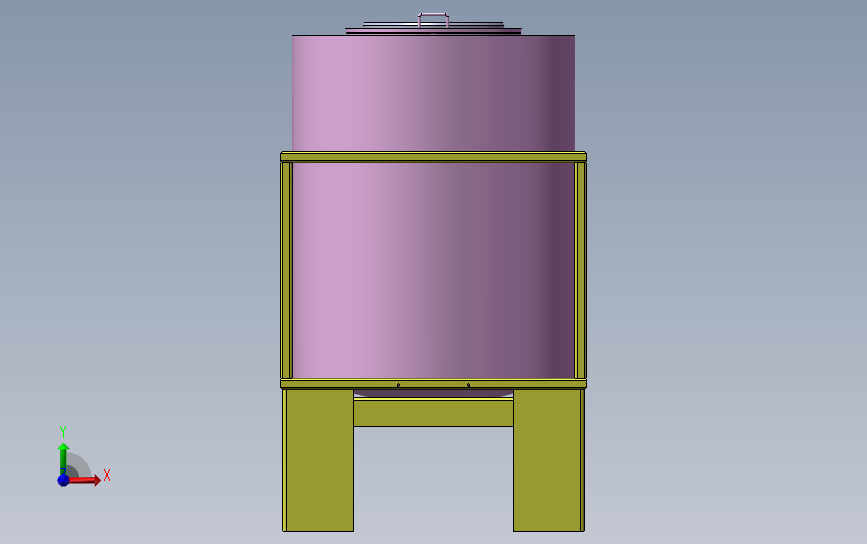

平面图

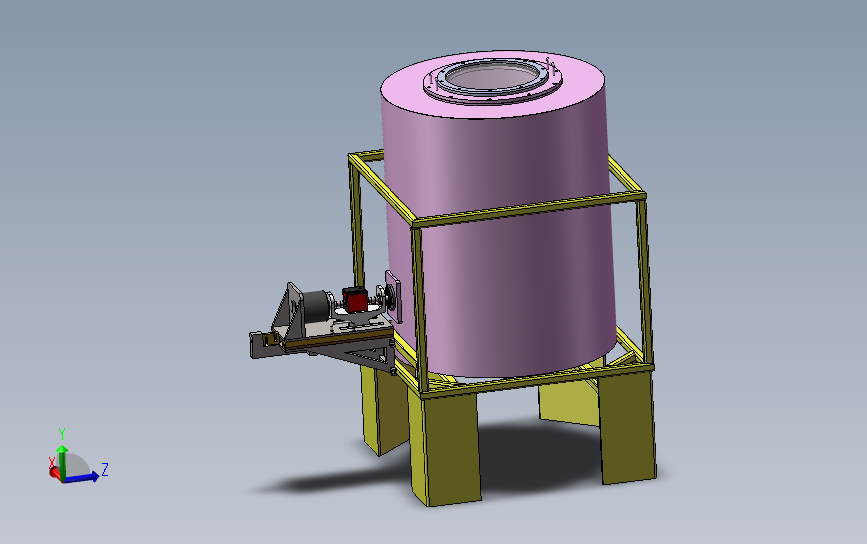

3D视图

文件列表

#	文件名称	文件大小
1	16780871632966.rar	12.28M
2	5.5寸螺旋桨.SLDPRT	1.00M
3	50Z200拉力传感器.SLDPRT	113.33K
4	62022RS.SLDPRT	108.86K
5	62042RS.SLDPRT	134.76K
6	DJCS轴.SLDPRT	73.00K
7	SNN138126电机.SLDPRT	119.97K
8	TC骨架油封12207.SLDPRT	70.56K
9	Y型密封圈.SLDPRT	72.29K
10	不锈钢折叠拉手.SLDASM	141.58K
11	不锈钢折叠拉手.SLDPRT	122.79K
12	内装轴承套.SLDPRT	224.37K
13	埋入式接近开关.SLDPRT	922.68K
14	底托板.SLDPRT	178.02K
15	弹性联轴器.SLDPRT	108.47K
16	扭矩传感器.SLDPRT	263.90K
17	扭矩架.SLDPRT	176.55K
18	折叠拉手万向节.SLDPRT	128.30K
19	水箱支架焊接.SLDPRT	864.18K
20	焊接水箱.SLDPRT	412.15K
21	焊接水箱装配.SLDASM	406.83K
22	电机固定架0918.SLDPRT	304.78K
23	电机段装配.SLDASM	966.91K
24	电机测试台.err	3.04K
25	电机测试台.SLDASM	2.18M
26	电机测试台.STEP	8.33M
27	电机测试台.x_t	2.60M
28	电机测试台局部视图.png	237.54K
29	电机测试台布局.png	111.99K

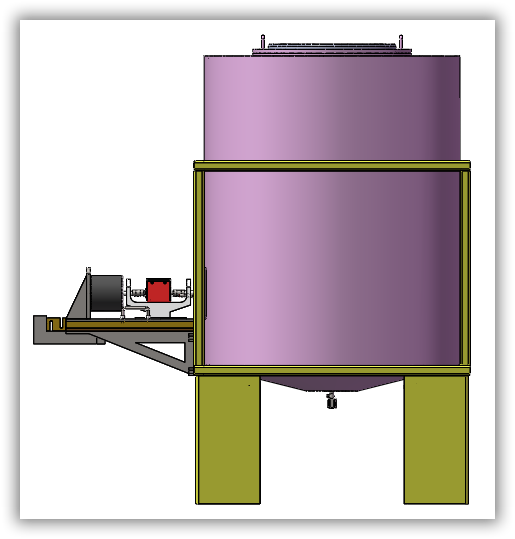

30	电机测试台正视图.png	25.20K
31	电机测试台细节图.PNG	315.95K

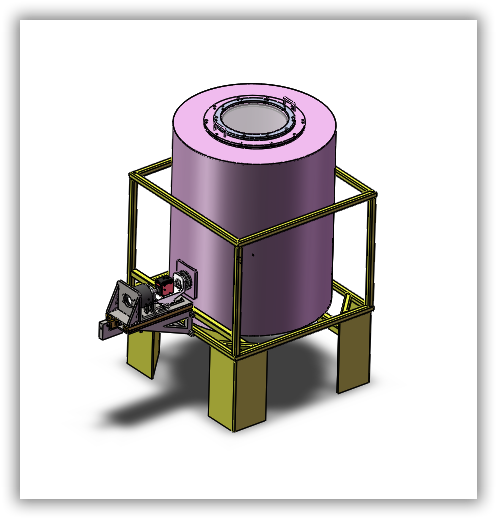

32	电机测试台轴侧视图.png	85.74K
33	电机测试密封口.SLDPRT	122.49K
34	码盘12格.SLDPRT	148.51K
35	观察口.SLDPRT	46.77K
36	观察口卡环.SLDPRT	101.96K
37	角阀.SLDPRT	352.51K

此图纸下载需要200金币

立即下载

发布者

134****7026

创作: 71

粉丝: 2

加入时间：2023-03-06

私信

关注

模型信息

图纸格式：sldprt,sldasm,step,x_t

文件大小：12.58M

所需金币：200

上传时间：2023-03-06 15:19:29

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

图纸简介

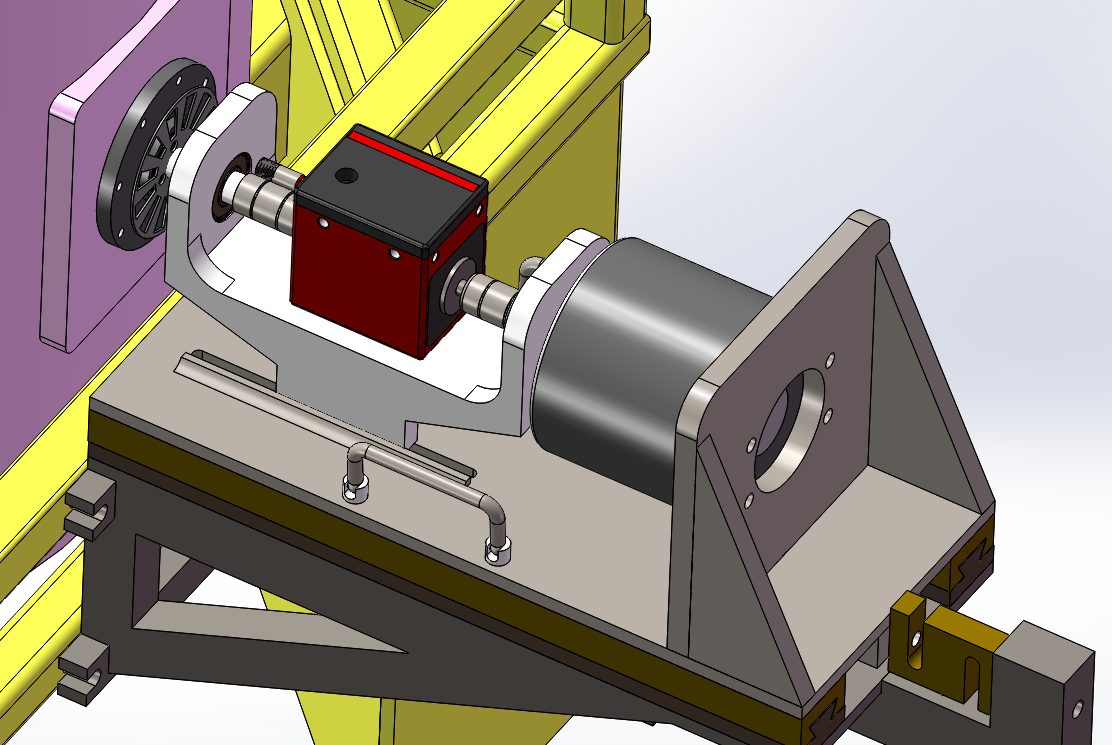

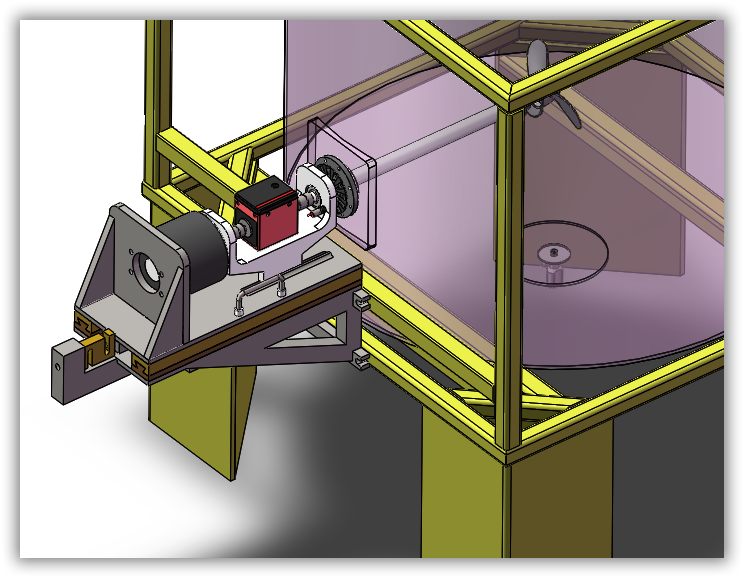

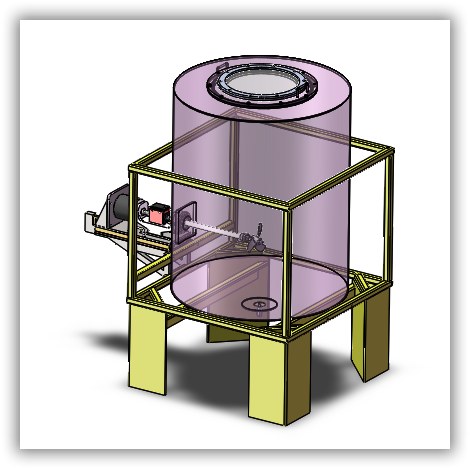

电机测试平台，主要原理是将被测电机安装到测试台架上，台架上布置有相关传感器和直连的传动轴，最后连接到水箱中的螺旋桨上。通过电信号控制电机旋转，在水中的螺旋桨会因电机旋转而通过传动轴施加一个推力和扭矩到被测试电机上。推力以及扭矩还有转速等参数，通过安装在实验太架上的各传感器进行采集。同理，当熟知某型号电机各性能参数后，更换水箱中的螺旋桨，便可将该设备转变为螺旋桨测试机。
