1313木工机（ID:610508）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16834205157337.rar | 14.75M |
| 2 | 100主轴夹套.SLDPRT | 126.81K |
| 3 | 1313-X拖链槽.SLDPRT | 150.45K |
| 4 | 1313-X拖链槽盖.SLDPRT | 116.60K |
| 5 | 1313前后钣金.SLDPRT | 124.65K |
| 6 | 1313左右钣金.SLDPRT | 136.66K |
| 7 | 1313木工机横梁.SLDPRT | 178.56K |
| 8 | 2510单螺母.SLDPRT | 257.64K |
| 9 | 25滑块.SLDPRT | 101.96K |
| 10 | 450W主轴罩.SLDPRT | 140.93K |
| 11 | 86步进电机三凌.SLDPRT | 877.55K |
| 12 | 86电机支撑端装配体.SLDASM | 235.52K |
| 13 | JPYC-1313MGJ-X轴.SLDASM | 1.39M |
| 14 | JPYC-1313MGJ-Z轴.SLDASM | 1.26M |
| 15 | JPYC-1313MGJ-总装图.SLDASM | 1.93M |
| 16 | JPYC-1325机架图.SLDASM | 133.37K |
| 17 | TJ-1325-4-祥丰3.7KW主轴.SLDPRT | 62.08K |
| 18 | TJ-1325-重型丝杆机-86步进电机座.SLDPRT | 793.58K |
| 19 | TJ-1325-重型丝杆机-86电机座装配体.SLDASM | 407.43K |
| 20 | TJ-1325-重型丝杆机-压盖.SLDPRT | 88.00K |
| 21 | TJ-1530重型铝板切割齿条机-Z轴丝母座.SLDPRT | 146.65K |
| 22 | X25导轨.SLDPRT | 190.53K |
| 23 | X拖链.SLDPRT | 76.64K |
| 24 | X拖链固定架.SLDPRT | 137.09K |
| 25 | X挂板.SLDPRT | 254.49K |
| 26 | Y25导轨.SLDPRT | 200.61K |
| 27 | Y拖链.SLDPRT | 82.86K |
| 28 | Y拖链槽.SLDPRT | 165.72K |
| 29 | Y拖链槽支撑板.SLDPRT | 103.13K |
| 30 | Y拖链槽盖.SLDPRT | 94.27K |
| 31 | Y防尘挡板.SLDPRT | 91.78K |
| 32 | Z25导轨.SLDPRT | 149.95K |
| 33 | Z丝杆2.SLDPRT | 74.94K |
| 34 | Z轴挂板.SLDPRT | 133.47K |
| 35 | 主轴罩过线槽.SLDPRT | 147.01K |
| 36 | 侧壁.SLDPRT | 167.92K |
| 37 | 侧壁左.SLDPRT | 167.51K |
| 38 | 侧壁钣金2.SLDPRT | 187.30K |
| 39 | 侧壁钣金右.SLDPRT | 165.08K |
| 40 | 后板罩过线槽.SLDPRT | 138.52K |
| 41 | 山东1380-550木工机-前脸.SLDPRT | 221.59K |
| 42 | 山东1380-550木工机-前脸1.SLDPRT | 112.92K |
| 43 | 山东1380-550木工机-前脸装配体.SLDASM | 107.73K |
| 44 | 方通1.SLDPRT | 86.03K |
| 45 | 方通2.SLDPRT | 66.06K |
| 46 | 方通3.SLDPRT | 64.66K |
| 47 | 方通4.SLDPRT | 63.44K |
| 48 | 方通5.SLDPRT | 66.21K |
| 49 | 方通6.SLDPRT | 66.20K |
| 50 | 方通7.SLDPRT | 66.21K |
| 51 | 方通8.SLDPRT | 64.01K |
| 52 | 机头罩.SLDPRT | 157.56K |
| 53 | 滑块垫板.SLDPRT | 80.74K |
| 54 | 硬限位-高.SLDPRT | 121.31K |
| 55 | 硬限位.SLDPRT | 136.13K |
| 56 | 轴支座.SLDPRT | 91.46K |
| 57 | 钢带1.SLDPRT | 55.67K |
| 58 | 钢板2.SLDPRT | 45.20K |
| 59 | 钢板3.SLDPRT | 47.25K |
| 60 | 铝材宽125.SLDPRT | 83.46K |
| 61 | 限位固定.SLDPRT | 110.15K |
| 62 | 限位开关1.SLDPRT | 142.93K |
| 63 | 零件7.SLDPRT | 99.83K |
| 64 | 齿条.sldprt | 477.53K |
| 65 | 齿条盒短.SLDASM | 452.13K |
| 66 | 齿条盒零件1.SLDPRT | 423.33K |
| 67 | 齿条盒零件2.SLDPRT | 135.42K |
| 68 | 齿条盒零件3.SLDPRT | 112.26K |
| 69 | 齿条盒零件4.SLDPRT | 56.43K |
| 70 | 齿条盒零件5.SLDPRT | 485.76K |
此图纸下载需要500金币
立即下载
发布者
强健的小鸽子
创作: 37
粉丝: 5
加入时间：2023-05-07
模型信息
图纸ID：610508
图纸格式：sldprt,sldasm
文件大小：15.1M
所需金币：500
上传时间：2023-05-07 08:48:51
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
精雕机
雕刻机
CNC
钻攻机
加工中心
图纸简介

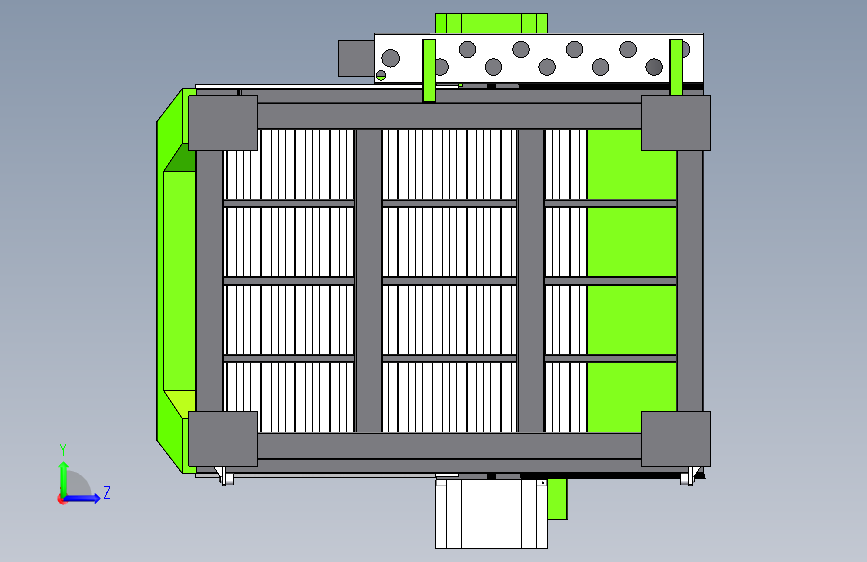

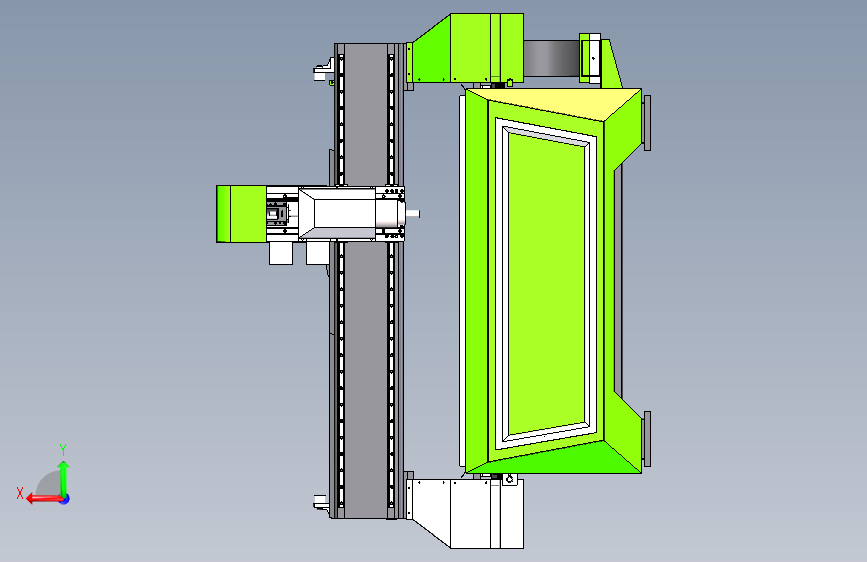

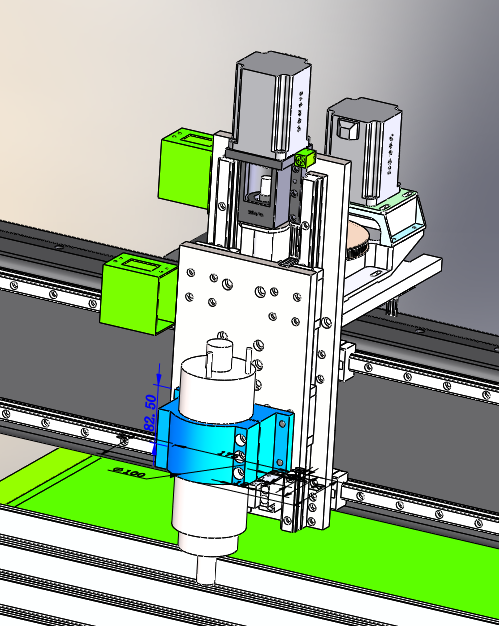

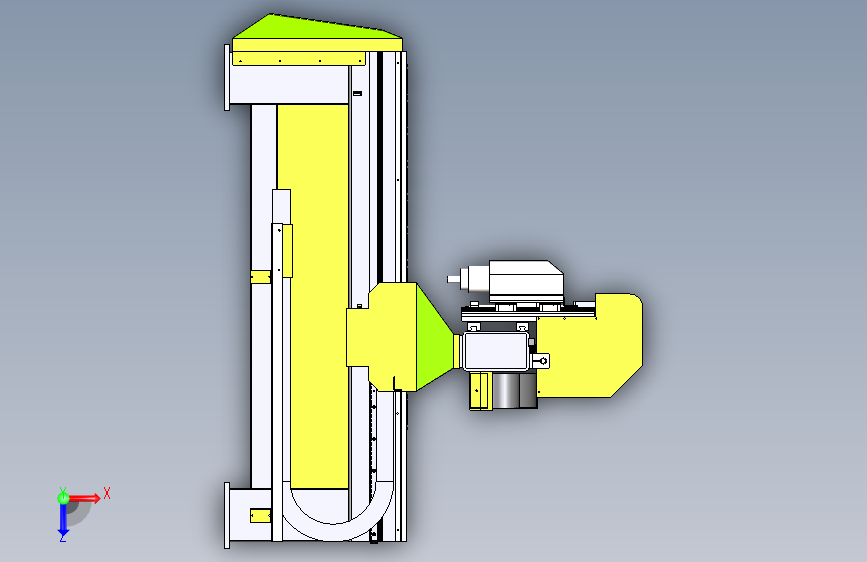

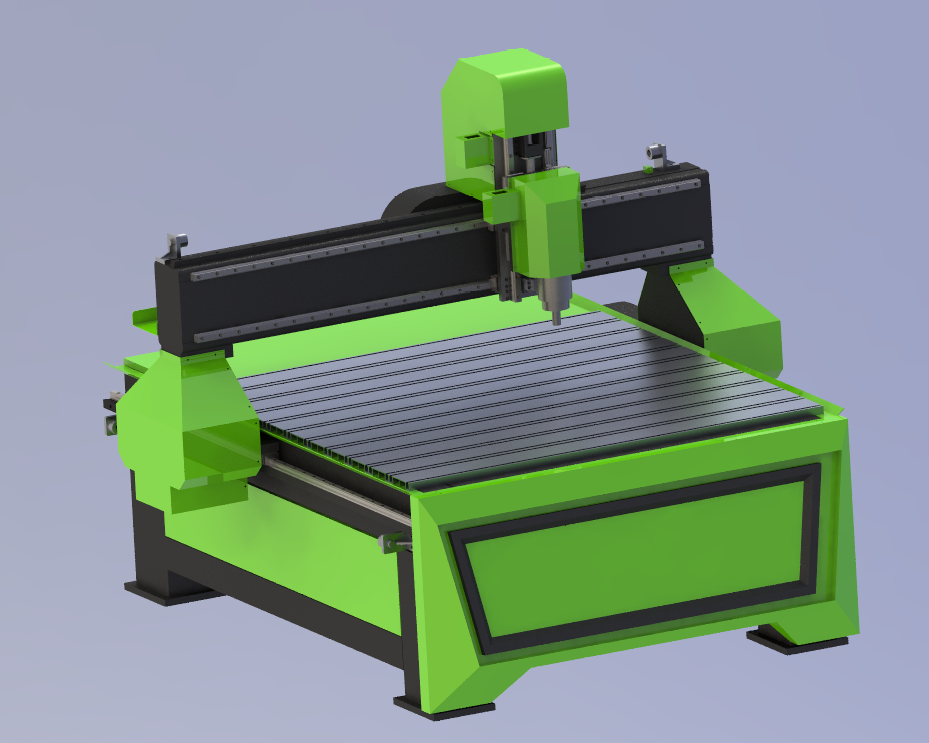

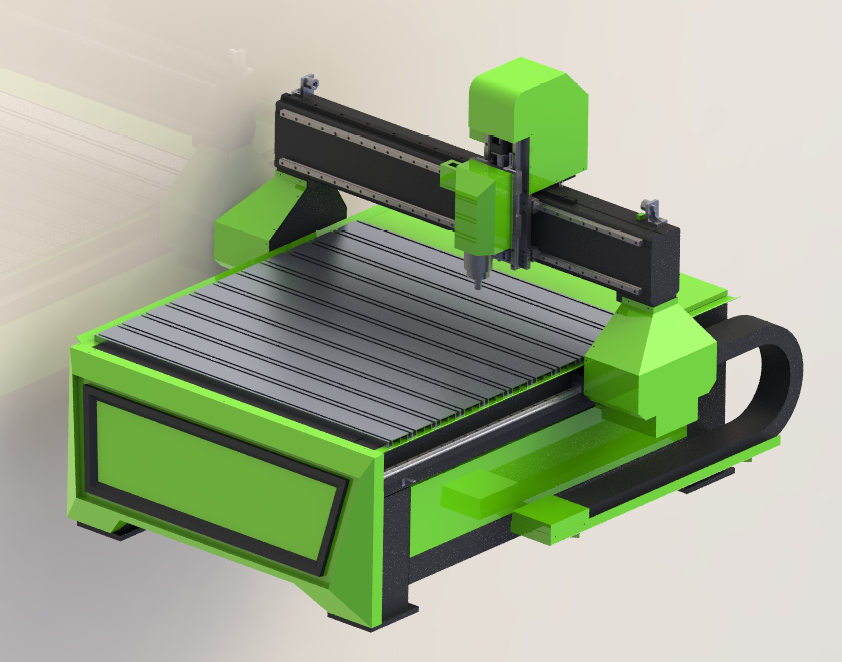

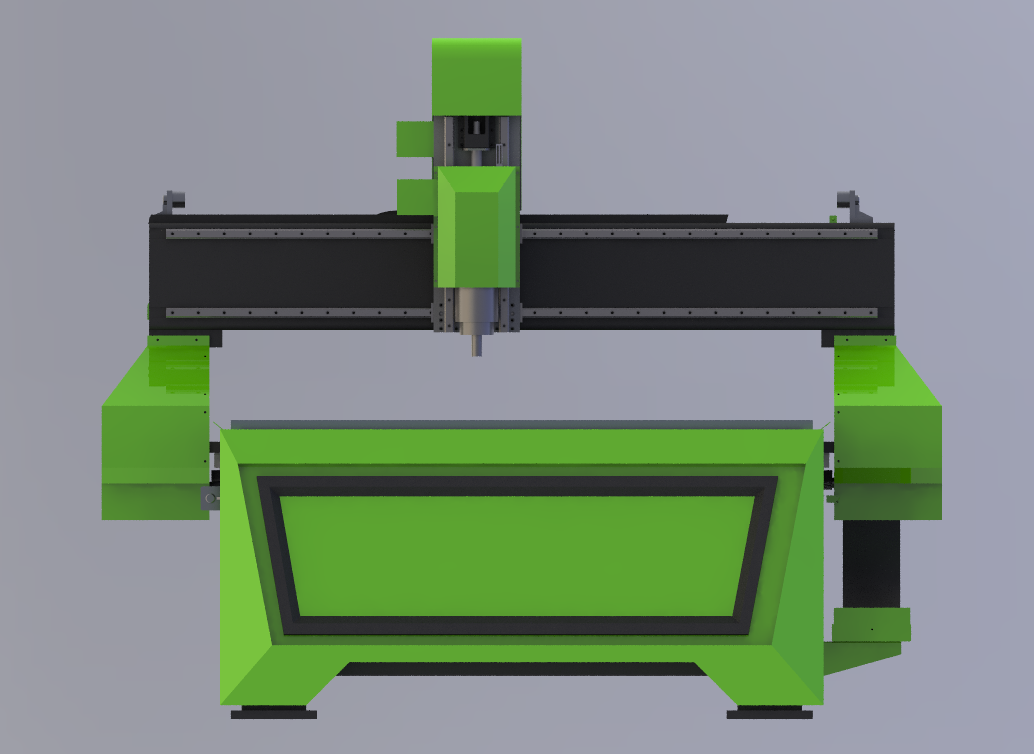

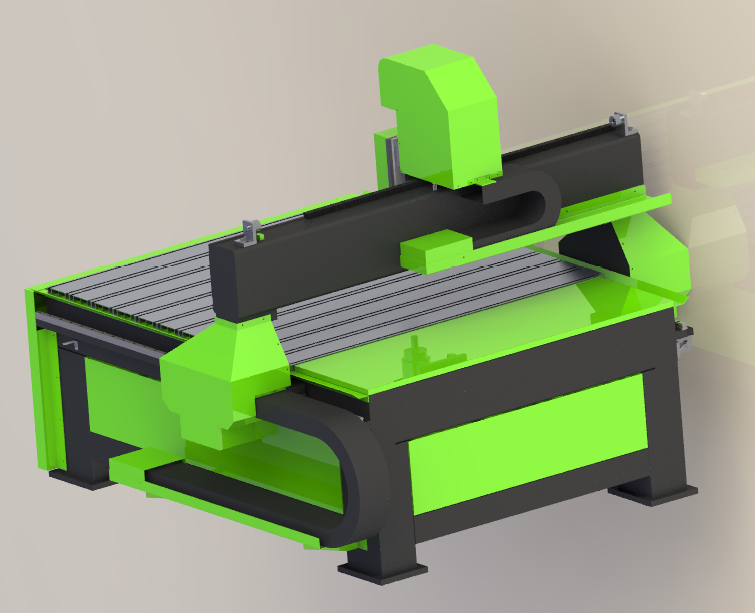

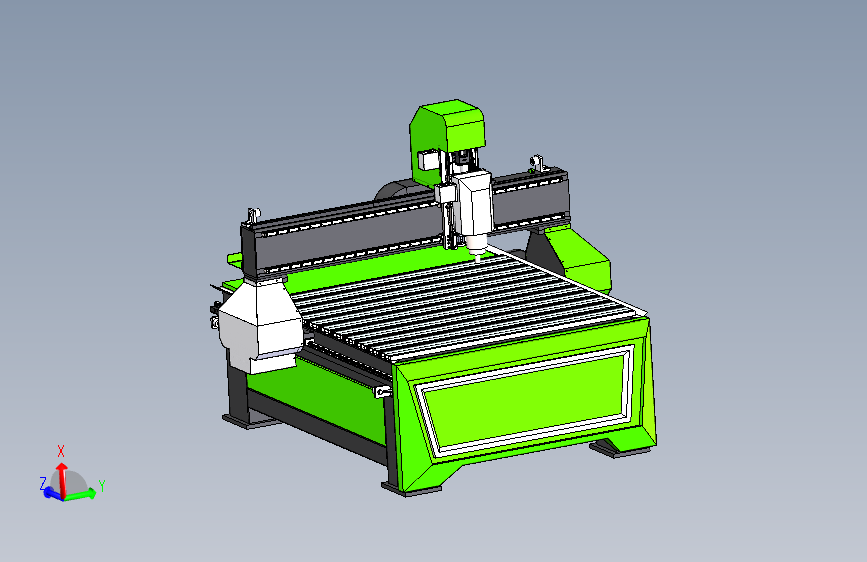

1313木工雕刻机，完全适用于广告，木工雕刻。包含零件图纸、装配图纸，钣金图等等，零件可编辑。整机采用方通焊接底座+钢板，经CNC加工成型，考虑经济性与成本，XY为齿条传动，Z为丝杆传动，台面T型铝型材，参数可编辑。
