1630双头铝板机（ID:610510）

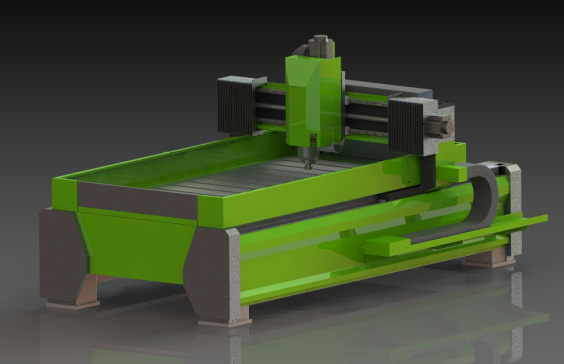

0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16834206776109.rar | 22.37M |
| 2 | 1.25模齿轮.SLDPRT | 885.98K |
| 3 | 125主轴夹套.SLDPRT | 225.99K |
| 4 | 1630重型铝板切割机-机架.SLDASM | 220.07K |
| 5 | 1630铝板切割-Y防尘后.SLDPRT | 183.30K |
| 6 | 1630铝板切割-防尘中.SLDPRT | 361.18K |
| 7 | 1630铝板切割-防尘左.SLDPRT | 344.29K |
| 8 | 1630（真空吸附）-Y防尘前.SLDPRT | 187.17K |
| 9 | 2016-1-3.SLDPRT | 307.66K |
| 10 | 2510双螺母.SLDPRT | 106.22K |
| 11 | AF-090-10-22外形图.SLDPRT | 248.33K |
| 12 | BK20丝杆支撑座.SLDPRT | 168.14K |
| 13 | bk20丝杆支撑端.SLDASM | 543.89K |
| 14 | BK20套筒.SLDPRT | 78.69K |
| 15 | BK20轴承压盖.SLDPRT | 105.07K |
| 16 | JPYC-1530铝板切割-Z轴连接件.SLDPRT | 156.50K |
| 17 | JPYC-1630重型铝板切割机-方通1.SLDPRT | 115.92K |
| 18 | JPYC-1630重型铝板切割机-方通2.SLDPRT | 62.38K |
| 19 | JPYC-1630重型铝板切割机-方通3.SLDPRT | 64.58K |
| 20 | JPYC-1630重型铝板切割机-方通4.SLDPRT | 62.30K |
| 21 | JPYC-1630重型铝板切割机-方通5.SLDPRT | 61.97K |
| 22 | JPYC-1630重型铝板切割机-方通7.SLDPRT | 71.38K |
| 23 | JPYC-1630重型铝板切割齿条机-25Z轴丝杆.SLDPRT | 89.31K |
| 24 | JPYC-1630重型铝板切割齿条机-X轴后板1.SLDPRT | 175.58K |
| 25 | JPYC-1630重型铝板切割齿条机-Z轴丝母座.SLDPRT | 149.62K |
| 26 | JPYC-1630重型铝板切割齿条机-Z轴挂板1.SLDPRT | 239.99K |
| 27 | JPYC-1630重型铝板切割齿条机-方通2.SLDPRT | 72.16K |
| 28 | JPYC-1630重型铝板切割齿条机-钢板2.SLDPRT | 81.22K |
| 29 | JPYC-1630铝板切割-侧面挡板.SLDASM | 152.50K |
| 30 | JPYC-1630铝板切割-前挡板.SLDASM | 112.78K |
| 31 | JPYC-1630铝板切割-总装图.SLDASM | 3.27M |
| 32 | JPYC-1630铝板切割-过滤漏斗.SLDPRT | 1.55M |
| 33 | JPYC-1630铝板切割机-X轴挂板.SLDASM | 190.98K |
| 34 | JPYC-1630铝板切割机-X轴挂板1.SLDPRT | 344.68K |
| 35 | JPYC-1630铝板切割机-X轴挂板2.SLDPRT | 121.32K |
| 36 | JPYC-1630铝板切割机-X轴挂板3.SLDPRT | 128.00K |
| 37 | TBI30X导轨.SLDPRT | 144.03K |
| 38 | TBI30Z导轨.SLDPRT | 124.92K |
| 39 | TBI30导轨.SLDPRT | 178.35K |
| 40 | TBI30滑块.SLDPRT | 467.72K |
| 41 | X拖链.SLDPRT | 75.26K |
| 42 | Y拖链.SLDPRT | 76.17K |
| 43 | Y拖链支撑板.SLDPRT | 126.15K |
| 44 | Y拖链槽.SLDPRT | 172.91K |
| 45 | Y拖链槽支撑板.SLDPRT | 101.40K |
| 46 | Y拖链槽盖.SLDPRT | 93.22K |
| 47 | Z轴主轴罩.SLDPRT | 161.59K |
| 48 | Z轴前罩.SLDPRT | 181.78K |
| 49 | Z轴前罩2.SLDPRT | 160.45K |
| 50 | Z轴后罩.SLDPRT | 225.78K |
| 51 | Z轴后罩2.SLDPRT | 212.65K |
| 52 | Z轴后罩3.SLDPRT | 161.42K |
| 53 | Z轴后罩4.SLDPRT | 178.41K |
| 54 | Z轴电机法兰.SLDPRT | 133.34K |
| 55 | 侧壁挡板分板.SLDPRT | 76.28K |
| 56 | 侧壁钣金-右.SLDPRT | 153.47K |
| 57 | 侧壁钣金-左.SLDPRT | 177.14K |
| 58 | 侧面挡板.SLDPRT | 216.37K |
| 59 | 侧面挡板3.SLDPRT | 146.09K |
| 60 | 减速机装配体.SLDASM | 603.94K |
| 61 | 分水块.SLDPRT | 137.08K |
| 62 | 前封板1.SLDPRT | 273.63K |
| 63 | 前封板2.SLDPRT | 129.78K |
| 64 | 前板方通1.SLDPRT | 71.91K |
| 65 | 前板方通2.SLDPRT | 64.07K |
| 66 | 加强筋2.SLDPRT | 79.37K |
| 67 | 接头.SLDPRT | 104.62K |
| 68 | 斜齿条.SLDPRT | 1.97M |
| 69 | 方通10.SLDPRT | 67.96K |
| 70 | 方通4.SLDPRT | 84.29K |
| 71 | 方通5.SLDPRT | 71.70K |
| 72 | 方通9.SLDPRT | 58.73K |
| 73 | 横梁钣金.SLDPRT | 135.17K |
| 74 | 水槽.SLDPRT | 395.89K |
| 75 | 焊接横梁.SLDPRT | 196.90K |
| 76 | 电机座子.SLDASM | 572.80K |
| 77 | 维智1300W.SLDPRT | 981.89K |
| 78 | 维智1300W带刹车.SLDPRT | 1.01M |
| 79 | 联轴器.SLDPRT | 73.55K |
| 80 | 行星减速机安装法兰.SLDPRT | 117.25K |
| 81 | 调节块.SLDPRT | 83.10K |
| 82 | 轴承压盖.SLDPRT | 104.34K |
| 83 | 连接板.SLDPRT | 87.32K |
| 84 | 钢板1.SLDPRT | 48.13K |
| 85 | 钢板4.SLDPRT | 46.29K |
| 86 | 钢板5.SLDPRT | 54.84K |
| 87 | 铝台面.SLDPRT | 56.98K |
| 88 | 铭速3万转主轴.SLDPRT | 74.01K |
| 89 | 铸铁侧壁-右.SLDPRT | 293.92K |
| 90 | 铸铁侧壁.SLDPRT | 318.45K |
| 91 | 防尘安装板.SLDPRT | 186.35K |
| 92 | 防尘安装板2.SLDPRT | 189.55K |
此图纸下载需要500金币
立即下载
发布者
强健的小鸽子
创作: 37
粉丝: 5
加入时间：2023-05-07
模型信息
图纸格式：sldprt,sldasm
文件大小：22.9M
所需金币：500
上传时间：2023-05-07 08:51:38
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
精雕机
雕刻机
CNC
钻攻机
加工中心
图纸简介

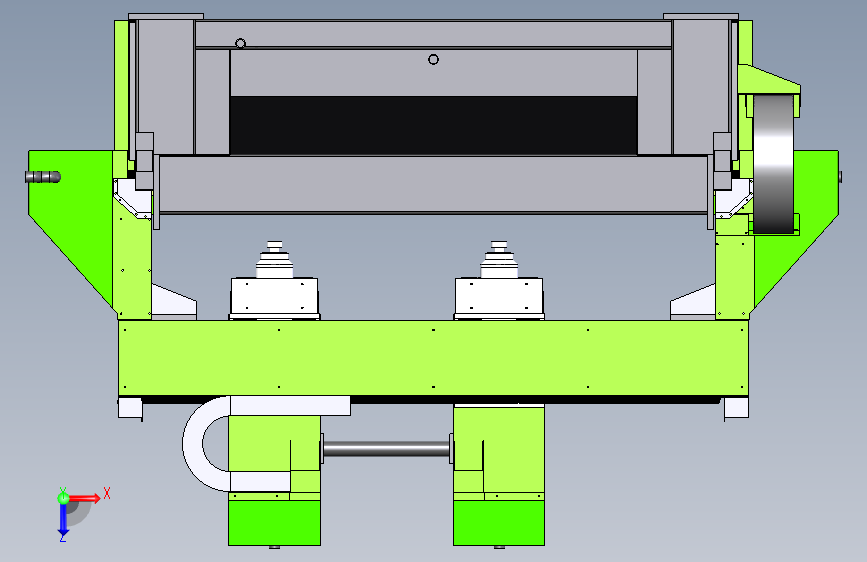

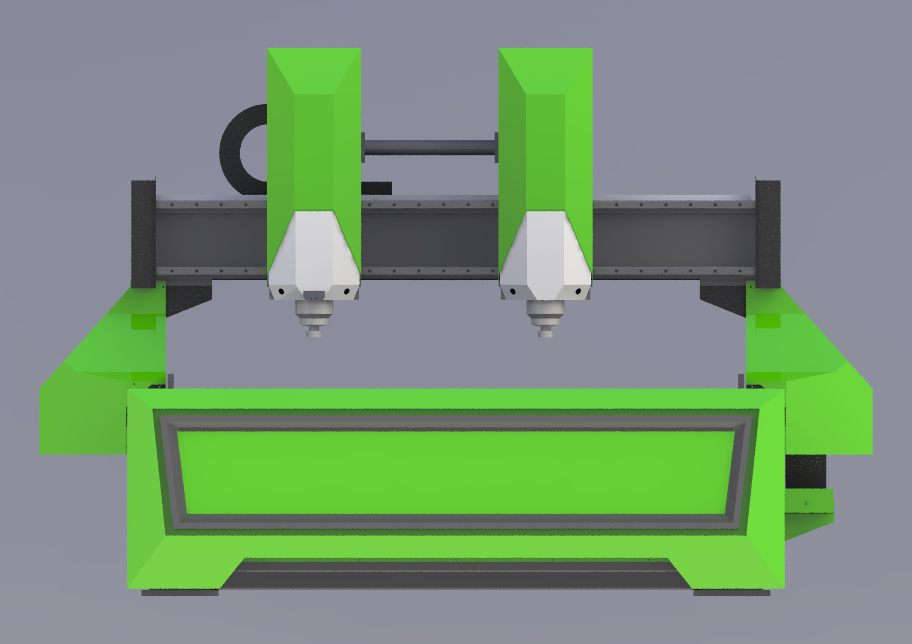

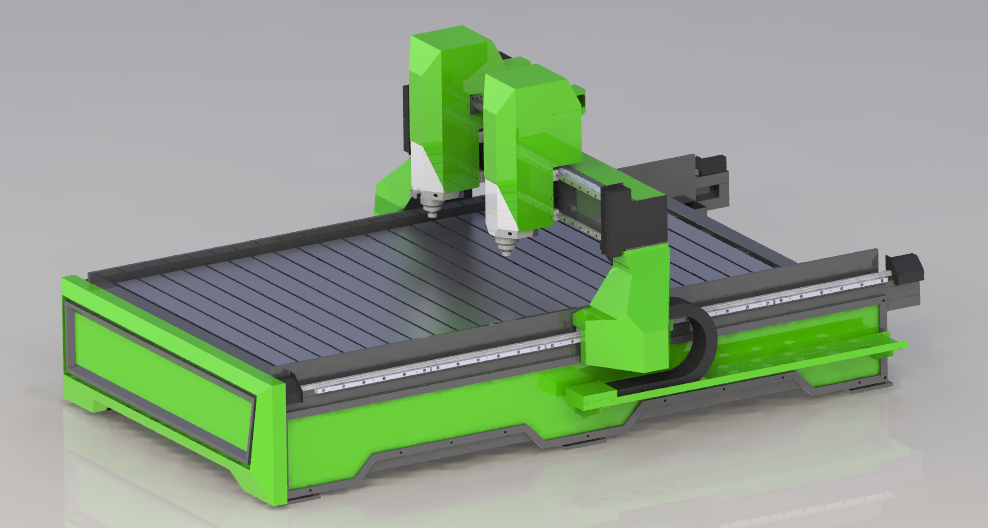

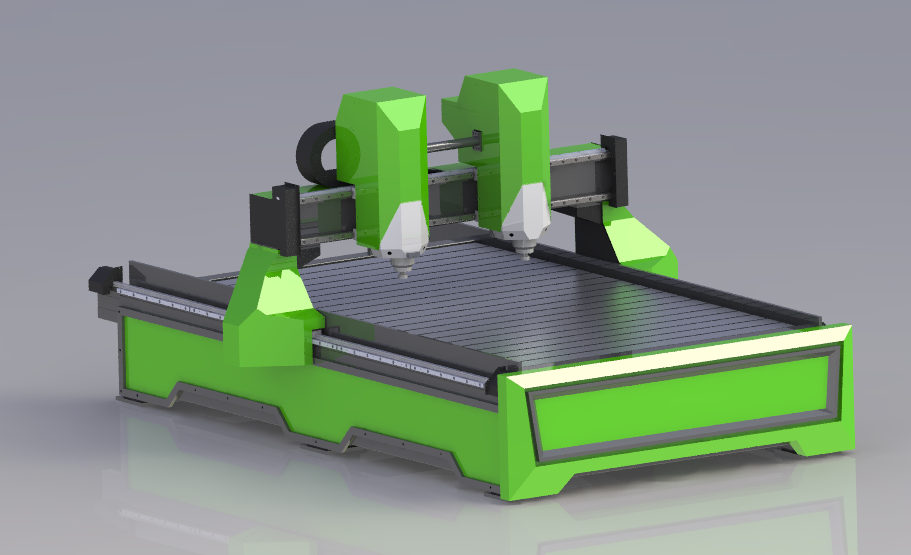

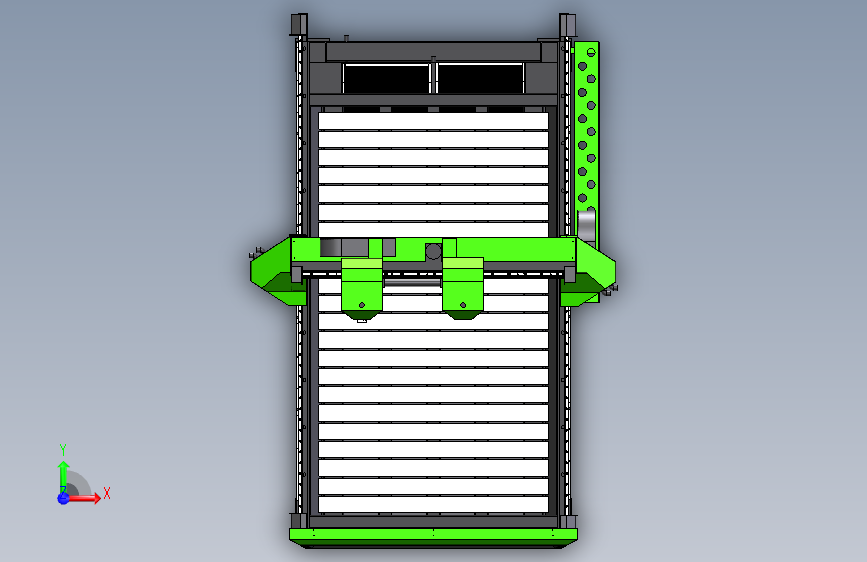

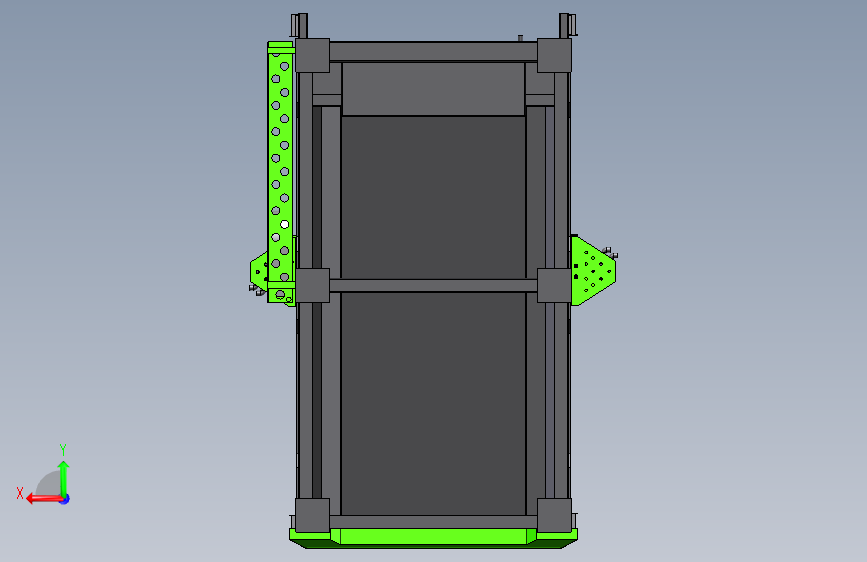

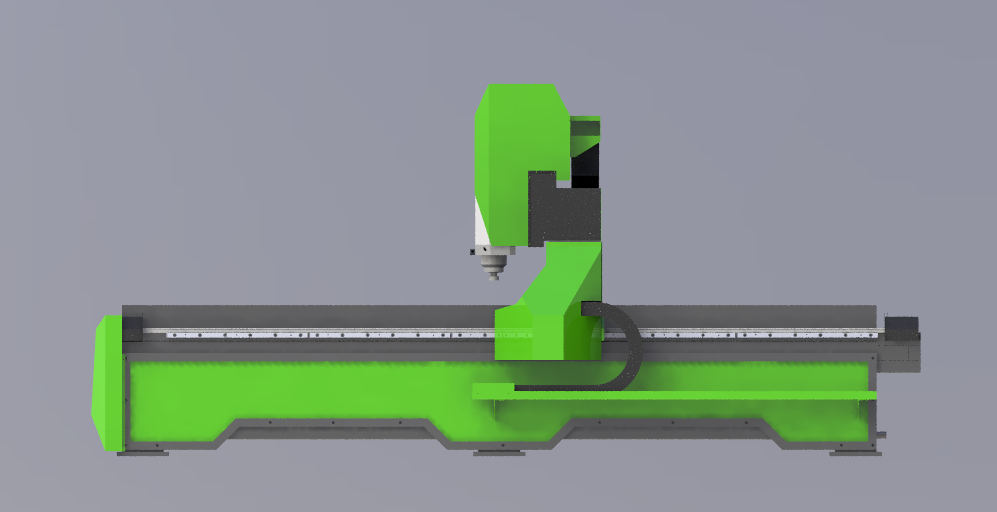

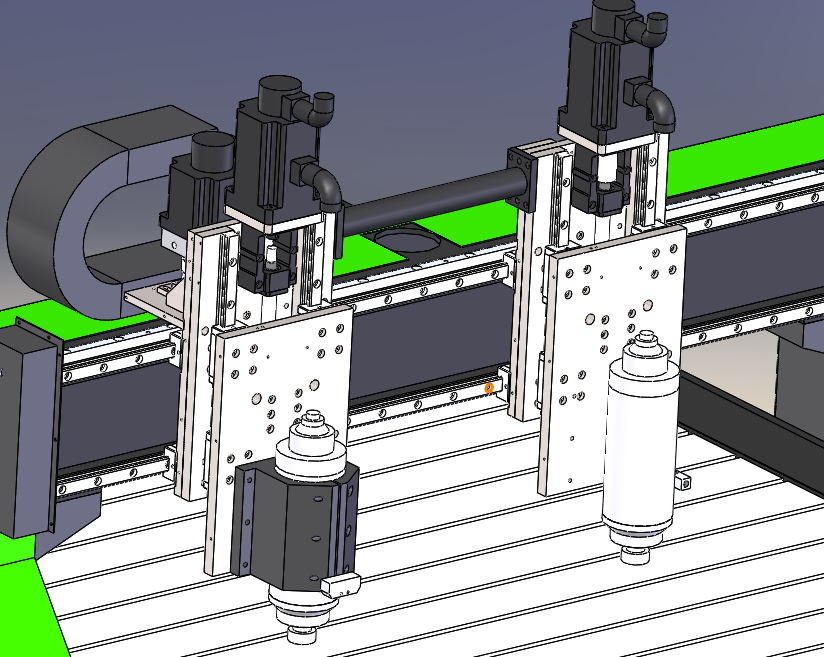

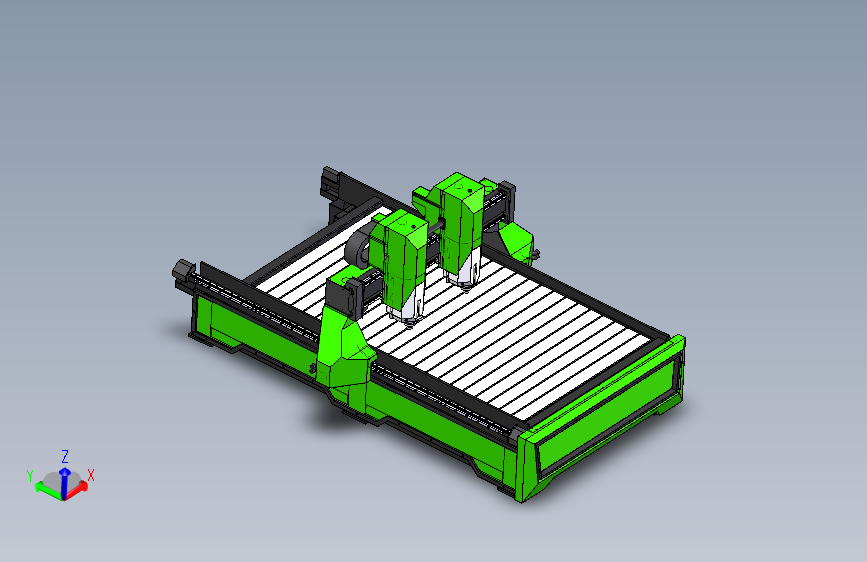

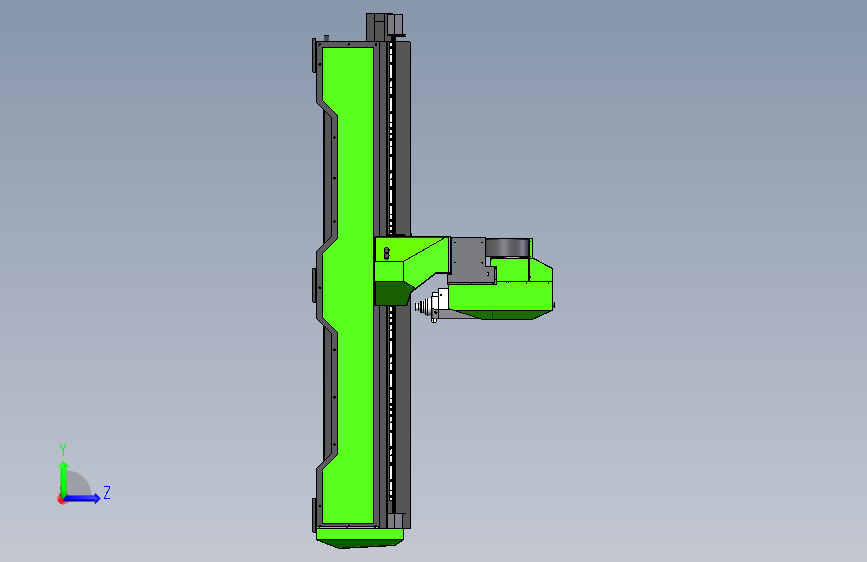

1630双头铝板雕刻机，应用于装饰铝门花、铝型材等金属加工行业。包含零件图，装配图，钣金图等等，零件可编辑。整机采用方通焊接底座+钢板焊接，经CNC加工成型，Z轴为丝杆传动，XY为齿条传动，整机采用维宏原厂伺服。使用维宏系统，相较单头机器，双头效率更快，结构详细，图纸无误。
