2XLZ2000X9000洗石机（ID:637019）
0.png)

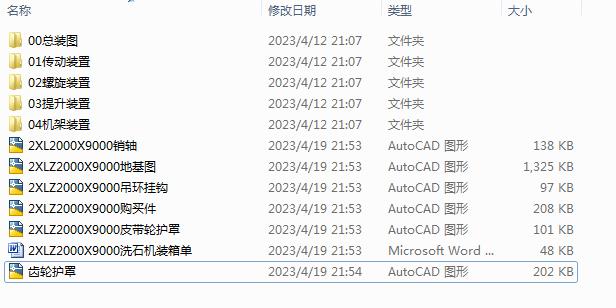

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16846726529376.rar | 3.20M |
| 2 | 2XL2000X9000销轴.dwg | 137.64K |
| 3 | 2XLZ2000X9000吊环挂钩.dwg | 96.83K |

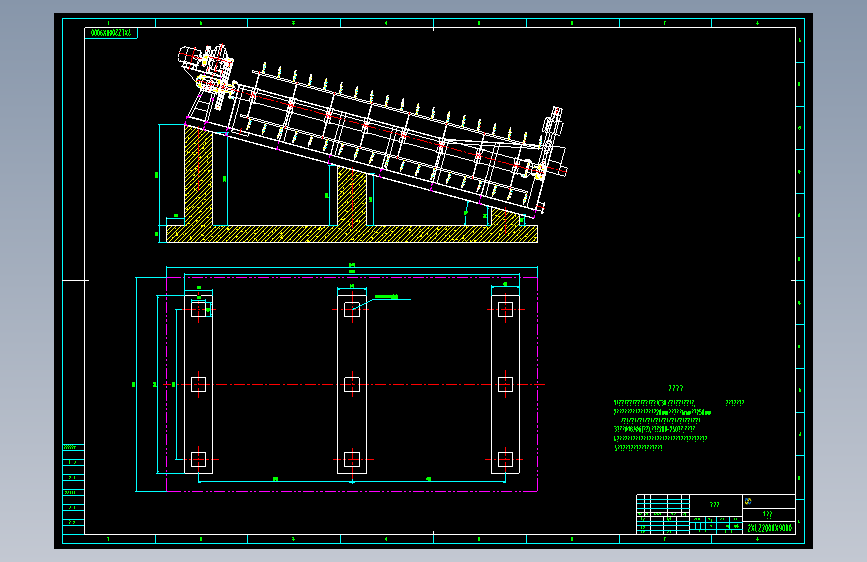

| 4 | 2XLZ2000X9000地基图.dwg | 1.29M |
| 5 | 2XLZ2000X9000洗石机装箱单.doc | 47.50K |
| 6 | 2XLZ2000X9000皮带轮护罩.dwg | 100.26K |
| 7 | 2XLZ2000X9000购买件.dwg | 207.50K |
| 8 | 传动.jpg | 89.14K |
| 9 | 总装.jpg | 91.63K |
| 10 | 文件夹.jpg | 34.99K |
| 11 | 螺旋.jpg | 106.39K |
| 12 | 齿轮护罩.dwg | 201.93K |

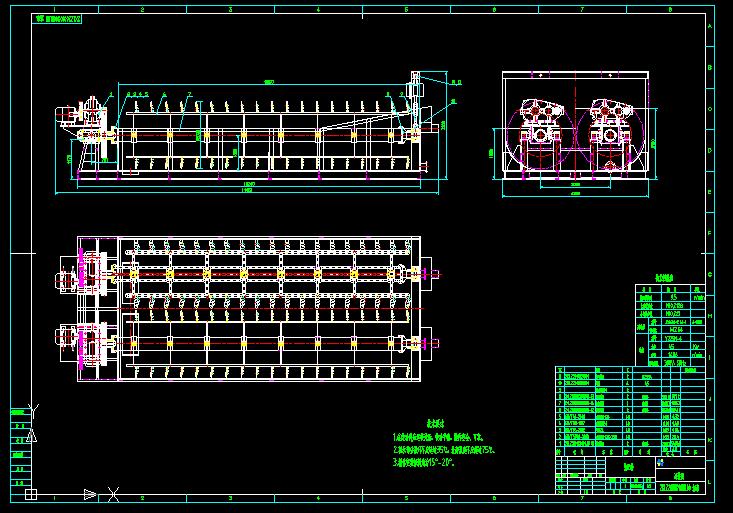

| 13 | 总装图.dwg | 1.18M |
| 14 | 01-01传动架.dwg | 284.35K |
| 15 | 01-02传动轴.dwg | 84.52K |
| 16 | 01-03传动轴盖.dwg | 69.76K |
| 17 | 01-04大齿轮.dwg | 112.33K |
| 18 | 01-05大皮带轮.dwg | 61.67K |
| 19 | 01-06挡油盘.dwg | 51.40K |
| 20 | 01-07电机轮.dwg | 74.57K |
| 21 | 01-08联轴器.dwg | 161.51K |
| 22 | 01-09小齿轮.dwg | 78.71K |
| 23 | 01-10支撑轴.dwg | 94.12K |
| 24 | 01-11支架座.dwg | 70.80K |
| 25 | 01-12传动架轴承座.dwg | 59.44K |
| 26 | 01-13调整丝杠.dwg | 92.76K |

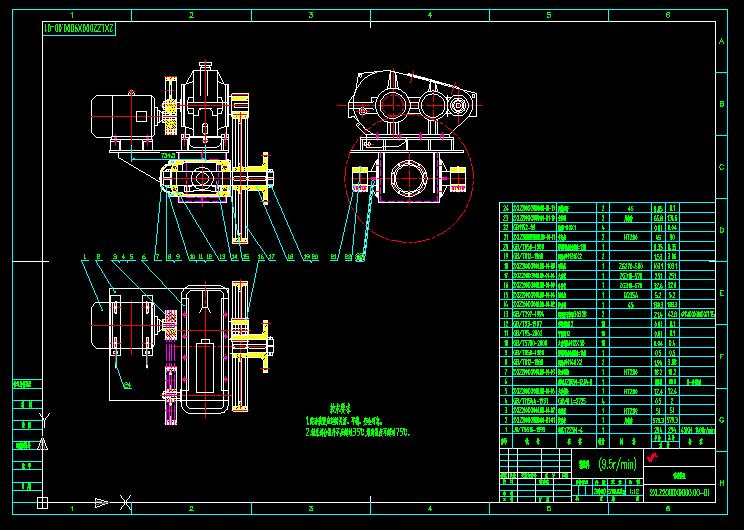

| 27 | 01传动装置.dwg | 321.47K |

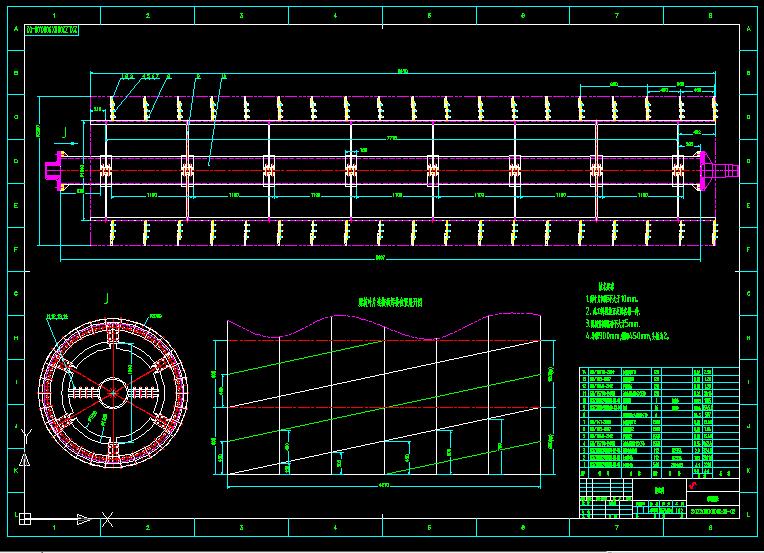

| 28 | 02-01包箍.dwg | 104.01K |
| 29 | 02-02大螺旋叶片.dwg | 85.86K |
| 30 | 02-03螺旋体轴.dwg | 85.04K |
| 31 | 02-04螺旋叶片联接板.dwg | 77.40K |
| 32 | 02-05小螺旋叶片.dwg | 80.56K |
| 33 | 02螺旋体装置.dwg | 948.66K |
| 34 | 螺旋叶片展开图.dwg | 77.26K |
| 35 | 03-01提升轴.dwg | 85.69K |
| 36 | 03-02提升轴后端盖.dwg | 128.36K |
| 37 | 03-03提升轴前端盖.dwg | 53.03K |
| 38 | 03-04提升轴套.dwg | 49.84K |
| 39 | 03-05提升轴座.dwg | 104.98K |
| 40 | 03提升轴装置.dwg | 157.52K |
| 41 | 04-01底架.dwg | 170.31K |
| 42 | 04-02槽体.dwg | 243.36K |
| 43 | 04机架装置.dwg | 120.16K |
| 44 | 04机架.dwg | 369.04K |
此图纸下载需要300金币
立即下载
发布者
156****9554
创作: 50
粉丝: 4
加入时间：2023-05-21
模型信息
图纸格式：dwg
文件大小：3.28M
所需金币：300
上传时间：2023-05-21 20:37:35
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
洗石机
图纸简介
洗石机又叫洗砂机（或洗沙机），用于建筑工地、砂石厂、预制厂及水电工地大量用砂石的脱泥、筛选作业，也可用于矿石选别作业的机器。洗石机可大体分为螺旋洗石机,滚筒洗石机,水轮洗石机，振动洗石机，挖斗式洗石机,圆筒洗石机。
