圆筒落料拉深复合模(CAD图+Proe三维)（ID:659008）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16863698509278.zip | 3.89M |
| 2 | GHJ182--图纸PROEW.dwg | 324.09K |
| 3 | ghj182_asm.stp | 989.27K |
| 4 | 10_tanhuang.prt.2 | 248.78K |
| 5 | 11_daotao.prt.1 | 217.92K |
| 6 | 12_tuaomo_gdb.prt.1 | 224.30K |
| 7 | 13_s_mozuo.prt.1 | 337.43K |
| 8 | 14_s_dianban.prt.1 | 120.50K |
| 9 | 15_tuaomo.prt.1 | 121.45K |
| 10 | 16_dagan.prt.1 | 75.61K |
| 11 | 17_mobin.prt.1 | 154.11K |
| 12 | 1_x_mozuo.prt.1 | 217.47K |
| 13 | 21_yakuai.prt.1 | 90.51K |
| 14 | 22_yabianquan.prt.1 | 104.89K |
| 15 | 23_tumo.prt.1 | 142.26K |
| 16 | 25_xiangjiao.prt.2 | 176.87K |
| 17 | 2_daozu.prt.1 | 99.64K |
| 18 | 4_tumo_gdb.prt.1 | 141.02K |
| 19 | 5_dinggan.prt.1 | 73.48K |
| 20 | 6_aomo.prt.2 | 232.17K |
| 21 | 7_dangliaoxiao.prt.1 | 110.98K |
| 22 | 8x55.prt.2 | 75.61K |
| 23 | 8x85.prt.2 | 85.93K |
| 24 | 8_xieliaoban.prt.1 | 185.92K |
| 25 | 9_xieliao_ld.prt.1 | 114.12K |
| 26 | gb-t70_1-2000_m8x60.prt.1 | 126.76K |
| 27 | gb-t70_1-2000_m8x95.prt.2 | 141.46K |
| 28 | ghj182.asm.10 | 201.87K |
| 29 | gongjian.prt.1 | 123.22K |

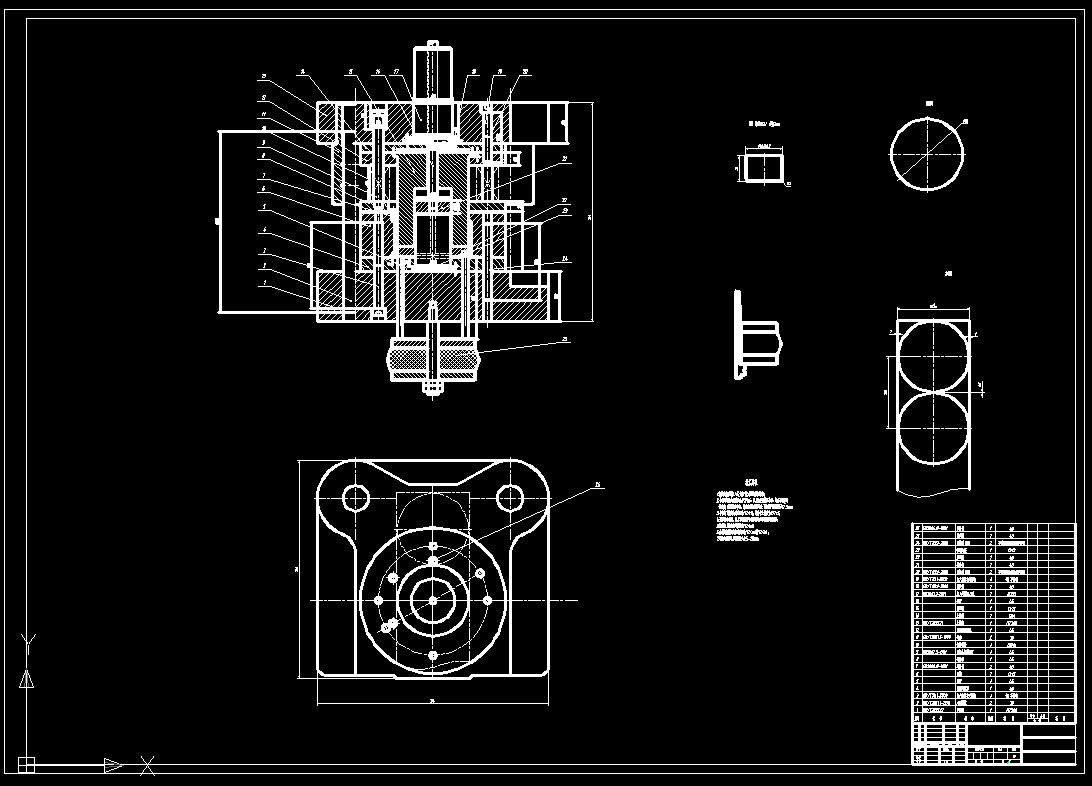

| 30 | CAD装配图.png | 27.71K |

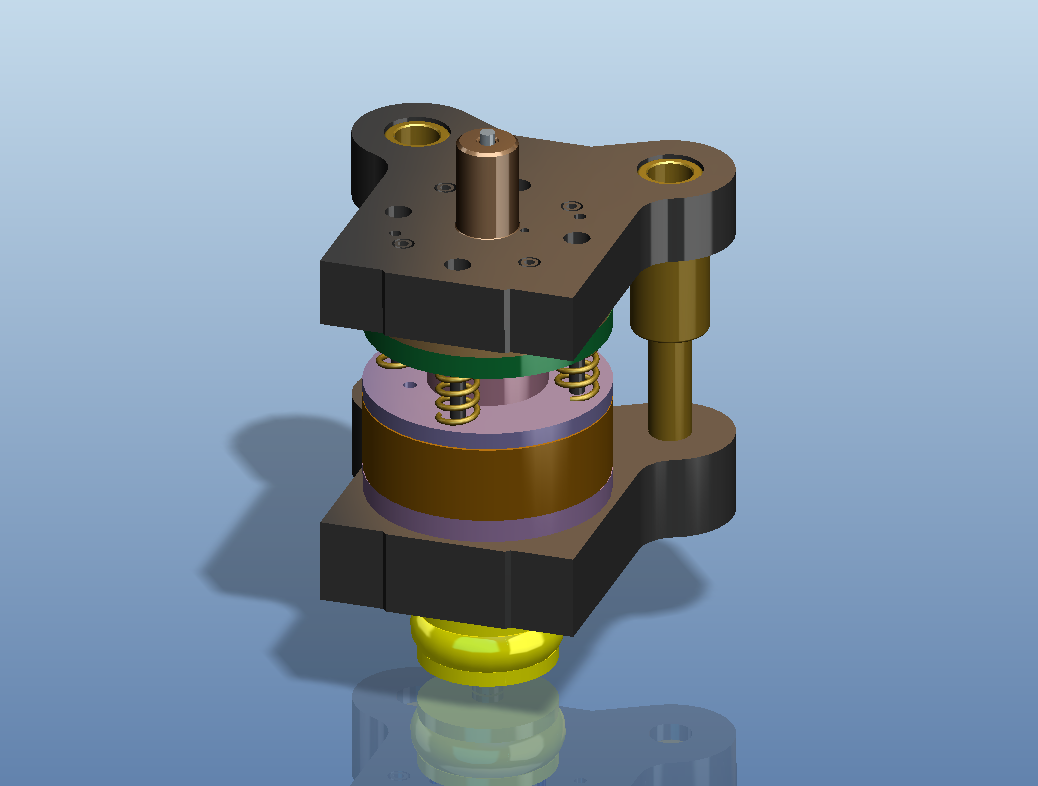

| 31 | 三维图.png | 91.17K |

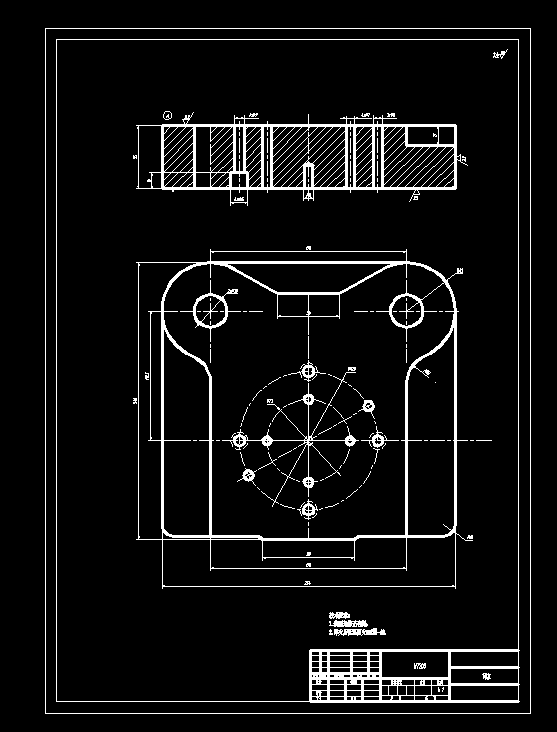

| 32 | 下模座.png | 11.53K |

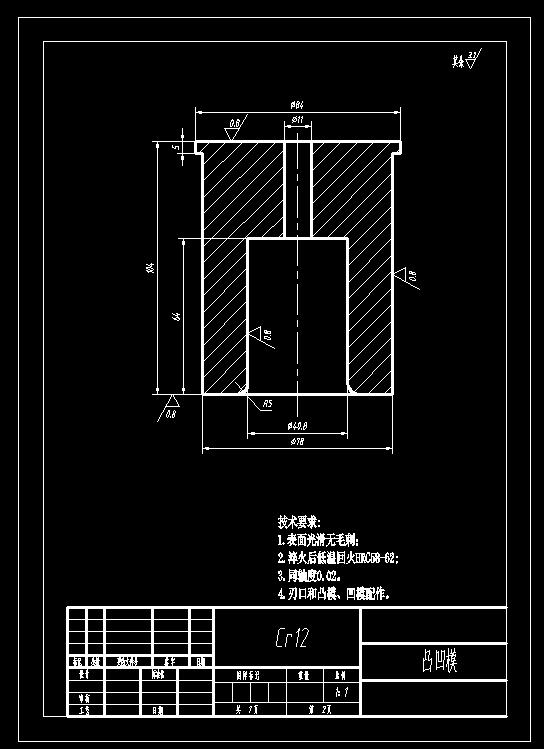

| 33 | 凸凹模.png | 11.18K |

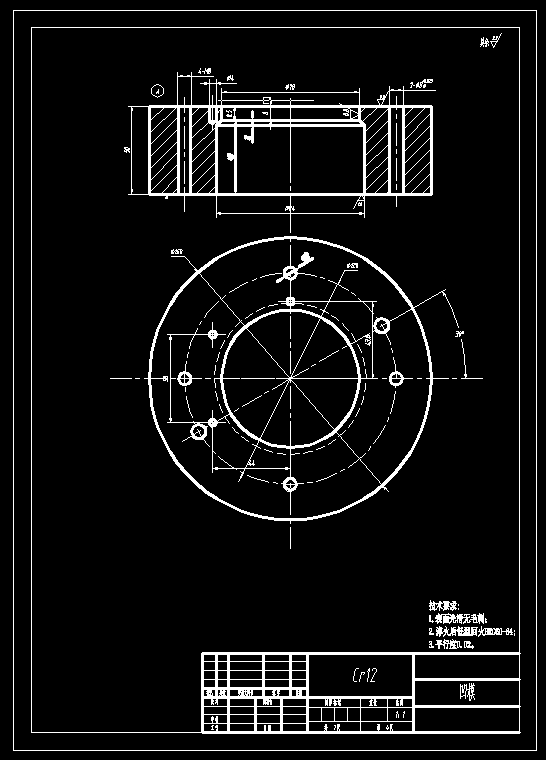

| 34 | 凹模.png | 13.72K |

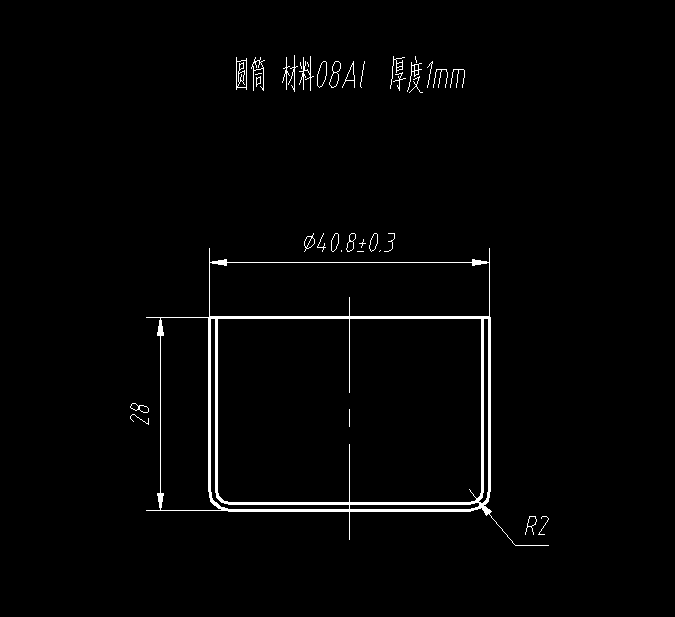

| 35 | 工件图.png | 5.11K |

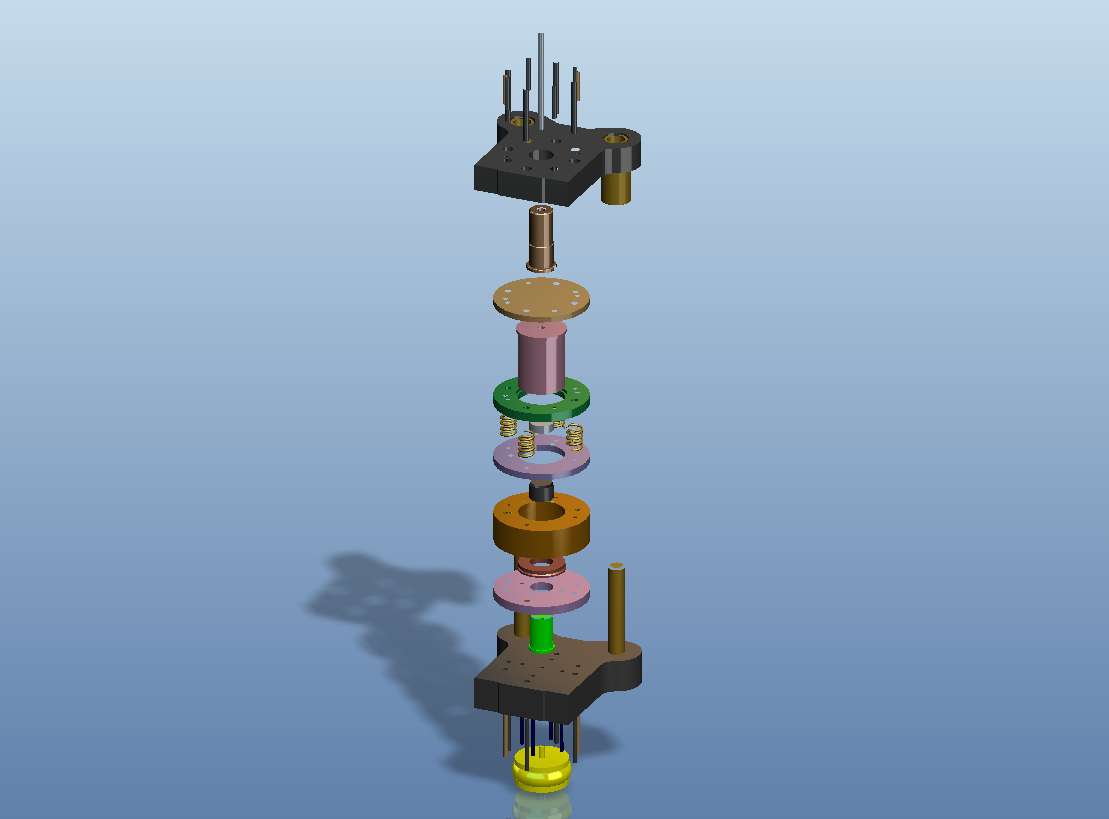

| 36 | 爆炸图.png | 66.67K |
此图纸下载需要60金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：prt
文件大小：3.99M
所需金币：60
上传时间：2023-06-10 12:04:13
是否可编辑：可修改，包括参数
版本：PROE
标签
圆筒
复合模
拉深
圆盖
模具
图纸简介
圆筒落料拉深复合模设计 圆筒 材料08Al 厚度1mm 1.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；2.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；3.模柄与上模座为过渡配合H7/m6；4.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；
