三孔垫板级进模设计（CAD图+Proe三维）（ID:660880）

设备部件 / 模具类 / 三孔垫板级进模设计（CAD图+Proe三维）

©原创

平面图

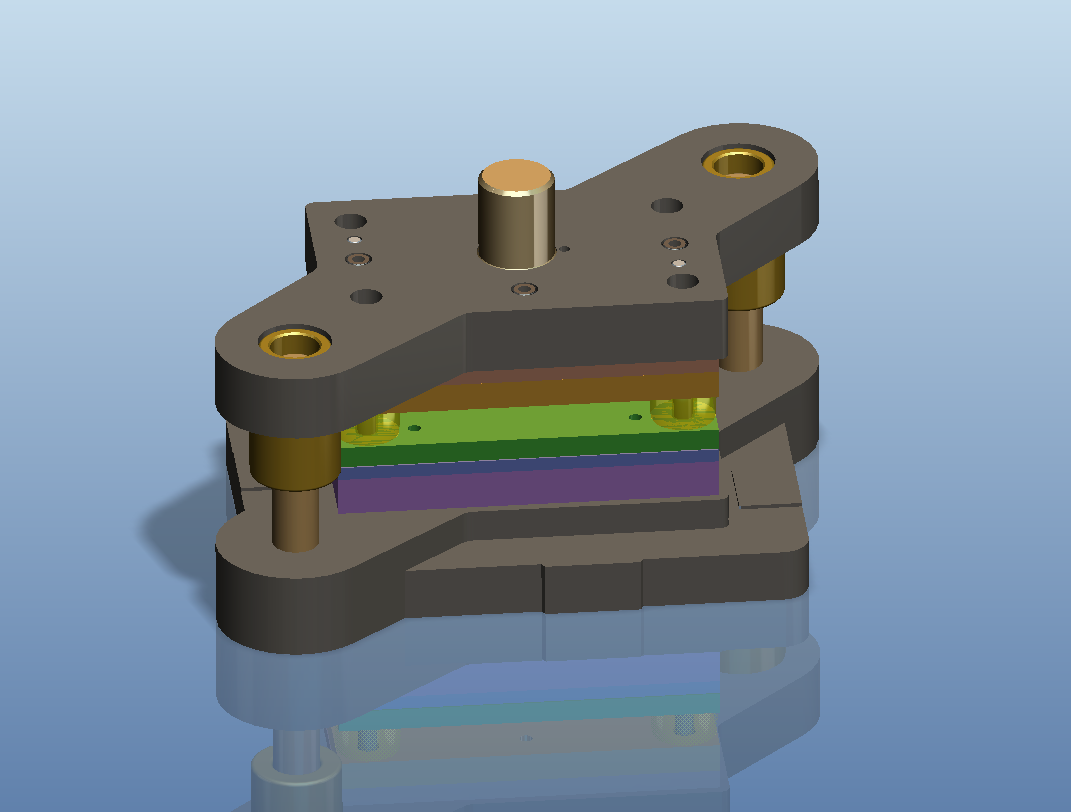

3D视图

文件列表

#	文件名称	文件大小
1	16865393675608.zip	3.80M
2	HN149--图纸汇总_.dwg	320.21K
3	hn149_asm.stp	1.02M
4	10_tumo_gdb.prt.3	430.47K
5	11_dianban.prt.1	113.49K
6	12_s_mozuo.prt.2	274.73K
7	13_daotao.prt.1	237.21K
8	14_ll_tumo.prt.2	103.34K
9	15_mobin.prt.1	145.25K
10	17_cxk_tumo.prt.1	78.16K
11	18_cdk_tumo.prt.1	85.35K
12	19_ceren.prt.1	76.22K
13	1_x_mozuo.prt.2	377.40K
14	2_daozu.prt.1	86.68K
15	4_aomo.prt.2	357.87K
16	6_daoliaoban.prt.3	152.35K
17	7_xieliaoban.prt.2	292.86K
18	8x16.prt.2	91.35K
19	8x45.prt.3	85.50K
20	8_xiangjiao.prt.1	91.98K
21	9_xieliao_ld.prt.1	123.19K
22	gb-t68-2000_m8x16.prt.1	106.07K
23	gb-t70_1-2000_m8x45.prt.2	150.71K
24	gongjian.prt.1	108.25K
25	hn149.asm.11	186.19K

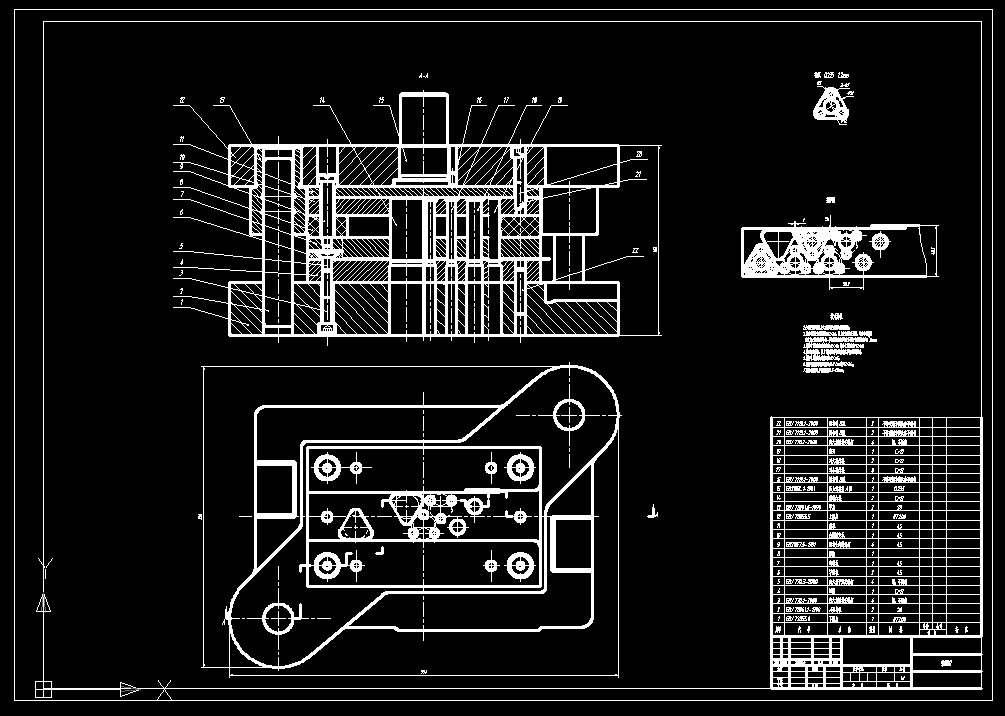

26	CAD装配图.png	27.53K
27	三维图.png	63.47K

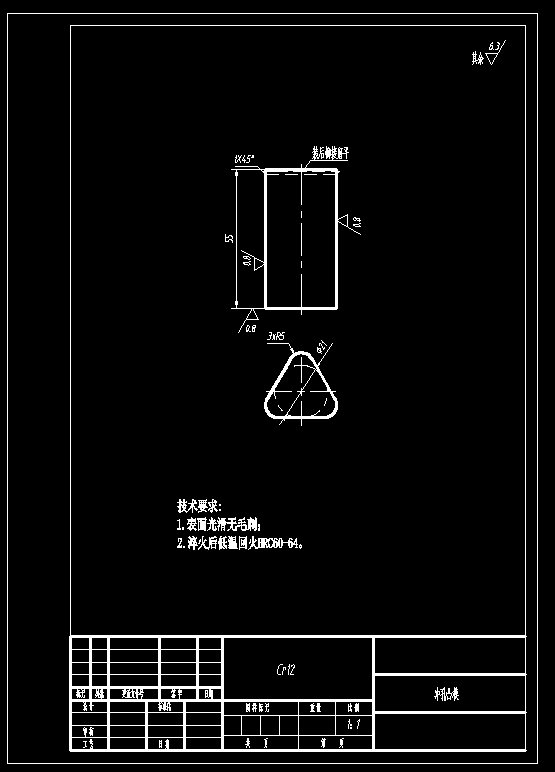

28	凸模.png	8.19K

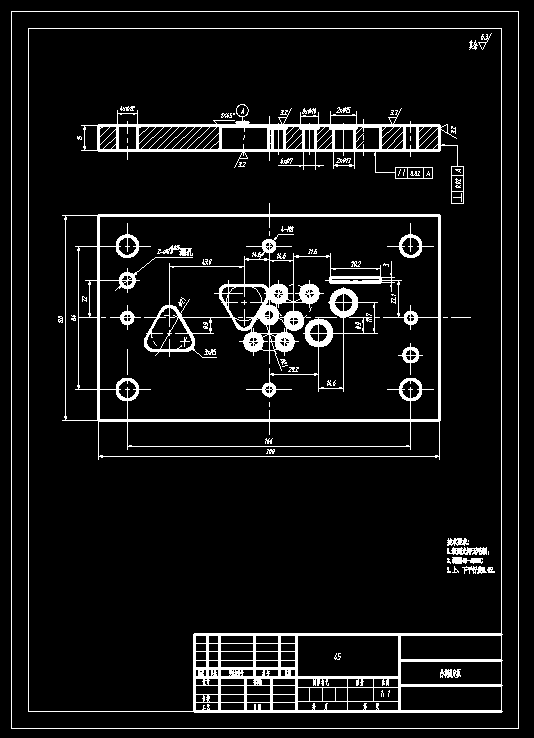

29	凸模固定板.png	11.62K

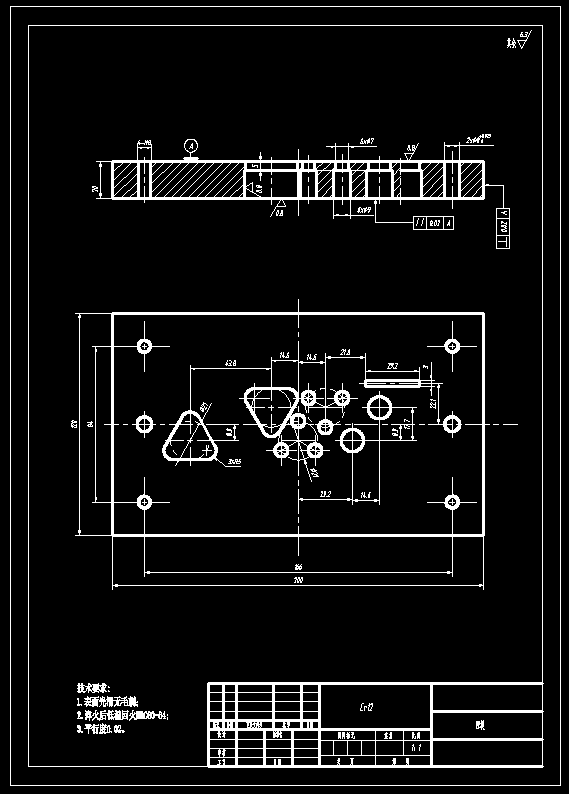

30	凹模.png	12.13K
31	工件三维.jpg	24.82K
32	工件图.png	11.67K

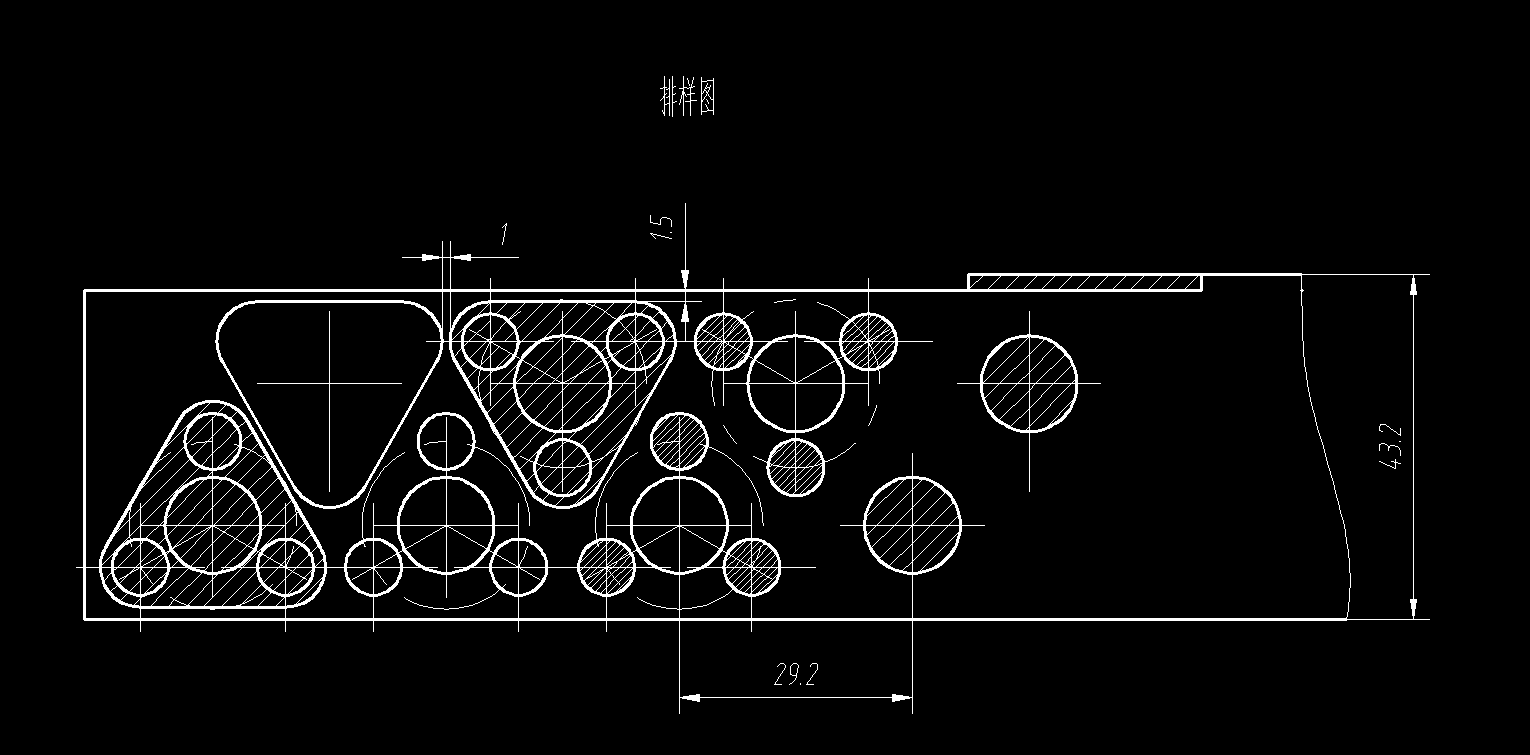

33	排样图.png	28.52K

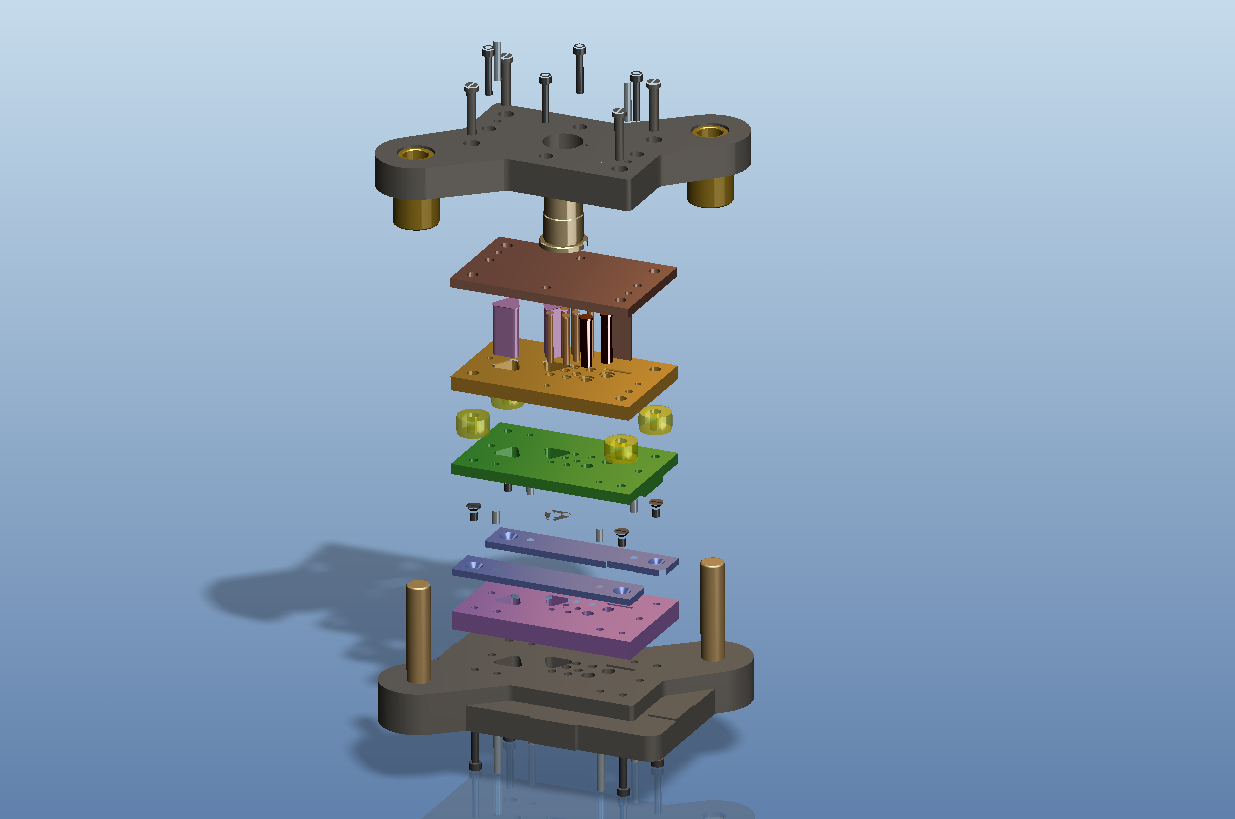

34	爆炸图.png	89.07K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：3.89M

所需金币：120

上传时间：2023-06-12 11:09:29

是否可编辑：可修改，包括参数

版本：PROE

标签

垫板

三孔垫

级进模

冲压

模具

图纸简介

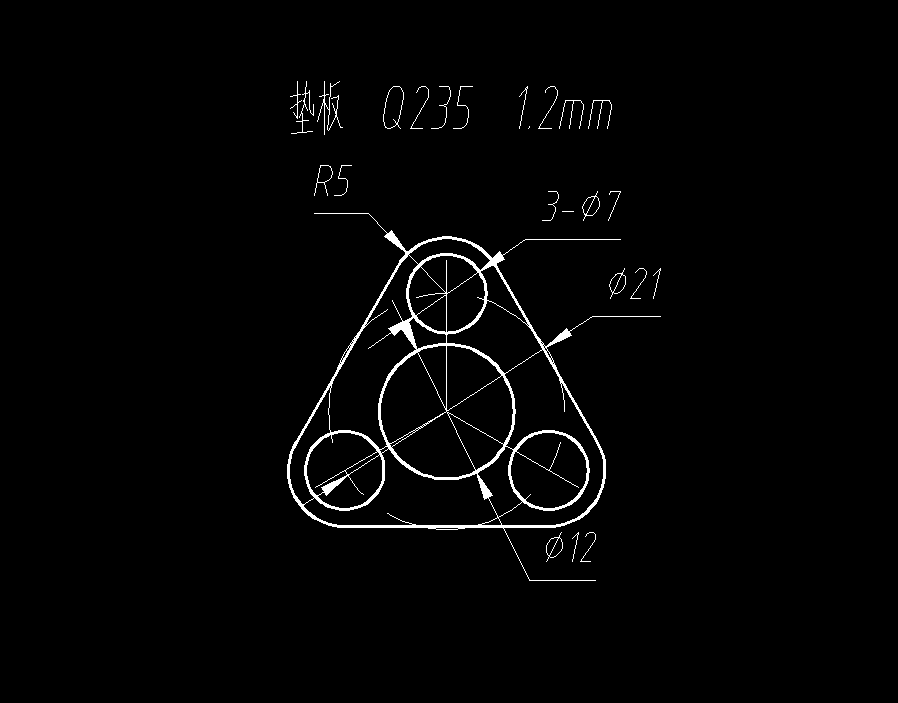

三孔垫板级进模设计垫板 Q235 1.2mm 图纸包含CAD图、Proe三维图、STP通用格式 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
