减震吊耳落料冲孔模+弯曲模（CAD图纸UG三维模型+工作动画）（ID:665777）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16870118621426.zip | 8.44M |
| 2 | 动画A.avi | 6.08M |
| 3 | 动画B.avi | 4.36M |
| 4 | 1落料冲孔复合模.dwg | 246.09K |
| 5 | 2弯曲模.dwg | 195.34K |
| 6 | J004-GHJ030-A.stp | 853.26K |
| 7 | 10_daotao.prt | 207.00K |
| 8 | 11_S_gudingban.prt | 179.00K |
| 9 | 12_S_dianban.prt | 158.00K |
| 10 | 13_S_mozuo.prt | 342.00K |
| 11 | 15_tuiban.prt | 218.00K |
| 12 | 16_CK_tumo.prt | 132.50K |
| 13 | 18_dagan.prt | 131.00K |
| 14 | 19_mobin.prt | 268.50K |
| 15 | 1_X_mozuo.prt | 437.00K |
| 16 | 21_tuaomo.prt | 202.50K |
| 17 | 2_daozu.prt | 146.50K |
| 18 | 3_xieliao_LD.prt | 184.50K |
| 19 | 4_X_dianban.prt | 156.00K |
| 20 | 5_X_gudingban.prt | 253.50K |
| 21 | 6_xiangjiao.prt | 136.50K |
| 22 | 7_xieliaoban.prt | 215.00K |
| 23 | 8_daoliaoxiao.prt | 157.00K |
| 24 | 9_aomo.prt | 300.00K |
| 25 | feiliao.prt | 128.50K |
| 26 | GB-T119.1-200010x65.prt | 211.00K |
| 27 | GB-T119.1-200010x75.prt | 211.00K |
| 28 | GB-T70.1-2000M10x65.prt | 307.00K |
| 29 | GB-T70.1-2000M10x70.prt | 296.50K |
| 30 | GB-T70.1-2000M8x25.prt | 296.00K |
| 31 | GB-T70.1-2000M8x65.prt | 296.50K |
| 32 | gongjian.prt | 143.00K |
| 33 | J004-GHJ030-A.prt | 290.00K |
| 34 | liaodai.prt | 139.50K |
| 35 | SM_ASM_A.prt | 209.50K |
| 36 | TB_ASM_A.prt | 107.50K |
| 37 | XL_ASM_A.prt | 152.50K |
| 38 | XM_ASM_A.prt | 183.50K |
| 39 | 三维图.png | 52.34K |
| 40 | 爆炸图.png | 57.88K |
| 41 | J004-GHJ030-B.stp | 574.11K |
| 42 | 11_mobin.prt | 183.00K |
| 43 | 12_dinggan.prt | 138.50K |
| 44 | 15_daozu.prt | 143.00K |
| 45 | 16_daotao.prt | 178.00K |
| 46 | 18_dingkuai.prt | 156.00K |
| 47 | 19_xianweigan.prt | 130.50K |
| 48 | 1_X_mozuo.prt | 456.00K |
| 49 | 3_WQ_aomo.prt | 215.50K |
| 50 | 5_WQ_tumo.prt | 173.00K |
| 51 | 6_dingweiban.prt | 148.00K |
| 52 | 7_tumo_GDB.prt | 253.50K |
| 53 | 8_dianban.prt | 146.50K |
| 54 | 9_S_mozuo.prt | 313.50K |
| 55 | DK_ASM_B.prt | 110.00K |
| 56 | GB-T119.1-20006x50.prt | 210.00K |
| 57 | GB-T119.1-20008x30.prt | 211.00K |
| 58 | GB-T119.1-20008x50.prt | 211.00K |
| 59 | GB-T70.1-2000M8x30.prt | 296.00K |
| 60 | GB-T70.1-2000M8x40.prt | 296.50K |
| 61 | gongjian.prt | 267.50K |
| 62 | gongjian1.prt | 172.50K |
| 63 | J004-GHJ030-B.prt | 248.00K |
| 64 | SM_ASM_B.prt | 185.00K |
| 65 | XM_ASM_B.prt | 190.50K |
| 66 | 三维图.png | 54.37K |
| 67 | 爆炸图.png | 39.68K |
| 68 | 三维工件图.jpg | 15.64K |
| 69 | 下固定板.jpg | 34.47K |
| 70 | 凸凹模.jpg | 50.16K |
| 71 | 凸模固定板.jpg | 34.91K |
| 72 | 凹模.jpg | 40.03K |
| 73 | 卸料板.jpg | 35.47K |
| 74 | 工件图.jpg | 27.82K |
| 75 | 弯曲凸模.jpg | 31.59K |
| 76 | 弯曲凹模.jpg | 39.09K |
| 77 | 弯曲模装配图.jpg | 116.33K |
| 78 | 弯曲模零件图.jpg | 66.23K |
| 79 | 装配图.jpg | 79.65K |
此图纸下载需要200金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：prt
文件大小：8.65M
所需金币：200
上传时间：2023-06-17 22:24:24
是否可编辑：可修改，包括参数
版本：STEP
标签
吊耳
弯曲模
冲孔模
模具
冲压
图纸简介

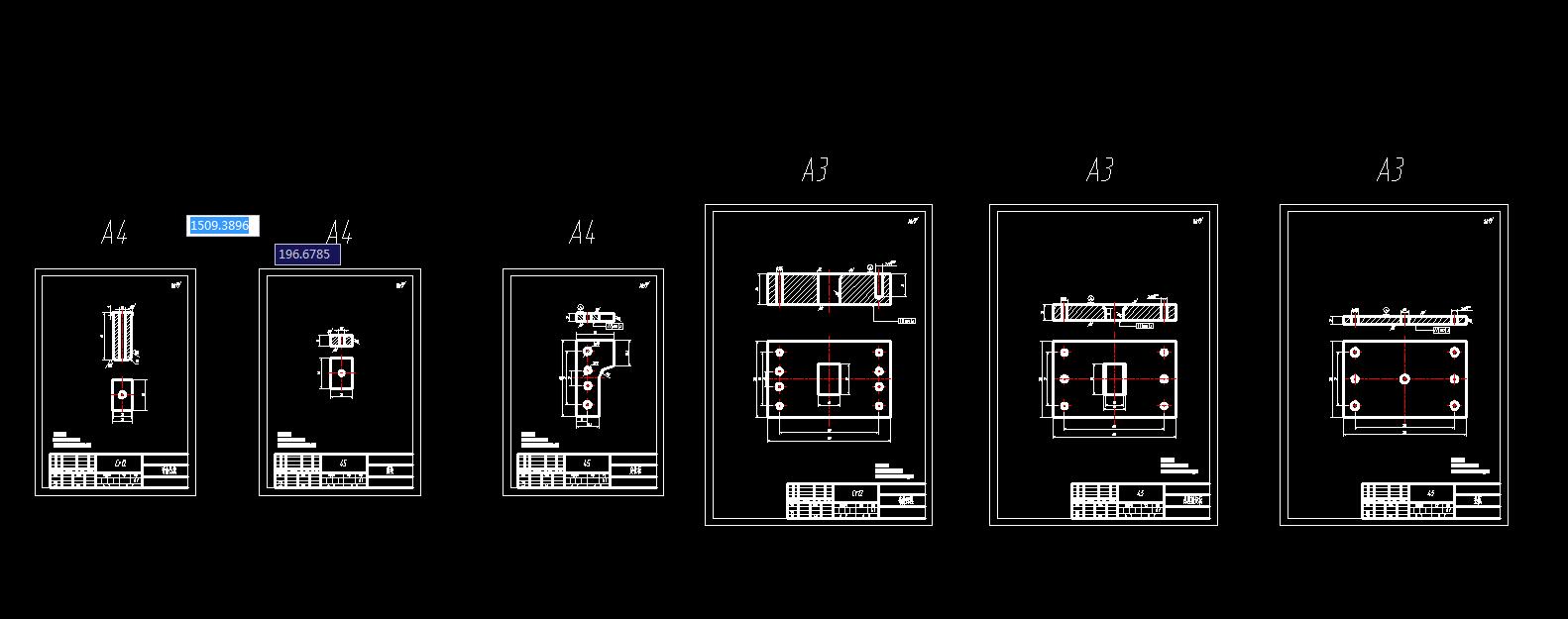

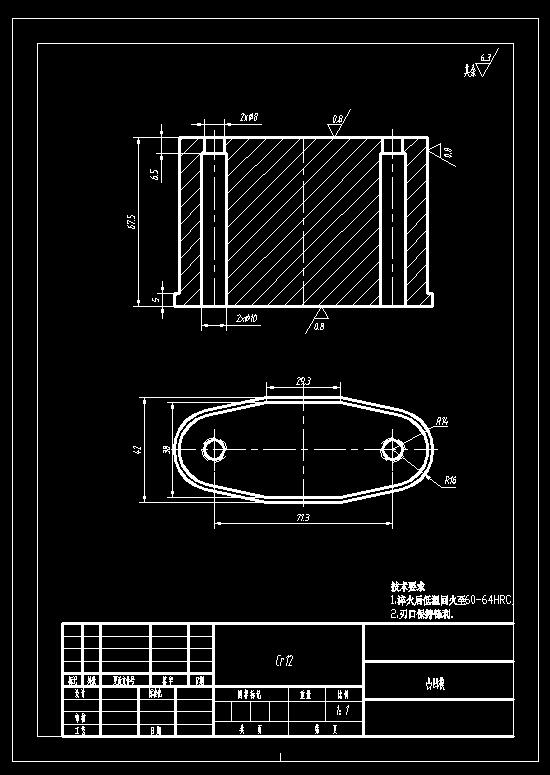

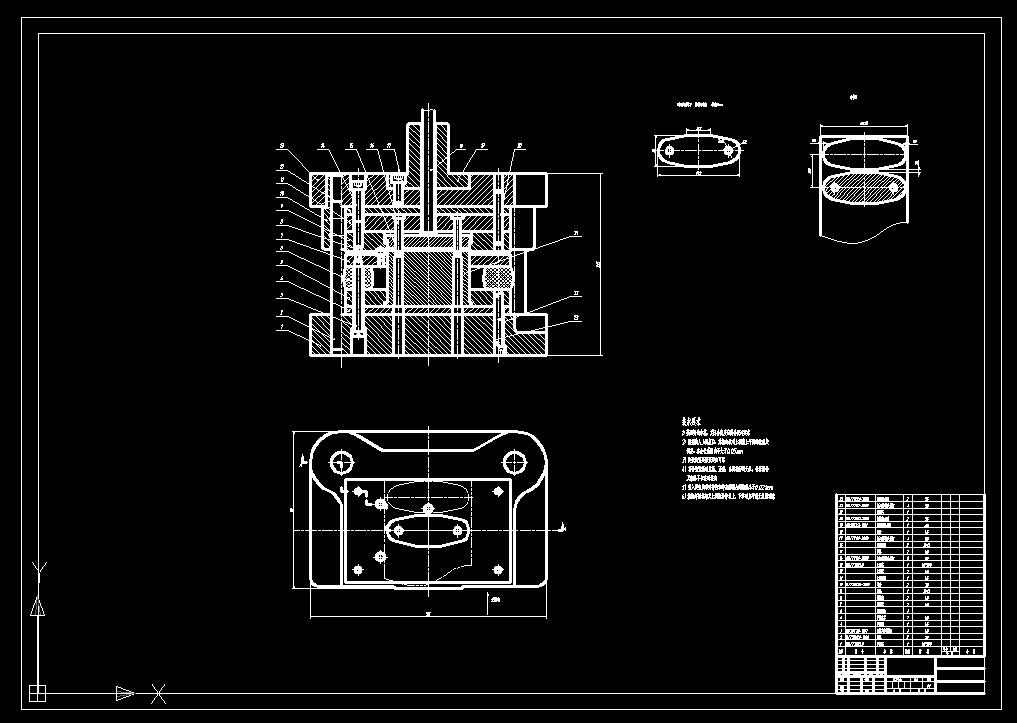

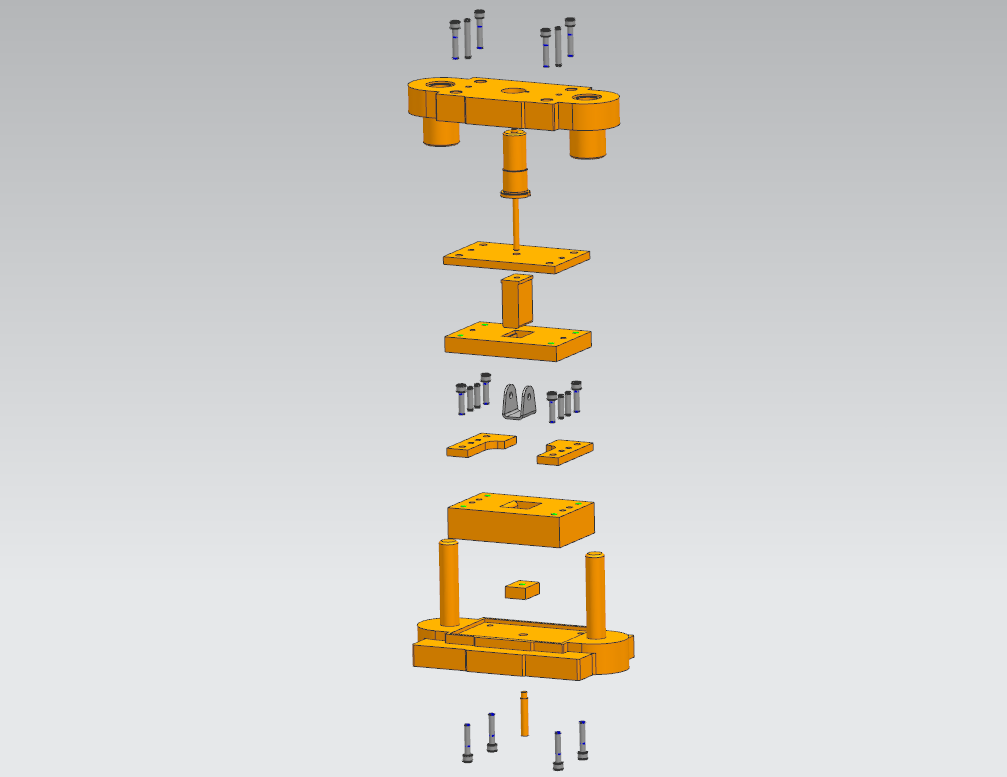

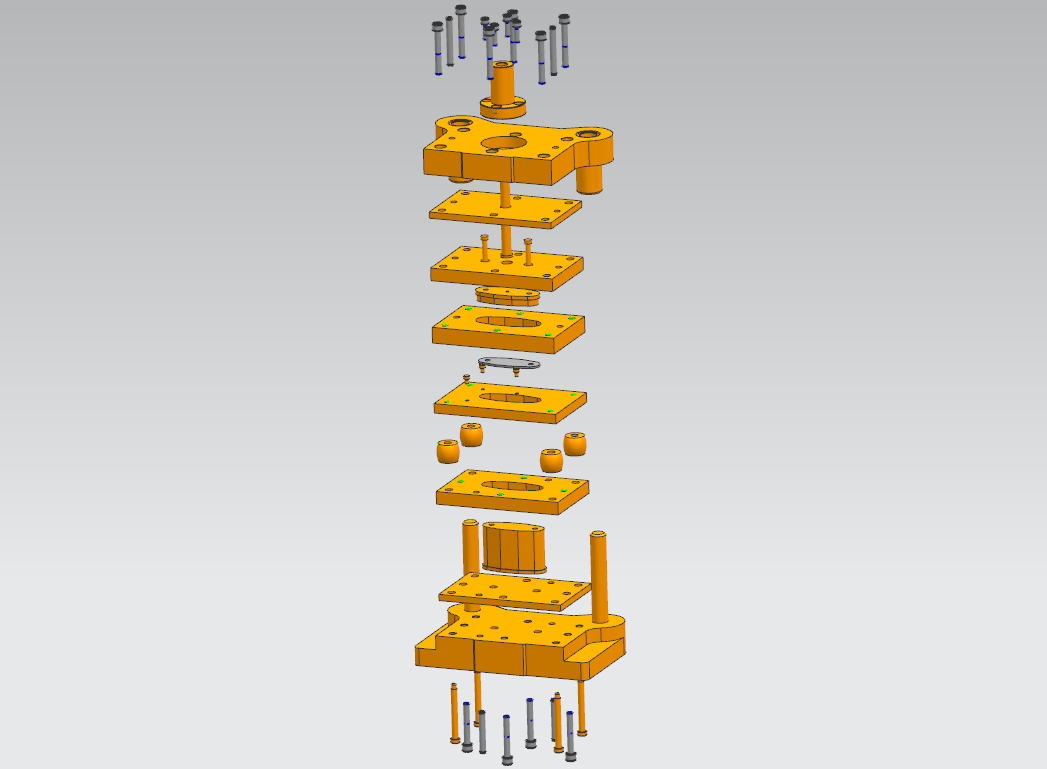

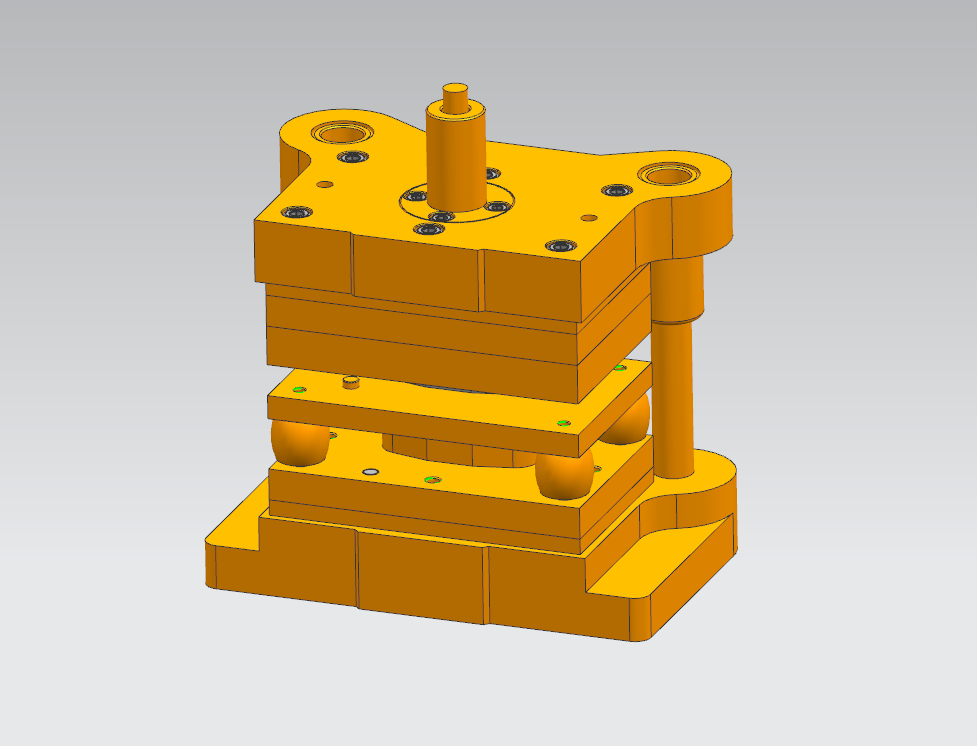

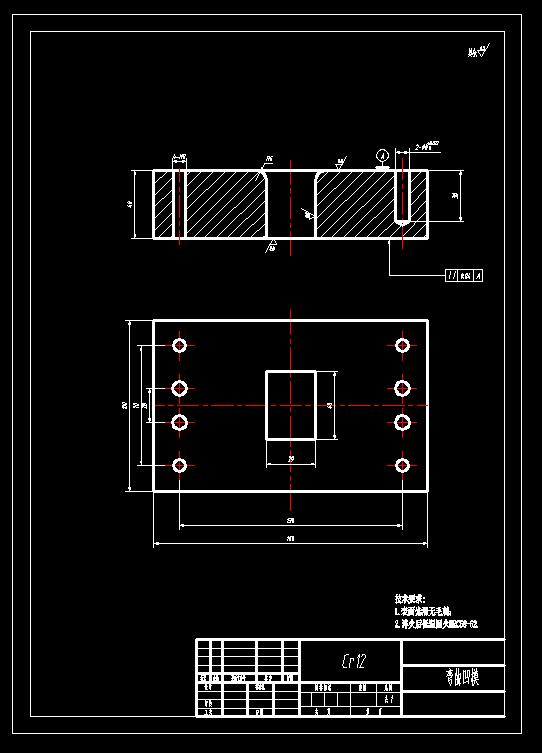

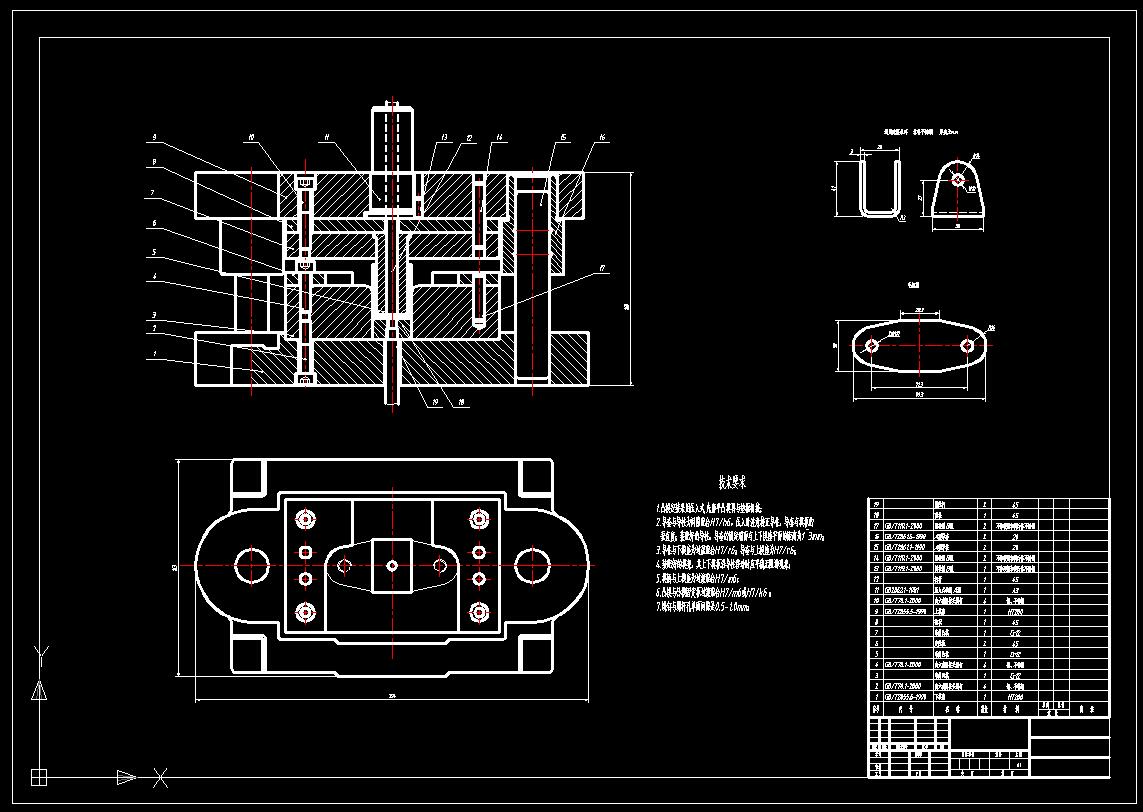

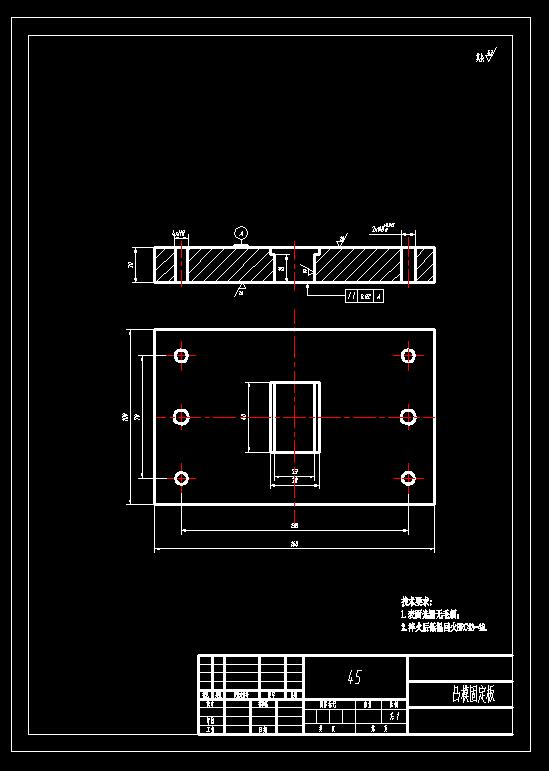

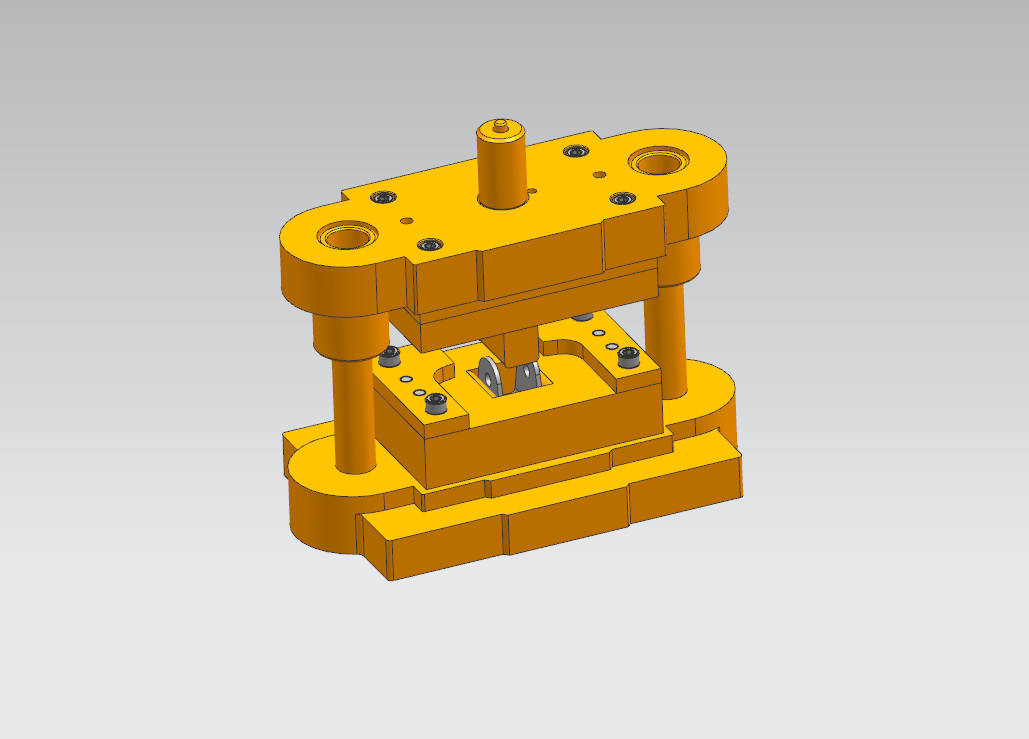

减震吊耳落料冲孔模+弯曲模（CAD图纸UG三维模型+工作动画）

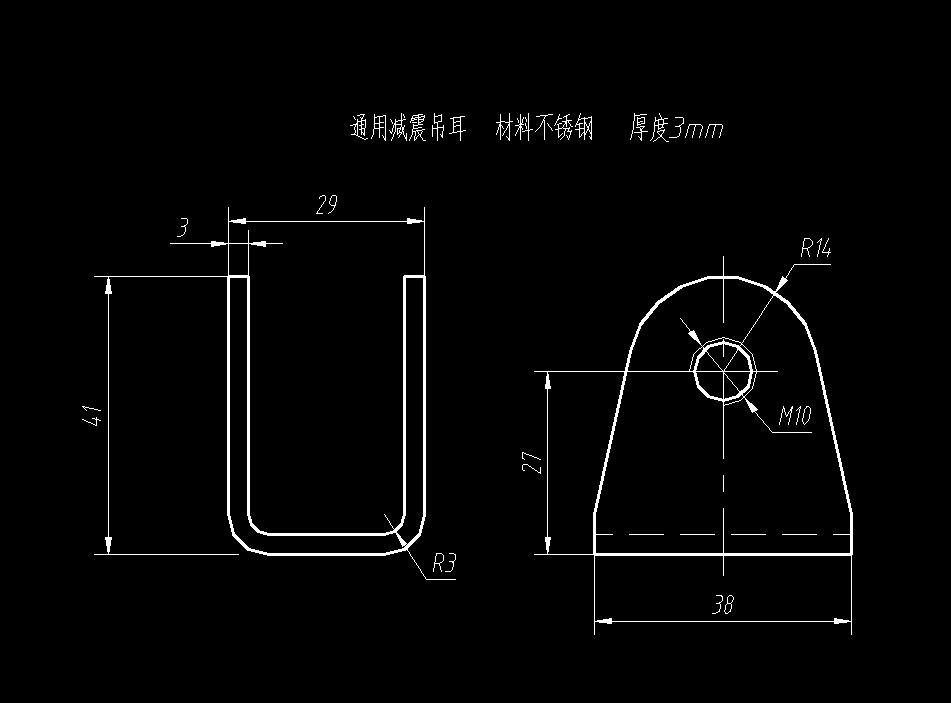

通用减震吊耳 材料不锈钢 厚度3mm
图纸共两套，分别为落料冲孔模+弯曲模，图纸包含CAD图、UG三维图、工作仿真动画。
1）装配好的冲模，其闭合高度应符合设计要求
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件
及废料不卡在冲模内
5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
