圆形盖落料成型复合模（CAD图+UG三维）（ID:671829）

设备部件 / 模具类 / 圆形盖落料成型复合模（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16876091286194.zip	2.65M
2	J009--GHJ024.dwg	232.36K
3	J009-HJ024.stp	832.95K
4	10_xieliao_LD.prt	177.00K
5	11_tanhuang.prt	350.00K
6	12_daotao.prt	172.50K
7	14_S_mozuo.prt	324.50K
8	15_S_dianban.prt	149.50K
9	17_tuaomo.prt	145.00K
10	18_dagan.prt	127.50K
11	19_mobin.prt	175.00K
12	1_X_mozuo.prt	290.00K
13	23_CX_tumo.prt	166.00K
14	24_dingkuai.prt	137.00K
15	25_LS_tumo.prt	202.00K
16	2_daozu.prt	142.00K
17	4_X_dianban.prt	151.50K
18	5_tumo_GDB.prt	199.50K
19	5_tumo_GDB2.prt	169.50K
20	6_dinggan.prt	131.00K
21	7_aomo.prt	232.00K
22	8_daoliaoxiao.prt	140.50K
23	9_xieliaoban.prt	183.50K
24	GB-T119.1-20008x55.prt	211.00K
25	GB-T119.1-20008x80.prt	211.00K
26	GB-T70.1-2000M8x55.prt	296.50K
27	GB-T70.1-2000M8x80.prt	296.00K
28	gongjian.prt	160.50K
29	J009-HJ024.prt	356.50K
30	xiangjiao.prt	136.00K

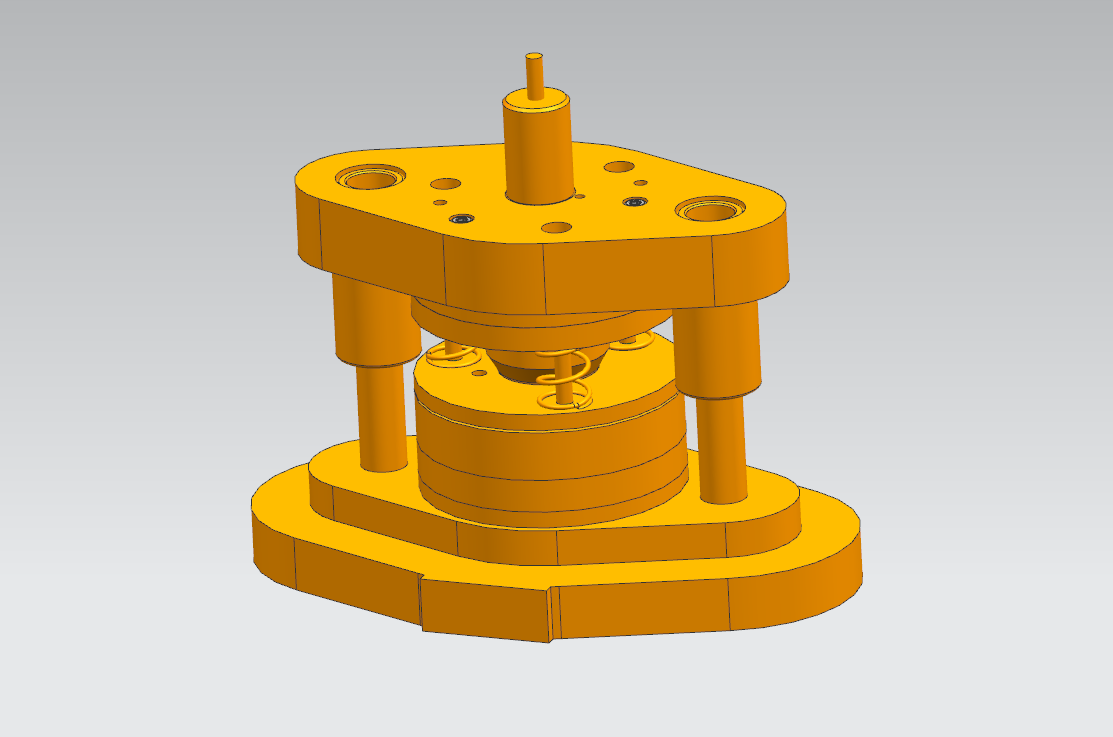

31	三维图.png	73.52K

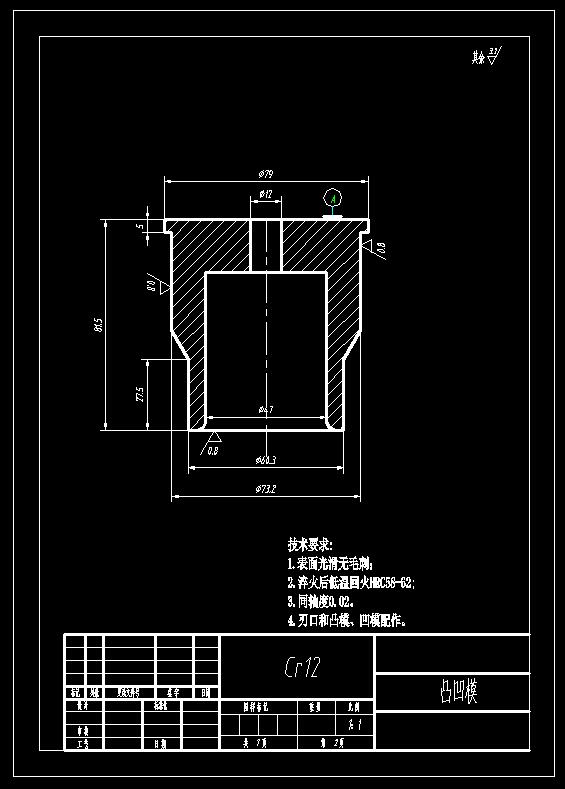

32	凸凹模.jpg	41.37K

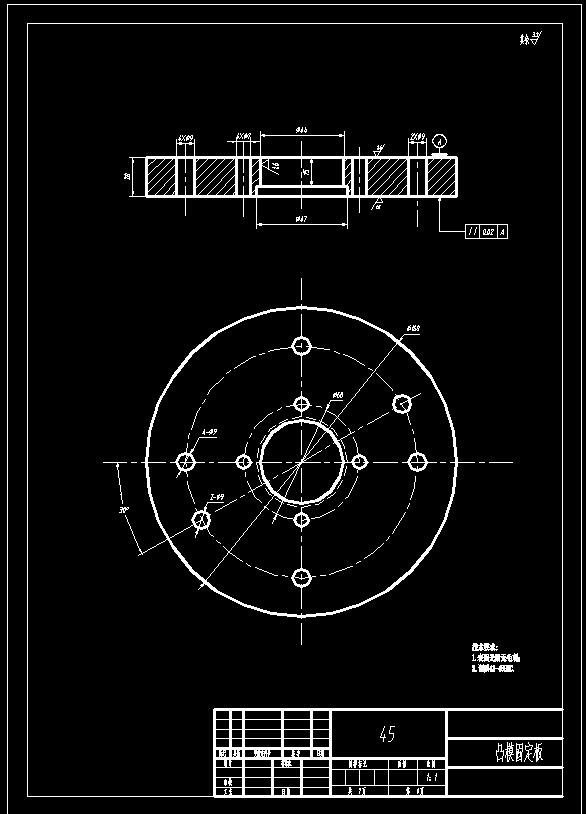

33	凸模固定板.jpg	47.55K

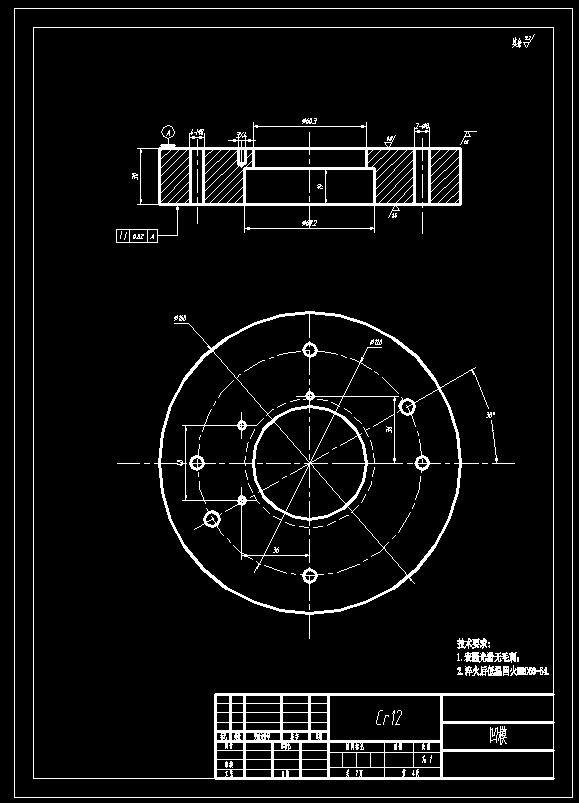

34	凹模.jpg	49.11K
35	工件三维图.jpg	30.09K

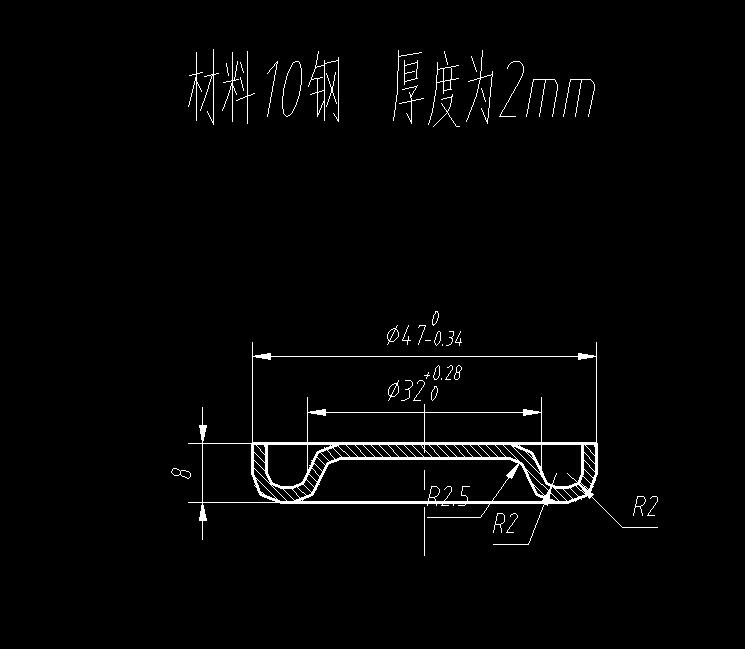

36	工件图.jpg	25.32K

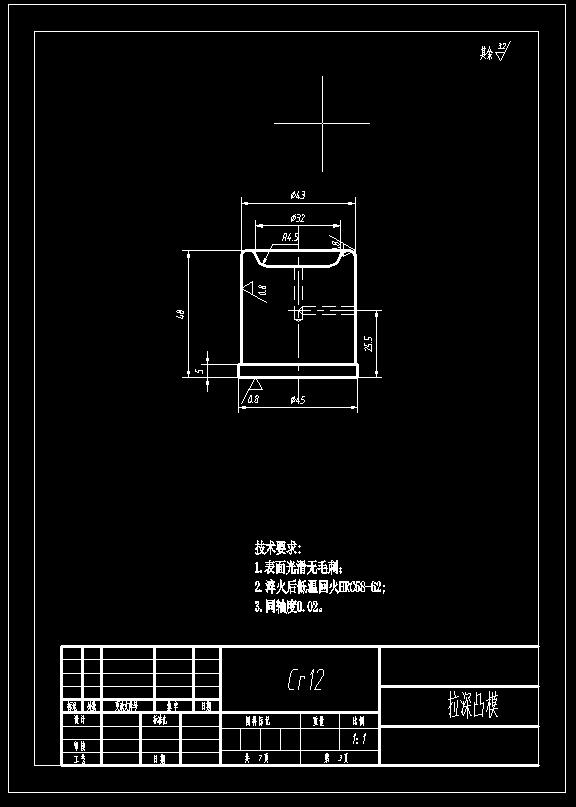

37	拉深凸模.jpg	31.87K

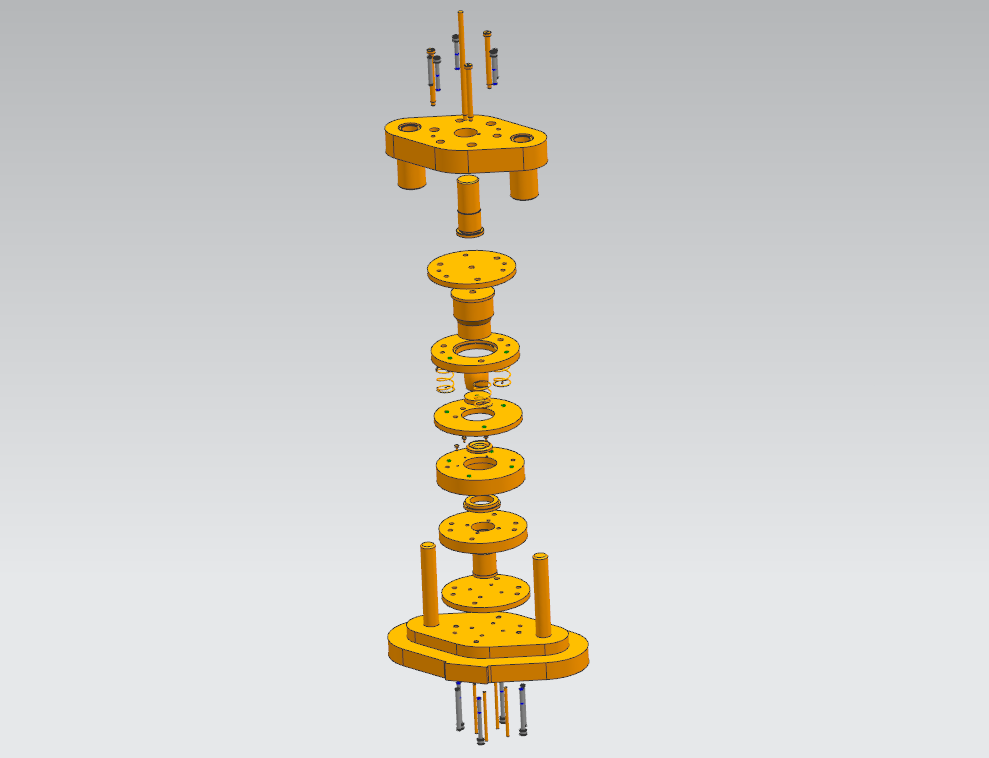

38	爆炸图.png	56.82K

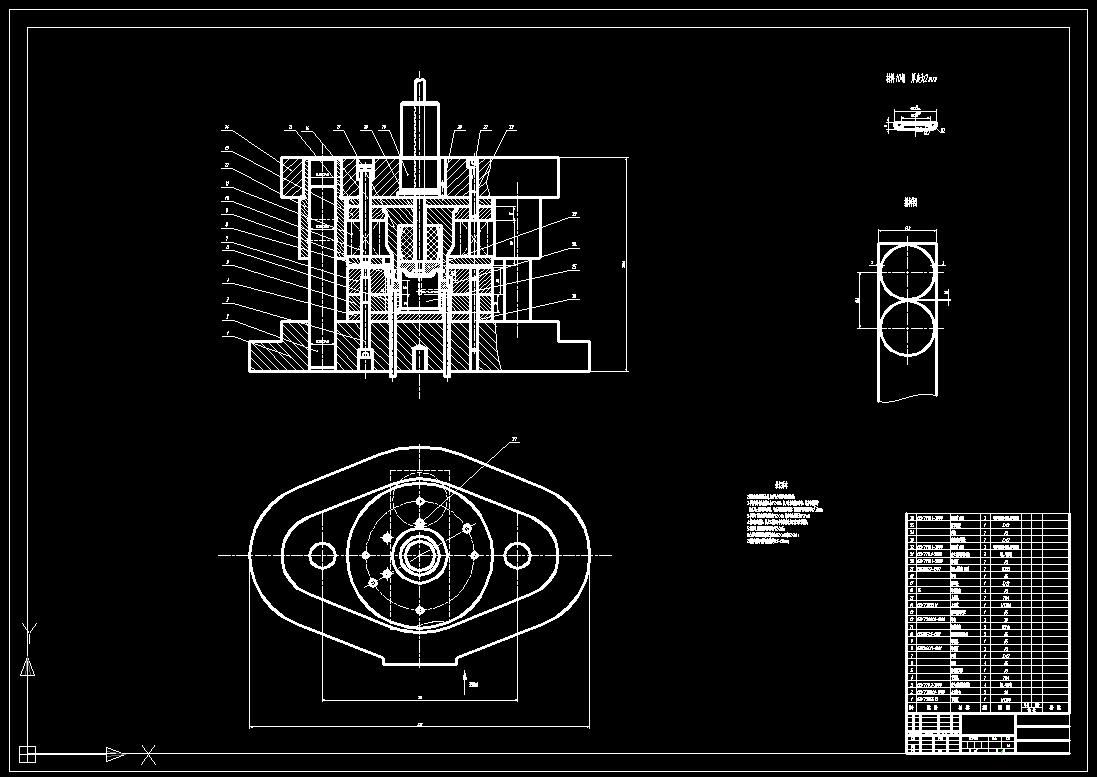

39	装配图.jpg	97.34K

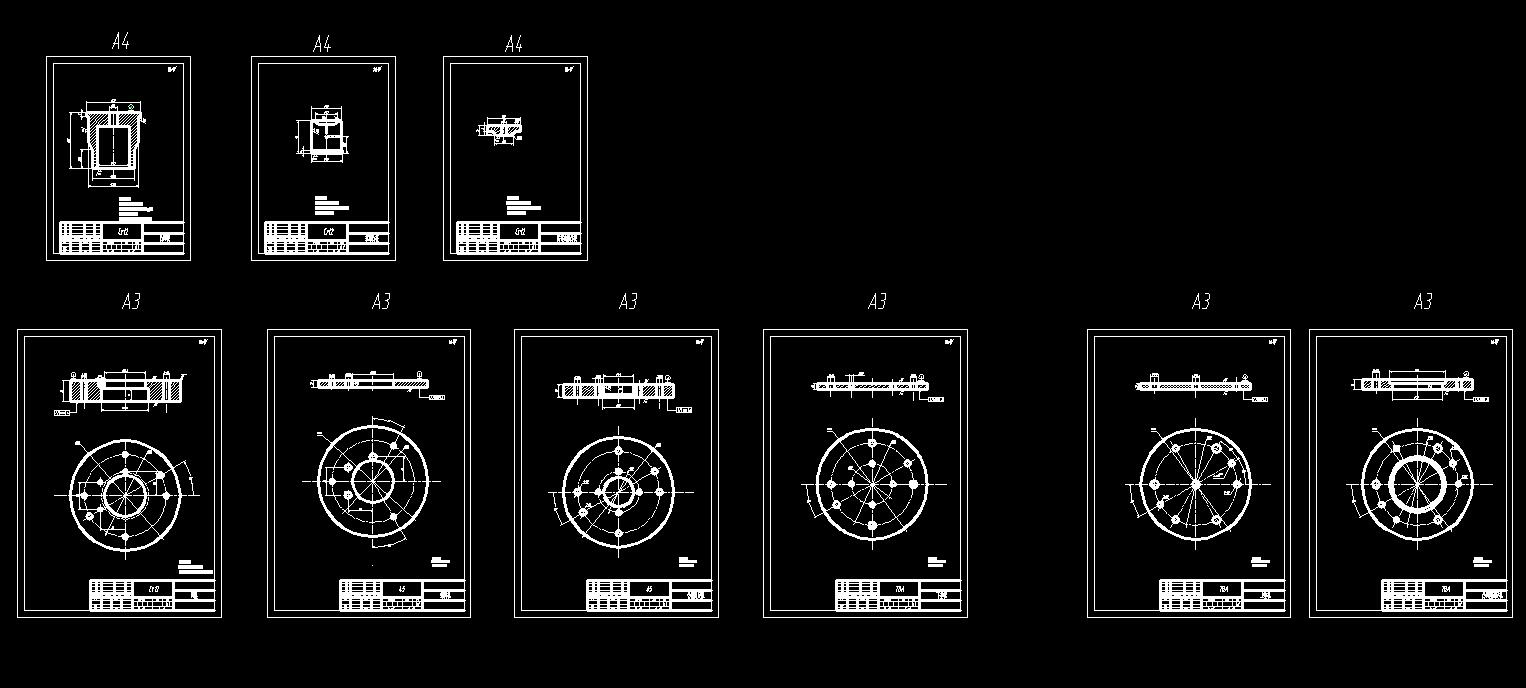

40	零件图.jpg	98.07K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：2.72M

所需金币：80

上传时间：2023-06-24 20:18:52

是否可编辑：可修改，包括参数

版本：STEP

标签

圆形盖

复合模

模具

冲压

端盖

图纸简介

材料10钢厚度为2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
