油气架吊耳级进模(CADl图+SW三维)

（ID:672353）

改图/画图

设备部件 / 模具类 / 油气架吊耳级进模(CADl图+SW三维)

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	J018--hn005.dwg	338.09K
2	J018-HN005.STEP	2.21M
3	10_压入式模柄A型.SLDPRT	81.91K
4	12_冲长圆孔凸模.SLDPRT	91.44K
5	13_A型导柱.SLDPRT	95.19K
6	16_导料板.SLDPRT	86.36K
7	17_侧刃.SLDPRT	59.57K
8	18_圆柱螺旋压缩弹簧.SLDPRT	313.49K
9	19_A型导套.SLDPRT	158.72K
10	1_下模座.SLDPRT	215.00K
11	20_圆柱头卸料螺钉.SLDPRT	67.14K
12	21_弯曲凸模.SLDPRT	50.76K
13	2_凹模.SLDPRT	197.02K
14	3_卸料板.SLDPRT	157.11K
15	4_切断凸模.SLDPRT	62.07K
16	5_凸模固定板.SLDPRT	183.58K
17	6_上垫板.SLDPRT	72.84K
18	8_上模座.SLDPRT	143.90K

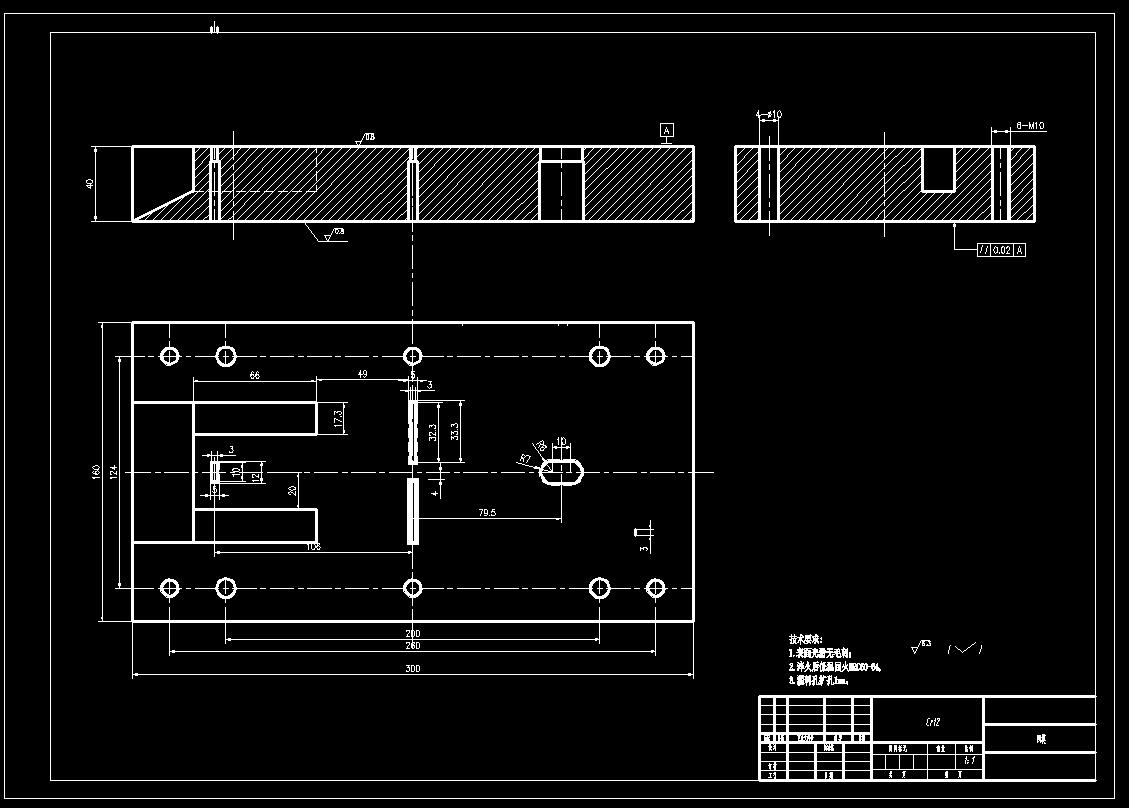

19	9_切口凸模2.SLDPRT	60.67K
20	B18.3.1M-10x1.5x20HexSHCS--20NHX.sldprt	173.70K
21	B18.3.1M-10x1.5x50HexSHCS--32NHX.sldprt	176.39K
22	B18.3.1M-10x1.5x60HexSHCS--32NHX.sldprt	175.81K
23	GB_CONNECTING_PIECE_PIN_DP10X22.sldprt	121.49K
24	GB_CONNECTING_PIECE_PIN_DP10X50.sldprt	123.99K
25	GB_CONNECTING_PIECE_PIN_DP10X60.sldprt	121.35K
26	J018-HN005.SLDASM	602.75K
27	工件.SLDPRT	87.78K

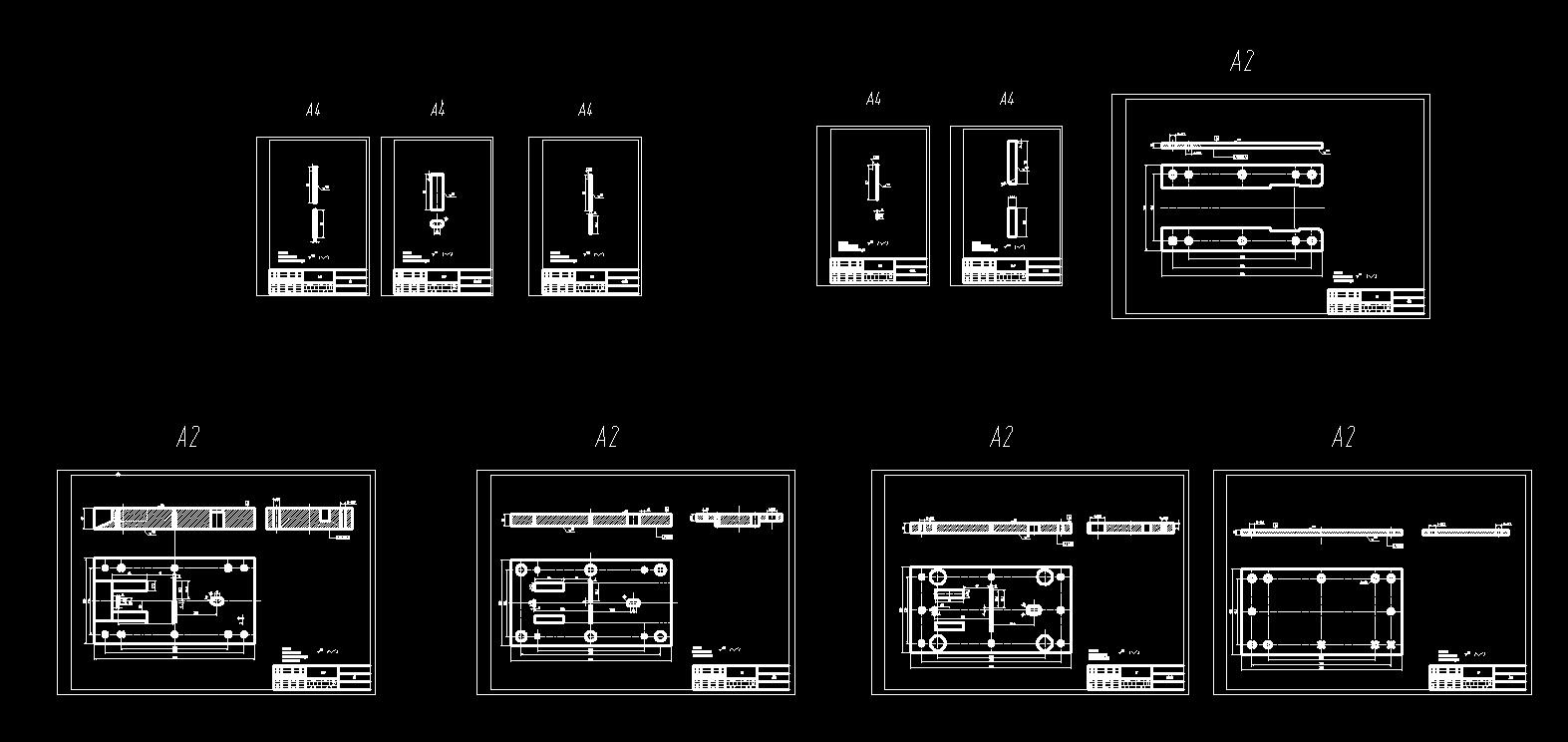

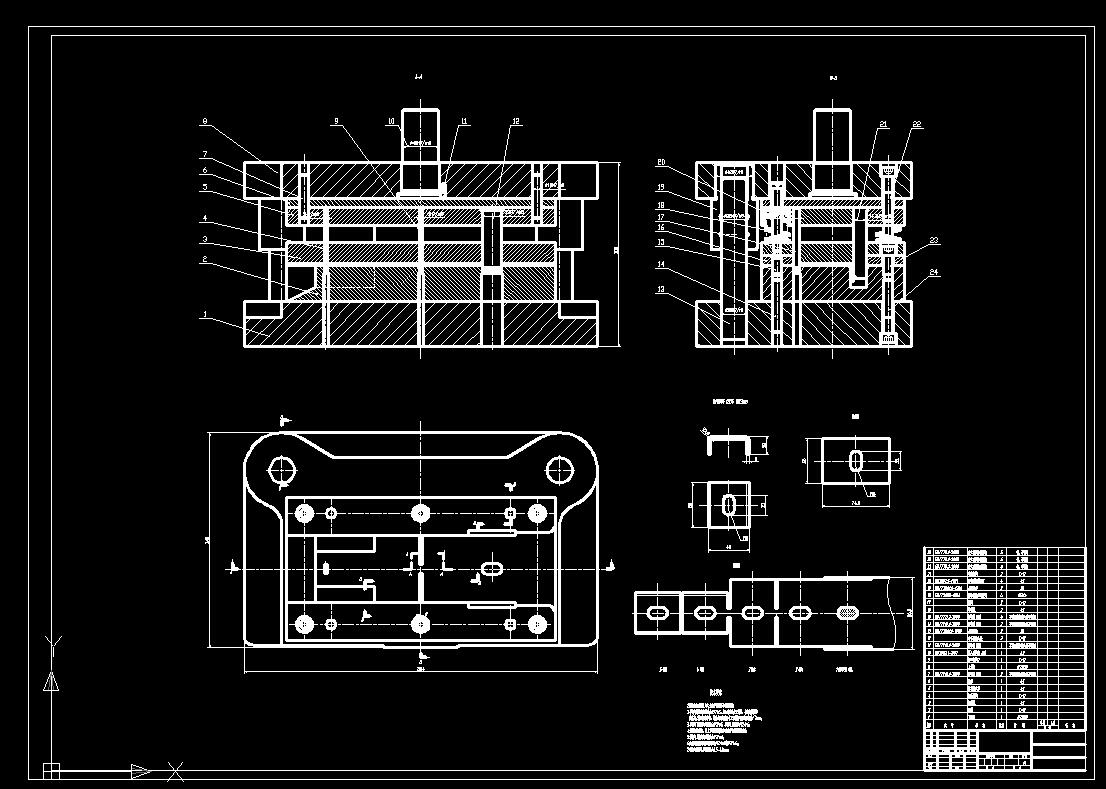

28	CAD装配图.jpg	116.61K

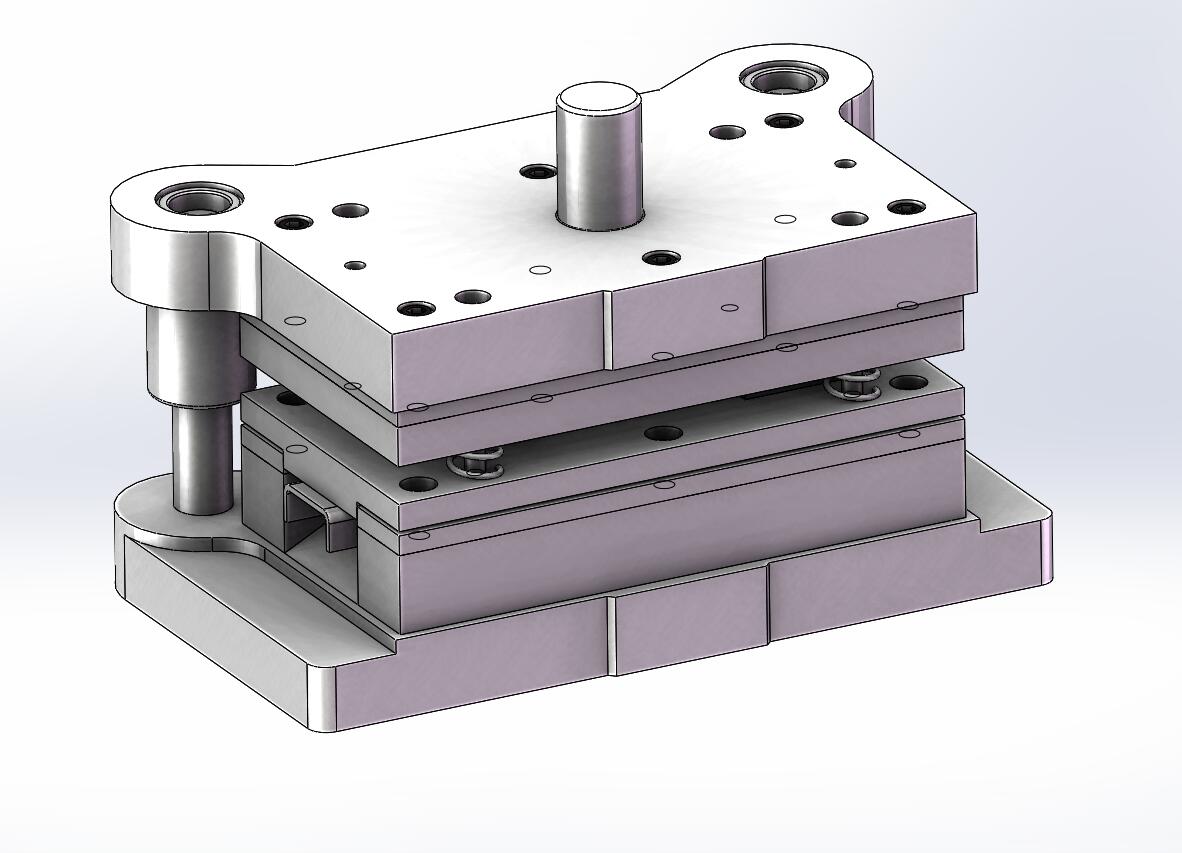

29	三维图.jpg	71.78K

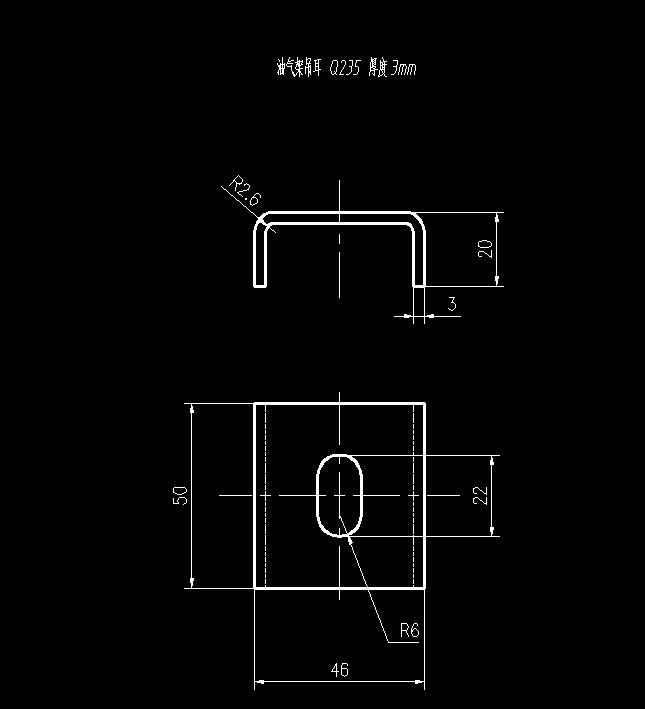

30	三维工件图.jpg	29.43K
31	凹模.jpg	83.60K
32	卸料板.jpg	74.49K
33	工件图.jpg	17.17K

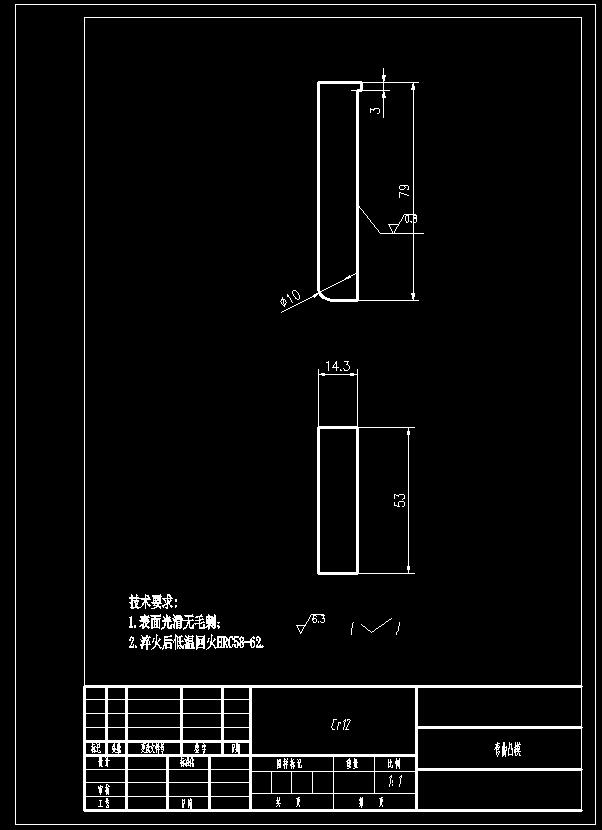

34	弯曲凸模.jpg	29.56K
35	排样图.jpg	52.44K

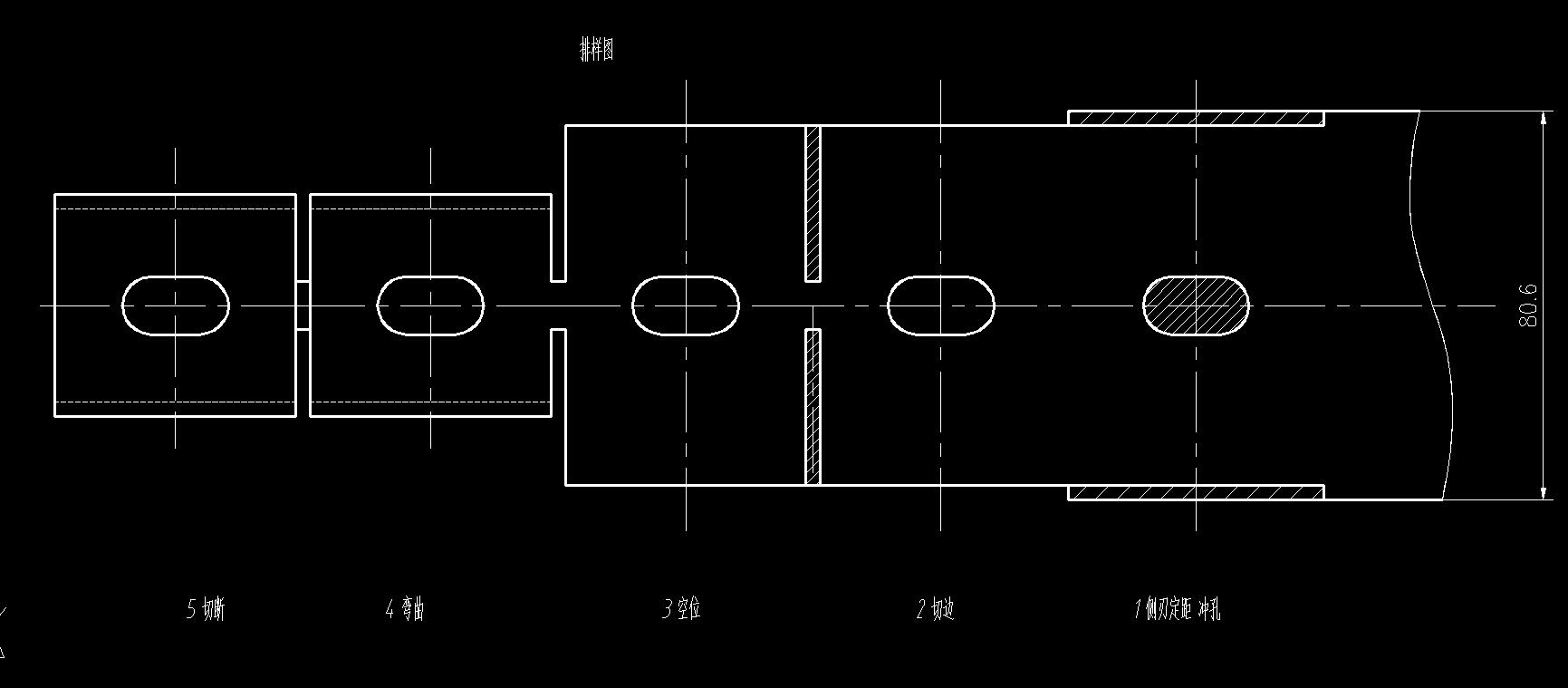

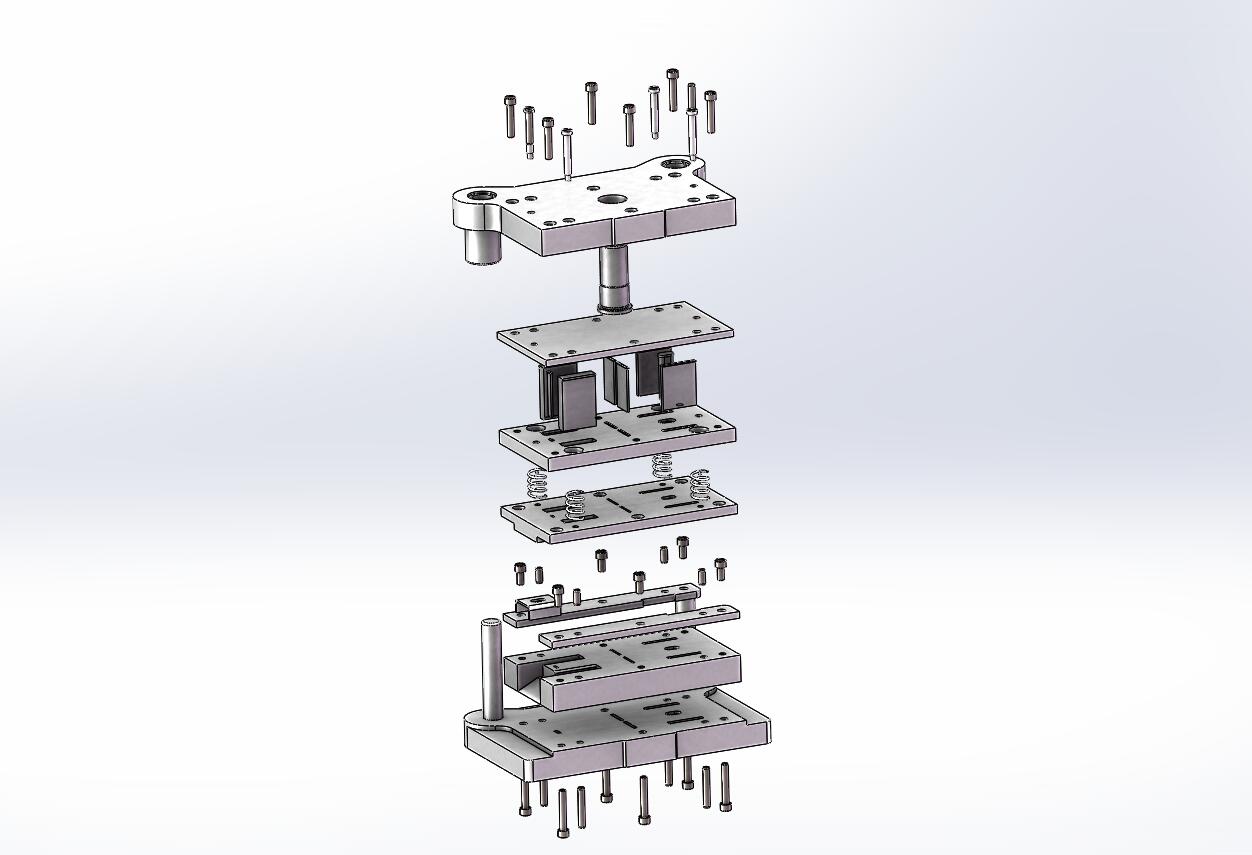

36	爆炸图.jpg	52.21K

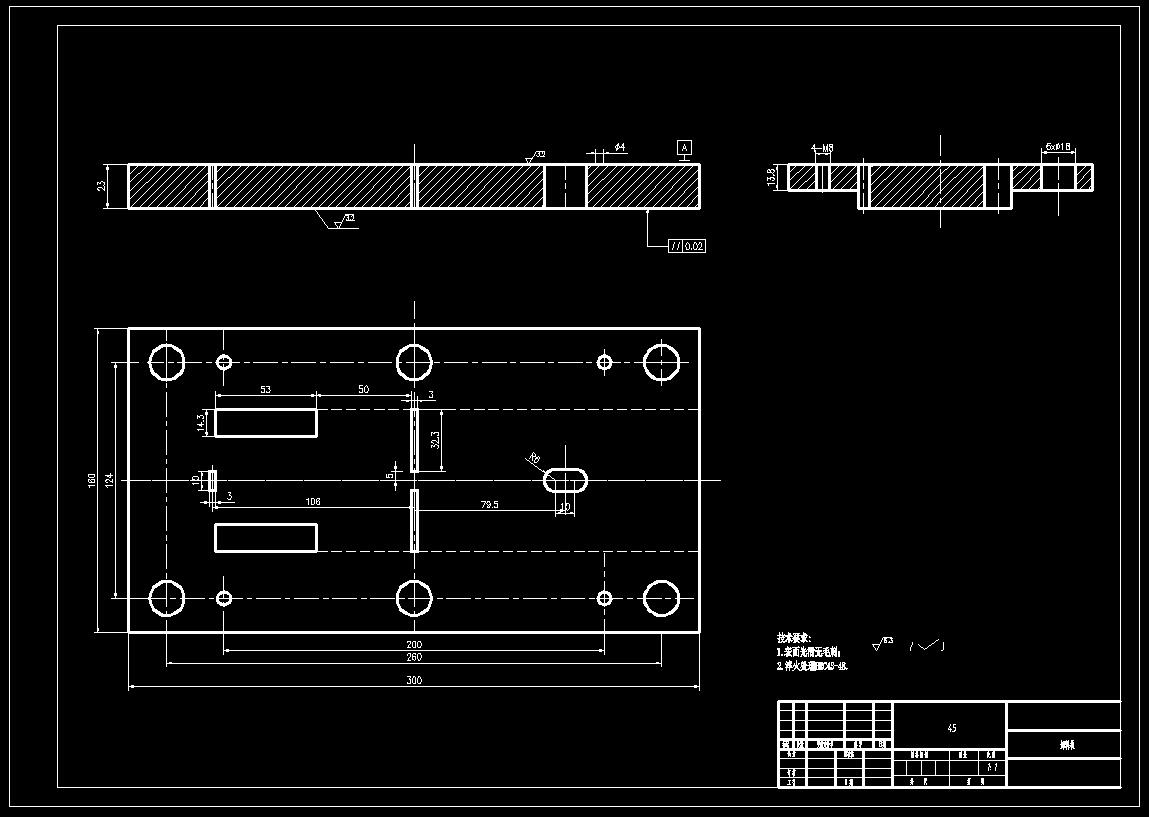

37	零件图.jpg	91.36K

此图纸下载需要100金币

立即下载

发布者

机械师

创作: 1367

粉丝: 71

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：672353

图纸格式：step,sldprt,sldasm

文件大小：4.68M

所需金币：100

上传时间：2023-06-25 21:02:03

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2015

图纸简介

油气架吊耳级进模(CADl图+SW三维) Q235 厚度 3mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；5.模柄与上模座为过渡配合H7/m6；
