登录注册
微信扫码登录
16T冲床自动送料方案（ID:672359）
截图
AI截图渲染
✨AI图片渲染
1.png)
2.png)
4.png)
3.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16877033309391.zip | 11.14M |
| 2 | GIF.gif | 957.81K |
| 3 | QQ截图20230625222029.png | 171.74K |
| 4 | QQ截图20230625222044.png | 153.27K |
| 5 | QQ截图20230625222053.png | 64.72K |
| 6 | QQ截图20230625222100.png | 71.05K |
| 7 | 冲床自动送料方案.avi | 99.19M |
| 8 | 自动送料方案.STEP | 3.68M |
| 9 | 15T下工作台.SLDPRT | 51.55K |
| 10 | 15T下工作台.stp | 12.18K |
| 11 | ERBB19.stp | 111.87K |
| 12 | GB／T41-20001型六角螺母C级M6.SLDPRT | 108.96K |
| 13 | GB／T41-20001型六角螺母C级M8.SLDPRT | 109.51K |
| 14 | GB／T5781-2000六角头螺栓全螺纹C级M5×10.SLDPRT | 161.20K |
| 15 | GB／T5781-2000六角头螺栓全螺纹C级M6×16.SLDPRT | 165.34K |
| 16 | GB／T5781-2000六角头螺栓全螺纹C级M8×16.SLDPRT | 161.48K |
| 17 | GB／T5781-2000六角头螺栓全螺纹C级M8×20.SLDPRT | 166.48K |
| 18 | GB／T5783-2000六角头螺栓全螺纹M2．5×8.SLDPRT | 161.17K |
| 19 | GB／T5783-2000六角头螺栓全螺纹M3×10.SLDPRT | 162.44K |
| 20 | GB／T70．1-2000内六角圆柱头螺钉M3×10.SLDPRT | 107.23K |
| 21 | 上工作台.log | 7.50K |
| 22 | 上工作台.SLDPRT | 47.15K |
| 23 | 上工作台.stp | 12.86K |
| 24 | 上模.log | 7.97K |
| 25 | 上模.SLDPRT | 203.10K |
| 26 | 上模.stp | 203.15K |
| 27 | 上滑块2.log | 7.58K |
| 28 | 上滑块2.SLDPRT | 90.39K |
| 29 | 上滑块2.stp | 23.86K |
| 30 | 下工作台2.log | 7.50K |
| 31 | 下工作台2.SLDPRT | 113.38K |
| 32 | 下工作台2.stp | 97.54K |
| 33 | 下支撑板.sldprt | 25.66K |
| 34 | 下模.log | 7.65K |
| 35 | 下模.SLDPRT | 653.69K |
| 36 | 下模.stp | 943.91K |
| 37 | 滑台.log | 7.65K |
| 38 | 滑台.SLDPRT | 165.28K |
| 39 | 滑台.stp | 210.51K |
| 40 | 直筒.log | 7.49K |
| 41 | 直筒.stp | 58.04K |
| 42 | 直筒2.log | 7.50K |
| 43 | 直筒2.SLDPRT | 118.65K |
| 44 | 直筒2.stp | 74.28K |
| 45 | 自动送料方案.SLDASM | 1.47M |
| 46 | 自动送料方案.STEP | 3.66M |
| 47 | 连接片.log | 7.49K |
| 48 | 连接片.SLDPRT | 49.51K |
| 49 | 连接片.stp | 14.71K |
| 50 | 连杆.log | 7.49K |
| 51 | 连杆.SLDPRT | 48.49K |
| 52 | 连杆.stp | 14.36K |
| 53 | 连杆2.log | 7.49K |
| 54 | 连杆2.SLDPRT | 50.87K |
| 55 | 连杆2.stp | 14.41K |
| 56 | 连杆3.log | 7.49K |
| 57 | 连杆3.SLDPRT | 51.08K |
| 58 | 连杆3.stp | 14.44K |
| 59 | 连杆4.log | 7.49K |
| 60 | 连杆4.SLDPRT | 51.46K |
| 61 | 连杆4.stp | 14.41K |
| 62 | 连杆5.log | 7.49K |
| 63 | 连杆5.SLDPRT | 52.20K |
| 64 | 连杆5.stp | 14.42K |
| 65 | 连杆6.log | 7.49K |
| 66 | 连杆6.SLDPRT | 51.34K |
| 67 | 连杆6.stp | 14.44K |
此图纸下载需要20金币
立即下载
发布者
机械师
创作: 1295
粉丝: 65
加入时间：2022-12-31
模型信息
图纸ID：672359
图纸格式：step,sldprt,sldasm
文件大小：11.41M
所需金币：20
上传时间：2023-06-25 22:28:59
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
自动送料
冲床
机构
送料
图纸简介
16T冲床自动送料方案

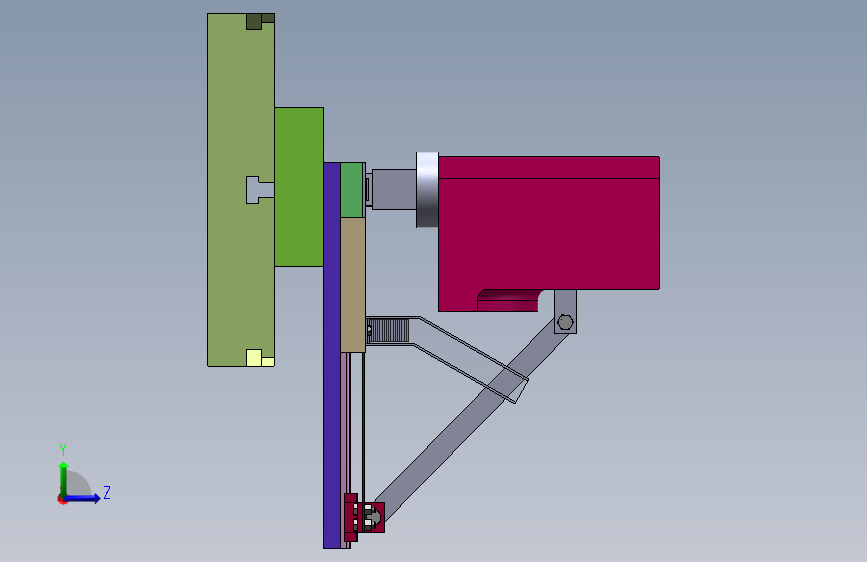

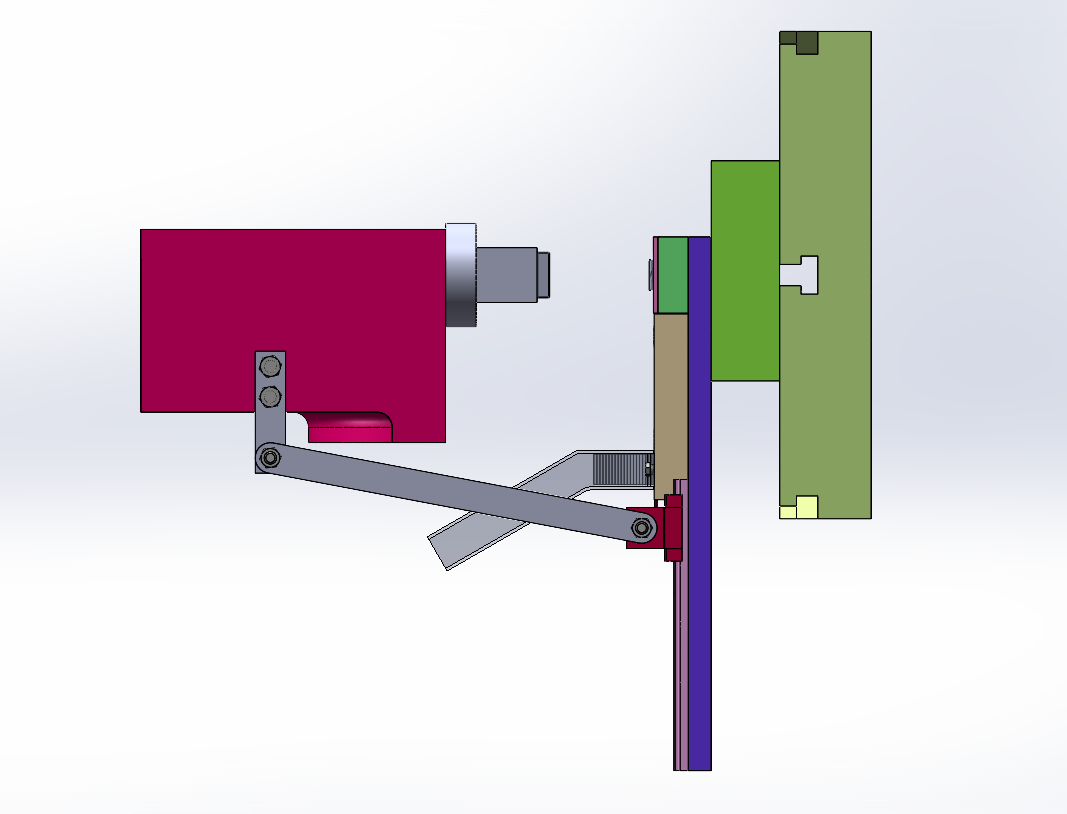

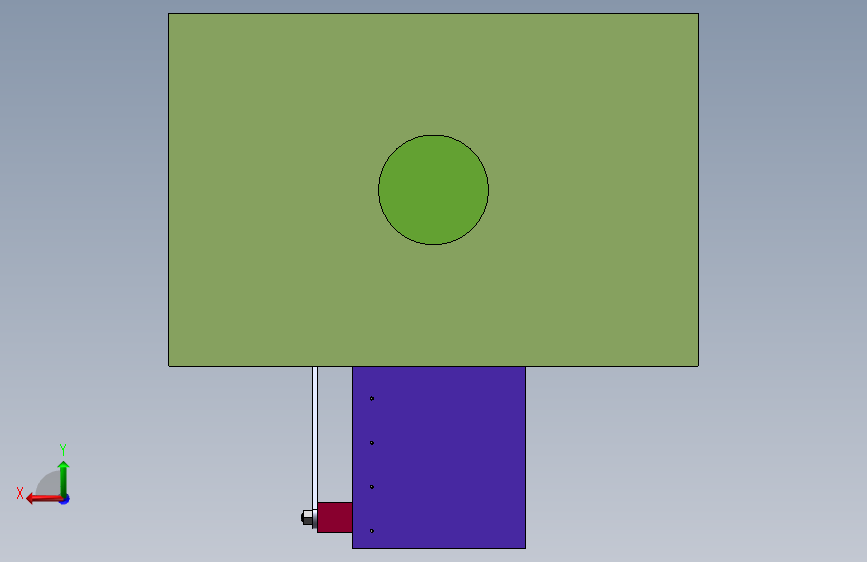

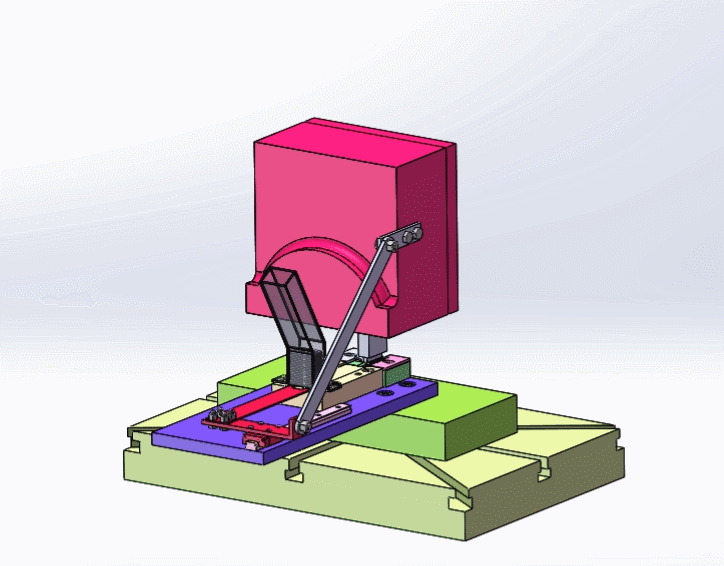

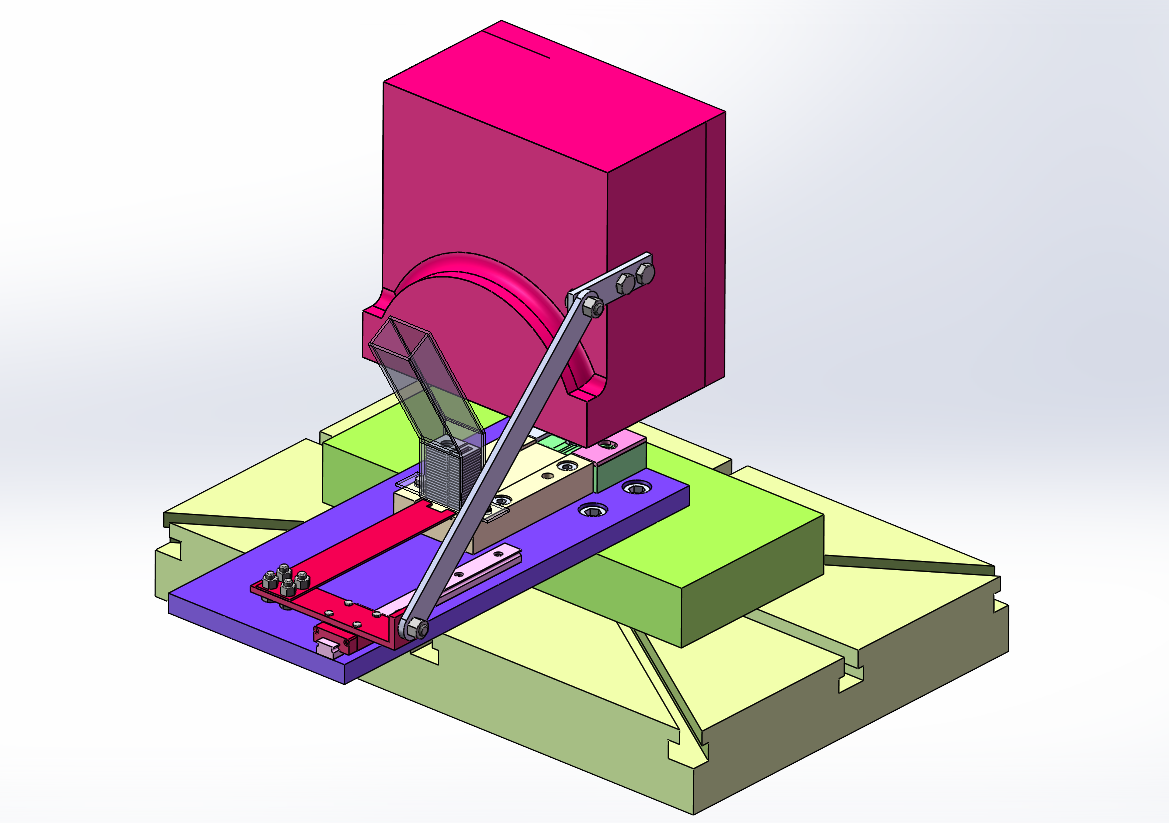

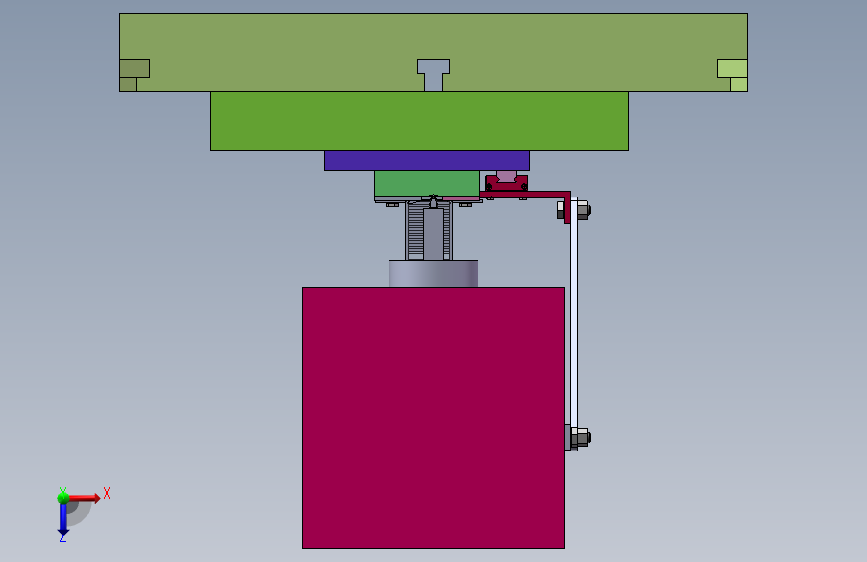

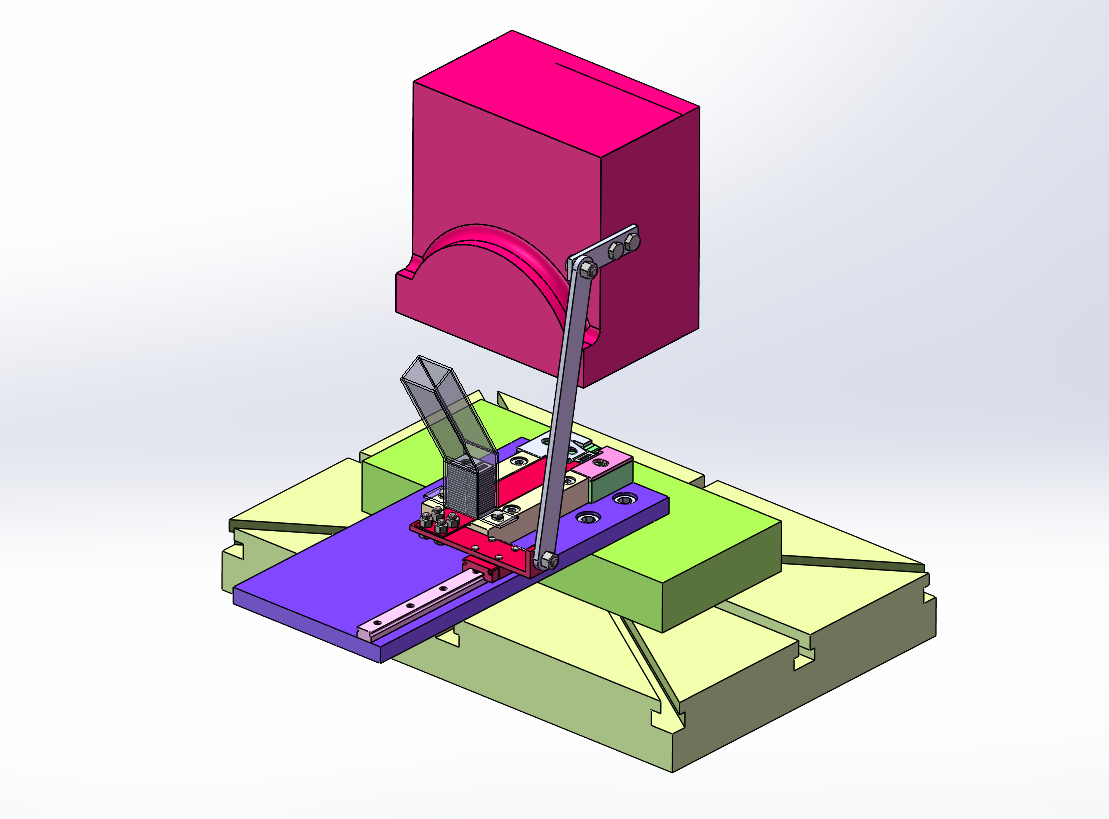

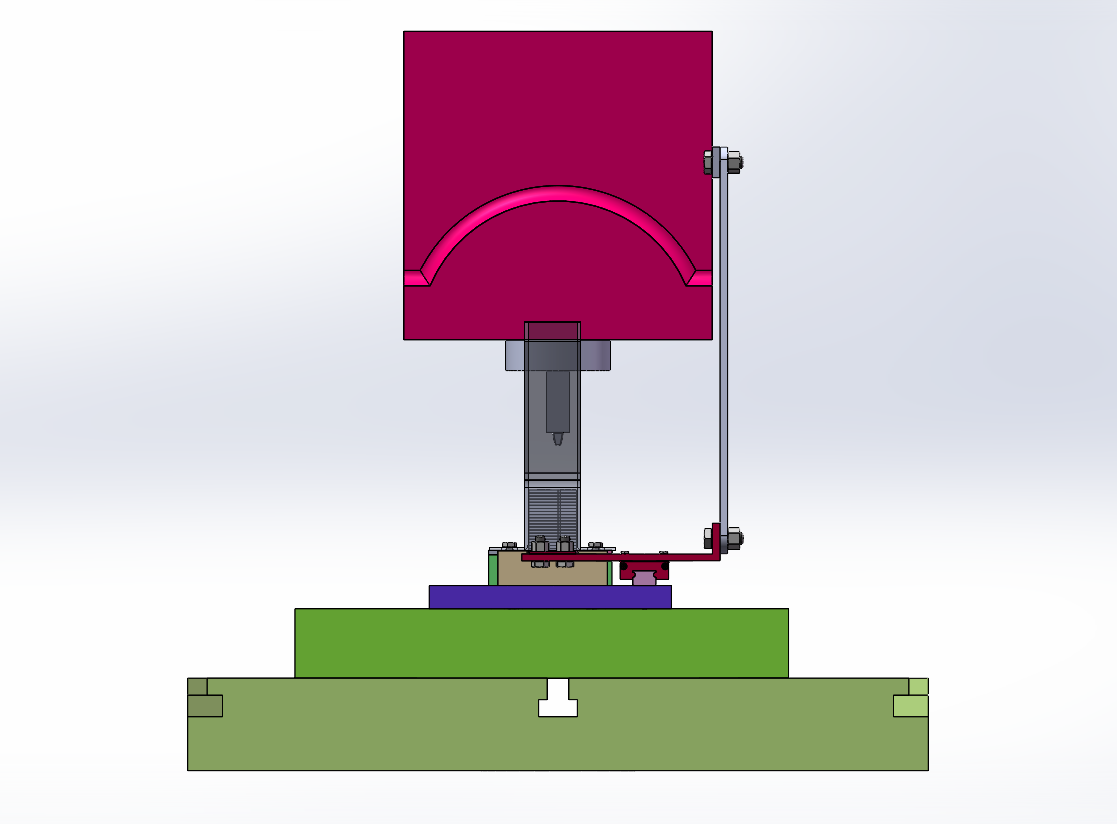

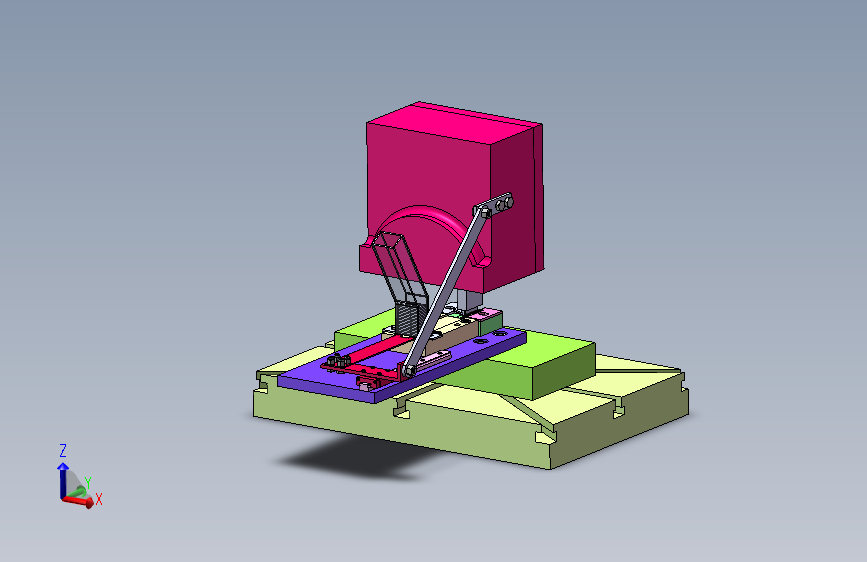

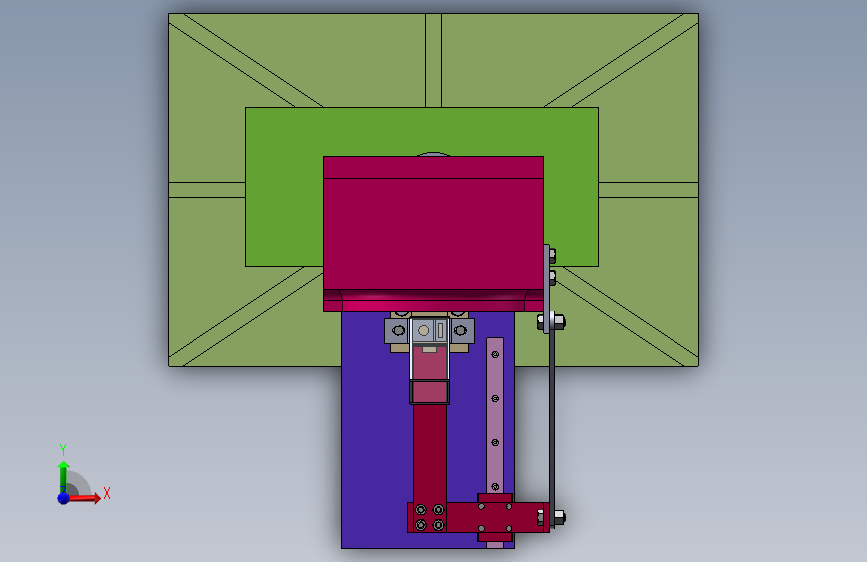

16T扬力冲床自动送料方案，此为汽车用支架产品的自动送料装置，模具是折弯模具，用连杆连接滑轨，使其能带动送料机构送料。连杆安装在冲床上滑块上，安装便捷。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
1.png)
0.jpg)
0.png)
0.png)
0.png)
0.png)
0.jpg)
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
