密封条双桥钢芯级进模（CAD图+UG三维）（ID:672695）

设备部件 / 模具类 / 密封条双桥钢芯级进模（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16877870448864.zip	3.34M
2	J023-GHJ73.stp	1.99M
3	J023.dwg	397.72K
4	10_tumo_GDB.prt	552.00K
5	11_dianban.prt	183.50K
6	12_S_mozuo.prt	273.50K
7	13_daotao.prt	168.50K
8	14_CJXK_tumo.prt	185.00K
9	15_mobin.prt	174.50K
10	17_CQK_tumo.prt	183.00K
11	1_X_mozuo.prt	608.00K
12	2_daozu.prt	143.50K
13	4_aomo.prt	1.17M
14	6_daoliaoban.prt	442.00K
15	7_xieliaoban.prt	916.00K
16	8_xiangjiao.prt	434.50K
17	9_xieliao_LD.prt	185.00K
18	GB-T119.1-20008x55.prt	211.00K
19	GB-T68-2000M8x14.prt	275.00K
20	GB-T70.1-2000M8x50.prt	308.00K
21	gongjian.prt	272.00K
22	J023-GHJ73.prt	422.50K

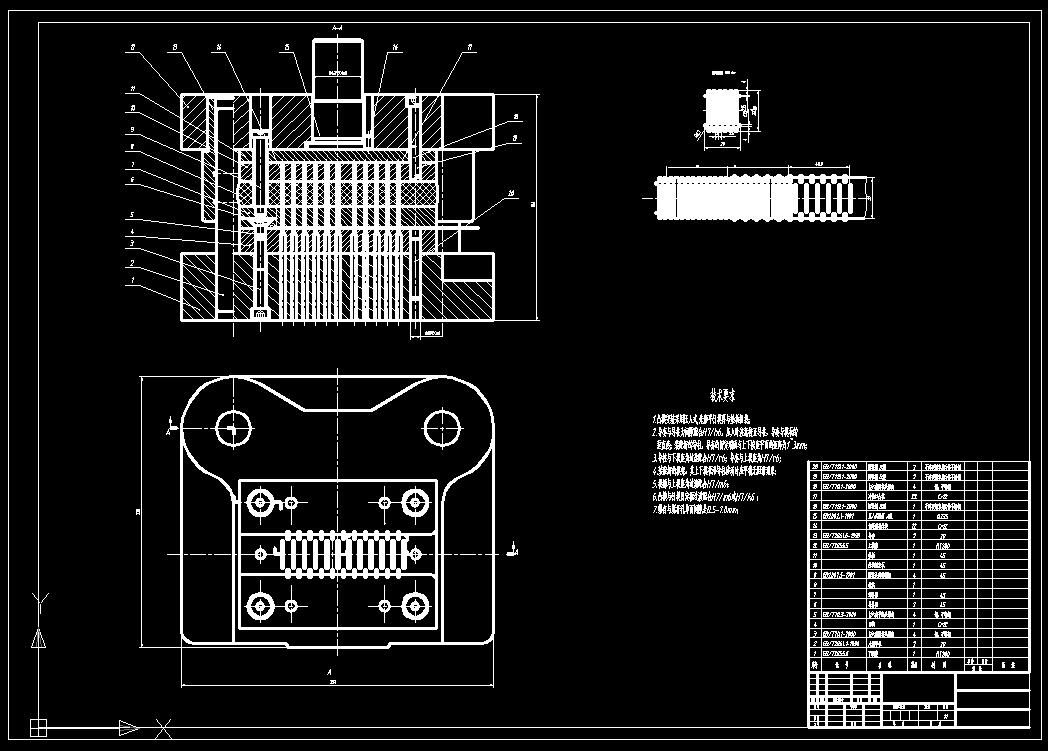

23	CAD装配图.jpg	110.30K

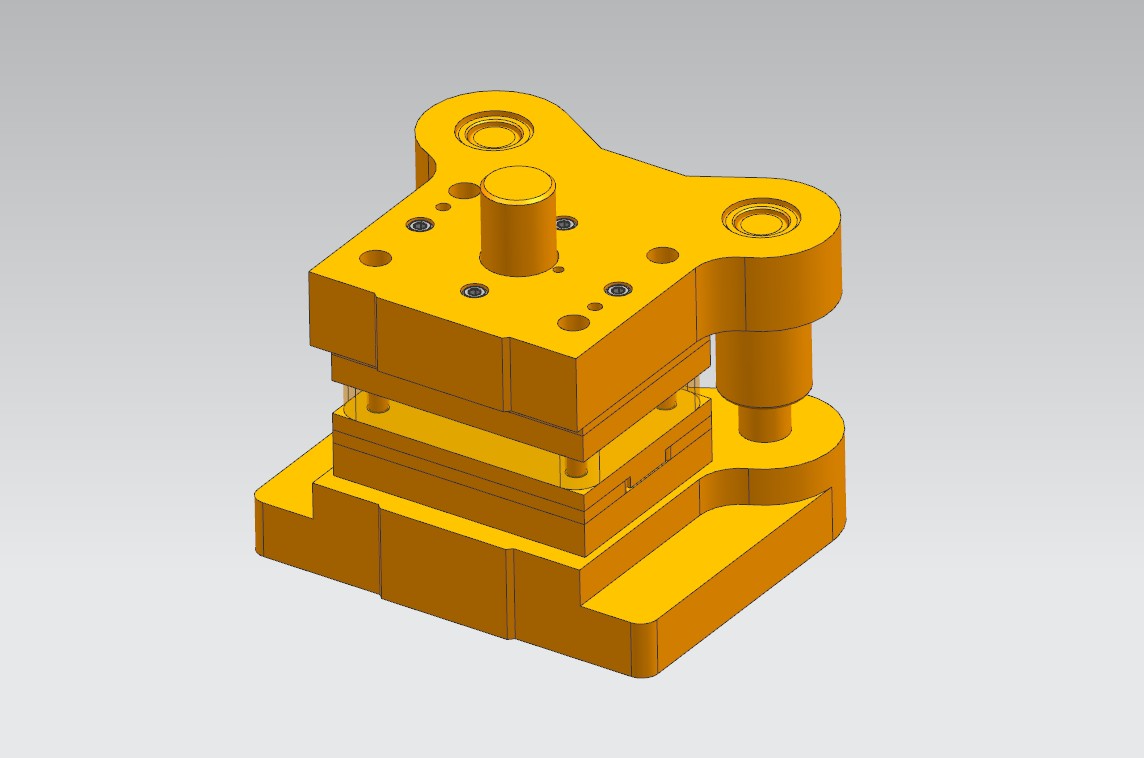

24	三维图.JPG	75.73K
25	三维工件图.jpg	35.38K

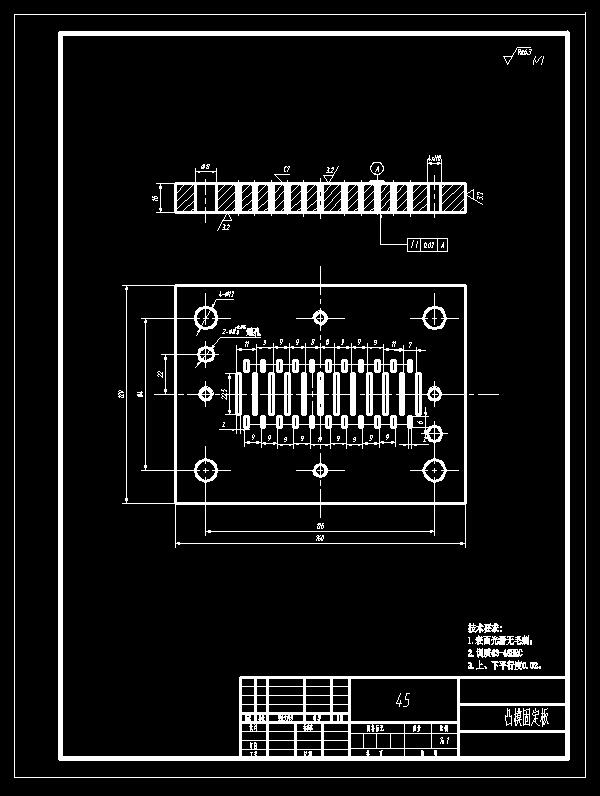

26	凸模固定板.jpg	49.55K

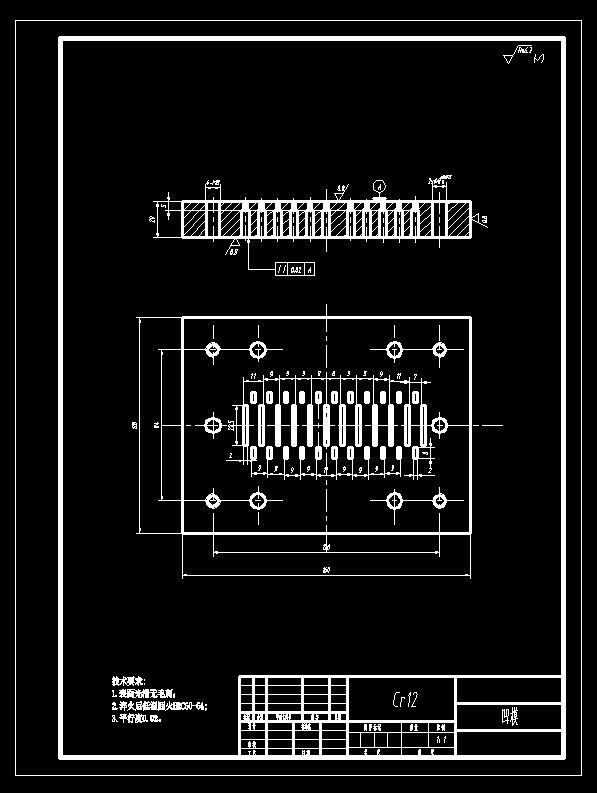

27	凹模.jpg	46.48K

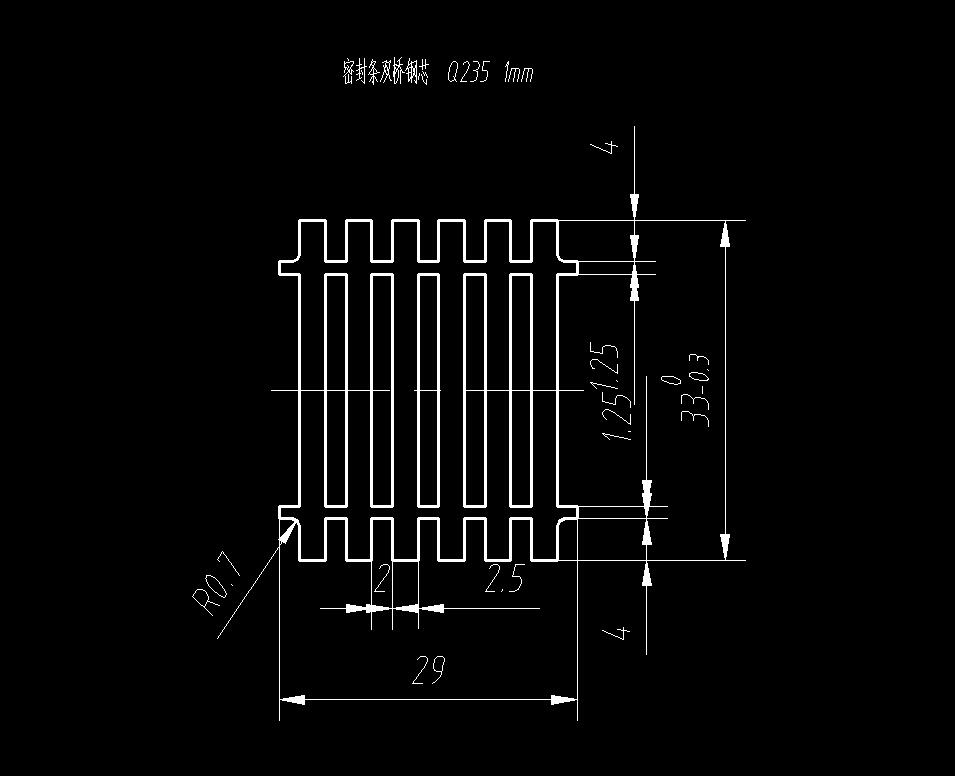

28	工件图.jpg	31.03K

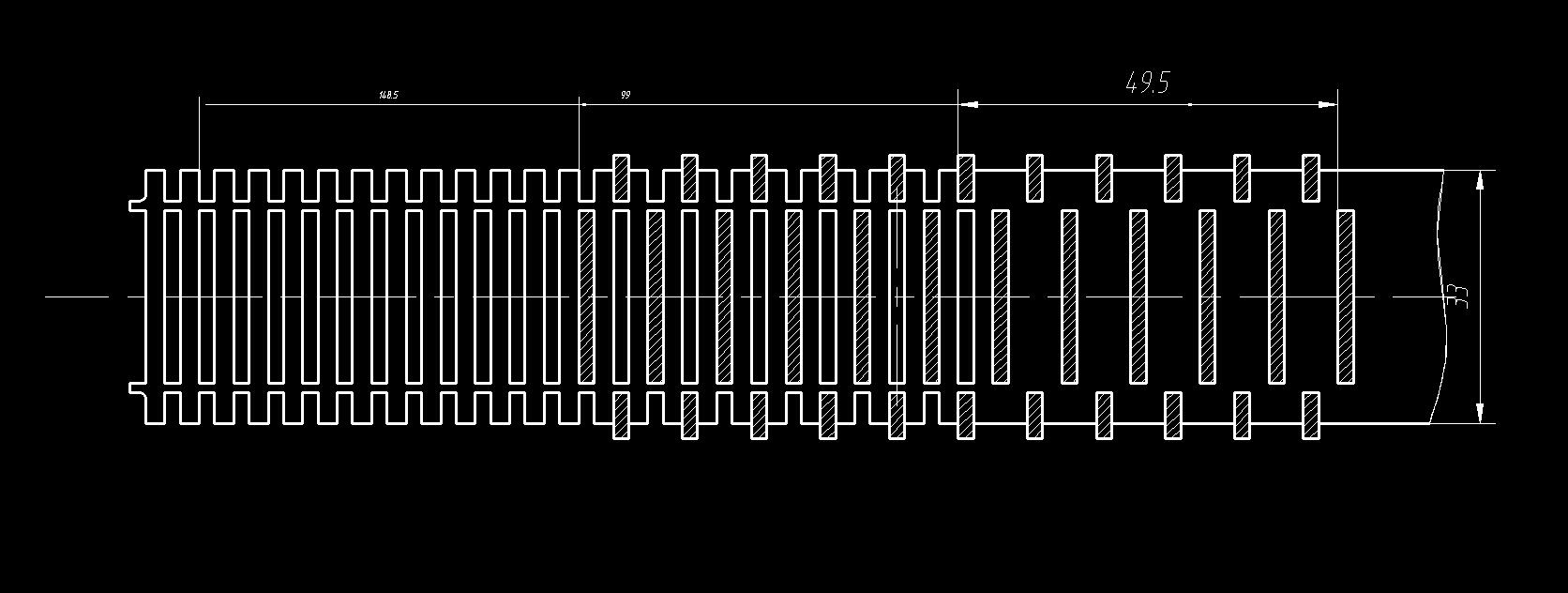

29	排样图.jpg	84.39K

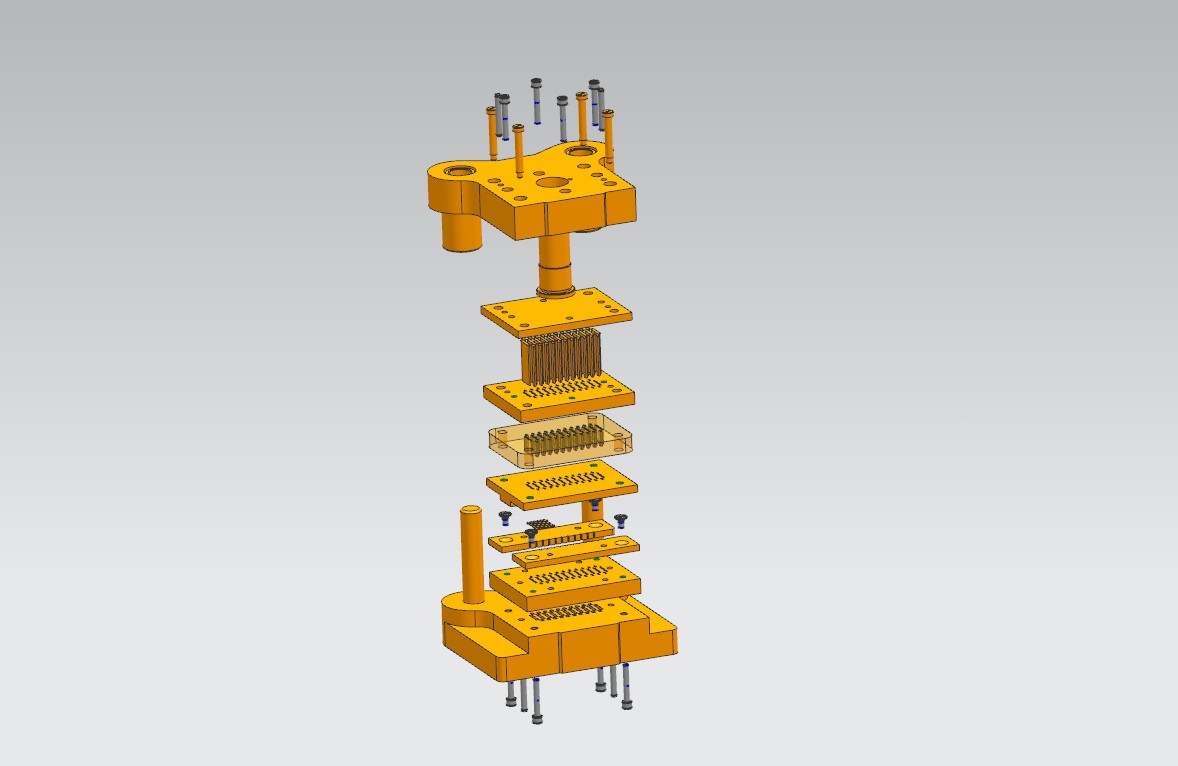

30	爆炸图.JPG	66.44K

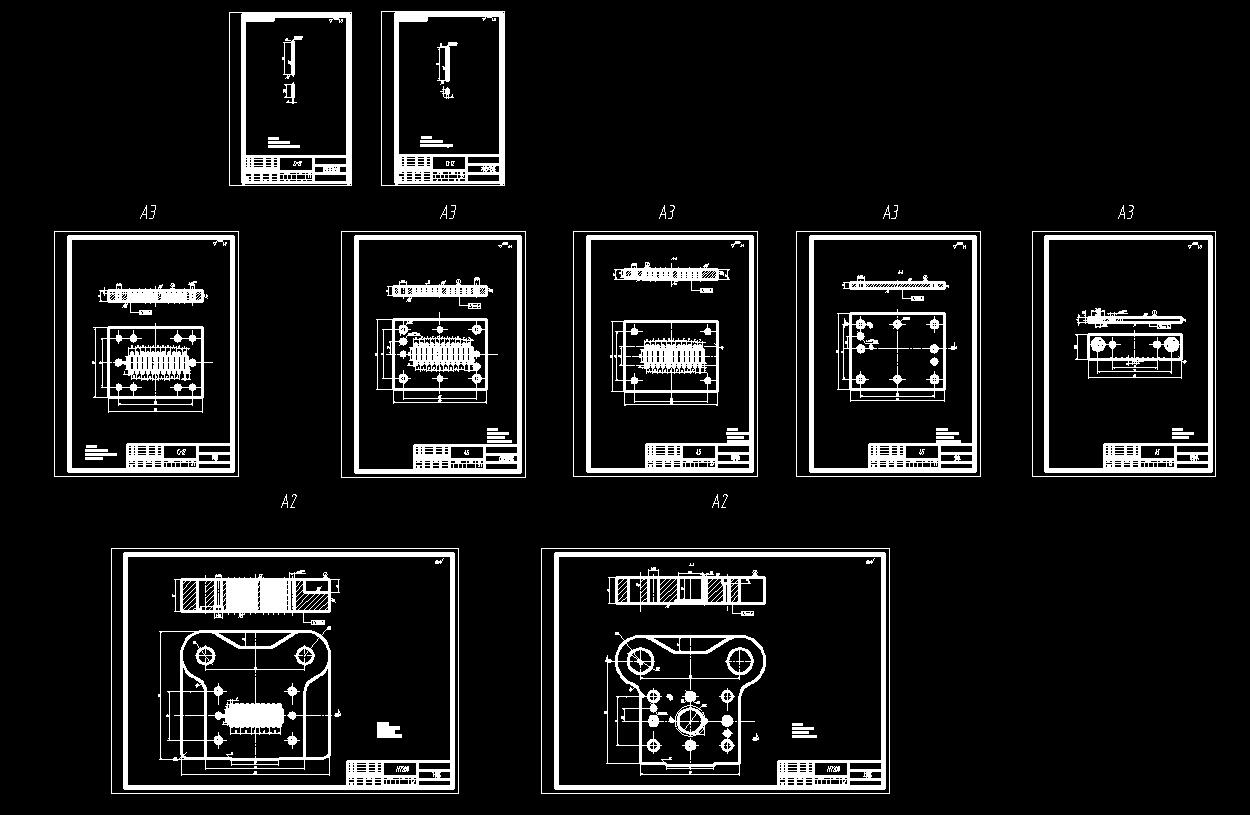

31	零件图.jpg	91.02K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：3.42M

所需金币：80

上传时间：2023-06-26 21:44:07

是否可编辑：可修改，包括参数

版本：UG

标签

钢芯

级进模

模具

冲压

网板

图纸简介

密封条双桥钢芯级进模（CAD图+UG三维）材料：Q235 1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
