支架复合模（CAD图+UG三维）（ID:673777）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16880177461699.rar | 1.92M |
| 2 | J041--HJ96.stp | 625.28K |
| 3 | 图纸汇总UG.dwg | 213.87K |
| 4 | 10_daotao.prt | 184.50K |
| 5 | 11_tumo_GDB.prt | 170.00K |
| 6 | 12_S_dianban.prt | 143.00K |
| 7 | 13_S_mozuo.prt | 279.50K |
| 8 | 15_xiangjiao.prt | 159.00K |
| 9 | 16_mobin.prt | 170.00K |
| 10 | 18_CK_tumo.prt | 133.00K |
| 11 | 19_tuijianqi.prt | 183.50K |
| 12 | 1_X_mozuo.prt | 485.00K |
| 13 | 2_daozu.prt | 139.00K |
| 14 | 3_xieliao_LD.prt | 176.50K |
| 15 | 4_tuaomo_GDB.prt | 233.50K |
| 16 | 5_tuaomo.prt | 200.00K |
| 17 | 6_xiangjiao.prt | 176.50K |
| 18 | 7_xieliaoban.prt | 197.00K |
| 19 | 8_daoliaoxiao.prt | 147.50K |
| 20 | 9_aomo.prt | 269.00K |
| 21 | GB-T119.1-20008x50.prt | 210.50K |
| 22 | GB-T119.1-20008x70.prt | 210.50K |
| 23 | GB-T70.1-2000M8x50.prt | 304.00K |
| 24 | GB-T70.1-2000M8x70.prt | 296.00K |
| 25 | gongjian.prt | 142.00K |
| 26 | J041--HJ96.prt | 340.50K |

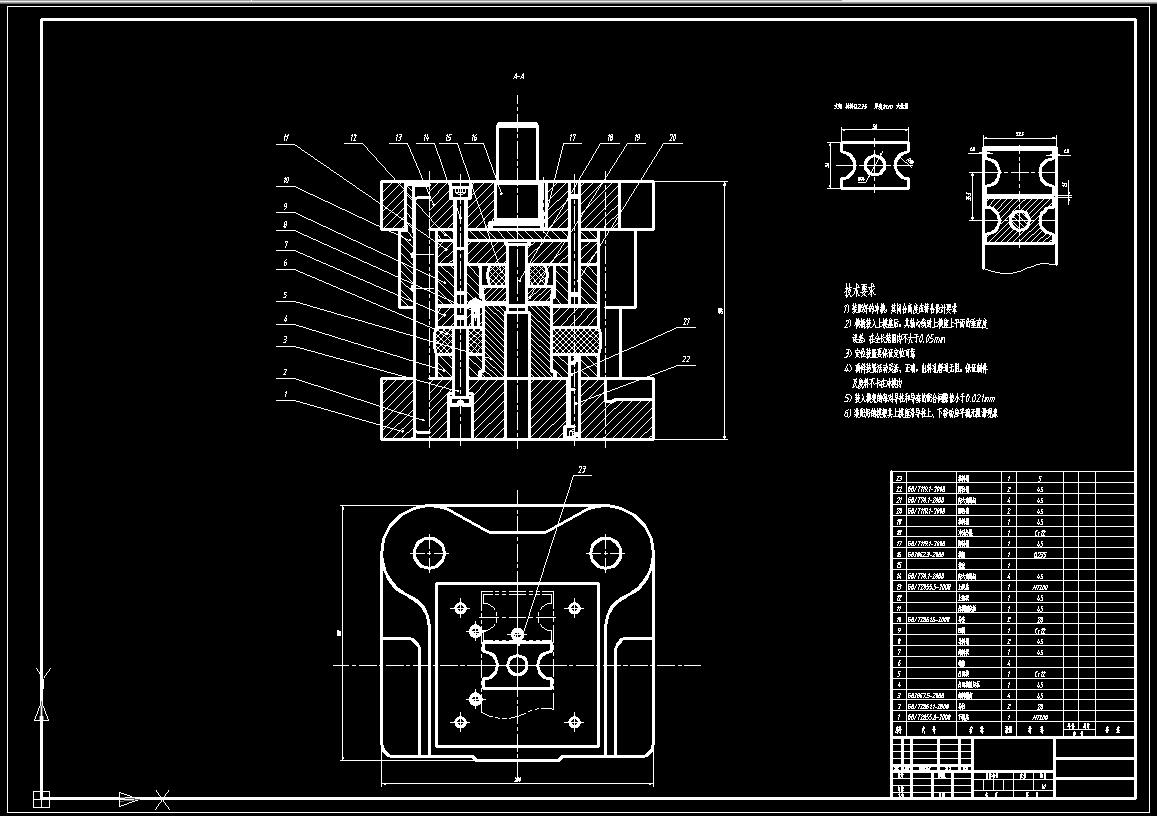

| 27 | CAD装配衅.jpg | 119.99K |

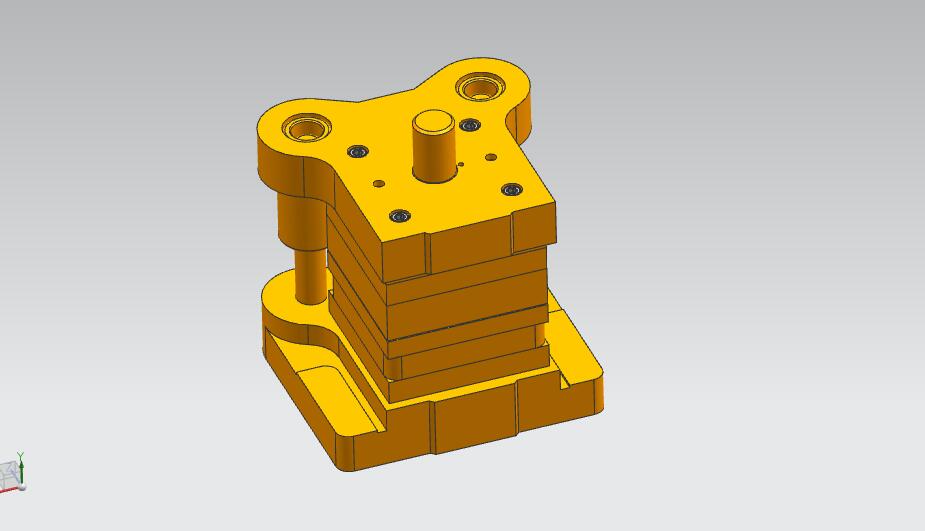

| 28 | 三维图.jpg | 26.75K |

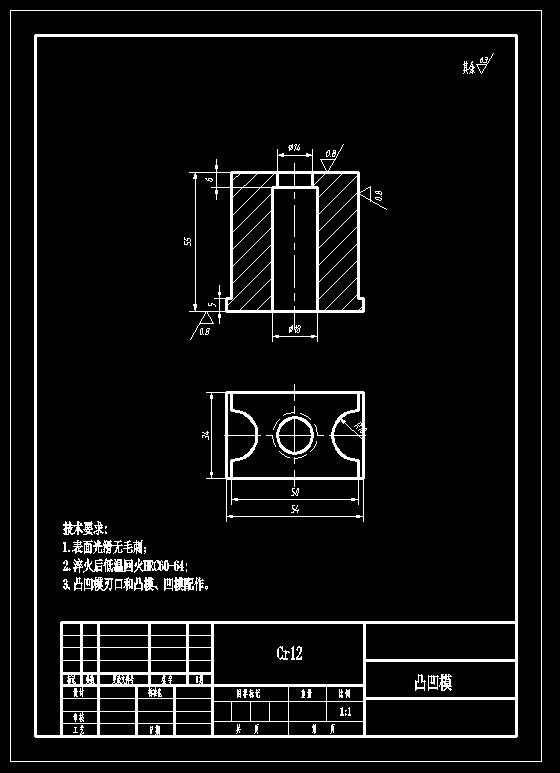

| 29 | 凸凹模.jpg | 38.69K |

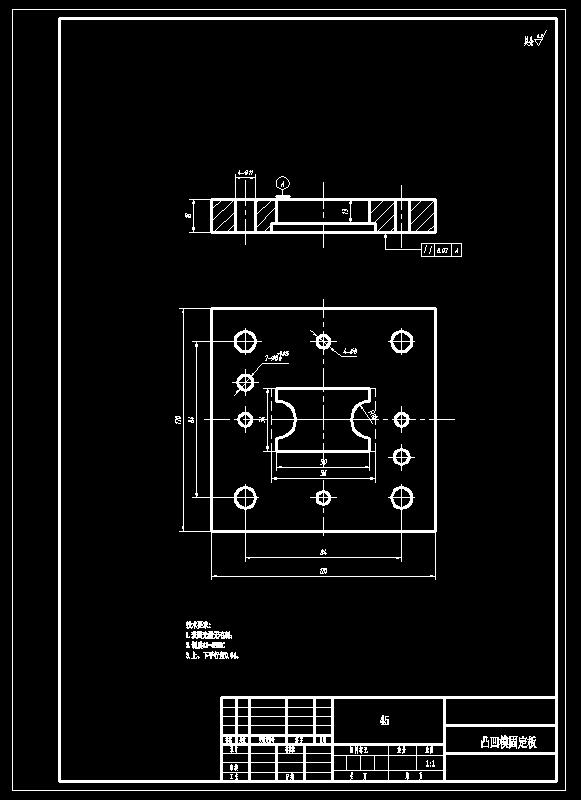

| 30 | 凸凹模固定板、.jpg | 35.57K |

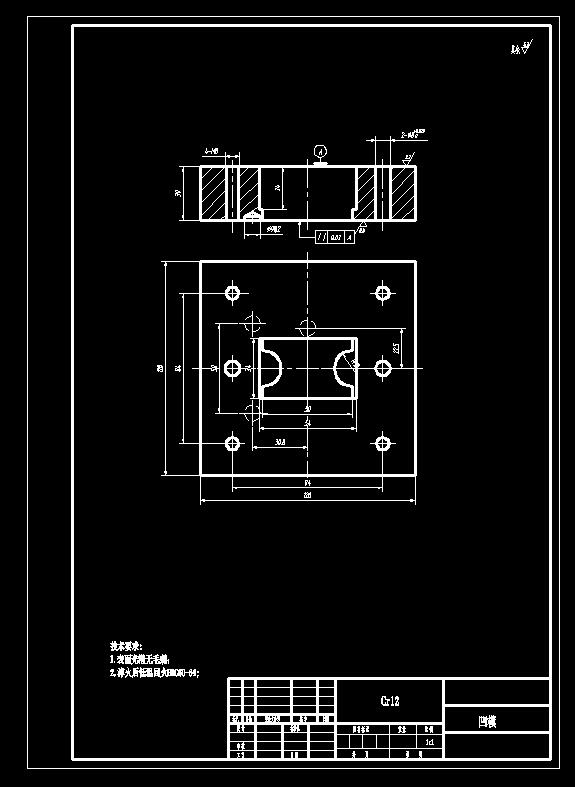

| 31 | 凹模.jpg | 37.09K |

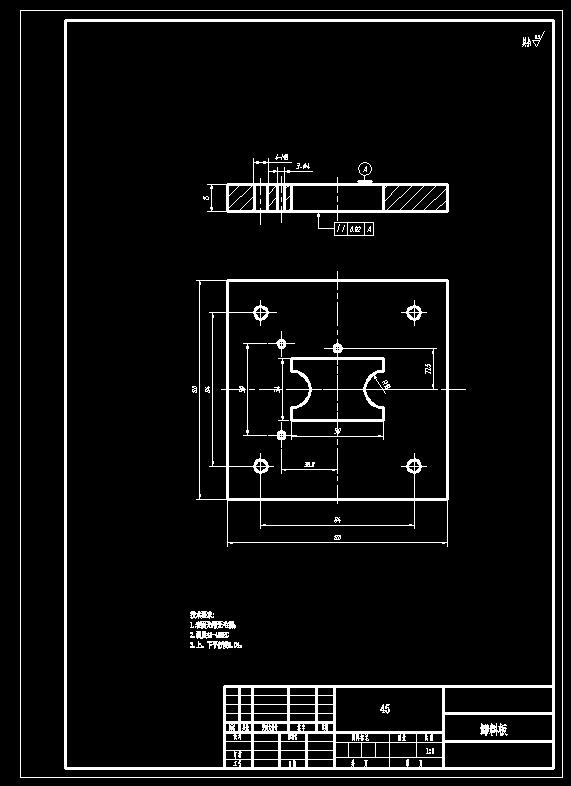

| 32 | 卸料板.jpg | 33.31K |

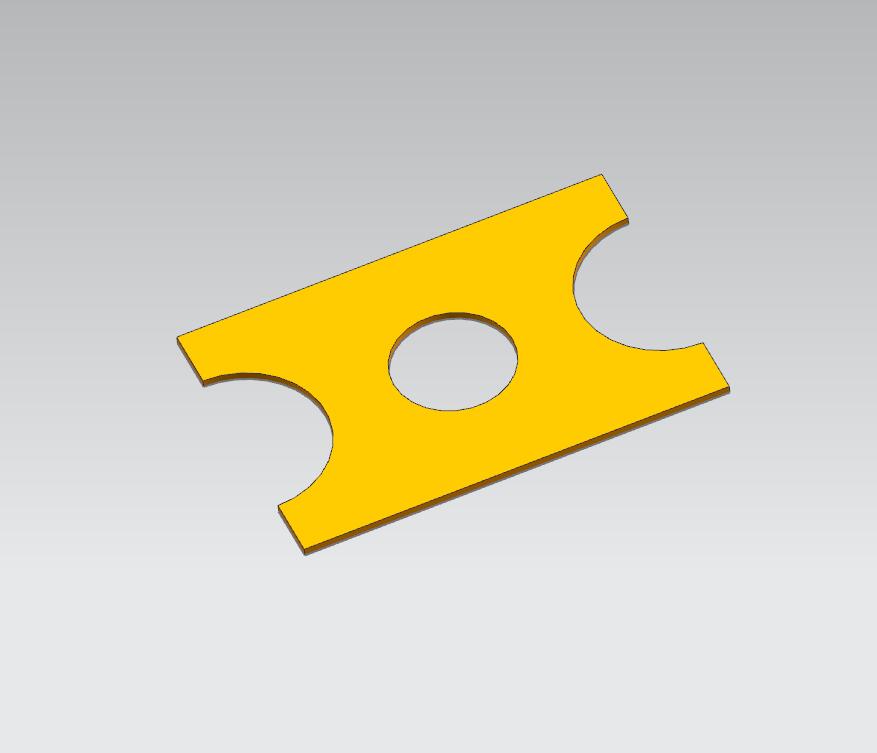

| 33 | 工件三维图.jpg | 16.61K |

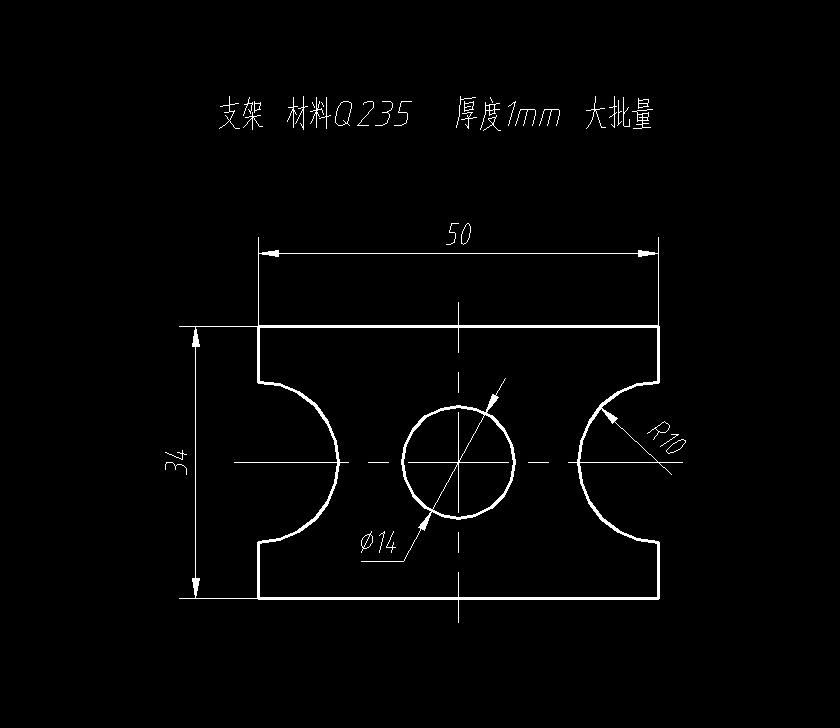

| 34 | 工件图.jpg | 22.83K |

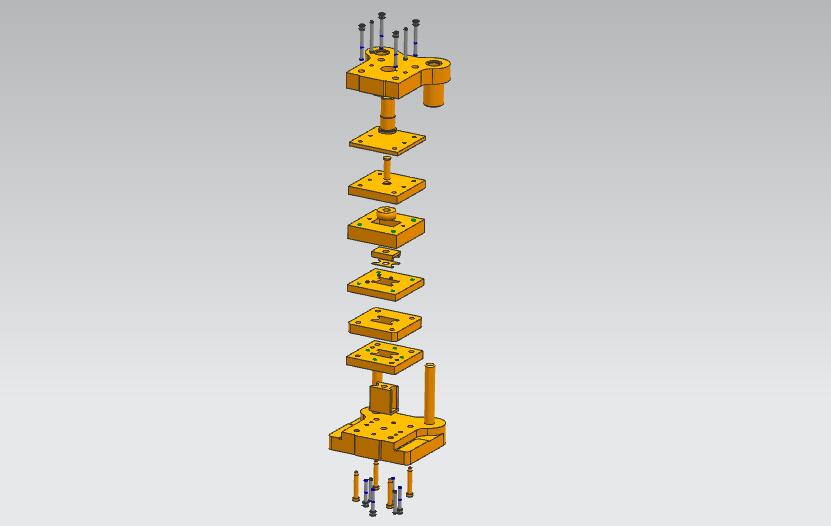

| 35 | 爆炸图.jpg | 18.32K |

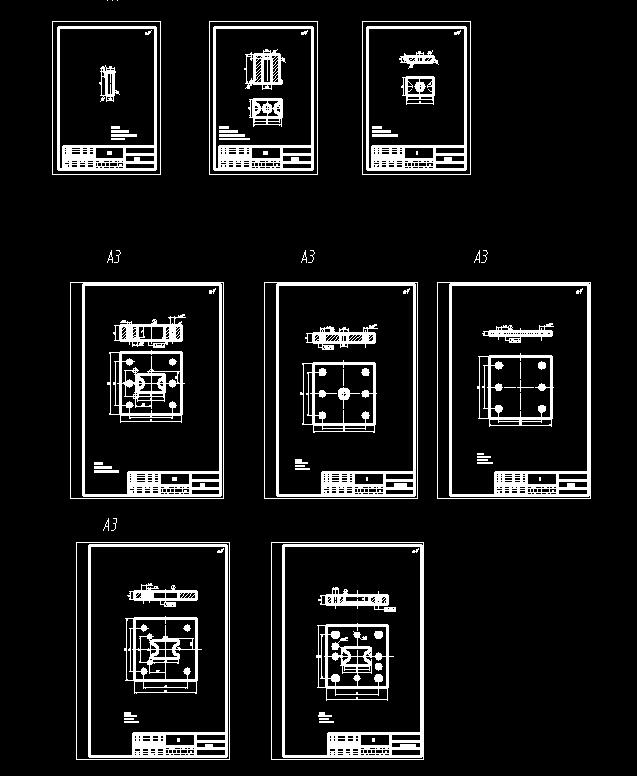

| 36 | 零件图.jpg | 46.42K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：prt
文件大小：1.97M
所需金币：80
上传时间：2023-06-29 13:49:07
是否可编辑：可修改，包括参数
版本：STEP
标签
支架
复合模
模具
冲压
垫板
图纸简介
支架复合模（CAD图+UG三维） 材料Q235 厚度1mm 大批量
1）装配好的冲模，其闭合高度应符合设计要求
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件
及废料不卡在冲模内
5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
