毕设-茶园开沟机-三维SW+二维CAD（ID:675509）

机械设备 / 非标机械 / 毕设-茶园开沟机-三维SW+二维CAD

©原创

172

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16883022221225.zip	89.41M
2	0轴.SLDPRT	375.09K
3	0轴小齿轮.SLDPRT	639.60K
4	0轴轴承座.SLDPRT	152.57K
5	0轴轴承座垫圈.SLDPRT	108.08K
6	1M6HEAD.sldprt	74.98K
7	50×40×2垫片.SLDPRT	71.68K
8	80×60×2垫片.SLDPRT	67.02K
9	GB893．1-86孔用弹性挡圈A型20.SLDPRT	98.22K
10	GB893．2-86孔用弹性挡圈B型20.SLDPRT	89.10K
11	GB894．2-86轴用弹性挡圈B型25.SLDPRT	85.85K
12	GB894．2-86轴用弹性挡圈B型30.SLDPRT	86.65K
13	GB／T276-94深沟球轴承61806-2Z.SLDPRT	855.60K
14	GB／T292-94角接触球轴承7002AC.SLDPRT	272.68K
15	GB／T292-94角接触球轴承7005AC.SLDPRT	285.38K
16	GB／T41-20001型六角螺母C级M10.SLDPRT	124.96K
17	GB／T41-20001型六角螺母C级M5.SLDPRT	121.66K
18	GB／T70．1-2000内六角圆柱头螺钉M10×20.SLDPRT	112.80K
19	GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT	110.48K
20	GB／T70．1-2000内六角圆柱头螺钉M4×10.SLDPRT	112.51K
21	GB／T70．1-2000内六角圆柱头螺钉M5×12.SLDPRT	112.56K
22	GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT	118.72K
23	GB／T97．2-1985平垫圈倒角型A级10×2.SLDPRT	62.30K
24	GX240-2701.sldprt	20.93M
25	GX240-2702.sldasm	32.59K
26	GX240-2704_1.sldprt	6.64M
27	GX240-2705.sldasm	29.37K
28	GX240-270部.SLDASM	12.08M
29	II轴.SLDPRT	309.55K
30	I轴.SLDPRT	397.23K
31	I轴轴肩.SLDPRT	239.56K
32	SCREW.sldprt	55.50K
33	ss_皮带.SLDPRT	87.04K
34	主动链轮.SLDPRT	541.87K
35	主动链轮1.SLDPRT	404.40K
36	主动链轮2.SLDPRT	392.15K
37	从动轮轴.SLDPRT	131.27K
38	从动链轮.SLDPRT	520.53K
39	从动链轮1.SLDPRT	403.09K
40	从动链轮2.SLDPRT	394.04K
41	减速箱驱动架装配体.SLDASM	1.61M
42	前轮.SLDPRT	325.88K
43	前轮轴承端盖.SLDPRT	63.02K
44	大带轮_实心轮.SLDPRT	119.02K
45	实心轮_实心轮.SLDASM	127.35K
46	小带轮_实心轮.SLDPRT	128.94K
47	总装配体.SLDASM	18.32M
48	挖掘底座.SLDPRT	1.03M
49	挖掘机构.SLDASM	2.06M
50	螺旋输送杆.SLDPRT	186.24K
51	车体装配体.SLDASM	1.62M
52	车把.SLDPRT	202.70K
53	车把2.SLDPRT	191.15K
54	车轮传动.SLDASM	887.13K
55	车轮传动大轮.SLDPRT	396.33K
56	车轮传动小轮.SLDPRT	357.94K
57	车轮传动链条.SLDPRT	981.83K
58	车轮轴.SLDPRT	110.83K
59	车轮轴承座.SLDPRT	100.73K
60	轴套1.SLDPRT	85.03K
61	轴套2.SLDPRT	85.48K
62	轴套3.SLDPRT	82.42K
63	轴承套（链）.SLDPRT	92.69K
64	轴承座装配体.SLDASM	427.40K
65	轴承座（链）.SLDASM	379.13K
66	轴承端盖.SLDPRT	94.26K
67	输出轴.SLDPRT	108.29K
68	链条.SLDPRT	4.52M
69	链条1.SLDASM	1.15M
70	链条2.SLDASM	970.12K
71	链条2.SLDPRT	1.04M
72	链轮主动轴.SLDPRT	170.57K
73	链轮支撑杆.SLDPRT	204.39K
74	零件14.SLDPRT	1.43M
75	驱动架.SLDPRT	456.55K
76	驱动轮.SLDPRT	292.54K

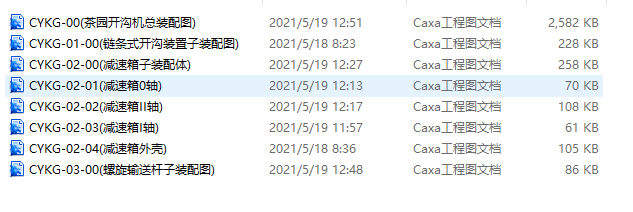

77	CYKG-00茶园开沟机总装配图.dwg	2.52M
78	CYKG-01-00链条式开沟装置子装配图.dwg	227.00K
79	CYKG-02-00减速箱子装配体.dwg	257.71K
80	CYKG-02-01减速箱0轴.dwg	69.77K
81	CYKG-02-02减速箱II轴.dwg	107.34K
82	CYKG-02-03减速箱I轴.dwg	60.70K
83	CYKG-02-04减速箱外壳.dwg	104.96K
84	CYKG-03-00螺旋输送杆子装配图.dwg	85.70K
85	1.jpg	203.86K
86	2.jpg	241.67K
87	3.jpg	178.97K
88	4.jpg	25.99K

此图纸下载需要160金币

立即下载

发布者

残夜

创作: 98

粉丝: 47

加入时间：2023-06-26

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：91.55M

所需金币：160

上传时间：2023-07-02 20:51:26

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

茶园

开沟机

农机

农业机械

毕设

图纸简介

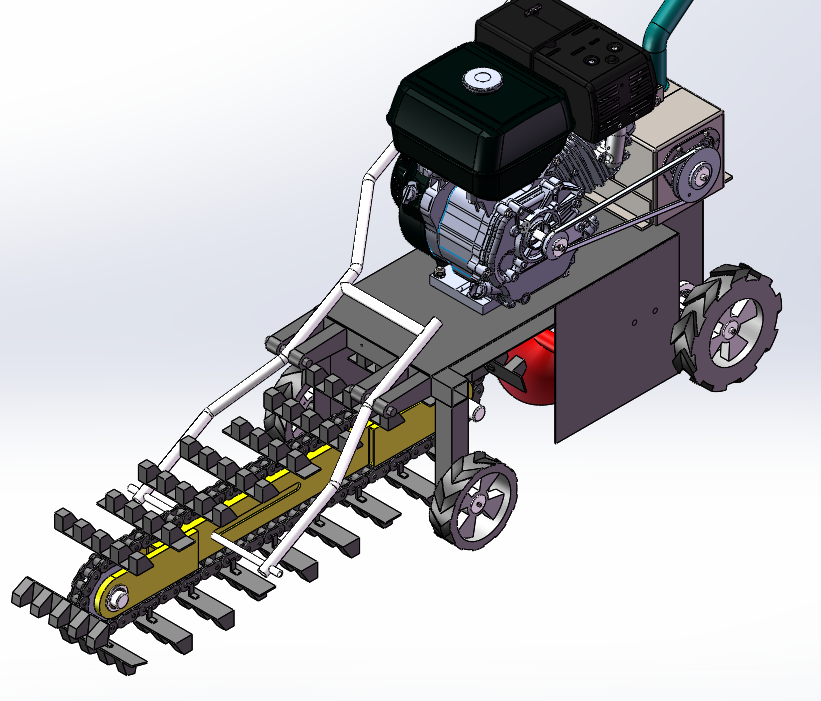

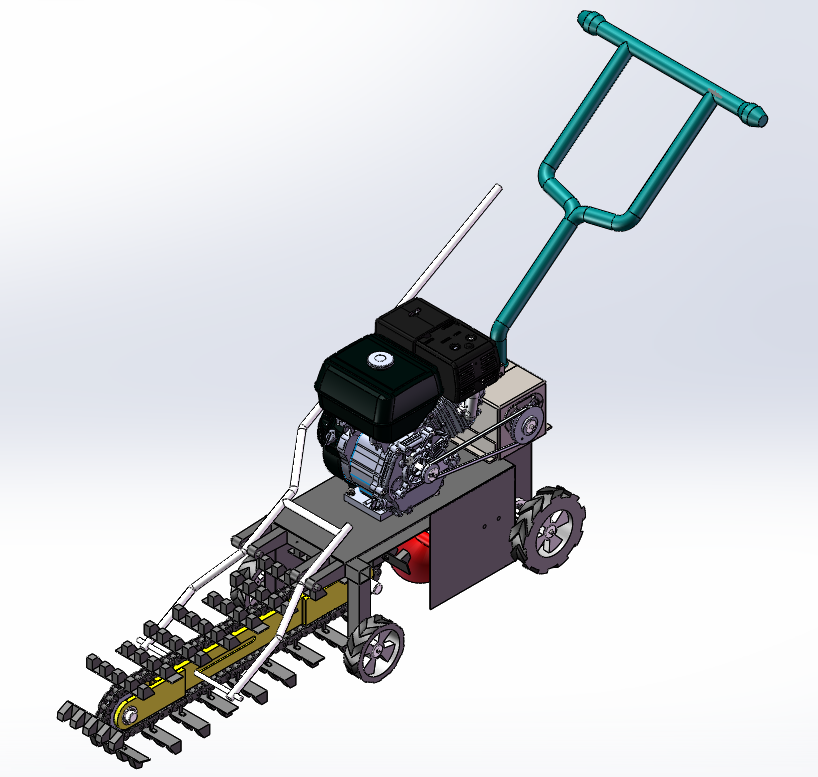

内含三维模型及二维图，三维模型格式为solidworks2016，二维图为dwg格式，内含参数可编辑。如需对应毕设论文，可加QQ：1637320158 私聊联系。本设计的小型便携式茶园开沟机主要是应用于茶山生产基地，现今我国南方地区对于茶树种植养护中的开沟，基本还是以人工刨土为主，而这不仅开沟效率较低，而且主要靠茶农的生产经验来作业，劳动强度较大。因此，为了解决对于山地丘陵的茶园种植开沟问题，本文设计了小型便携式茶园开沟机装置，对茶树进行自动的开沟及堆土，提高对茶树种植的效率和机械化程度。
