CA6140车床拨叉861002零件的机械加工工艺及工艺设备（钻孔和铣槽两套夹具）-课程设计
（ID:677594）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | Thumbs.db | 43.00K |
| 2 | 夹具图.dwg | 73.97K |

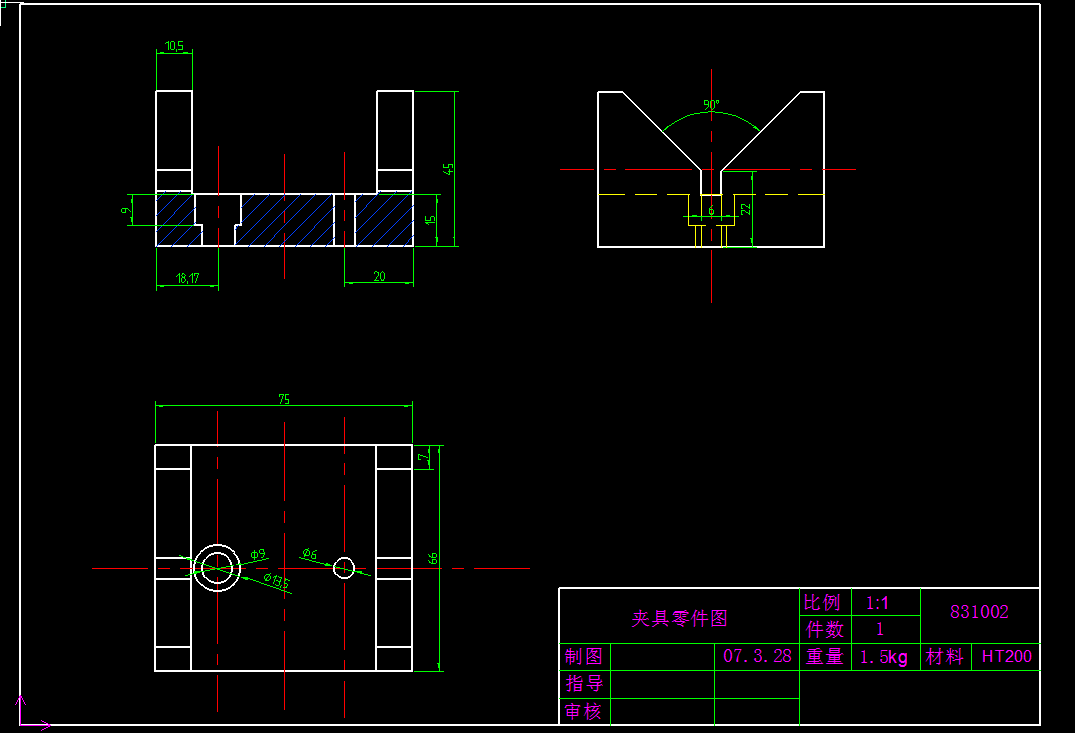

| 3 | 夹具零件图.png | 18.40K |
| 4 | 工序卡1.dwg | 68.06K |

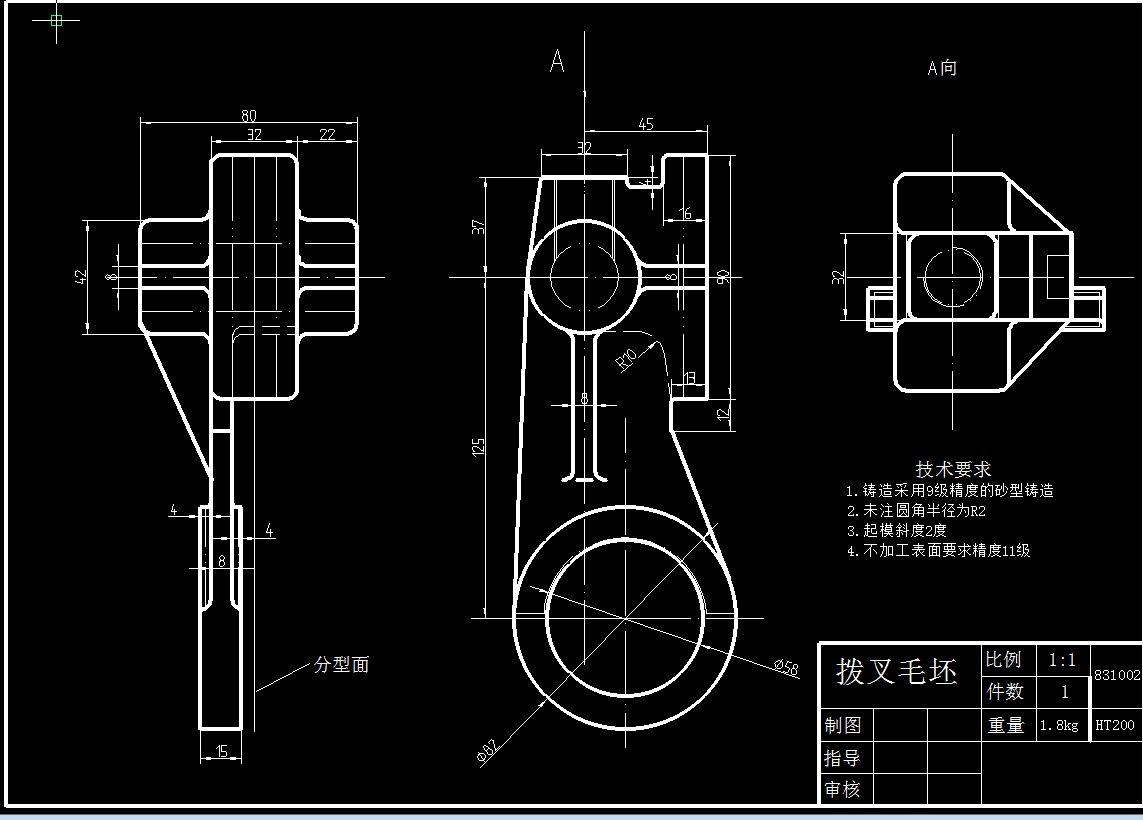

| 5 | 拨叉毛坯图.png | 27.82K |

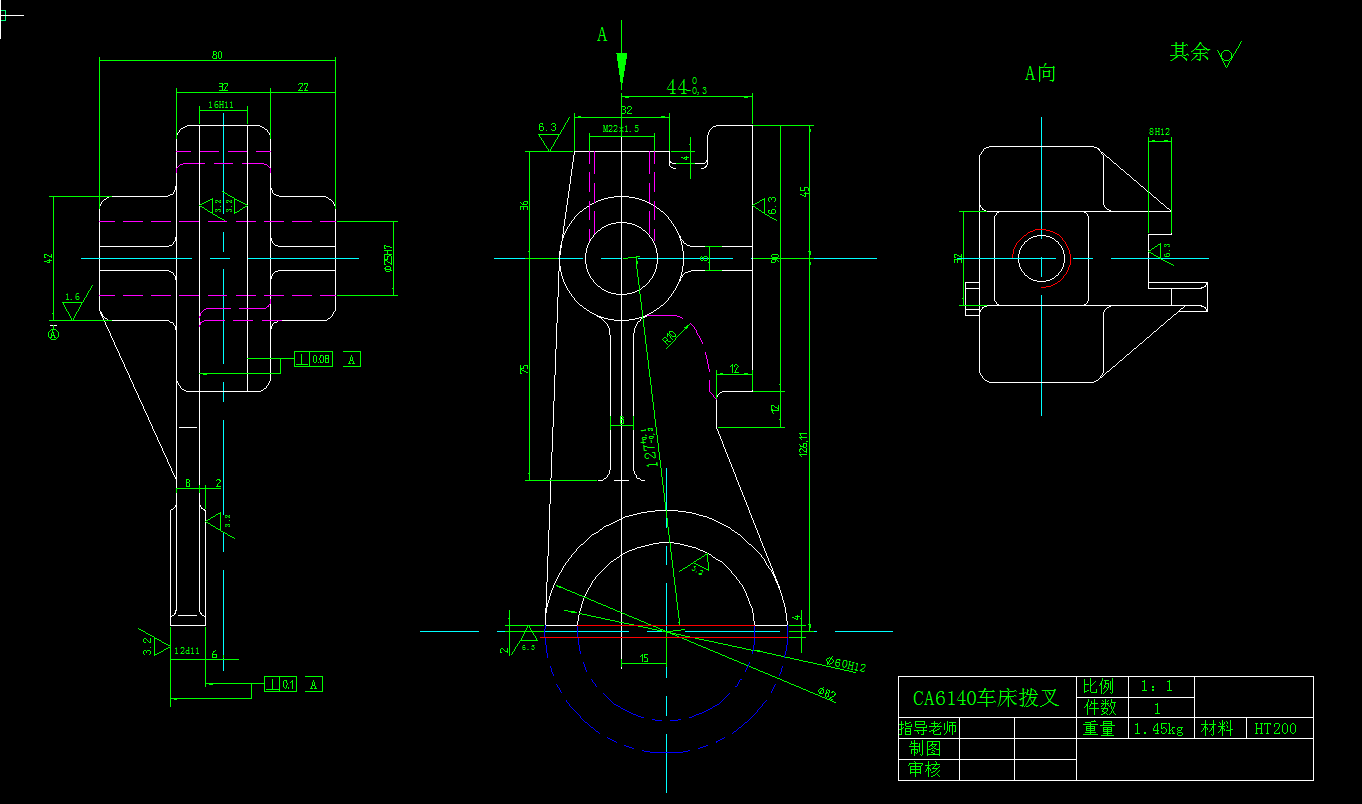

| 6 | 拨叉零件图.png | 25.86K |

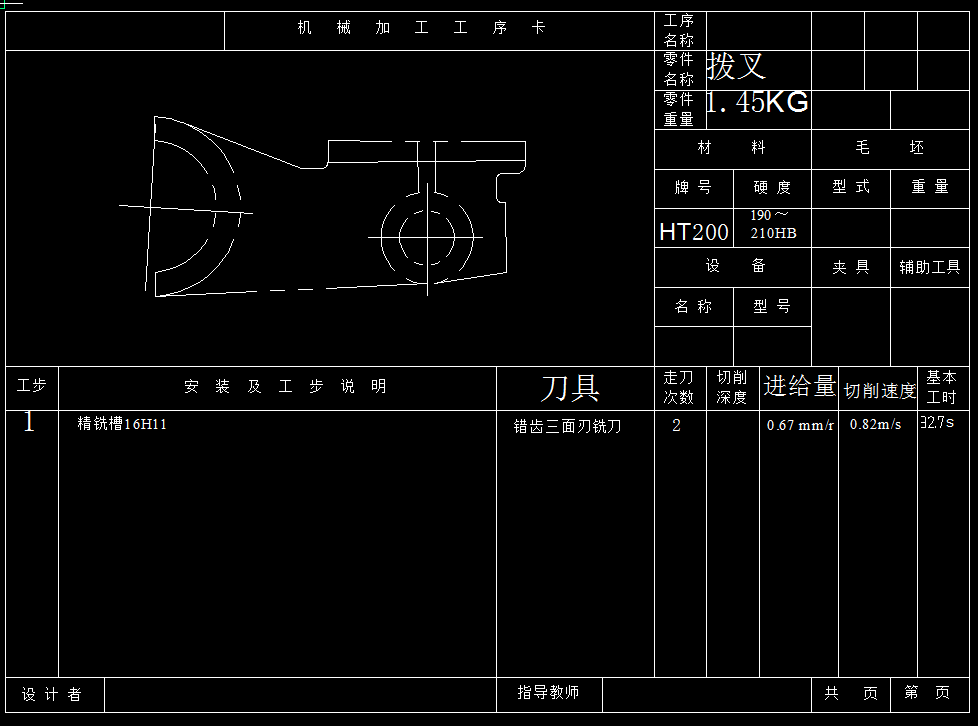

| 7 | 机械加工工序卡.png | 20.33K |

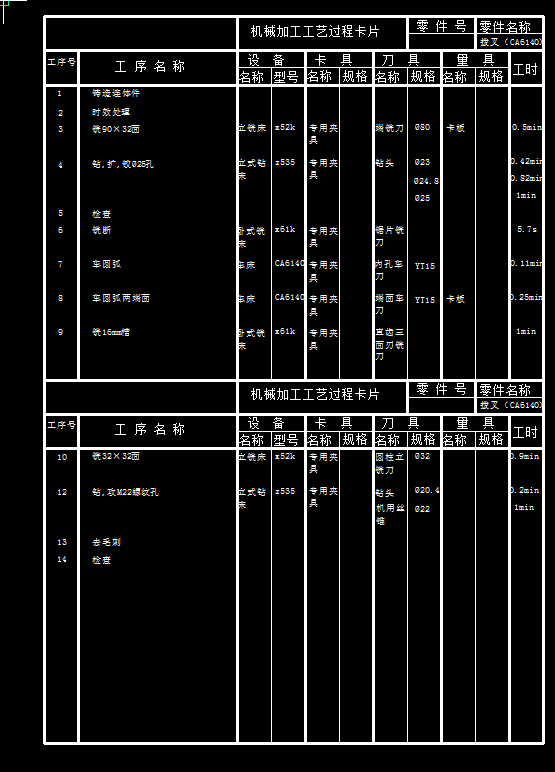

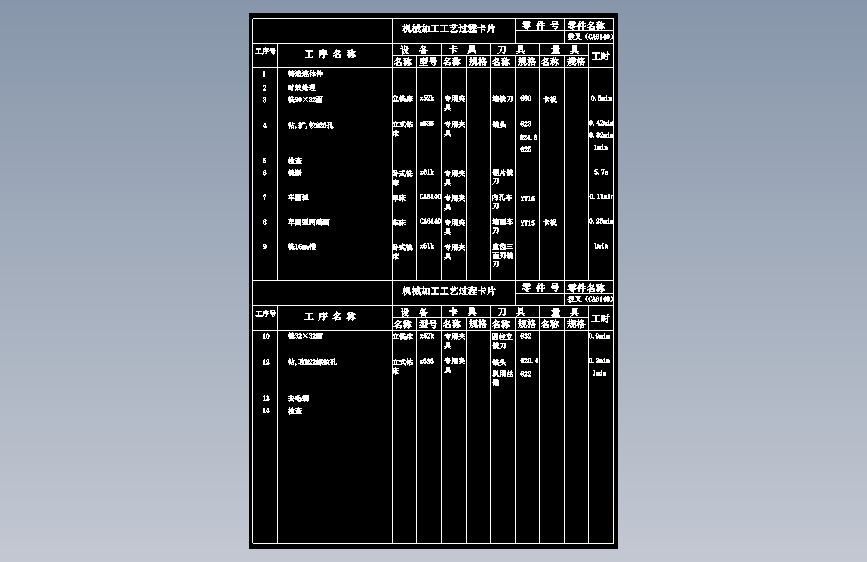

| 8 | 机械加工工艺过程卡片.png | 30.83K |
| 9 | 毛坯图.dwg | 80.75K |
| 10 | 说明书.doc | 162B |
| 11 | 说明书.png | 225.41K |
| 12 | 过程卡片.dwg | 106.11K |

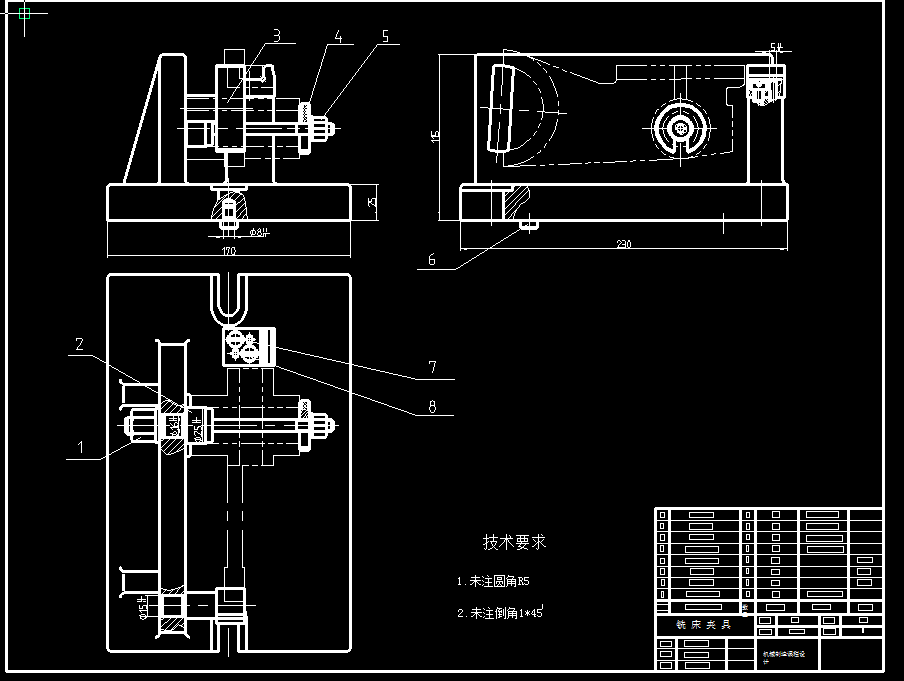

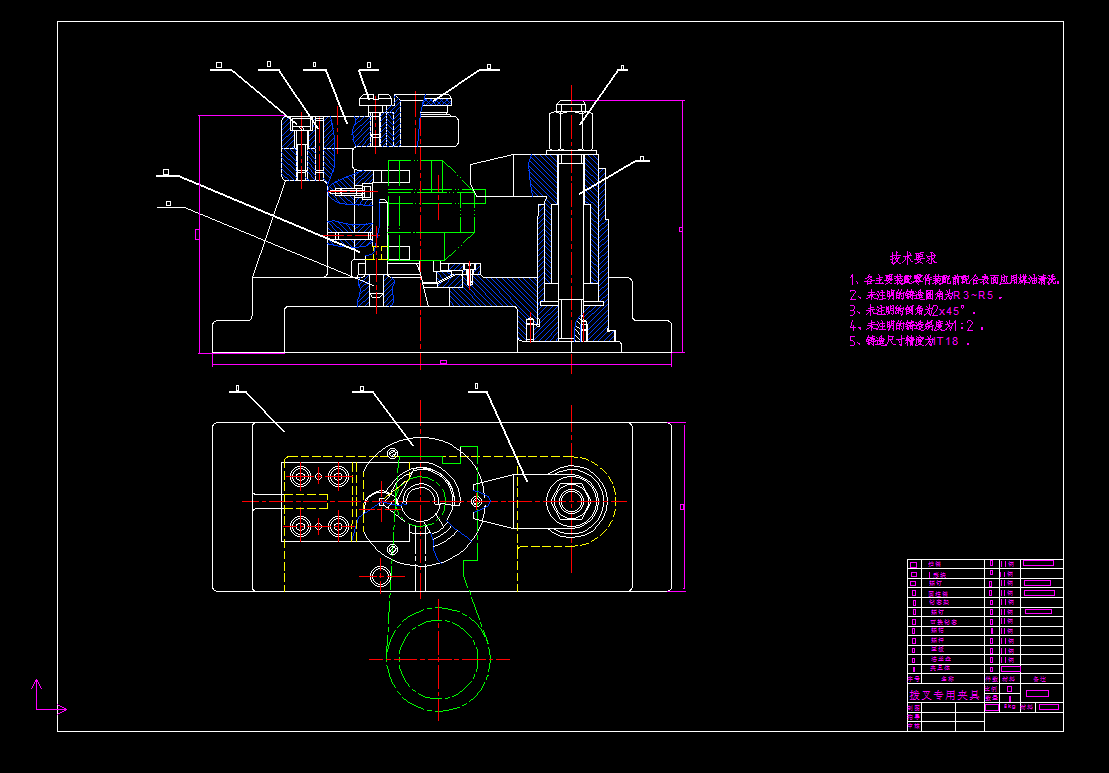

| 13 | 钻孔夹具装配图.png | 37.23K |
| 14 | 钻孔夹具装配图2（钻孔）.dwg | 101.19K |

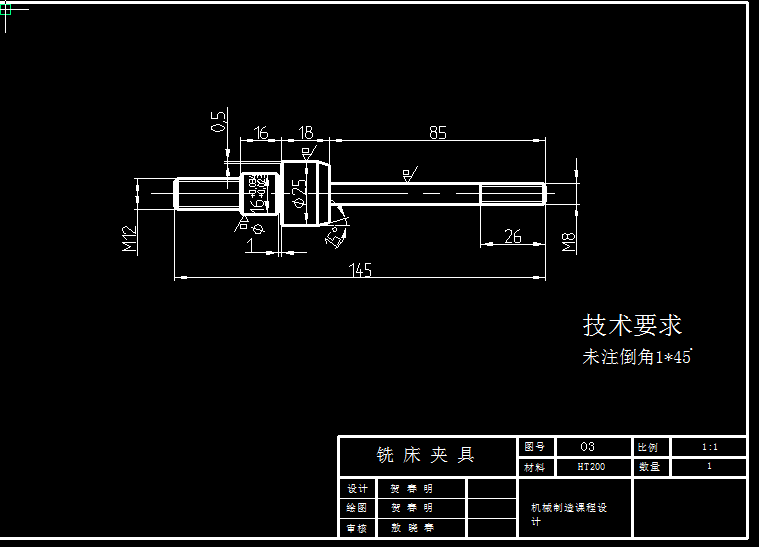

| 15 | 铣床夹具装配图.png | 16.26K |
| 16 | 铣床夹具零件.png | 14.79K |
| 17 | 铣槽夹具装配图夹具（铣槽）.dwg | 93.01K |
| 18 | 零件图.dwg | 85.10K |
| 19 | 零件图1.dwg | 72.92K |
| 20 | 零件图2.dwg | 62.20K |
此图纸下载需要100金币
立即下载
发布者
模型信息
图纸ID：677594
图纸格式：dwg
文件大小：735.14KB
所需金币：100
上传时间：2023-07-10 11:56:42
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2000
