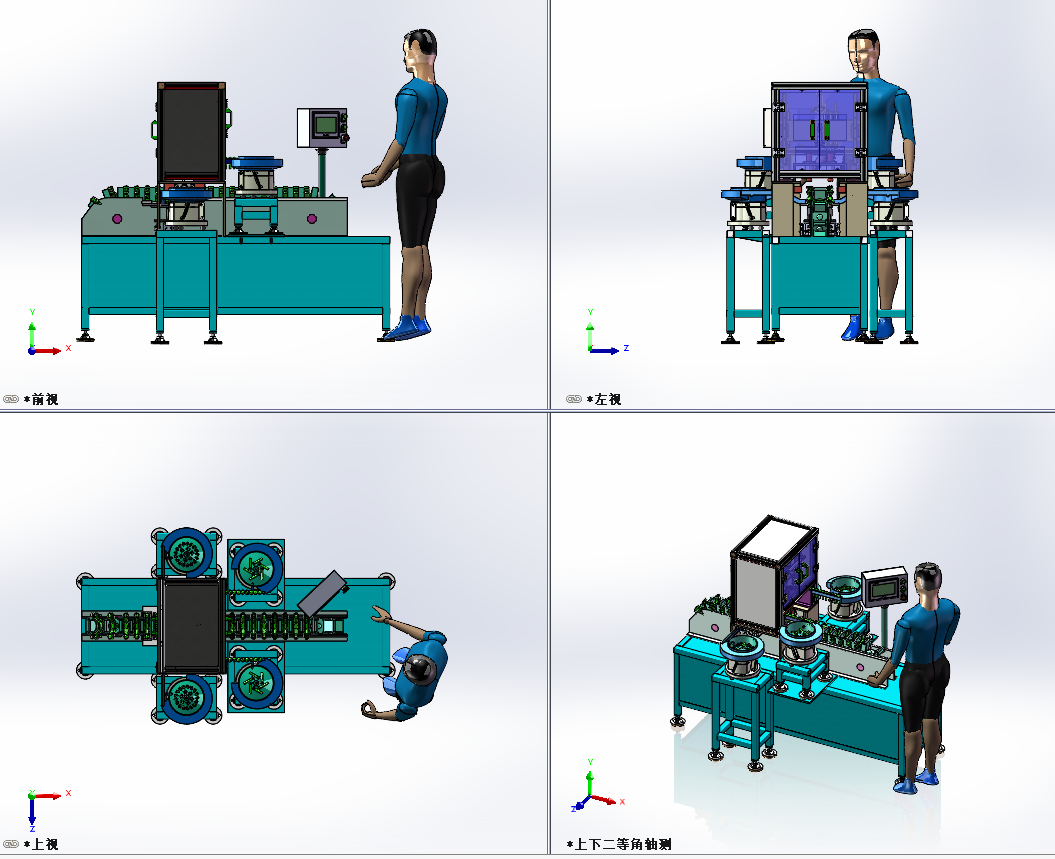

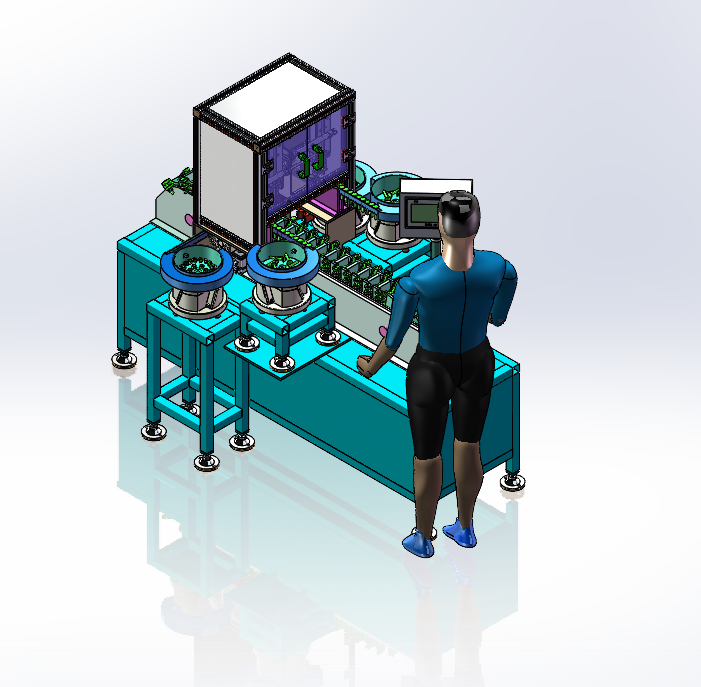

卡箍沟槽管件机械三通自动装配机
(ID:678755)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | DN65产品图纸.SLDPRT | 578.12K |
| 2 | DN65产品装配图.SLDASM | 279.33K |
| 3 | FHMDJXSTZPJ-40脚杯安装板.SLDPRT | 150.71K |
| 4 | FHMDJXSTZPJ-ASM装配体.SLDASM | 8.70M |
| 5 | FHMDJXSTZPJ-ASM装配体.x_t | 23.49M |
| 6 | FHMDJXSTZPJ-HGH20CA螺栓三轴缸横向.SLDASM | 681.94K |
| 7 | FHMDJXSTZPJ-HGH20CA螺栓背板上下.SLDASM | 673.52K |
| 8 | FHMDJXSTZPJ-HGH20CA螺母拧紧电机上下.SLDASM | 1.21M |
| 9 | FHMDJXSTZPJ-MAC20LB固定板.SLDPRT | 268.52K |
| 10 | FHMDJXSTZPJ-MAC20LB固定板上下.SLDPRT | 269.89K |
| 11 | FHMDJXSTZPJ-MAC20LB固定板螺母拧紧上下.SLDPRT | 333.71K |
| 12 | FHMDJXSTZPJ-主体传送爪.SLDPRT | 110.45K |
| 13 | FHMDJXSTZPJ-主体传送爪装配体.SLDASM | 243.40K |
| 14 | FHMDJXSTZPJ-主机机架.SLDPRT | 369.66K |
| 15 | FHMDJXSTZPJ-主机机架上面防护板.SLDPRT | 126.88K |
| 16 | FHMDJXSTZPJ-主机机架侧面防护板.SLDPRT | 124.72K |
| 17 | FHMDJXSTZPJ-主机机架后面防护板.SLDPRT | 134.36K |
| 18 | FHMDJXSTZPJ-主机机架装配体.SLDASM | 265.61K |
| 19 | FHMDJXSTZPJ-基体支架上板.SLDPRT | 79.26K |
| 20 | FHMDJXSTZPJ-基体支架前立板.SLDPRT | 84.97K |
| 21 | FHMDJXSTZPJ-基体支架后立板.SLDPRT | 90.93K |
| 22 | FHMDJXSTZPJ-基体支架装配体.SLDASM | 114.56K |
| 23 | FHMDJXSTZPJ-工作板1.SLDPRT | 99.09K |
| 24 | FHMDJXSTZPJ-护罩装配体.SLDASM | 1.27M |
| 25 | FHMDJXSTZPJ-板链线产品装配体.SLDASM | 684.42K |
| 26 | FHMDJXSTZPJ-板链线装配体.SLDPRT | 3.28M |
| 27 | FHMDJXSTZPJ-螺栓上料双振动盘装配体.SLDASM | 681.85K |
| 28 | FHMDJXSTZPJ-螺栓上料振动盘安装板.SLDPRT | 120.24K |
| 29 | FHMDJXSTZPJ-螺栓上料振动盘支架.SLDPRT | 714.80K |
| 30 | FHMDJXSTZPJ-螺栓上料振动盘支架上板.SLDPRT | 225.02K |
| 31 | FHMDJXSTZPJ-螺栓上料振动盘支架装配体.SLDASM | 189.52K |
| 32 | FHMDJXSTZPJ-螺栓抓手横推缸连接板.SLDPRT | 85.89K |
| 33 | FHMDJXSTZPJ-螺栓抓手背板.SLDPRT | 73.05K |
| 34 | FHMDJXSTZPJ-螺栓抓手装配体.SLDASM | 250.11K |
| 35 | FHMDJXSTZPJ-螺栓料道K1.SLDPRT | 159.50K |
| 36 | FHMDJXSTZPJ-螺栓螺母机械手装配体.SLDASM | 1.01M |
| 37 | FHMDJXSTZPJ-螺母上料振动盘支架.SLDPRT | 664.60K |
| 38 | FHMDJXSTZPJ-螺母上料振动盘支架上板.SLDPRT | 220.17K |
| 39 | FHMDJXSTZPJ-螺母上料振动盘支架装配体.SLDASM | 249.30K |
| 40 | FHMDJXSTZPJ-螺母上料推料杆.SLDPRT | 136.17K |
| 41 | FHMDJXSTZPJ-螺母上料推料限位块.SLDPRT | 124.67K |
| 42 | FHMDJXSTZPJ-螺母上料料道.SLDPRT | 190.03K |
| 43 | FHMDJXSTZPJ-螺母上料装配体.SLDASM | 883.70K |
| 44 | FHMDJXSTZPJ-螺母下压杆.SLDPRT | 85.12K |
| 45 | FHMDJXSTZPJ-螺母下压杆导向板.SLDPRT | 78.47K |
| 46 | FHMDJXSTZPJ-螺母拧紧套筒.SLDPRT | 134.72K |
| 47 | FHMDJXSTZPJ-螺母拧紧机构装配体.SLDASM | 675.85K |
| 48 | FHMDJXSTZPJ-螺母拧紧电机安装板.SLDPRT | 140.76K |
| 49 | FHMDJXSTZPJ-螺母拧紧电机安装背板.SLDPRT | 111.70K |
| 50 | HFZ20.SLDASM | 388.11K |
| 51 | LHFCD30.SLDPRT | 112.43K |
| 52 | M10六角法兰面螺母.SLDPRT | 298.38K |
| 53 | M10半圆头螺栓.SLDPRT | 149.23K |
| 54 | MA20x50SCA.SLDASM | 642.10K |
| 55 | MAC20x150SCA.SLDASM | 418.66K |
| 56 | MAC20x25SCA.SLDASM | 455.65K |
| 57 | MSMJ022G1U.SLDPRT | 1.53M |
| 58 | TCL20x150S.SLDASM | 407.16K |
| 59 | TCL32x50S.SLDASM | 438.88K |
| 60 | TCM10x30S.SLDASM | 365.93K |
| 61 | 振动盘.SLDPRT | 1.36M |
| 62 | 机台放置立式触摸屏操控箱.SLDASM | 2.14M |
| 63 | 男性站立人体模型.SLDPRT | 6.04M |
| 64 | 脚杯100_m12_150.SLDPRT | 152.84K |
| 65 | AHC21-408-M4_YHD015.SLDPRT | 99.42K |
| 66 | AHC21-408-M6_YHD015.SLDPRT | 106.44K |
| 67 | AHF31-M6_YHD015.SLDPRT | 112.59K |
| 68 | AID31-M6-L20_YHD015.SLDPRT | 142.63K |
| 69 | AIF31-M6-L12_YHD015.SLDPRT | 115.56K |
| 70 | AIF31-M6-L20_YHD015.SLDPRT | 132.43K |
| 71 | AKB52-1728-F-SET_YHD015.SLDASM | 76.88K |
| 72 | AKB52-1728-F_YHD015.SLDPRT | 92.56K |
| 73 | AKB52-1728-SET_YHD015.SLDASM | 161.22K |
| 74 | AKB52-1728_YHD015.SLDPRT | 189.80K |
| 75 | AKK52-90-SET_YHD015.SLDASM | 127.96K |
| 76 | AKK52-90_YHD015.SLDPRT | 163.00K |
| 77 | AKQ31-G-Z-6247_A_YHD015.SLDPRT | 129.53K |
| 78 | AKQ31-G-Z-6247_B_YHD015.SLDPRT | 134.61K |
| 79 | AKQ31-G-Z-6247_YHD015.SLDASM | 155.59K |
| 80 | AKQ31-G-Z-6247_Z_YHD015.SLDPRT | 105.55K |
| 81 | DoubleGlassDoor_YHD015.SLDASM | 341.09K |
| 82 | TAR02-M4-L16_YHD015.SLDPRT | 157.02K |
| 83 | 右门板_YHD015.SLDPRT | 120.10K |
| 84 | 左门板_YHD015.SLDPRT | 124.34K |
| 85 | AHC21-408-M4_YHD016.SLDPRT | 99.55K |
| 86 | AHC21-408-M6_YHD016.SLDPRT | 105.98K |
| 87 | AHF31-M6_YHD016.SLDPRT | 111.83K |
| 88 | AID31-M6-L20_YHD016.SLDPRT | 142.58K |
| 89 | AIF31-M6-L12_YHD016.SLDPRT | 116.15K |
| 90 | AIF31-M6-L20_YHD016.SLDPRT | 132.11K |
| 91 | AKB52-1728-F-SET_YHD016.SLDASM | 77.38K |
| 92 | AKB52-1728-F_YHD016.SLDPRT | 93.24K |
| 93 | AKB52-1728-SET_YHD016.SLDASM | 160.88K |
| 94 | AKB52-1728_YHD016.SLDPRT | 189.63K |
| 95 | AKK52-90-SET_YHD016.SLDASM | 127.20K |
| 96 | AKK52-90_YHD016.SLDPRT | 163.57K |
| 97 | AKQ31-G-Z-6247_A_YHD016.SLDPRT | 129.25K |
| 98 | AKQ31-G-Z-6247_B_YHD016.SLDPRT | 135.31K |
| 99 | AKQ31-G-Z-6247_YHD016.SLDASM | 155.73K |
| 100 | AKQ31-G-Z-6247_Z_YHD016.SLDPRT | 104.77K |
| 101 | DoubleGlassDoor_YHD016.SLDASM | 334.52K |
| 102 | TAR02-M4-L16_YHD016.SLDPRT | 156.83K |
| 103 | 右门板_YHD016.SLDPRT | 119.98K |
| 104 | 左门板_YHD016.SLDPRT | 124.46K |
| 105 | AHC21-408-M6_YHD017.SLDPRT | 106.32K |
| 106 | AID31-M6-L16_YHD017.SLDPRT | 162.06K |
| 107 | AIH21-6_YHD017.SLDPRT | 70.70K |
| 108 | AIK31-6_YHD017.SLDPRT | 66.72K |
| 109 | FB20_YHD017.SLDASM | 157.82K |
| 110 | FB2_YHD017.SLDPRT | 175.92K |
| 111 | AHC21-408-M6_YHD018.SLDPRT | 106.51K |
| 112 | AID31-M6-L16_YHD018.SLDPRT | 160.95K |
| 113 | AIH21-6_YHD018.SLDPRT | 70.24K |
| 114 | AIK31-6_YHD018.SLDPRT | 67.00K |
| 115 | FB20_YHD018.SLDASM | 157.87K |
| 116 | FB2_YHD018.SLDPRT | 175.99K |
| 117 | AHC21-408-M6_YHD019.SLDPRT | 106.17K |
| 118 | AID31-M6-L16_YHD019.SLDPRT | 161.67K |
| 119 | AIH21-6_YHD019.SLDPRT | 70.58K |
| 120 | AIK31-6_YHD019.SLDPRT | 66.78K |
| 121 | FB20_YHD019.SLDASM | 158.13K |
| 122 | FB2_YHD019.SLDPRT | 176.22K |
| 123 | ARC51-408-4040_YHD023.SLDPRT | 102.25K |
| 124 | AOB05-4040_YHD000.SLDPRT | 227.60K |
| 125 | AOB05-4040_YHD001.SLDPRT | 226.63K |
| 126 | AOB05-4040_YHD002.SLDPRT | 227.76K |
| 127 | AOB05-4040_YHD003.SLDPRT | 227.92K |
| 128 | AOB05-4040_YHD004.SLDPRT | 228.06K |
| 129 | AOB05-4040_YHD005.SLDPRT | 227.00K |
| 130 | AOB05-4040_YHD006.SLDPRT | 227.45K |
| 131 | AOB05-4040_YHD007.SLDPRT | 227.37K |
| 132 | AOB05-4040_YHD008.SLDPRT | 227.82K |
| 133 | AOB05-4040_YHD009.SLDPRT | 228.19K |
| 134 | AOB05-4040_YHD010.SLDPRT | 227.24K |
| 135 | AOB05-4040_YHD011.SLDPRT | 227.64K |
此图纸下载需要610金币
立即下载
模型信息
图纸ID:678755
图纸格式:sldprt,sldasm,x_t
文件大小:59.59M
所需金币:610
上传时间:2023-07-11 17:13:19
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2021
标签
图纸简介

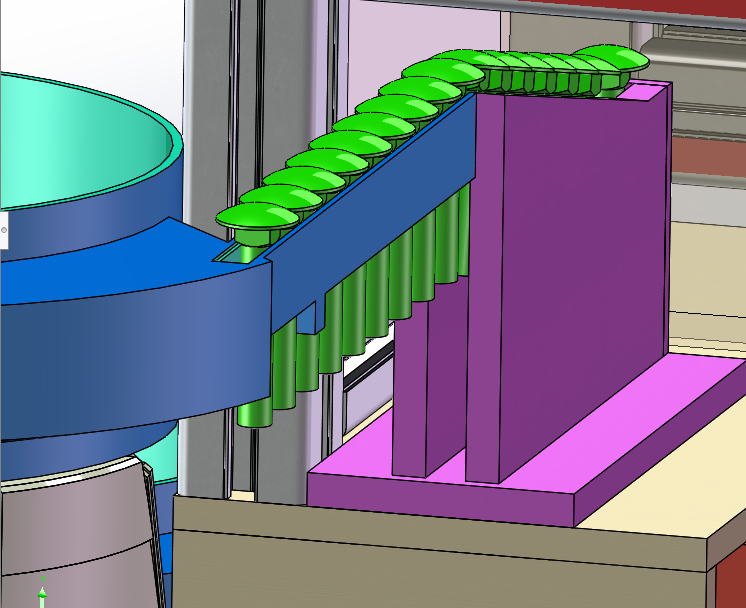

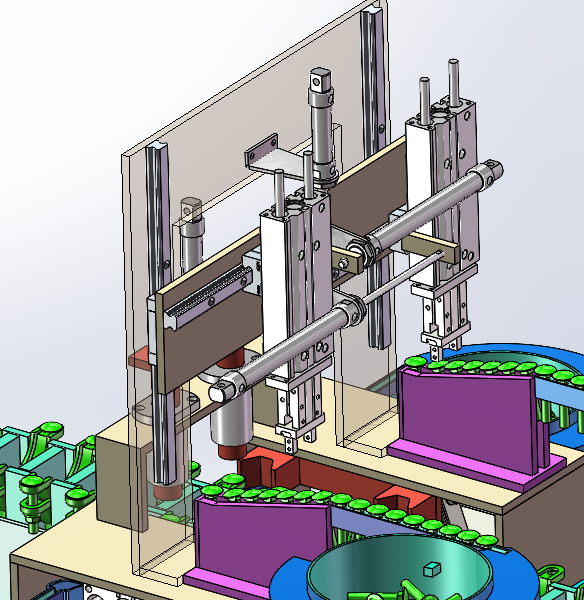

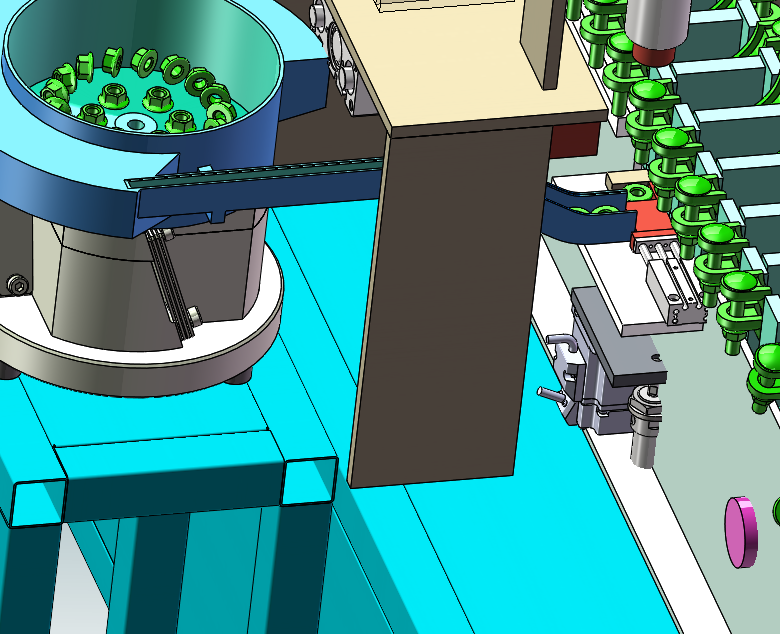

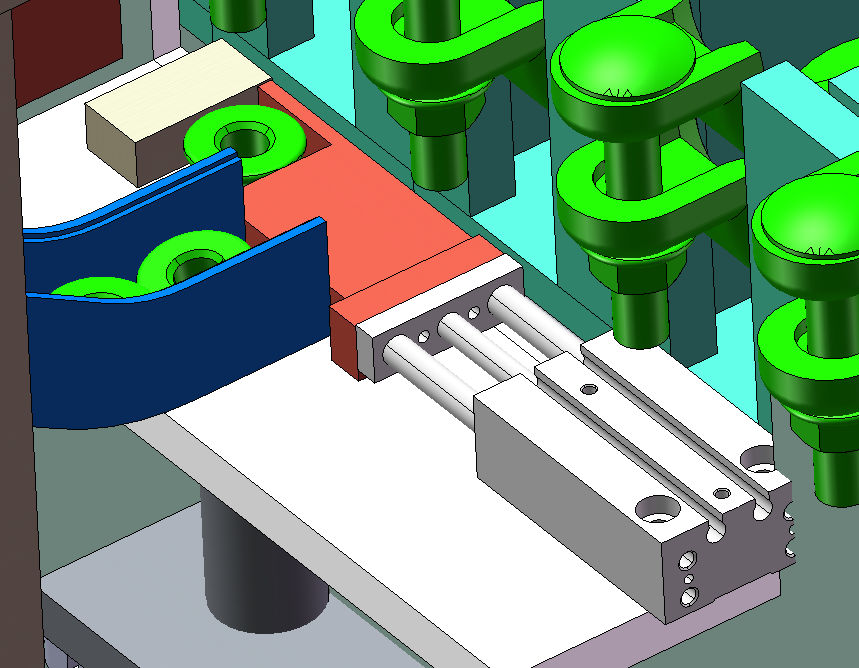

该设备主要作用是将螺丝穿入卡箍管件内,然后将螺丝锁入。板链线推送机械三通向前移动。机械三通到达螺栓装配位,螺栓上料机械手将螺栓放入机械三通内;板链线继续运行到螺母装配位,侧定位机构对机械三通进行定位,螺母装配压紧杆压紧螺栓,螺母锁紧电机向上移动同时锁紧螺母;完成装配的机械三通在下料口顺次被推出料道。该设备采用两个螺栓机械手同时上料,采用两个螺母锁紧机构同时锁紧,提高效率。振动盘四周装有隔音装置,可将振动盘自身噪音降低约50%。配备触控操作屏可实现人机对话,方便人员操作。
