固定座级进模（CAD图+SW三维）（ID:678927）

设备部件 / 模具类 / 固定座级进模（CAD图+SW三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16890880933192.rar	5.10M

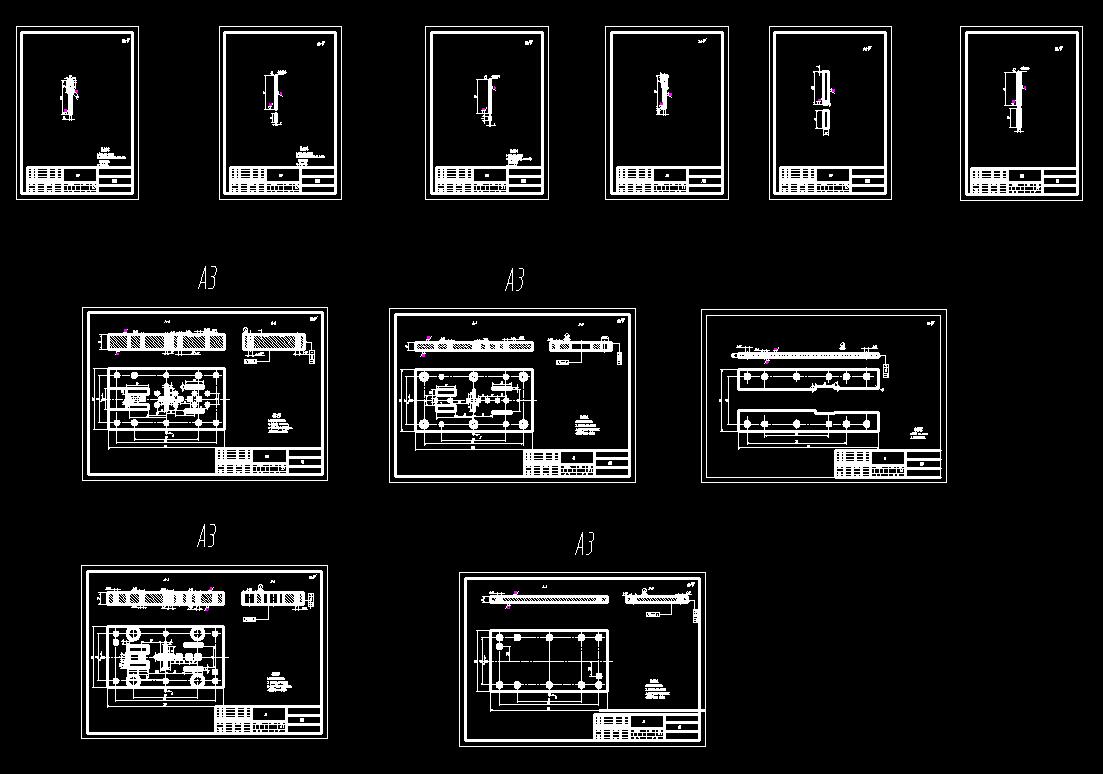

2	图纸汇总SW.dwg	417.83K
3	新建文本文档.txt	339B
4	装配体1.STEP	2.99M
5	11_冲孔凸模.SLDPRT	54.21K
6	12_压形凸模.SLDPRT	57.37K
7	13_侧刃.SLDPRT	65.02K
8	15_承料板.SLDPRT	57.88K
9	17_浮顶销.SLDPRT	47.35K
10	18_A型导柱.SLDPRT	59.02K
11	1_下模座.SLDPRT	178.44K
12	21_导料板.SLDPRT	88.05K
13	23_弹簧.SLDPRT	203.94K
14	24_圆柱头卸料螺钉.SLDPRT	57.49K
15	25_导套.SLDPRT	150.29K
16	26_弯曲凸模.SLDPRT	50.17K
17	27_垫板.SLDPRT	71.71K
18	2_凹模.SLDPRT	203.91K
19	31_导正销.SLDPRT	55.38K
20	3_卸料板.SLDPRT	161.29K
21	4_切断凸模.SLDPRT	61.83K
22	5_固定板.SLDPRT	183.34K
23	7_上模座.SLDPRT	129.35K
24	8_切口凸模.SLDPRT	62.56K
25	9_压入式模柄A型.SLDPRT	83.06K
26	B18.3.1M-6x1.0x16HexSHCS--16NHX.sldprt	153.18K
27	B18.3.1M-6x1.0x50HexSHCS--24NHX.sldprt	143.83K
28	B18.3.1M-6x1.0x60HexSHCS--24NHX.sldprt	143.03K
29	GB_CONNECTING_PIECE_PIN_DP6X16.sldprt	102.99K
30	GB_CONNECTING_PIECE_PIN_DP6X50.sldprt	87.13K
31	GB_CONNECTING_PIECE_PIN_DP6X60.sldprt	85.53K
32	GB_FASTENER_NUT_SNAB1M6-N.sldprt	129.42K
33	GB_FASTENER_SCREWS_ISCCBM10X10-N.sldprt	122.14K
34	工件.SLDPRT	188.94K
35	弹簧.SLDPRT	210.23K
36	装配体1.SLDASM	781.26K

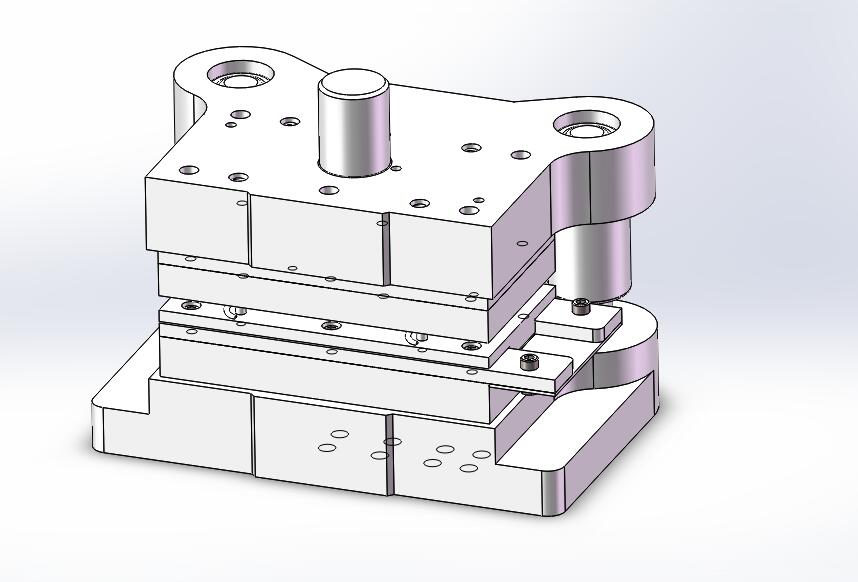

37	三维图.jpg	40.95K

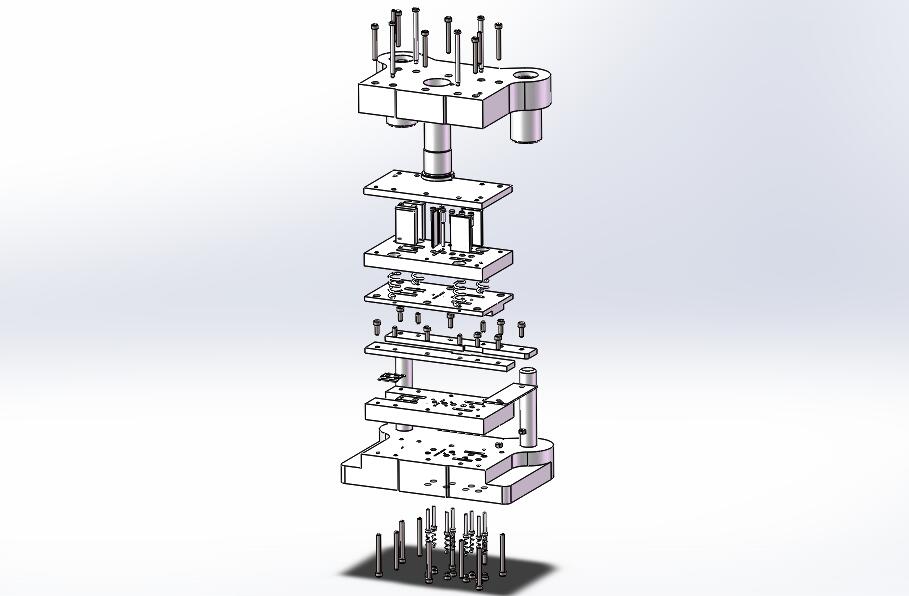

38	爆炸图.jpg	34.50K

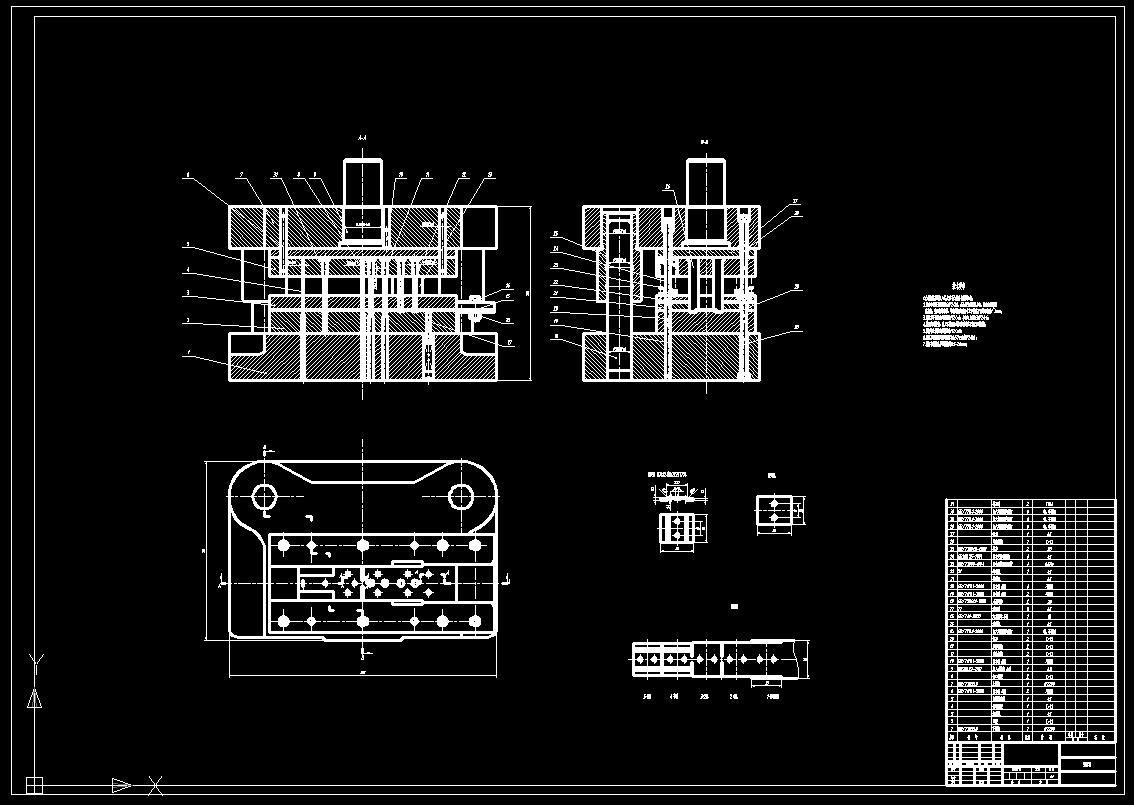

39	CAD装配图.jpg	108.22K

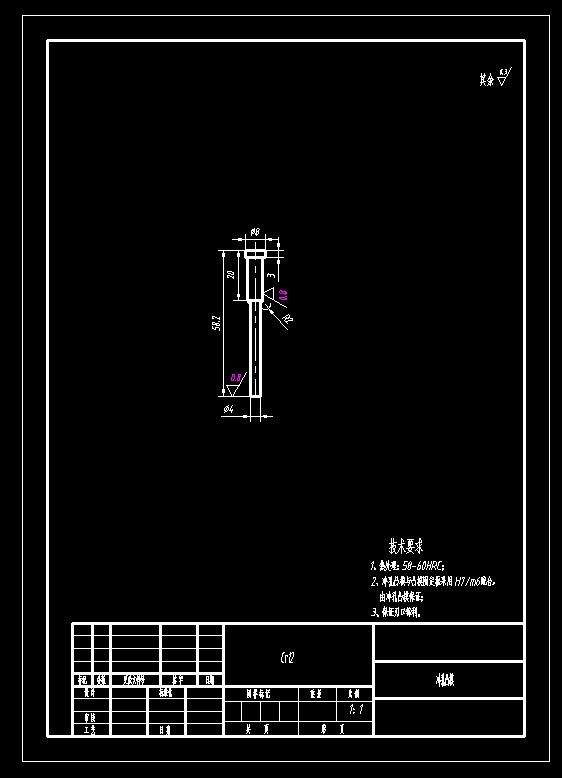

40	冲孔凸模.jpg	28.21K

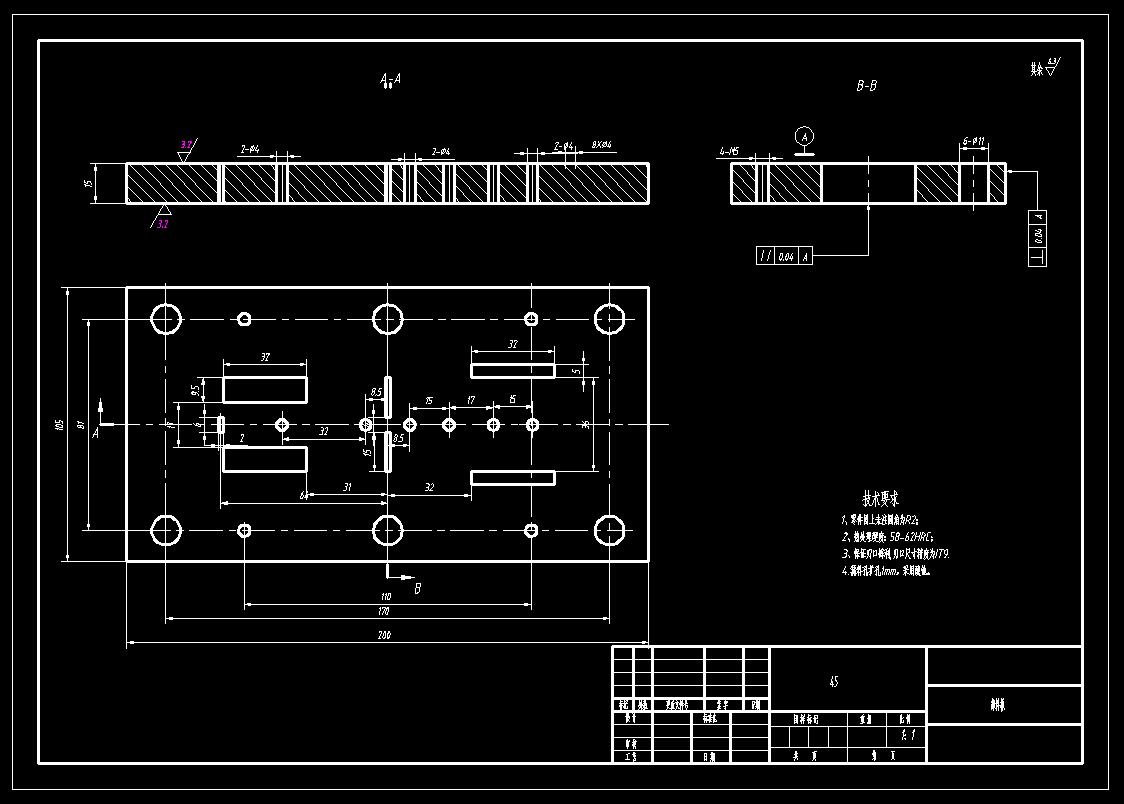

41	凹模.jpg	95.13K
42	卸料板.jpg	78.94K
43	工件图.jpg	34.99K

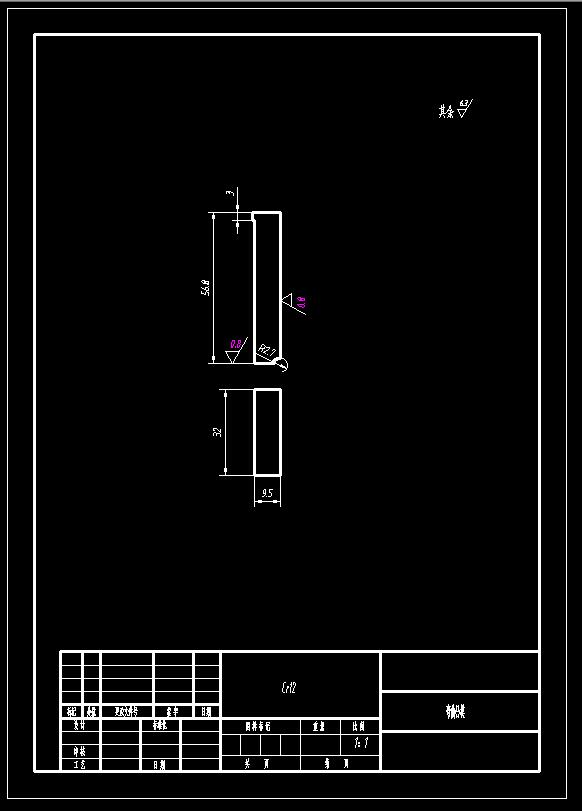

44	弯曲凸模.jpg	24.85K

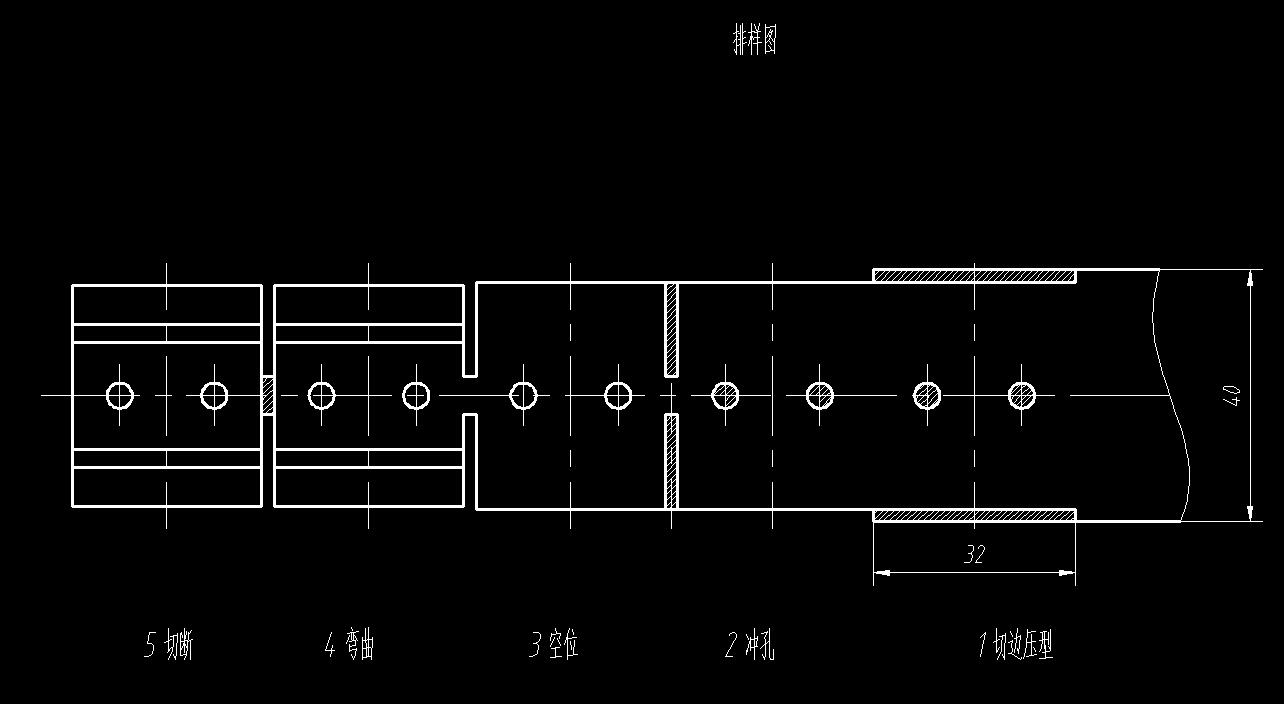

45	排样图.jpg	39.67K
46	零件图.jpg	82.26K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1294

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,sldprt,sldasm

文件大小：5.22M

所需金币：120

上传时间：2023-07-11 23:08:17

是否可编辑：可修改，包括参数

版本：SOLIDWORKS

标签

固定座

级进模

模具

冲压

垫板

图纸简介

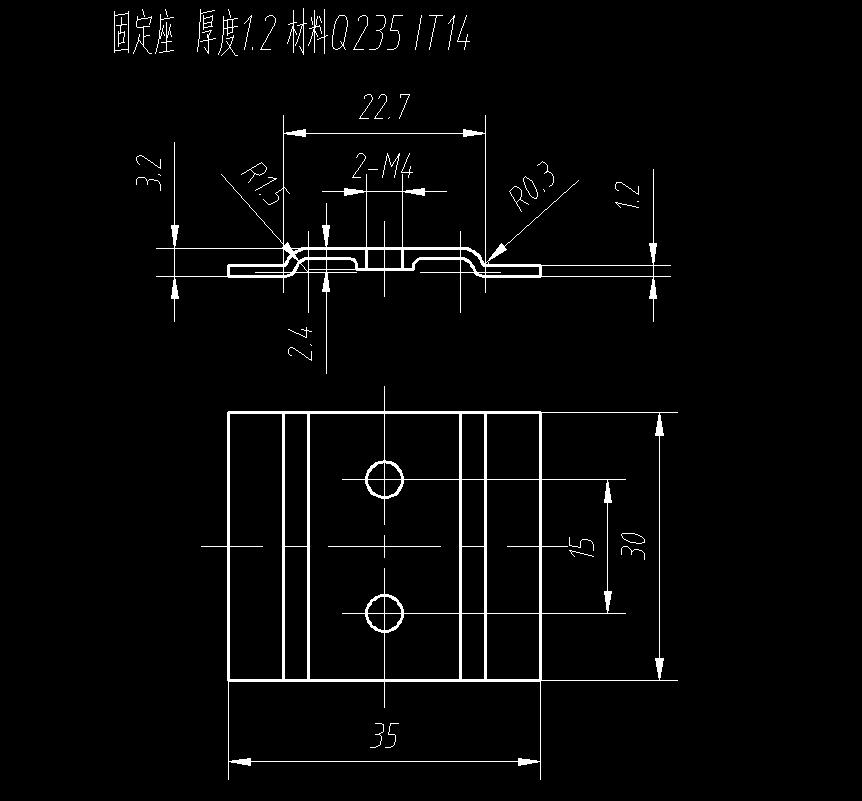

固定座级进模（CAD图+SW三维）厚度1.2 材料Q235 IT14 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
