圆筒二次拉深模+冲孔模3套（CAD图+UG三维）（ID:682157）

设备部件 / 模具类 / 圆筒二次拉深模+冲孔模3套（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16900343142302.rar	5.56M
2	新建文本文档.txt	280B
3	J059-HY030-A.stp	1.02M
4	10_tanhuang.prt	314.50K
5	111_xieliao_LD.prt	177.50K
6	12_daotao.prt	177.00K
7	13_S_mozuo.prt	313.50K
8	14_tuaomo_GDB.prt	192.50K
9	15_dianban.prt	149.50K
10	16_tuaomo.prt	136.50K
11	18_mobin.prt	208.00K
12	19_dagan.prt	126.50K
13	1_X_mozuo.prt	289.50K
14	20_tuiban.prt	153.00K
15	24_tandingqi.prt	168.50K
16	2_daozu.prt	139.50K
17	3_tumo_GDB.prt	170.50K
18	5_dinggan.prt	125.50K
19	5_LS_tumo.prt	178.00K
20	6_aomo.prt	210.50K
21	7_yabianquan.prt	142.50K
22	8_dangliaoxiao.prt	138.50K
23	9_xieliaoban.prt	177.50K
24	GB-T119.1-20008x40.prt	210.50K
25	GB-T119.1-20008x55.prt	210.50K
26	GB-T41-2000M8x1.25.prt	302.00K
27	GB-T70.1-2000M8x16.prt	296.50K
28	GB-T70.1-2000M8x40.prt	296.50K
29	GB-T70.1-2000M8x55.prt	296.50K
30	gongjian1.prt	139.00K
31	J059-HY030-A.prt	616.00K

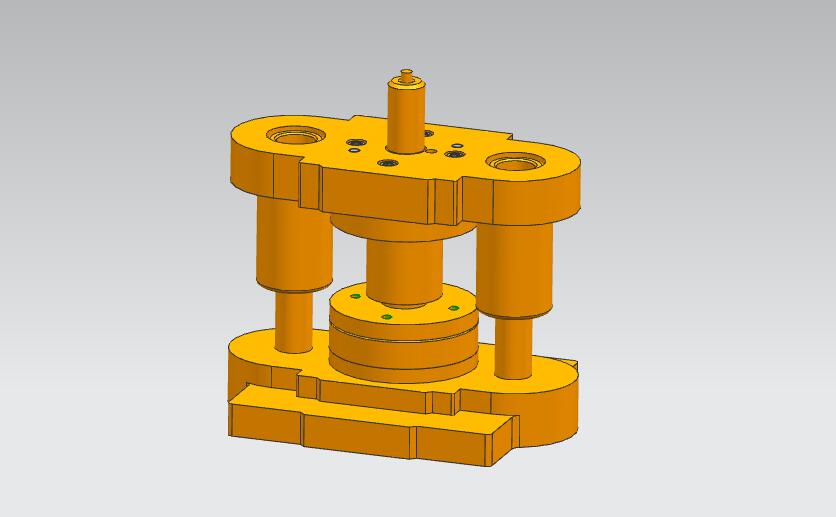

32	三维图.jpg	29.51K

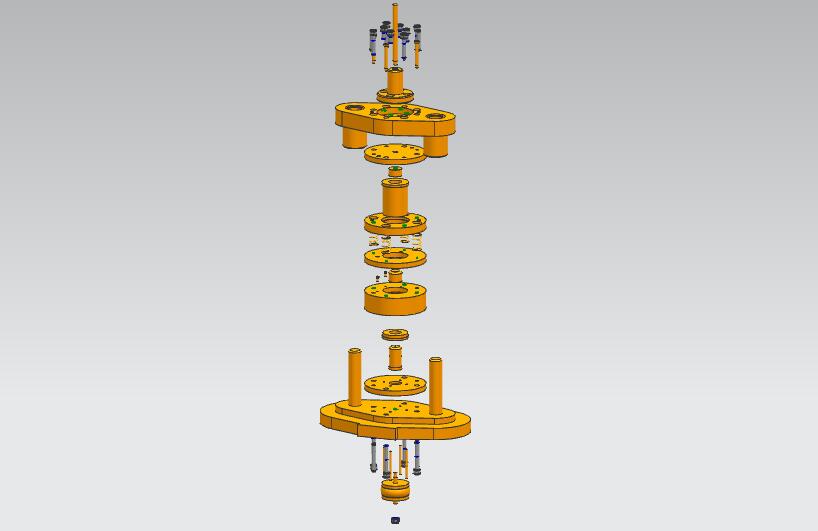

33	爆炸图.jpg	17.48K
34	J059-HY030-B.stp	462.18K
35	10_aomo.prt	202.00K
36	12_tuiban.prt	154.00K
37	13_mobin.prt	173.50K
38	14_dagan.prt	126.50K
39	1_X_mozuo.prt	453.00K
40	2_daozu.prt	139.00K
41	3_xieliao_ld.prt	174.50K
42	4_dianban.prt	148.50K
43	5_tumo_GDB.prt	197.50K
44	6_tumo.prt	165.50K
45	7_xieliaoban.prt	187.00K
46	8_daoltao.prt	175.50K
47	9_S_mozuo.prt	261.00K
48	GB-T119.1-20006x26.prt	209.50K
49	GB-T119.1-20006x40.prt	209.50K
50	GB-T70.1-2000M6x25.prt	295.50K
51	GB-T70.1-2000M6x40.prt	296.00K
52	gongjian2.prt	140.00K
53	J059-HY030-B.prt	286.00K
54	三维图.jpg	23.54K

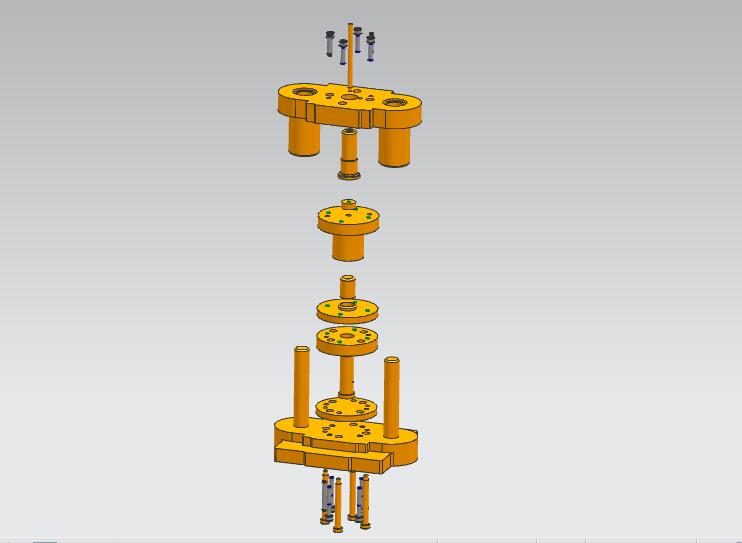

55	爆炸图.jpg	18.98K
56	J059--HY030-C.stp	450.89K
57	10_xieliao_LD.prt	179.50K
58	11_CK_tumo.prt	130.00K
59	12_mobin.prt	180.00K
60	15_xiangjiao.prt	137.00K
61	16_aomo.prt	143.50K
62	1_X_mozuo.prt	532.00K
63	2_daozu.prt	137.50K
64	4_aomo.prt	193.50K
65	5_xieliaoban.prt	176.50K
66	6_tuaomo_gdb.prt	196.00K
67	7_S_mozuo.prt	370.50K
68	8_daotao.prt	170.50K
69	9_dianban.prt	149.00K
70	GB-T119.1-20005x30.prt	209.00K
71	GB-T70.1-2000M5x30.prt	296.00K
72	gongjian3.prt	143.00K
73	J059--HY030-C.prt	298.00K
74	三维图.jpg	24.14K
75	爆炸图.jpg	21.65K

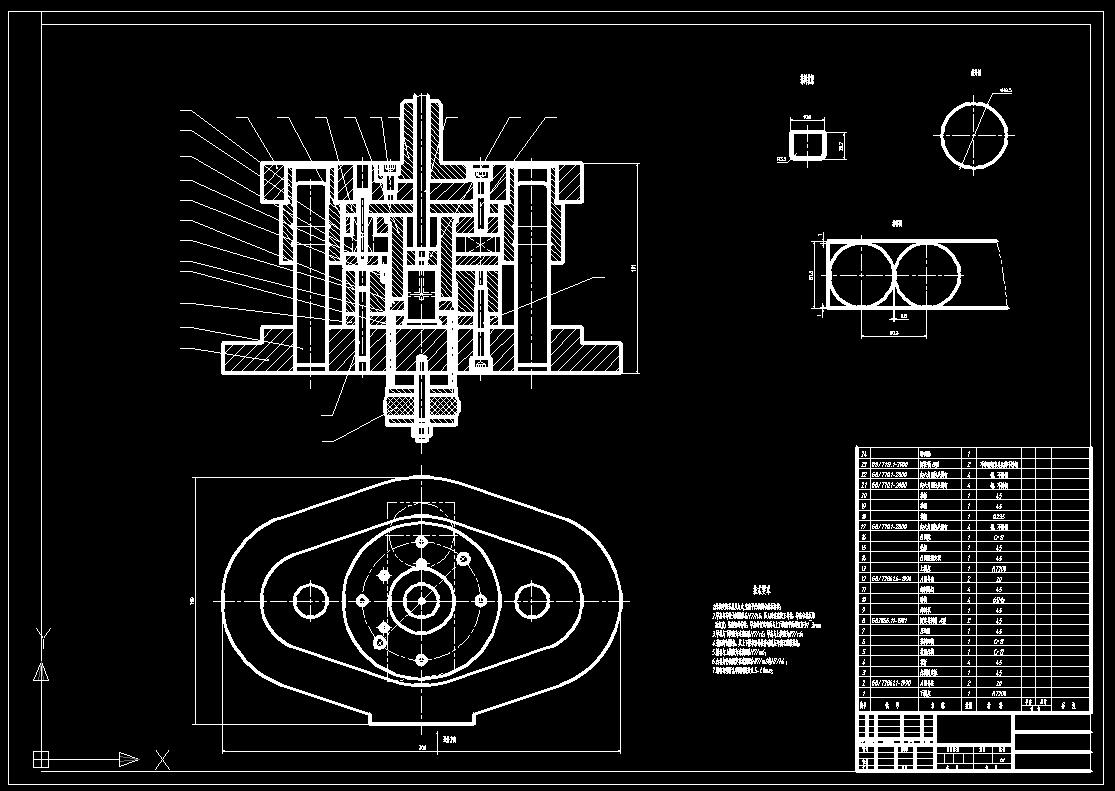

76	1落料拉深复合模.dwg	362.26K

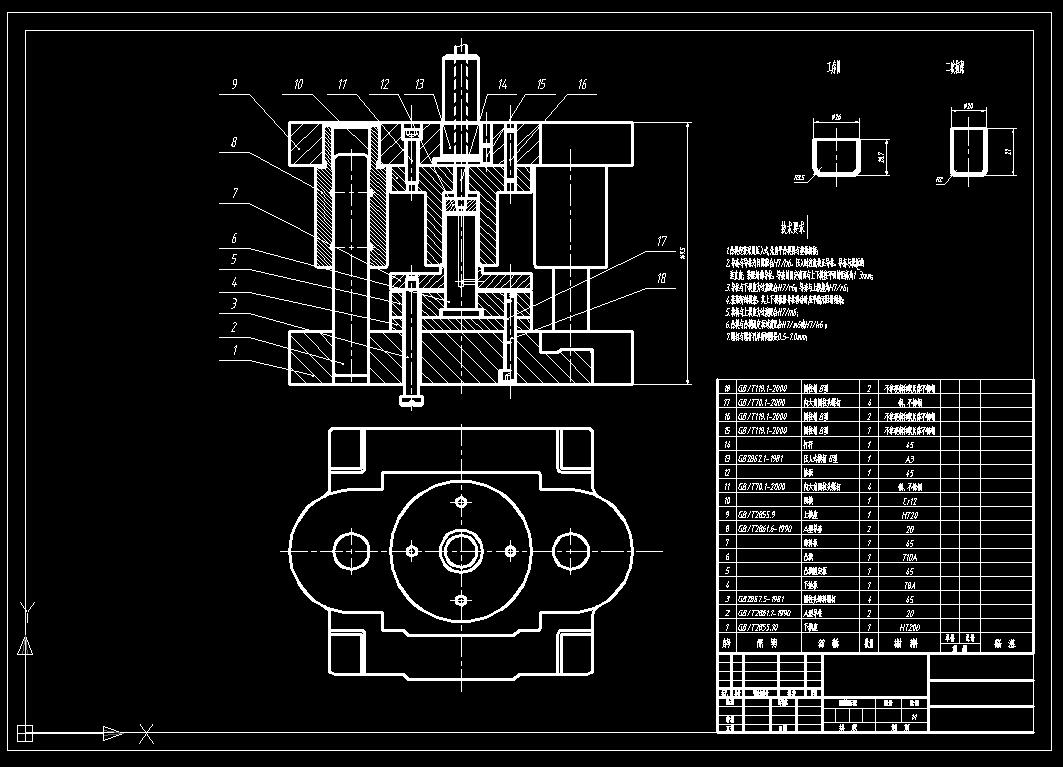

77	2二次拉深模.dwg	208.78K

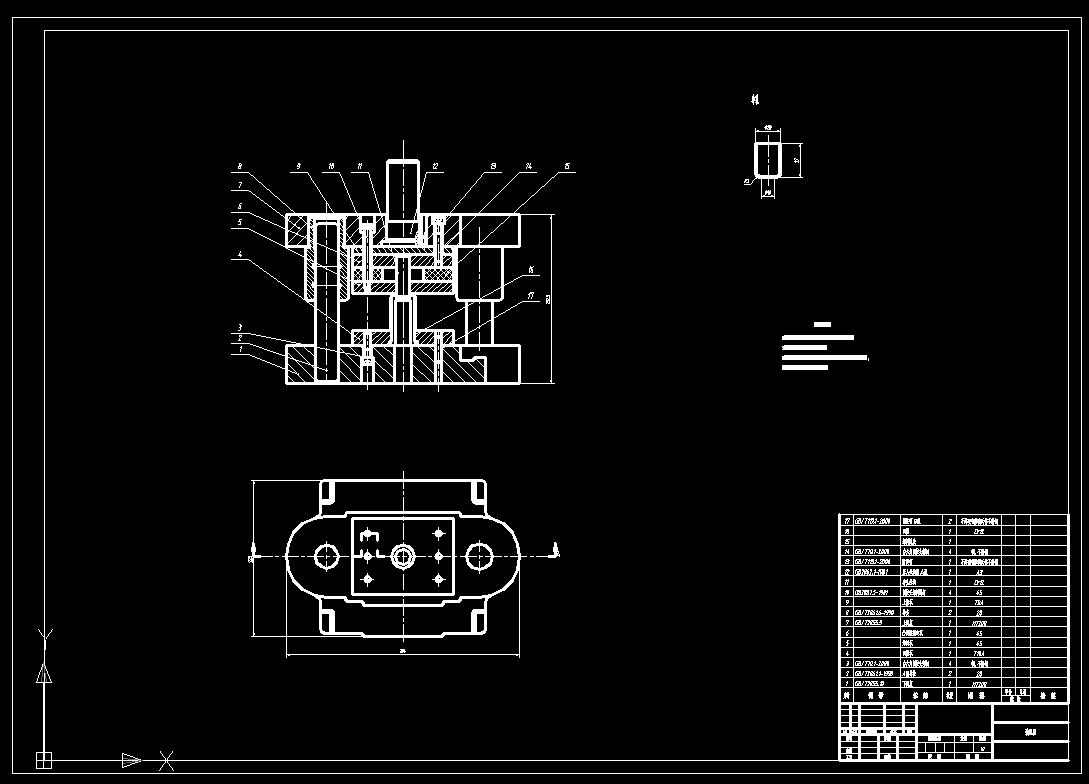

78	3冲孔模.dwg	221.22K
79	工件图工序安排图.dwg	95.53K
80	二次拉深凹模.jpg	42.66K
81	二次拉深卸料板.jpg	34.12K
82	二次拉深模装配图.jpg	109.88K
83	冲孔模凹模板.jpg	35.46K
84	冲孔模装配图.jpg	69.84K

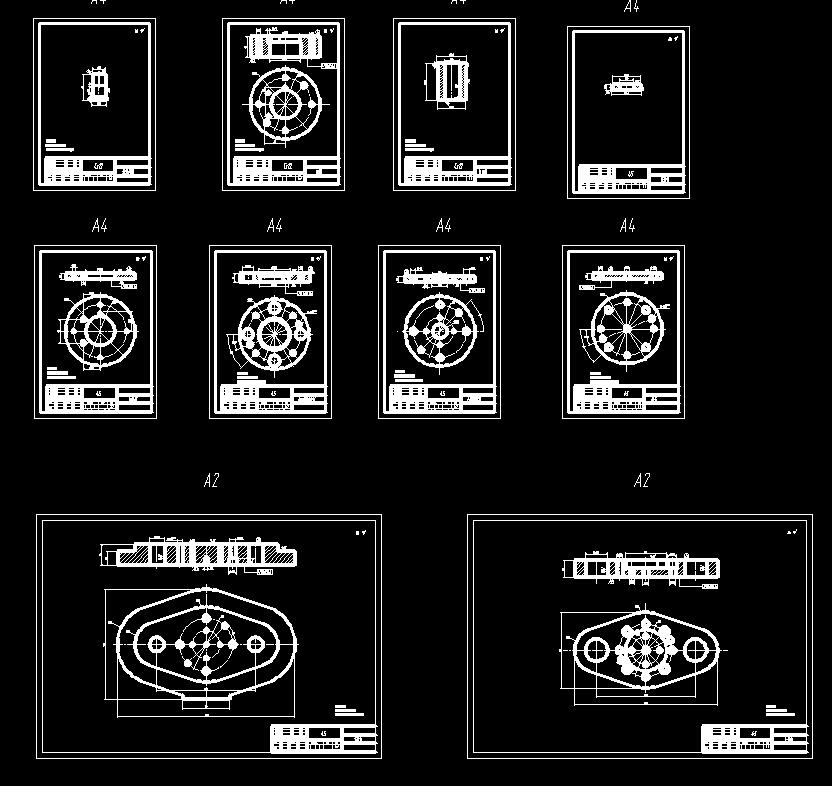

85	冲模零件图.jpg	73.02K
86	凸凹模.jpg	35.28K

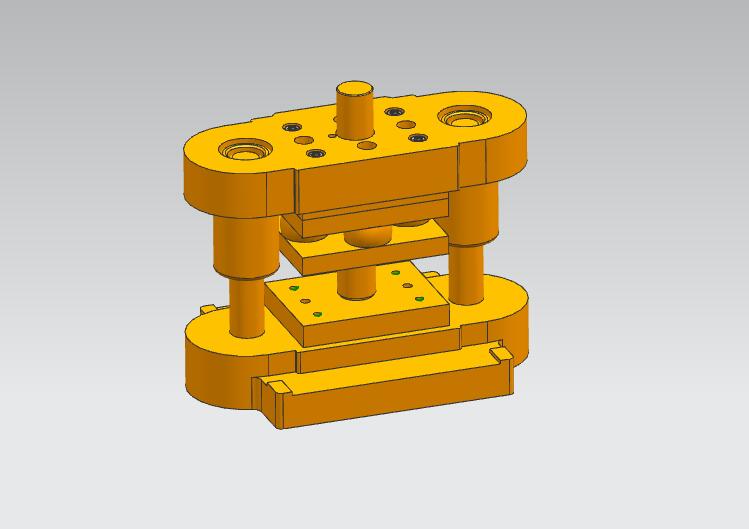

87	工件三维图.jpg	20.09K
88	工件图.jpg	19.45K
89	拉深凸模.jpg	26.46K
90	拉深凹模.jpg	55.68K
91	拉深卸料板.jpg	50.66K
92	拉深模零件图.jpg	82.85K
93	落料拉深复合模.jpg	120.92K

此图纸下载需要350金币

立即下载

发布者

机械师

创作: 1294

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：5.69M

所需金币：350

上传时间：2023-07-22 21:58:36

是否可编辑：可修改，包括参数

版本：UG

标签

圆筒

拉深

模具

冲压

图纸简介

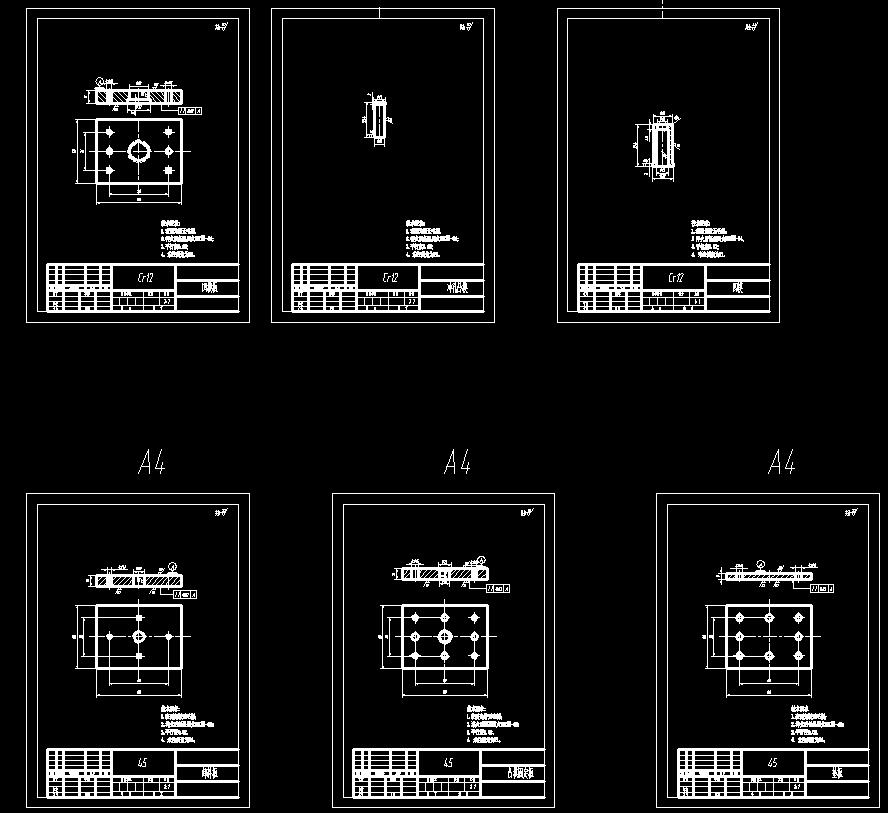

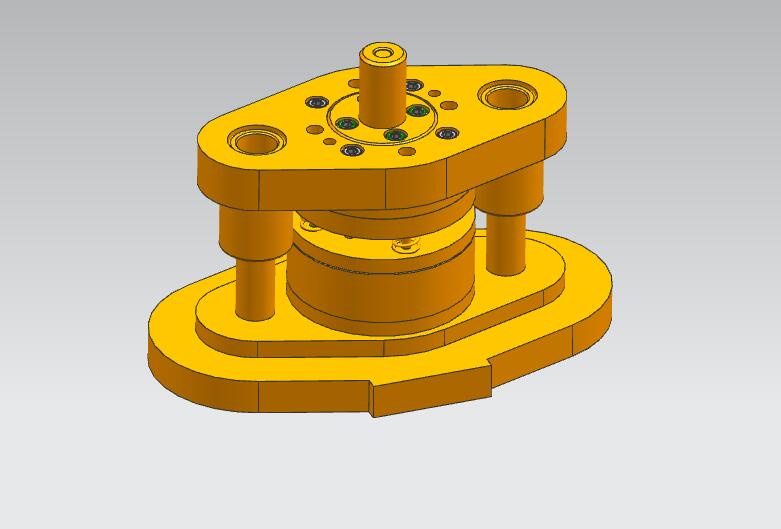

圆筒二次拉深模+冲孔模3套（CAD图+UG三维）图纸包含一次拉深，二次拉深，冲孔三个工序的冲压模具，图纸为CAD图和UG三维，零部件齐全，制图规范。 1、选用滑动导向中间导柱80×63标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6，导柱与下模座配合H7/n6
