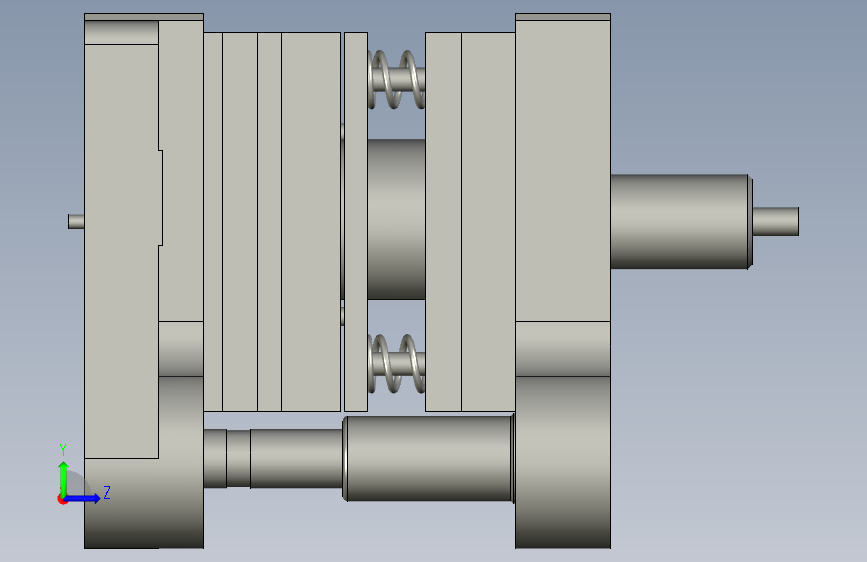

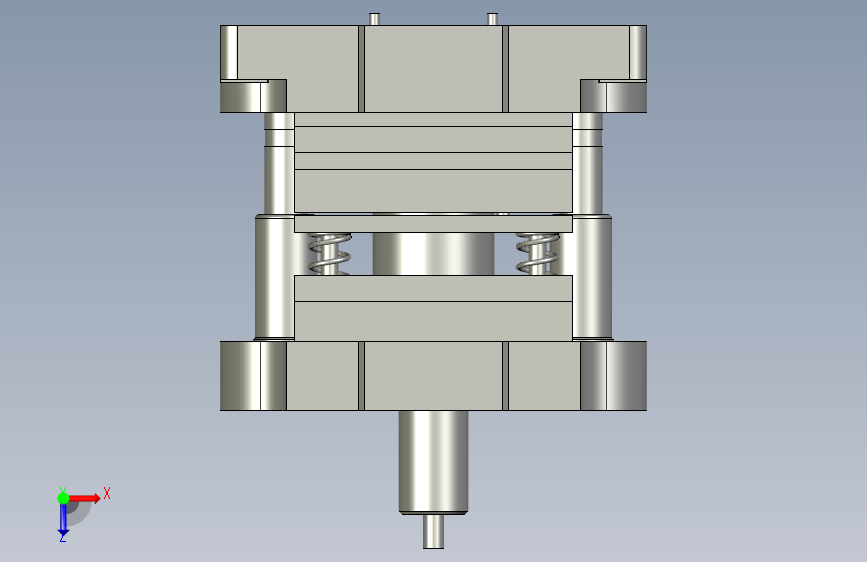

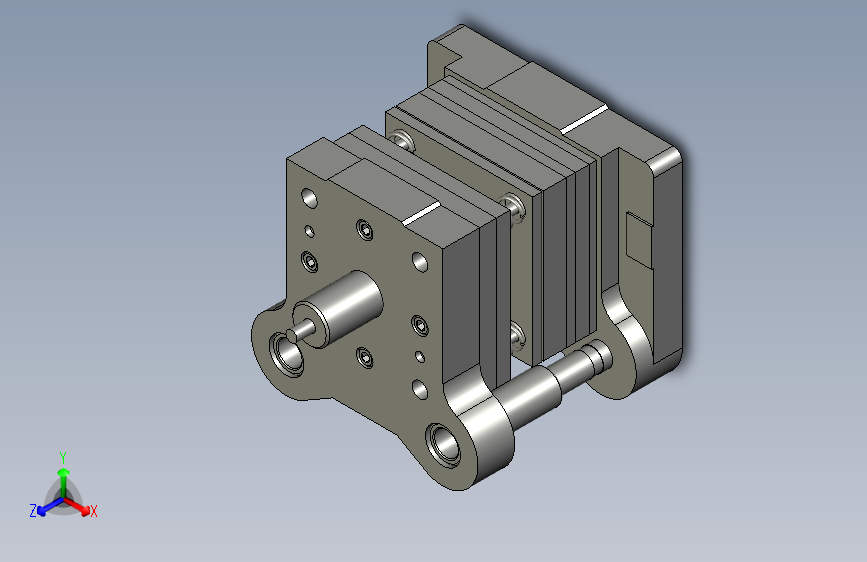

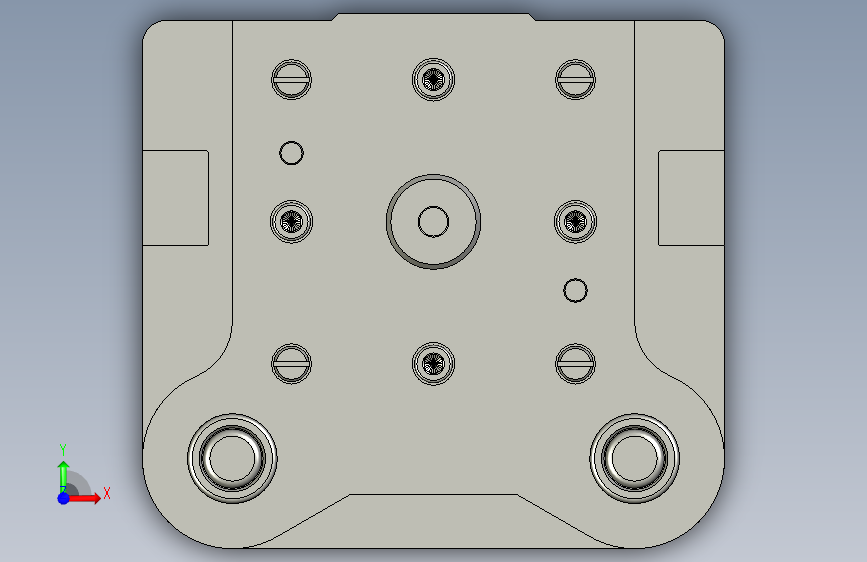

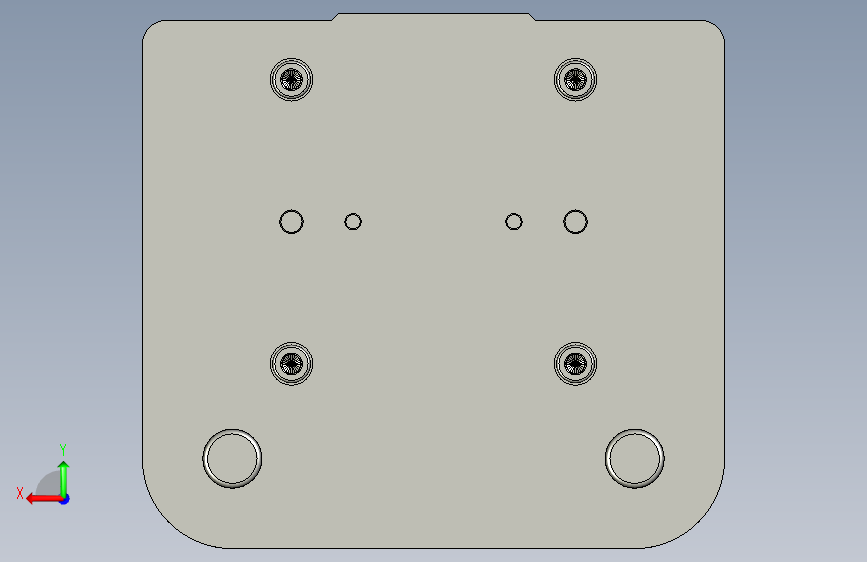

防尘盖成型落料复合模（CAD图+UG三维）
（ID:682238）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 图纸总--ug.dwg | 335.43K |
| 2 | J061--HZ08.stp | 1.28M |
| 3 | 10_xeiliaoban.prt | 204.00K |
| 4 | 11_tanhuang.prt | 337.00K |
| 5 | 12_tuaomo_GDB.prt | 200.50K |
| 6 | 13_S_dianban.prt | 198.00K |
| 7 | 14_xieliao_LD.prt | 178.50K |
| 8 | 16_tuigan.prt | 131.00K |
| 9 | 17_mobin.prt | 175.00K |
| 10 | 18_dagan.prt | 134.50K |
| 11 | 19_tuaomo.prt | 229.50K |
| 12 | 1_X_mozuo.prt | 404.00K |
| 13 | 22_dinggan.prt | 131.00K |
| 14 | 23_CK6_tumo.prt | 132.50K |
| 15 | 23_CK8_tumo.prt | 133.50K |
| 16 | 24_dingkuai.prt | 205.50K |
| 17 | 25_ZX_tumo.prt | 184.50K |
| 18 | 27_dinggan.prt | 125.50K |
| 19 | 2_daozu.prt | 141.00K |
| 20 | 4_X_dianban.prt | 147.50K |
| 21 | 5_tumo_GDB.prt | 239.50K |
| 22 | 6_KX_dianban.prt | 150.00K |
| 23 | 7_aomo.prt | 191.50K |
| 24 | 8_dangliaoxiao.prt | 142.50K |
| 25 | 9_daotao.prt | 161.00K |
| 26 | GB-T119.1-200010x65.prt | 210.50K |
| 27 | GB-T119.1-200010x80.prt | 210.50K |

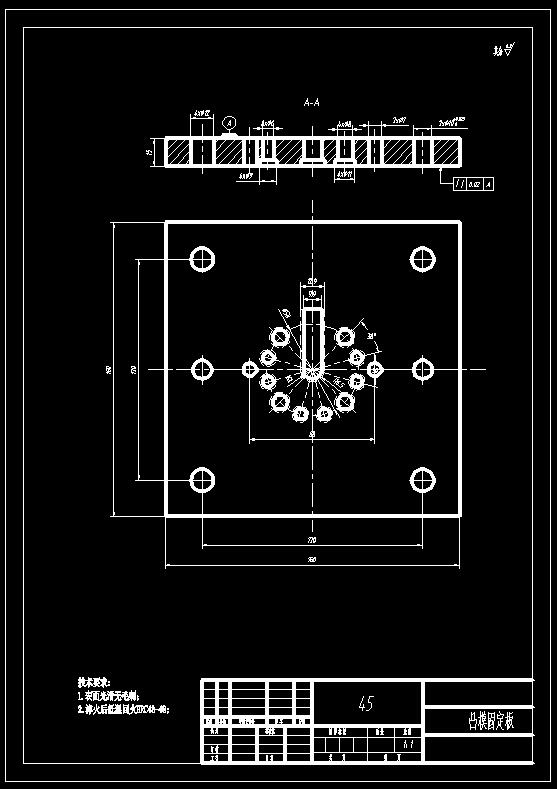

| 28 | GB-T70.1-2000M10x65.prt | 307.50K |
| 29 | GB-T70.1-2000M10x80.prt | 296.50K |
| 30 | gongjian.prt | 371.50K |
| 31 | J061--HZ08.prt | 712.00K |
| 32 | S_mozuo.prt | 292.00K |

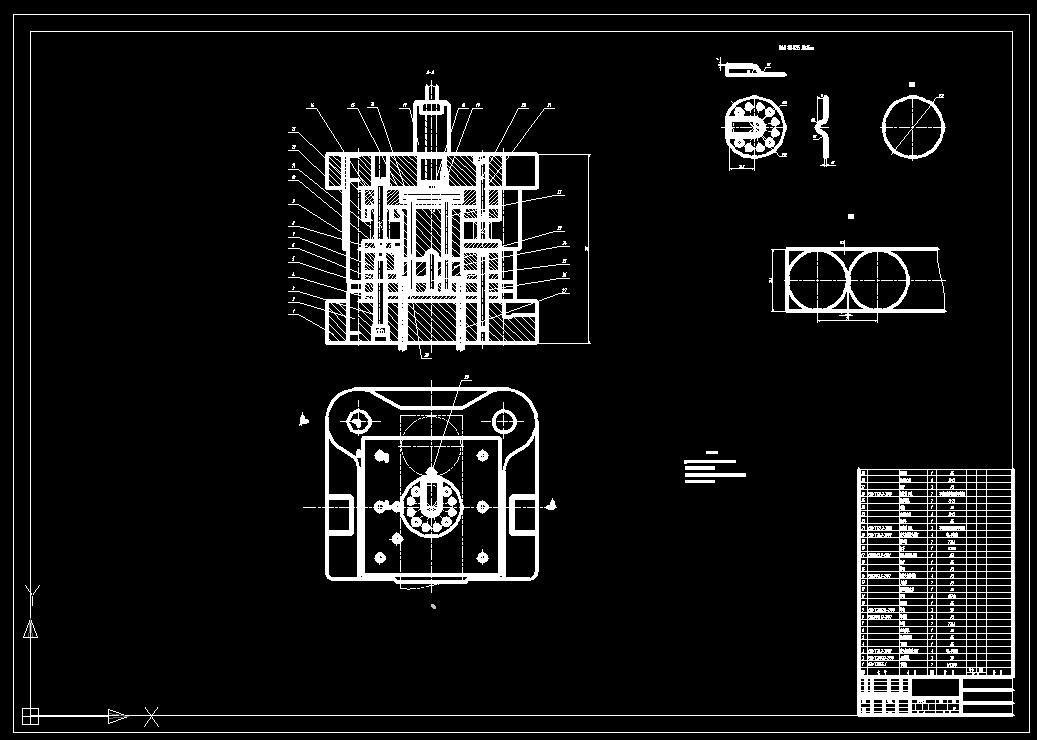

| 33 | CAD装配图.jpg | 83.45K |

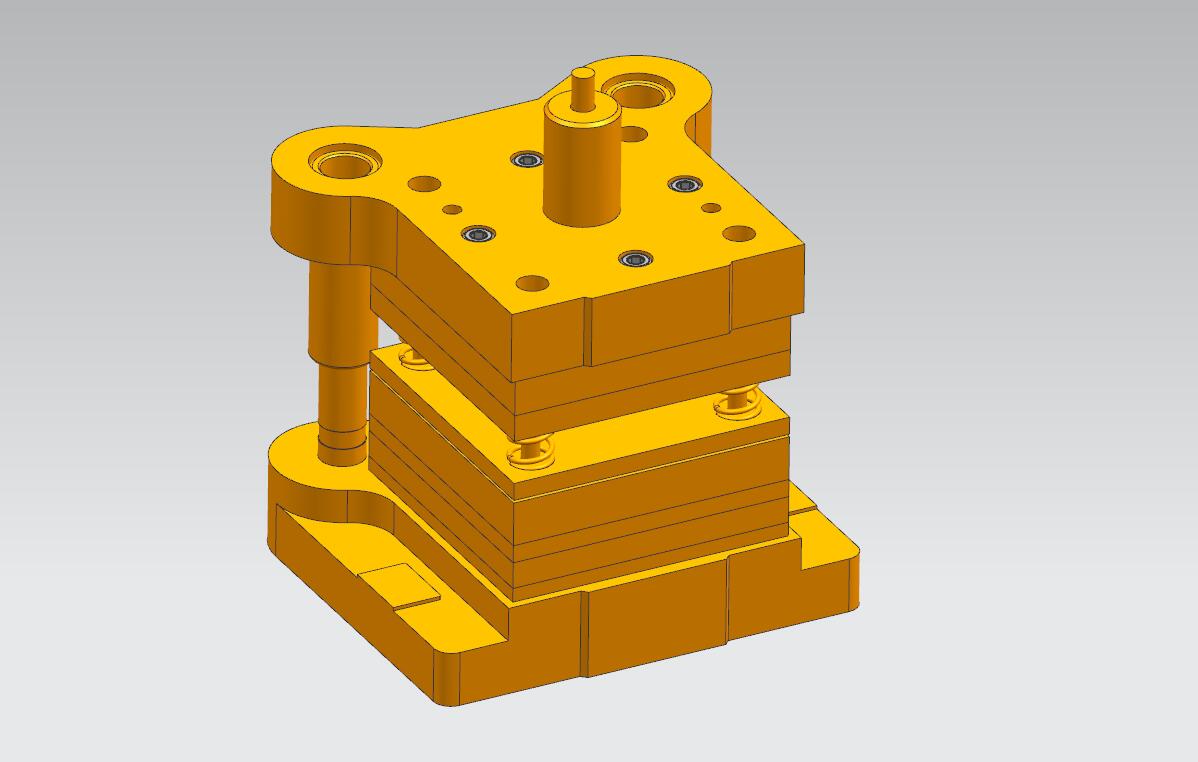

| 34 | 三维图.jpg | 48.57K |

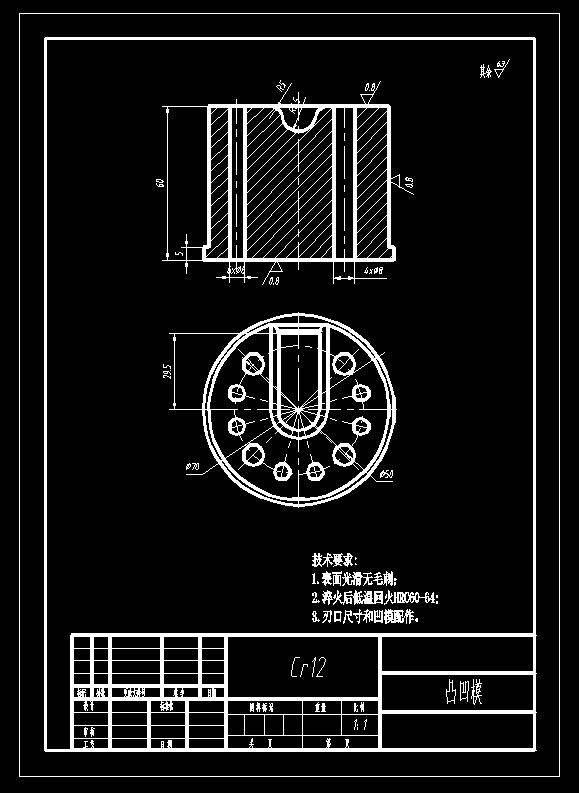

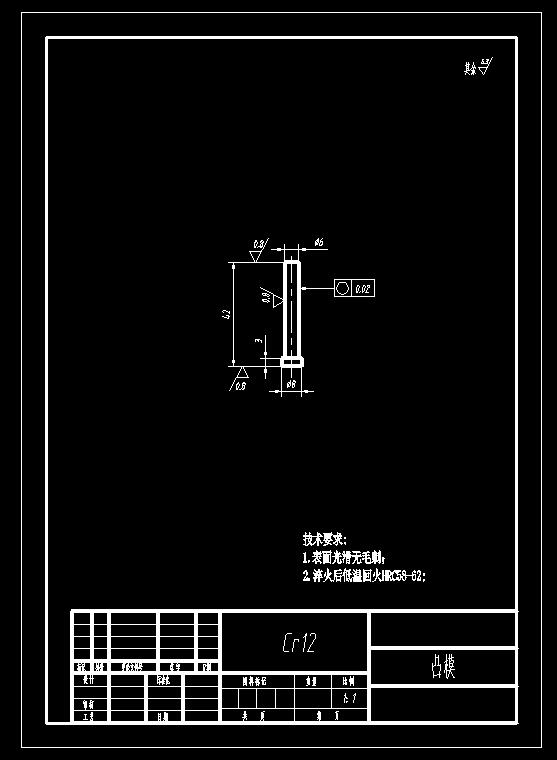

| 35 | 凸凹模.jpg | 54.29K |
| 36 | 凸模.jpg | 26.36K |
| 37 | 固定板.jpg | 42.56K |

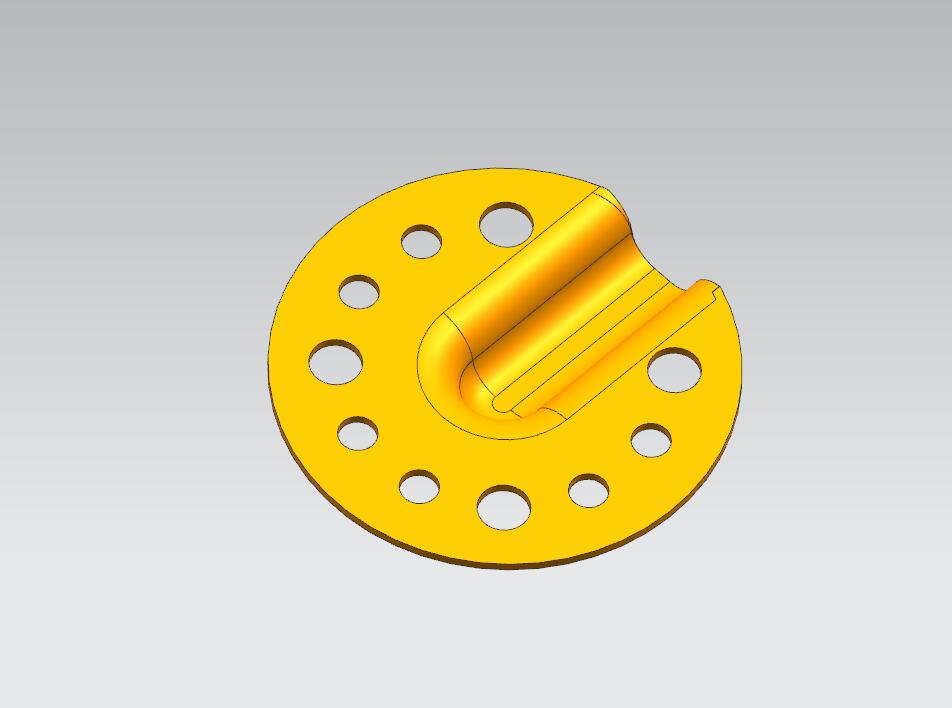

| 38 | 工件三维图.jpg | 28.19K |

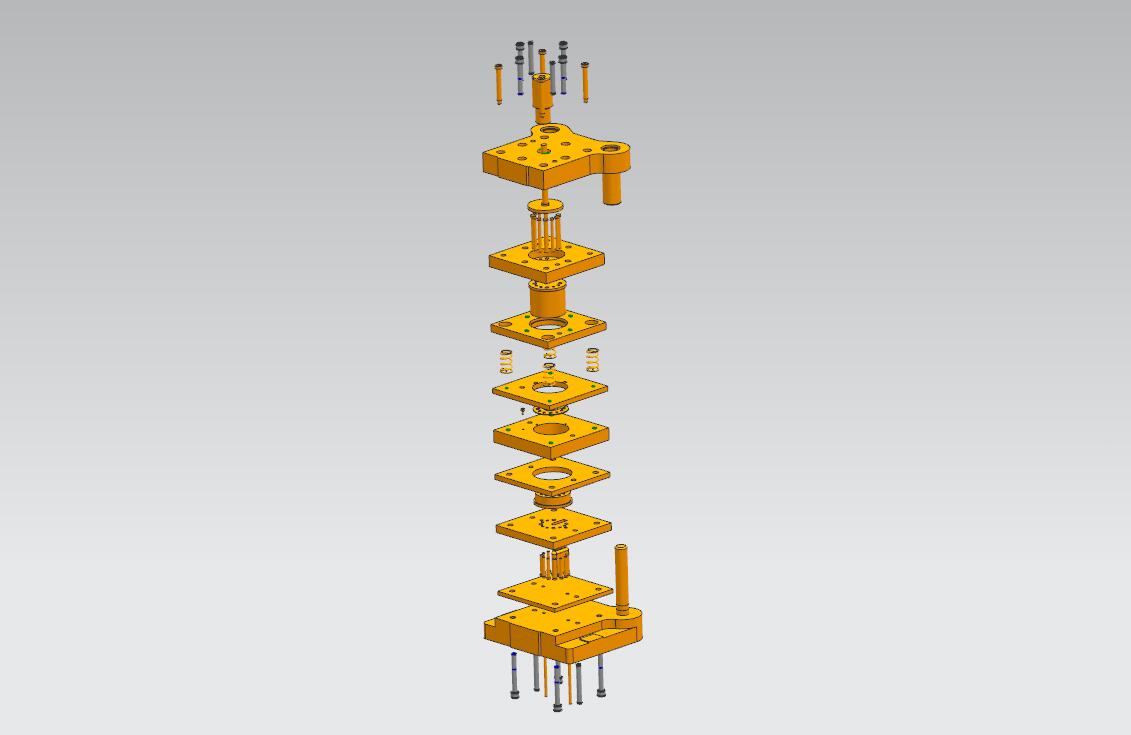

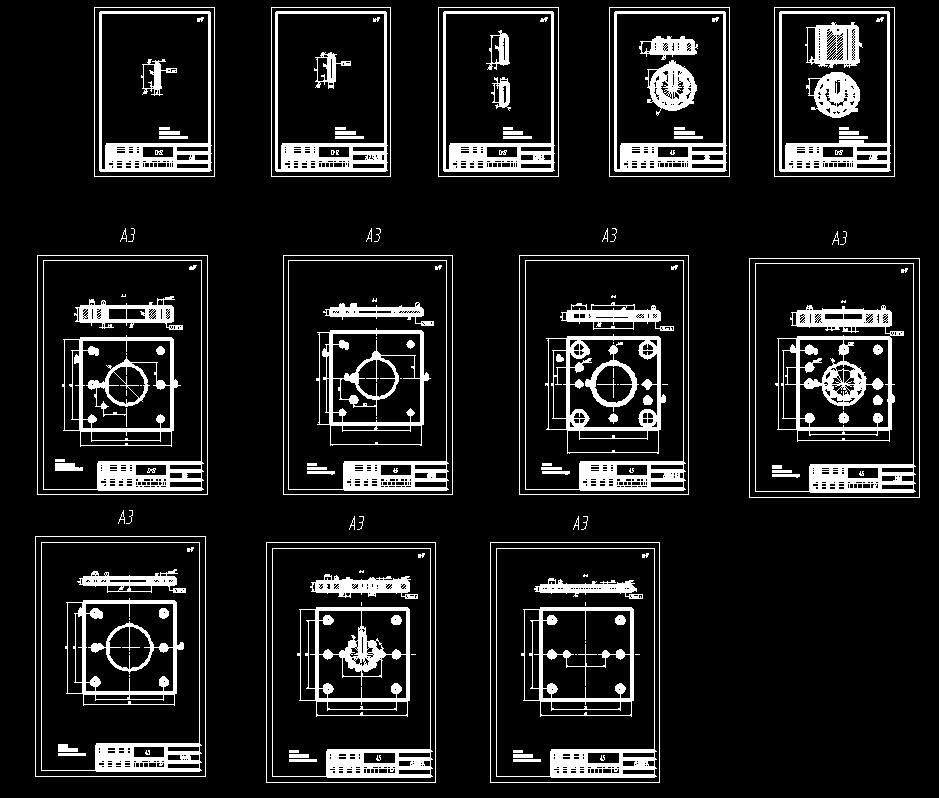

| 39 | 爆炸图.jpg | 29.51K |
| 40 | 零件图.jpg | 90.80K |
此图纸下载需要80金币
立即下载
发布者
模型信息
图纸ID：682238
图纸格式：prt
文件大小：2.82M
所需金币：80
上传时间：2023-07-22 22:57:17
是否可编辑：可修改，包括参数
软件版本：STEP
标签
防尘盖
复合模
模具
冲压
图纸简介
防尘盖成型落料复合模（CAD图+UG三维） 材料 Q235 厚度1.5mm
1、选用滑动导向后侧导柱160×125标准模架.
2、送料方式采用前后送料.
3、导套与上模座配合为H7/n6，导柱导套配合H7/h6，
导柱与下模座配合H7/n6
