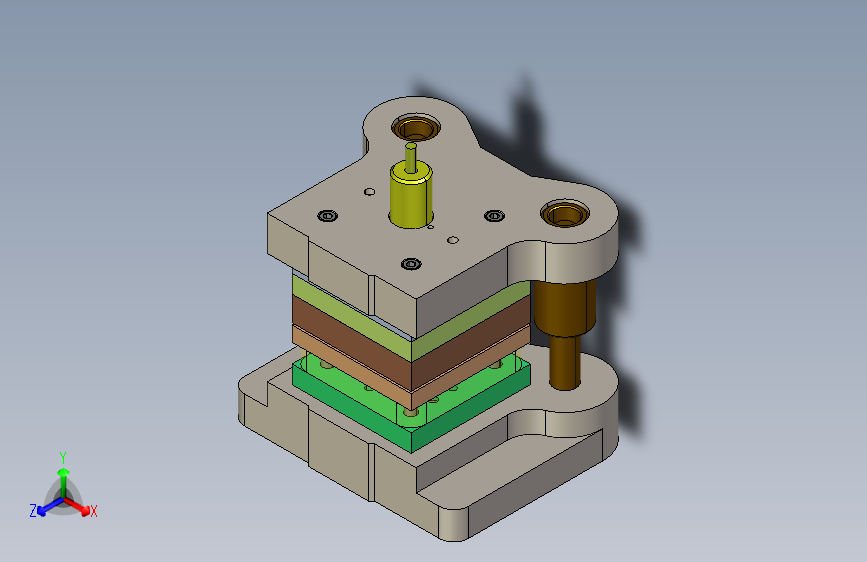

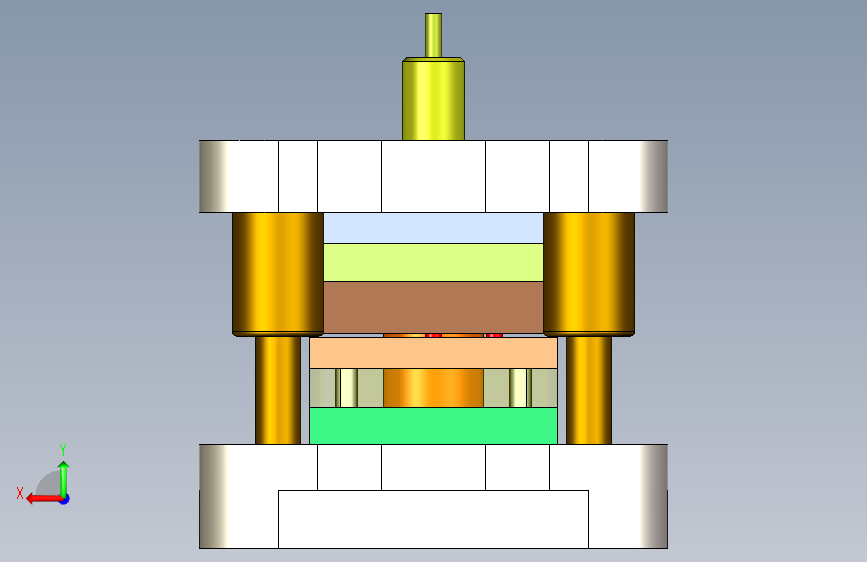

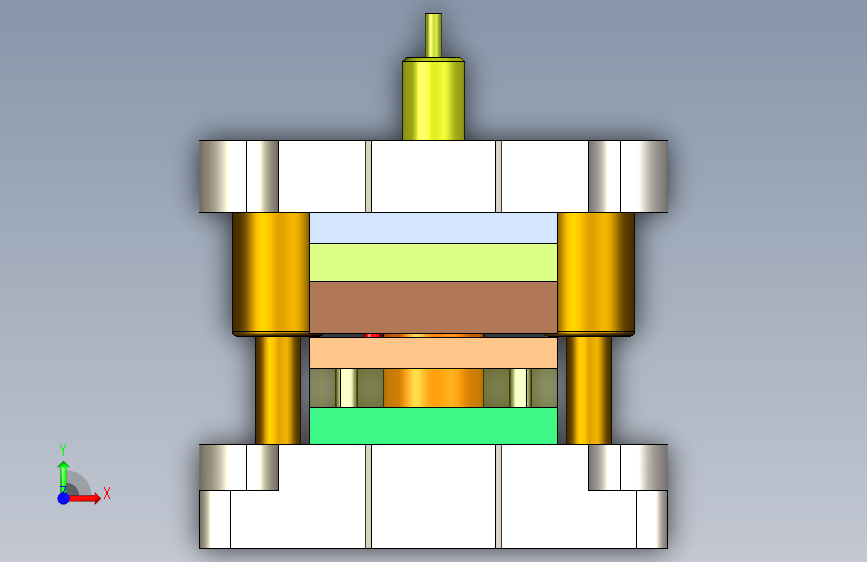

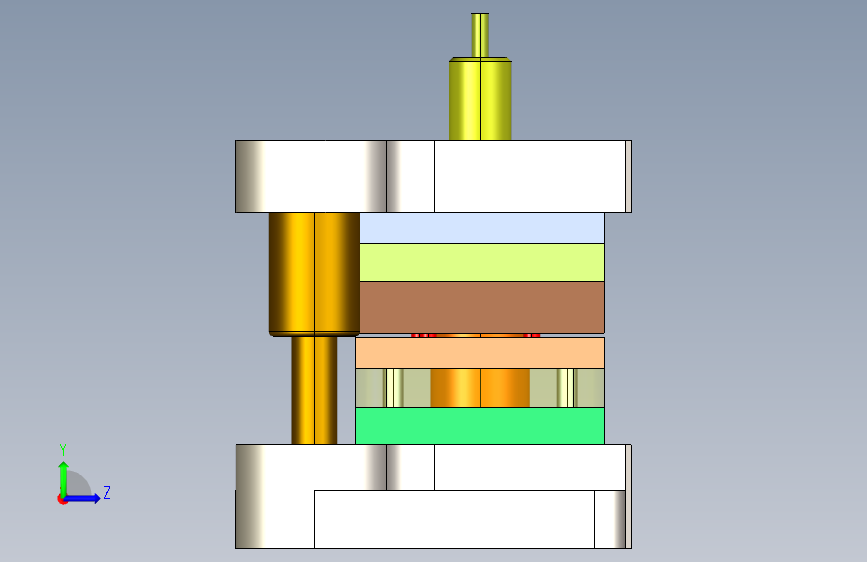

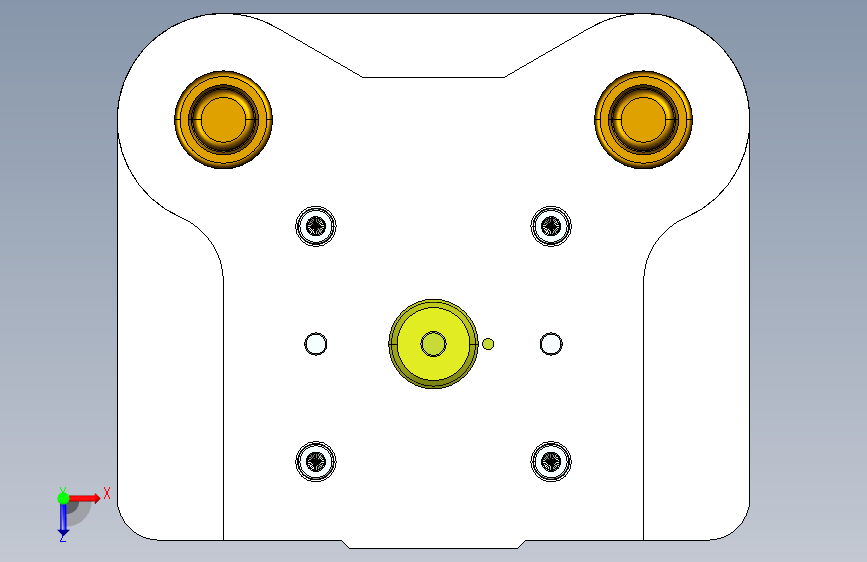

孔耳板复合模（CAD图+proe三维）（ID:683668）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16902111875561.rar | 3.29M |
| 2 | j070--ghj188_asm.stp | 720.74K |
| 3 | 图纸汇总PROE.dwg | 330.49K |
| 4 | 10_daotao.prt.1 | 210.96K |
| 5 | 11_tumo_gdb.prt.1 | 128.30K |
| 6 | 12_s_dianban.prt.1 | 117.81K |
| 7 | 13_s_mozuo.prt.2 | 232.92K |
| 8 | 15_dinggan.prt.1 | 81.21K |
| 9 | 16_dagan.prt.1 | 81.82K |
| 10 | 17_mobin.prt.1 | 136.42K |
| 11 | 19_ck_tumo.prt.1 | 102.14K |
| 12 | 1_x_mozuo.prt.3 | 364.13K |
| 13 | 20_tuijianqi.prt.1 | 106.54K |
| 14 | 2_daozu.prt.1 | 85.49K |
| 15 | 3_xieliao_ld.prt.1 | 125.37K |
| 16 | 4_tuaomo_gdb.prt.1 | 137.69K |
| 17 | 5_tuaomo.prt.1 | 153.85K |
| 18 | 6_xiangjiao.prt.1 | 106.86K |
| 19 | 7_xeiliaoban.prt.1 | 106.17K |
| 20 | 8x55.prt.2 | 93.79K |
| 21 | 8x80.prt.2 | 86.86K |
| 22 | 8_daoliaoxiao.prt.1 | 108.26K |
| 23 | 9_aomo.prt.1 | 154.57K |
| 24 | gb-t70_1-2000_m8x55.prt.2 | 149.83K |
| 25 | gb-t70_1-2000_m8x80.prt.1 | 152.40K |
| 26 | gongjian.prt.1 | 83.10K |
| 27 | j070--ghj188.asm.5 | 165.92K |

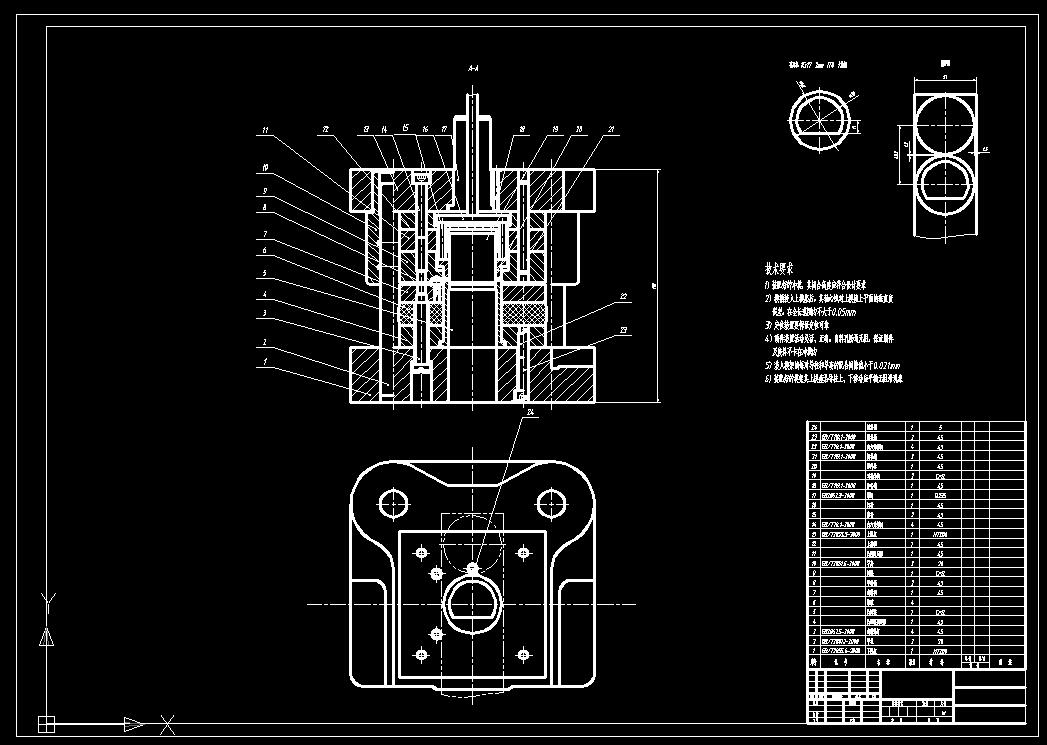

| 28 | CAD装配图.jpg | 99.53K |

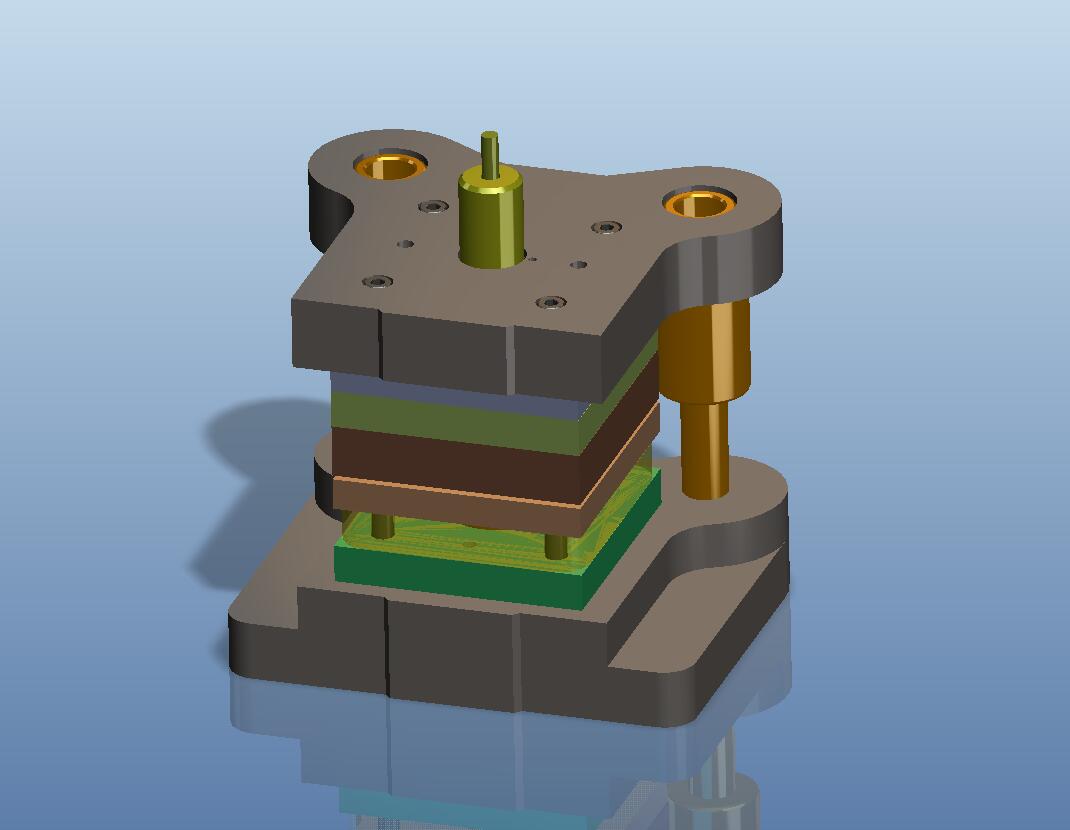

| 29 | 三维图.jpg | 33.72K |

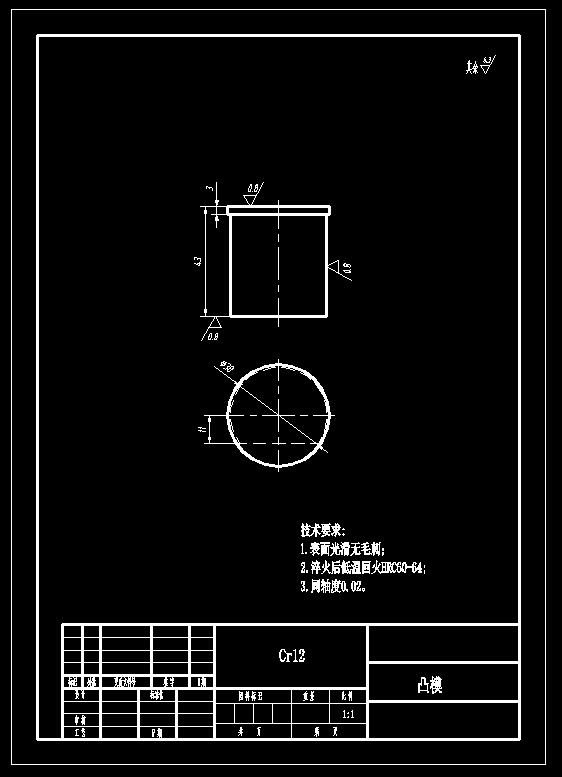

| 30 | 凸模.jpg | 31.30K |

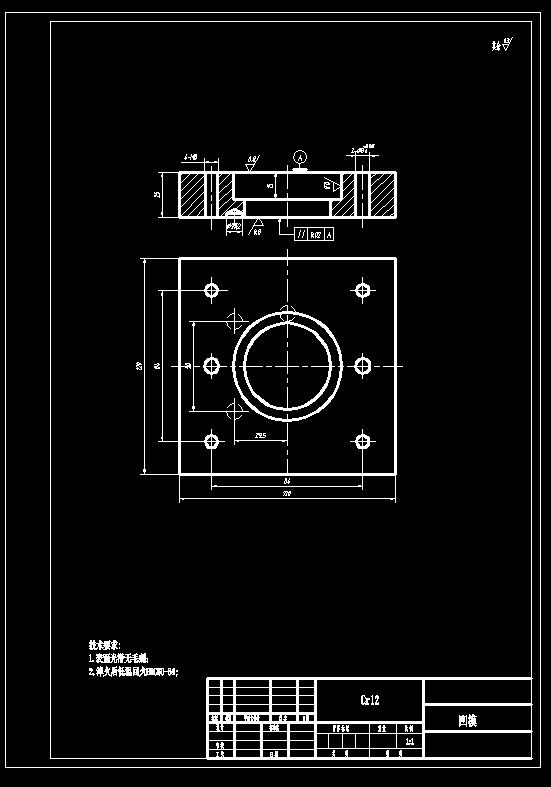

| 31 | 凹模.jpg | 35.79K |

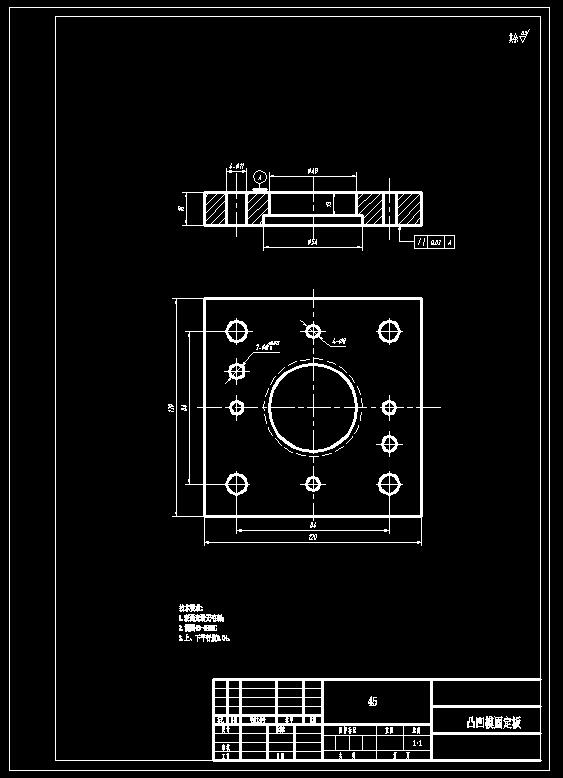

| 32 | 固定板.jpg | 35.75K |

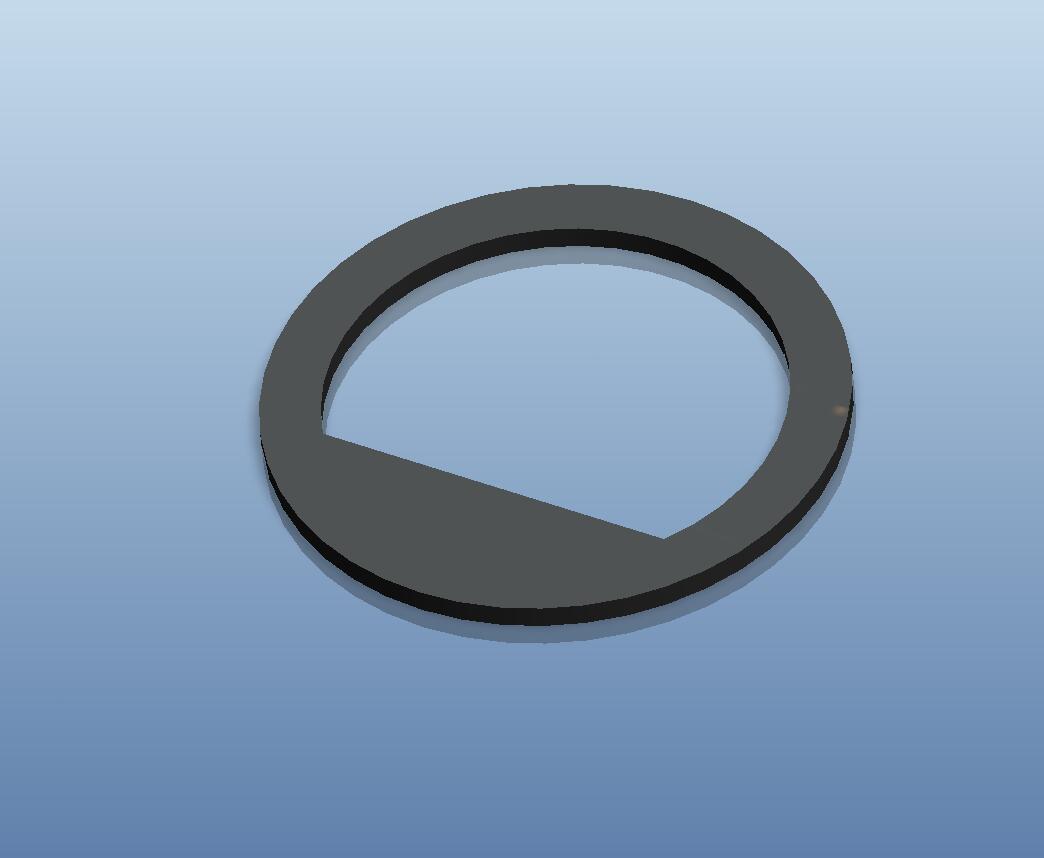

| 33 | 工件三维.jpg | 23.16K |
| 34 | 工件图.jpg | 32.76K |

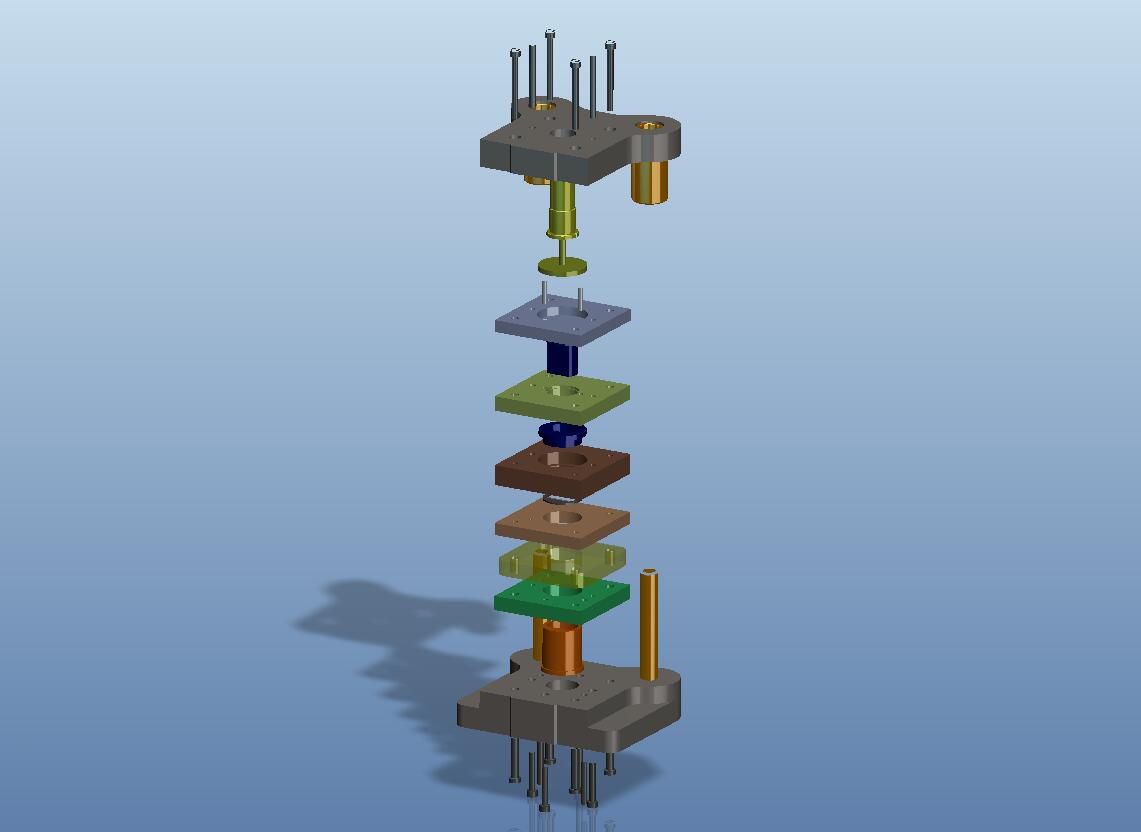

| 35 | 爆炸图.jpg | 27.96K |

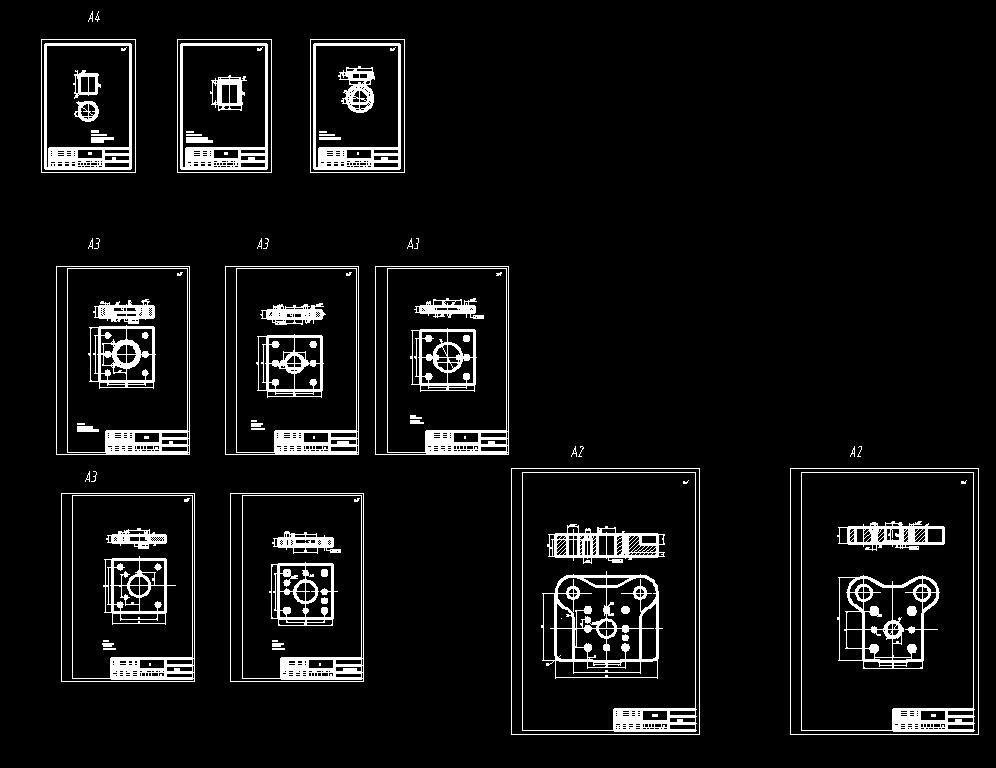

| 36 | 零件图.jpg | 60.83K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1305
粉丝: 68
加入时间：2022-12-31
模型信息
图纸ID：683668
图纸格式：prt
文件大小：3.37M
所需金币：80
上传时间：2023-07-24 23:06:29
是否可编辑：可修改，包括参数
软件版本：PROE
标签
孔耳板
复合模
模具
冲压
垫板
图纸简介

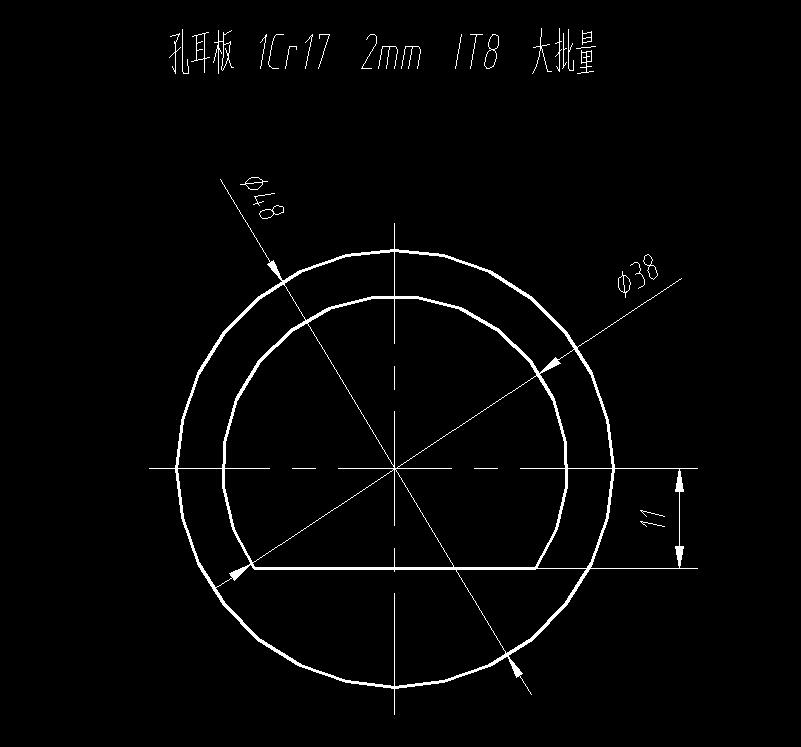

孔耳板复合模（CAD图+proe三维） 1Cr17 2mm IT8 大批量
1）装配好的冲模，其闭合高度应符合设计要求
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件
及废料不卡在冲模内
5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
