扶梯连接片复合模（CAD图+UG三维）

（ID:685097）

改图/画图

设备部件 / 模具类 / 扶梯连接片复合模（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	J073--TZ005.stp	646.65K
2	TZ005--图纸汇总UG.dwg	349.22K
3	10_daotao.prt	170.00K
4	11_tumo_GDB.prt	173.50K
5	12_S_dianban.prt	146.00K
6	13_S_mozuo.prt	296.50K
7	15_dagan.prt	130.50K
8	16_mobin.prt	177.00K
9	18_CK_tumo.prt	133.00K
10	19_tuijianqi.prt	172.50K
11	2_daozu.prt	142.50K
12	2_X_mozuo.prt	434.50K
13	3_xieliao_LD.prt	183.00K
14	4_tuaomo_GDB.prt	240.50K
15	5_tuaomo.prt	208.50K
16	6_xiangjiao.prt	176.00K
17	7_xieliaoban.prt	204.50K
18	8_daoliaoxiao.prt	147.50K
19	9_aomo.prt	257.50K
20	GB-T119.1-20008x50.prt	210.50K
21	GB-T119.1-20008x65.prt	210.50K
22	GB-T70.1-2000M8x50.prt	304.50K
23	GB-T70.1-2000M8x65.prt	296.50K
24	gongjian.prt	143.00K
25	J073--TZ005.prt	336.00K

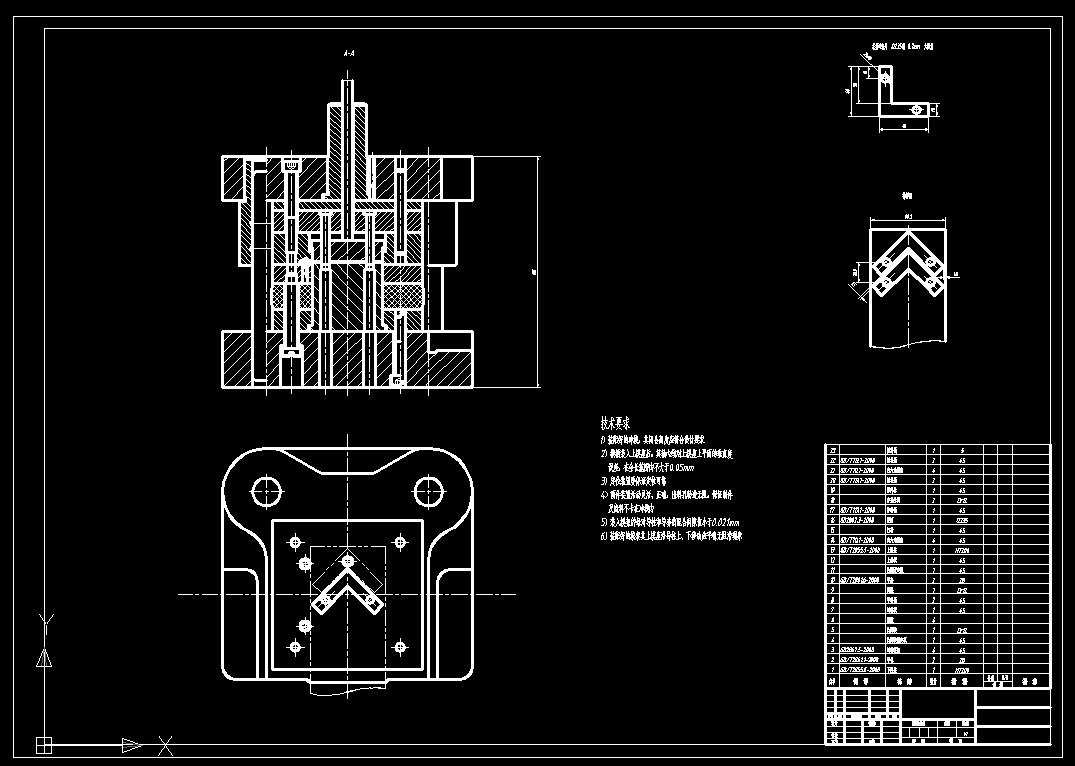

26	CAD装配图.jpg	94.03K

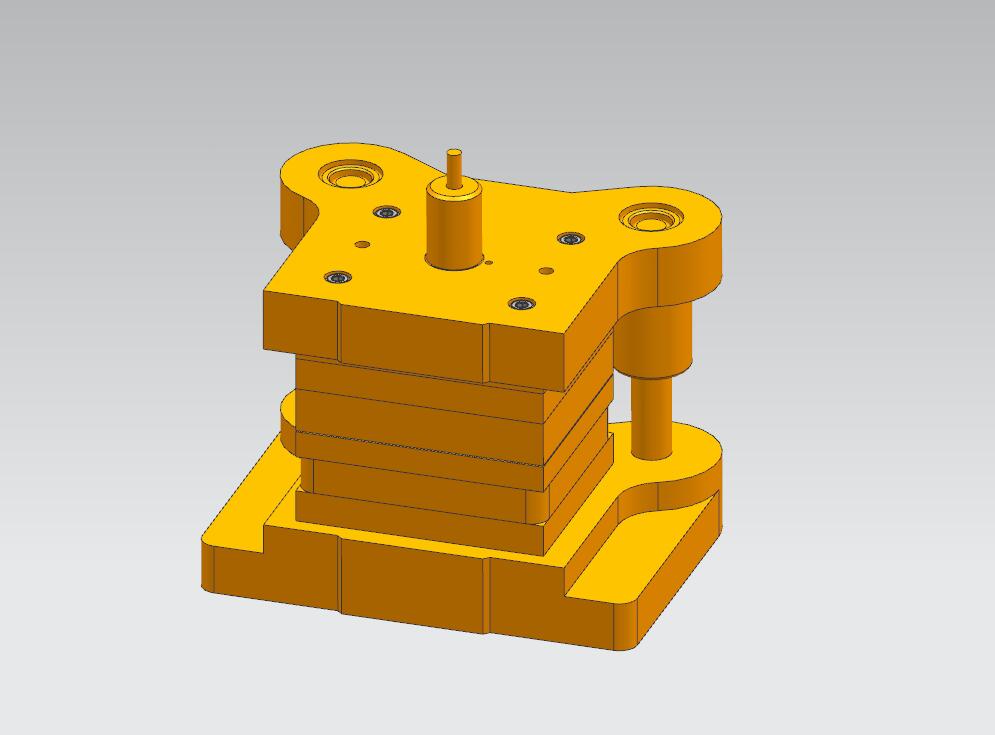

27	三维图.jpg	33.89K

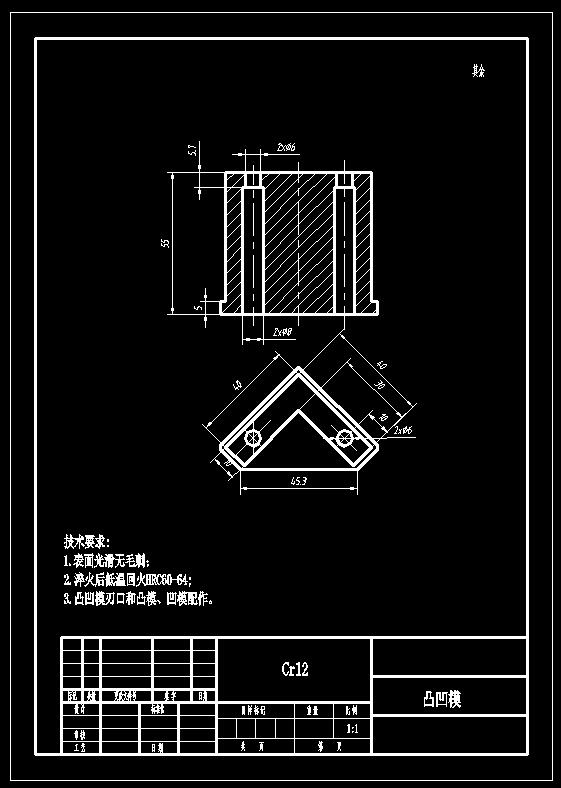

28	凸凹模.jpg	45.96K

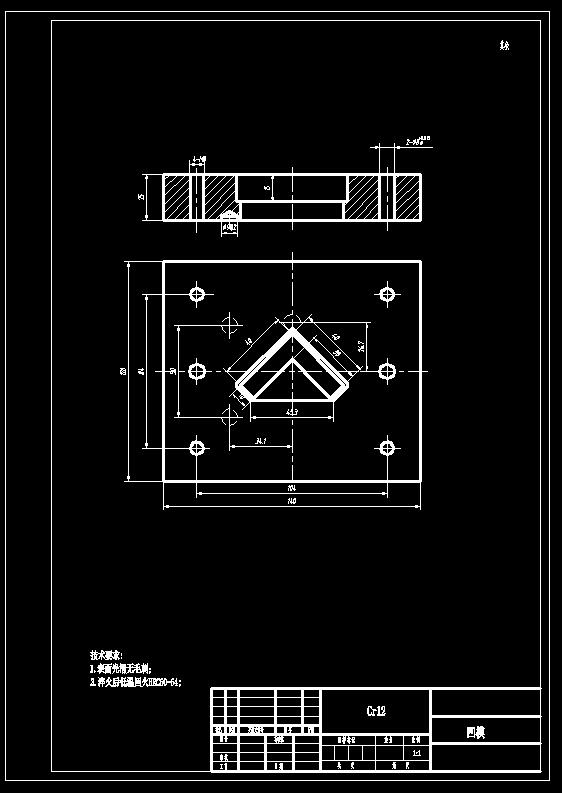

29	凹模.jpg	37.42K
30	固定板.jpg	38.87K
31	工件三维.jpg	17.17K

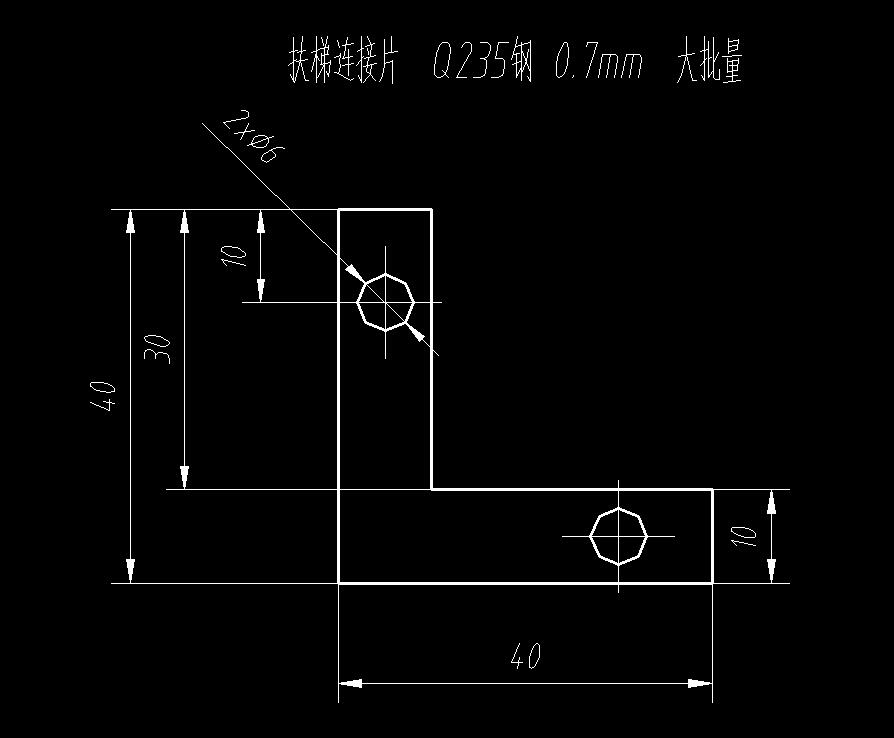

32	工件图.jpg	27.33K

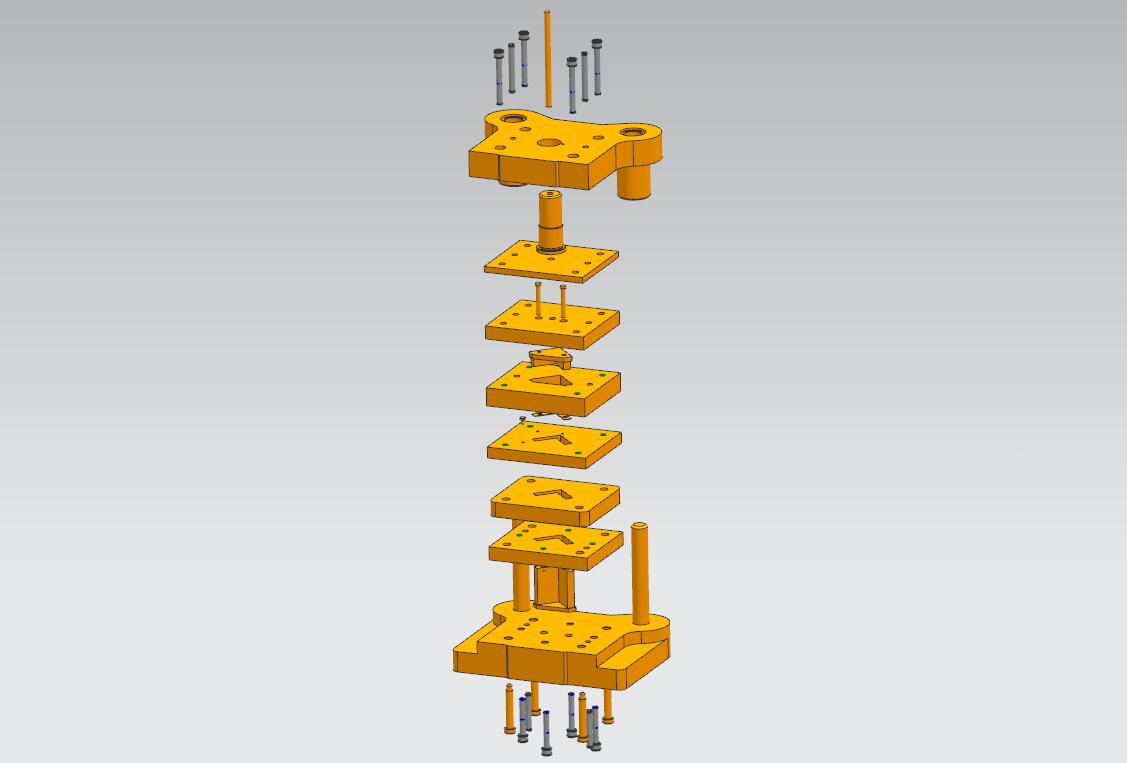

33	爆炸图.jpg	32.59K

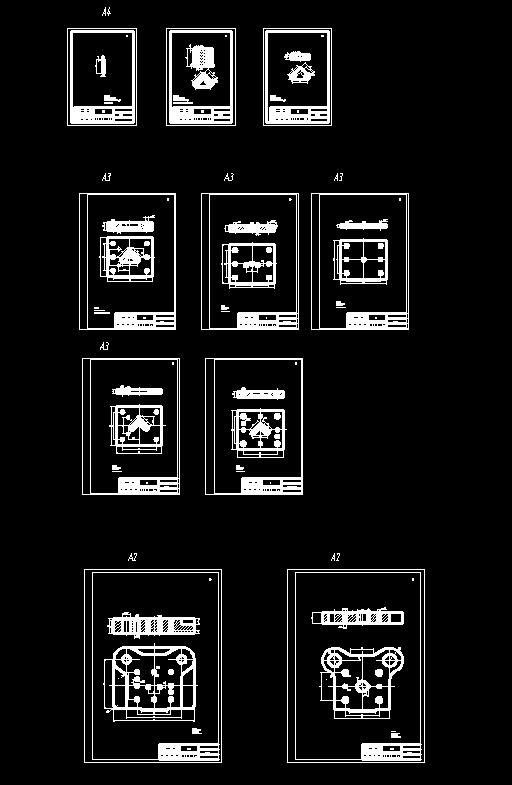

34	零件图.jpg	39.58K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1367

粉丝: 71

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：685097

图纸格式：prt

文件大小：2.04M

所需金币：80

上传时间：2023-07-29 22:38:36

是否可编辑：可修改，包括参数

软件版本：STEP

图纸简介

扶梯连接片复合模（CAD图+UG三维） Q235钢 0.7mm 大批量 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
