弹力支座级进模（CAD图+UG三维）（ID:685099）

设备部件 / 模具类 / 弹力支座级进模（CAD图+UG三维）

©原创

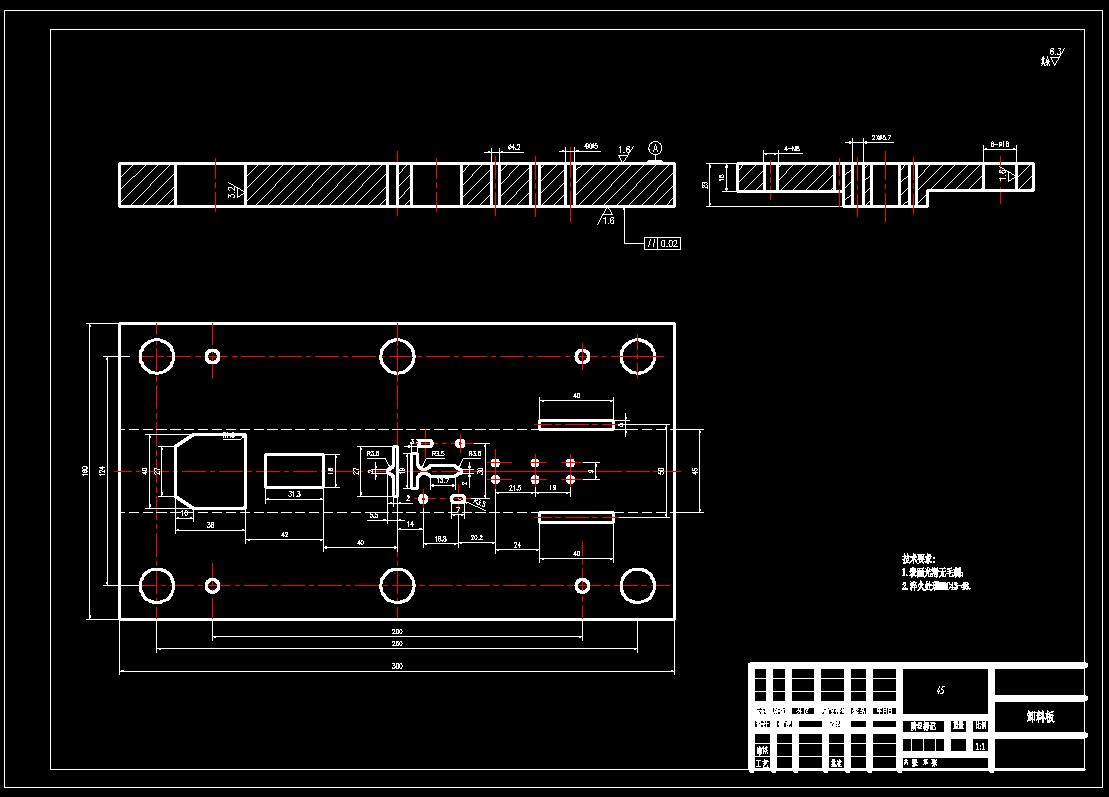

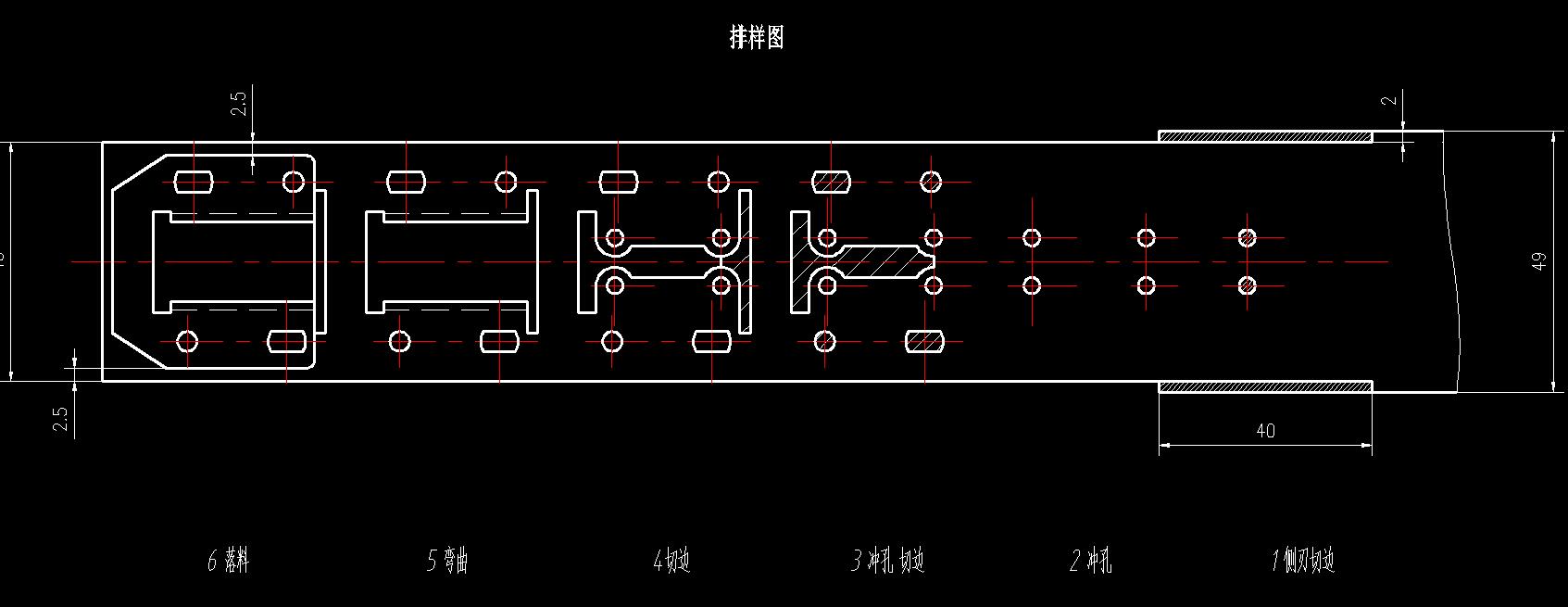

平面图

3D视图

文件列表

#	文件名称	文件大小

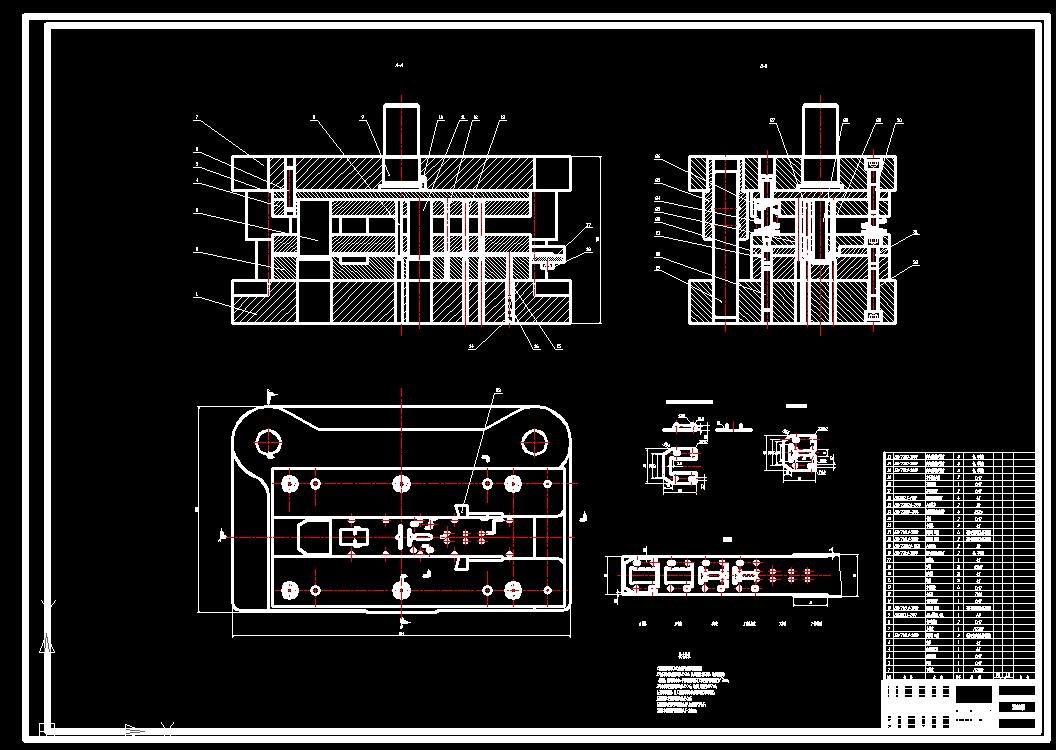

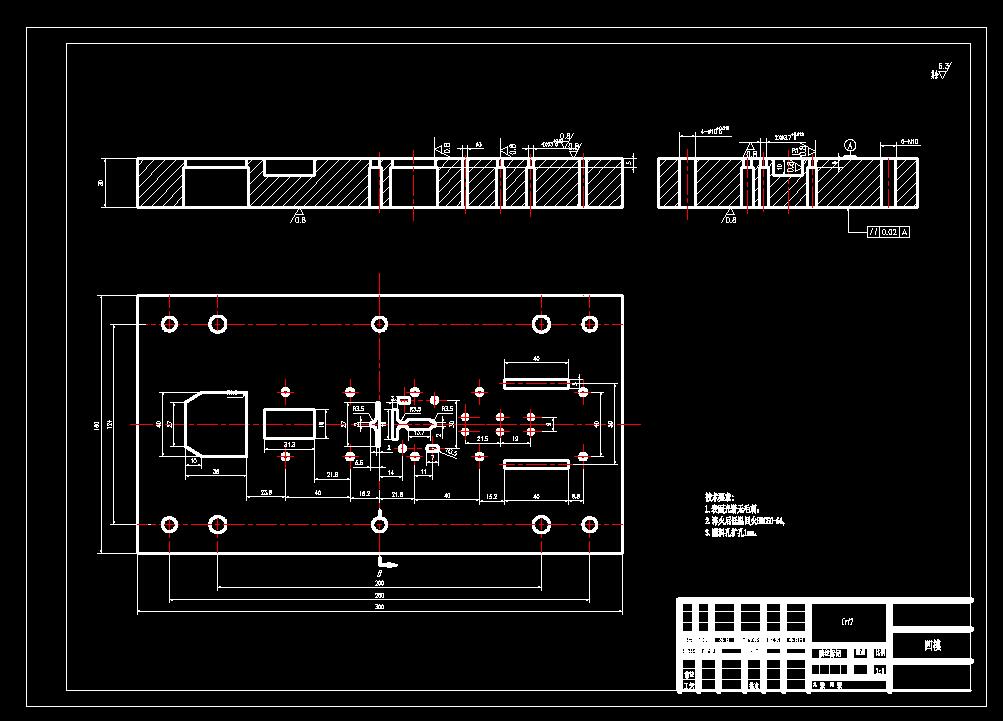

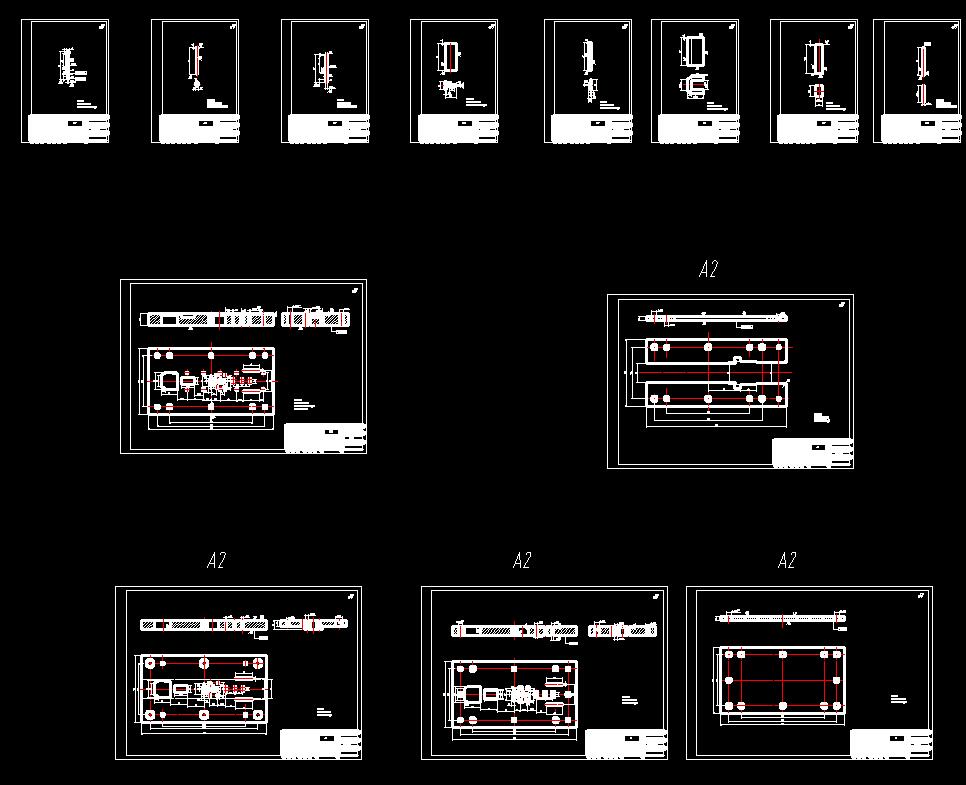

1	-图纸--ug.dwg	481.12K
2	16906422016150.rar	3.66M
3	J074--TZ011.stp	3.66M
4	11_QK_tumo2.prt	146.50K
5	12_daozhenxiao.prt	137.00K
6	13_CK_tumo.prt	136.50K
7	15_fudingxiao.prt	131.50K
8	16_tanhuang.prt	317.00K
9	17_chenxiaoban.prt	165.00K
10	19_daozu.prt	143.50K
11	1_X_mozuo.prt	636.00K
12	22_daoliaoban.prt	247.00K
13	23_ceren.prt	129.50K
14	24_tanhuang.prt	331.50K
15	25_daotao.prt	167.50K
16	26_xieliao_LD.prt	187.00K
17	27_CK_tumo2.prt	136.50K
18	28_WQ_tumo.prt	159.50K
19	29_CCYK_tumo.prt	148.50K
20	2_aomo.prt	716.00K
21	3_LL_tumo.prt	151.50K
22	4_tumo_GDB.prt	552.00K
23	5_dianban.prt	154.50K
24	7_S_mozuo.prt	312.50K
25	8_QK_tumo1.prt	149.50K
26	9_moibn.prt	175.50K
27	GB-T119.1-200010x20.prt	210.50K
28	GB-T119.1-200010x50.prt	210.50K
29	GB-T70.1-2000M10x20.prt	296.50K
30	GB-T70.1-2000M10x50.prt	296.50K
31	GB-T70.1-2000M8x16.prt	296.50K
32	GB-T77-2000M8x8.prt	247.00K
33	gongjian.prt	383.50K
34	J074--TZ011.prt	2.11M
35	xieliaoban.prt	380.00K

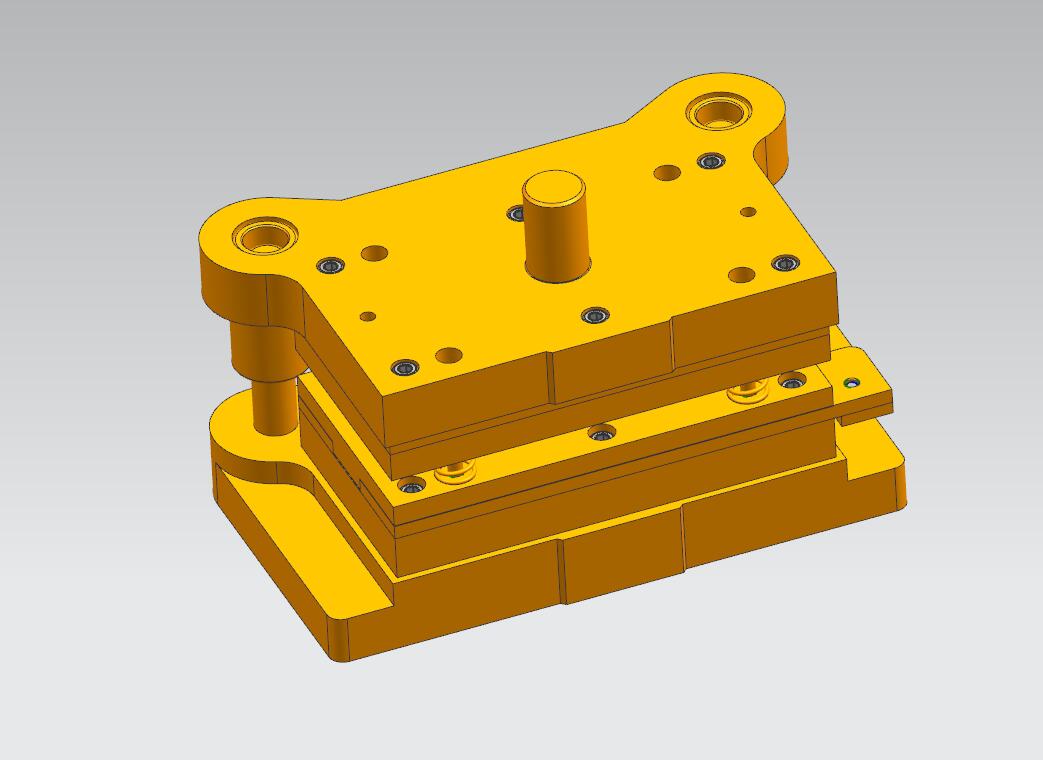

36	三维图.jpg	46.02K

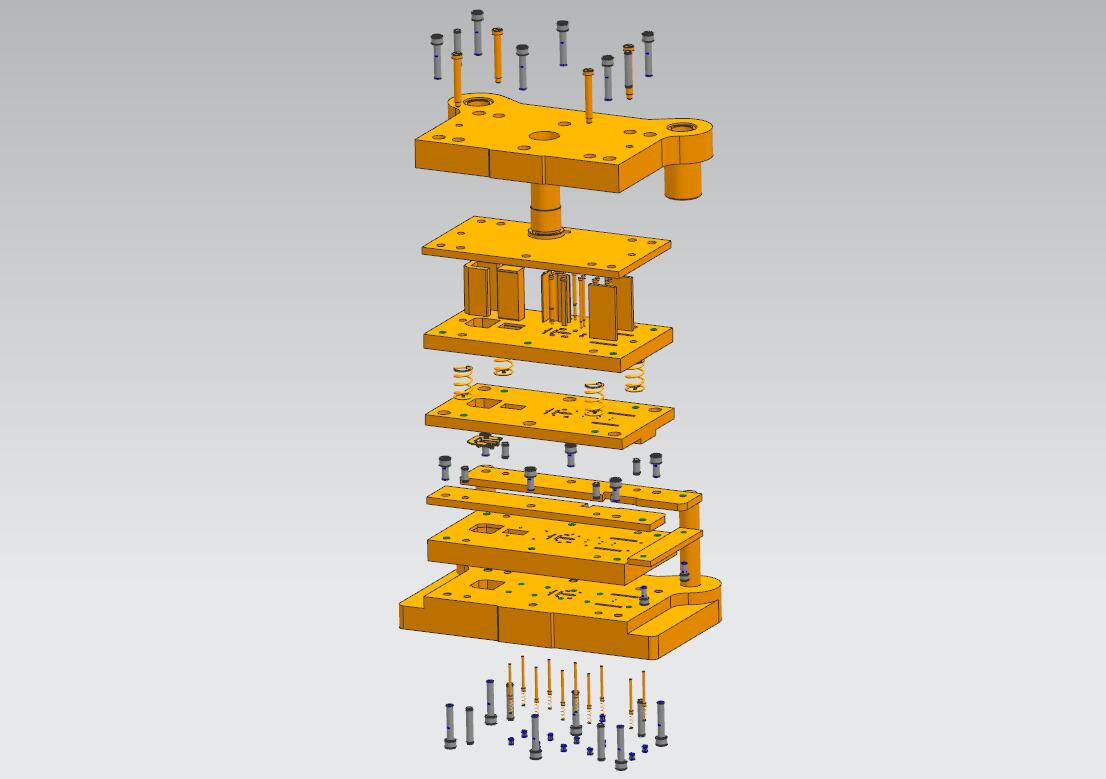

37	爆炸图.jpg	49.39K

此图纸下载需要150金币

立即下载

发布者

机械师

创作: 1293

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：3.75M

所需金币：150

上传时间：2023-07-29 22:50:02

是否可编辑：可修改，包括参数

版本：UG

标签

支座

级进模

械具

冲压

图纸简介

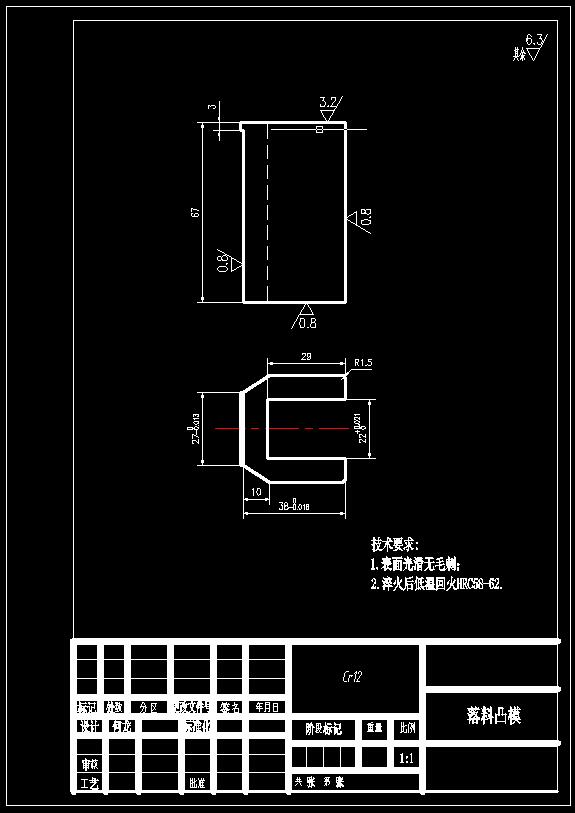

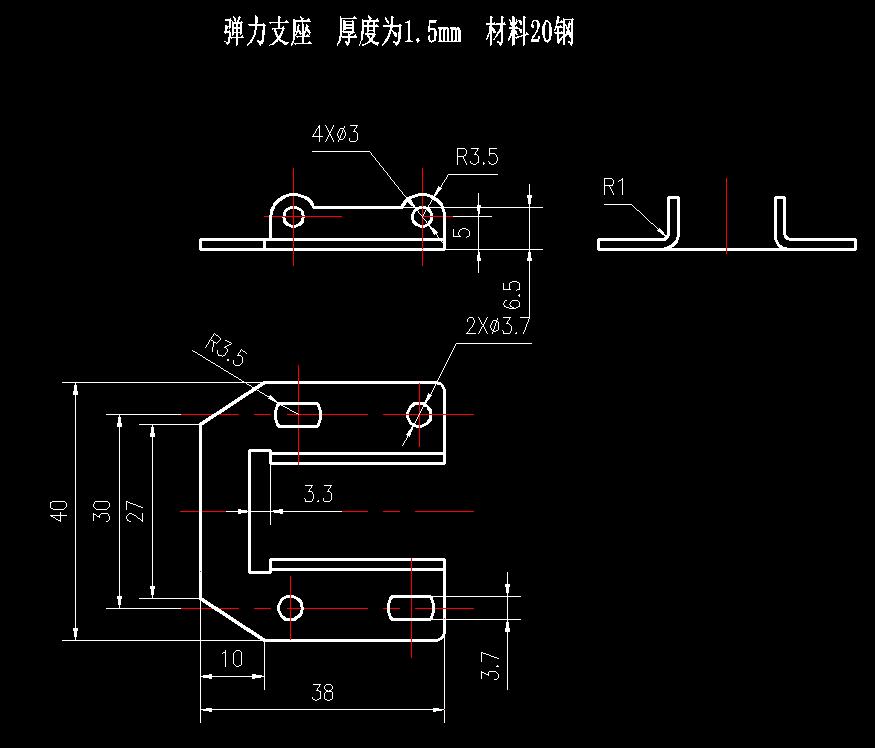

弹力支座级进模（CAD图+UG三维）厚度为1.5mm 材料20钢 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
