史陶比尔TX60-HB机器人自动称量分装肥料（ID:698836）

机械设备 / 智能装置 / 史陶比尔TX60-HB机器人自动称量分装肥料

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1692499216662.zip	19.59M
2	BSC-50-P□□-200-1-□-J-01.sldprt	2.33M
3	LEHS（SMC电动旋转加紧）.sldprt	109.00K
4	MHZ2-16D_气爪.sldprt	205.00K
5	ToledoXS203S.sldprt	368.00K
6	TX60-HB.SLDPRT	4.08M
7	原料盒.sldprt	212.00K
8	史陶比尔TX60-HB机器人定量取肥料.IGS	36.82M
9	史陶比尔TX60-HB机器人定量取肥料.SLDASM	3.60M
10	史陶比尔TX60-HB机器人定量取肥料.STEP	19.65M
11	抓手.sldprt	109.00K
12	系统台面_默认_按焊接_.sldprt	288.50K
13	罩子_默认_按焊接_.sldprt	99.50K
14	试管.sldprt	129.50K
15	试管托盘.sldprt	229.50K

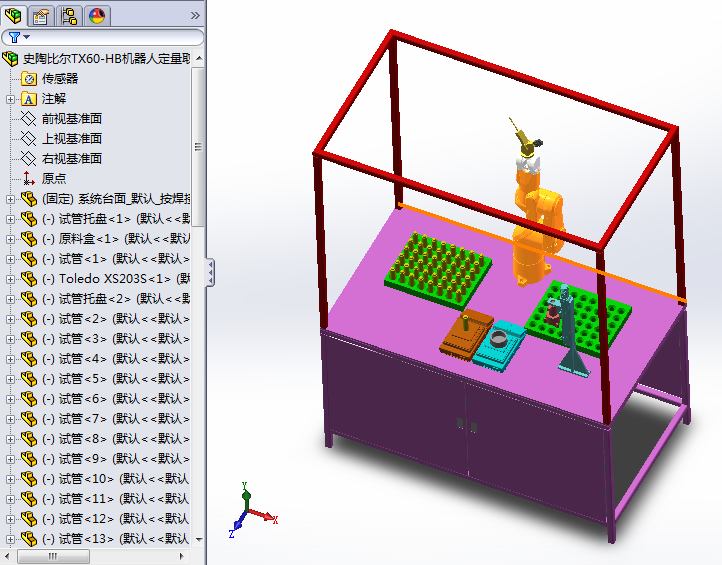

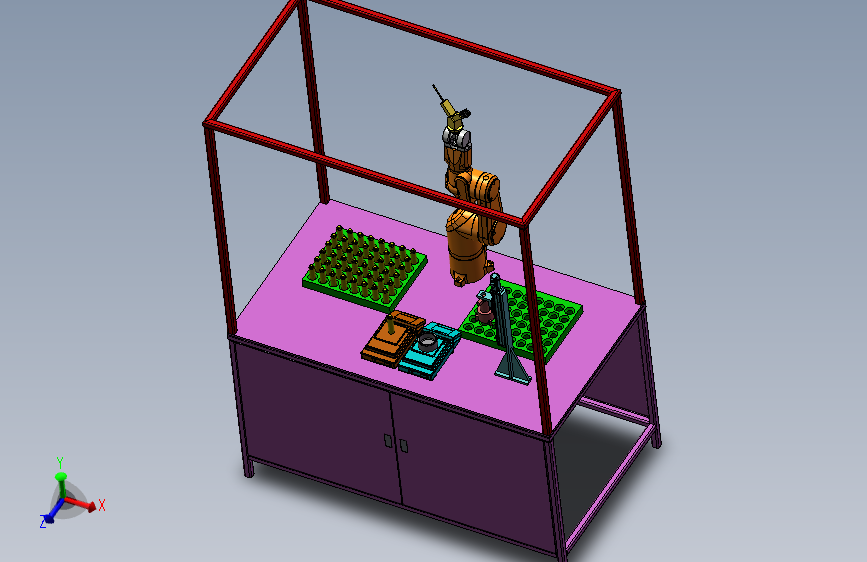

16	史陶比尔机器人定量取肥料全局图.png	119.64K

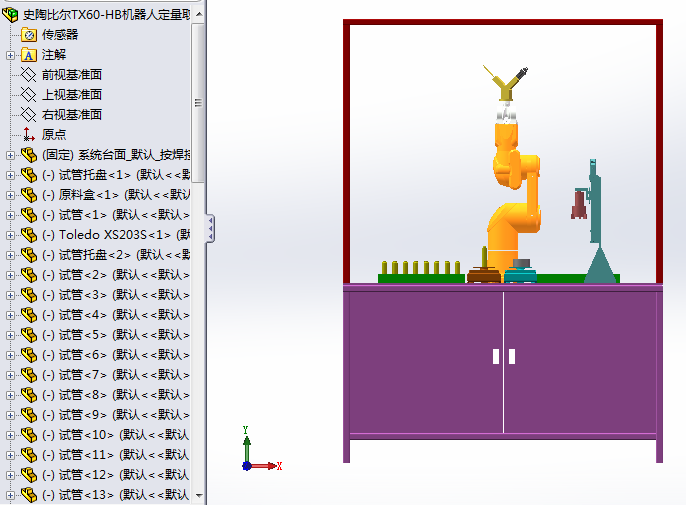

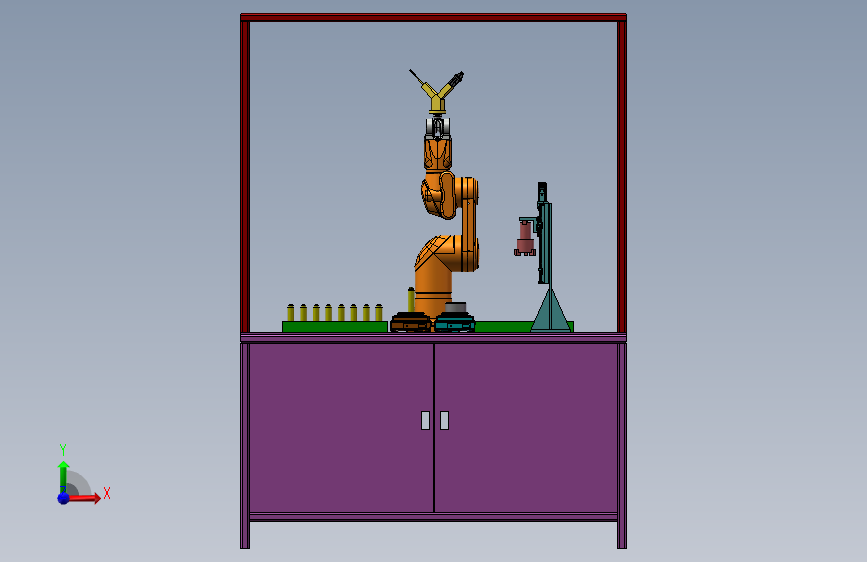

17	机器人取肥料正视图.png	59.89K

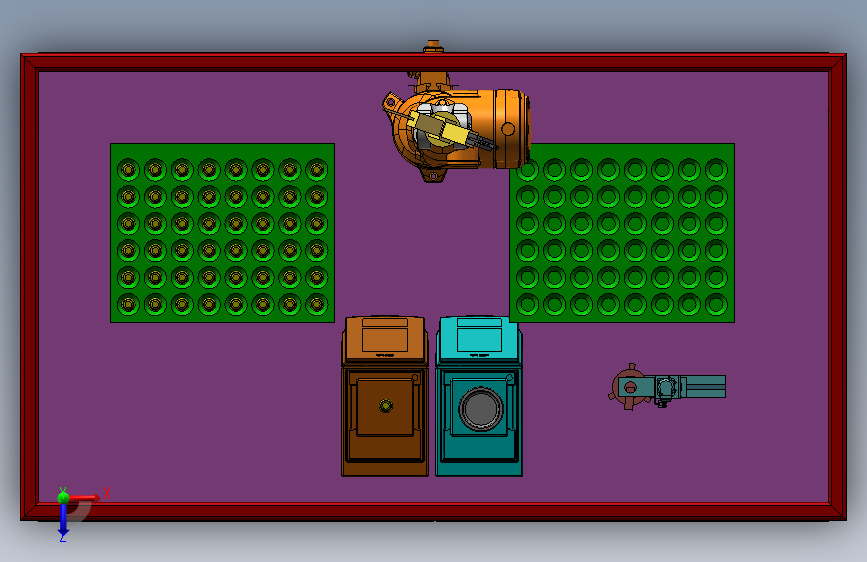

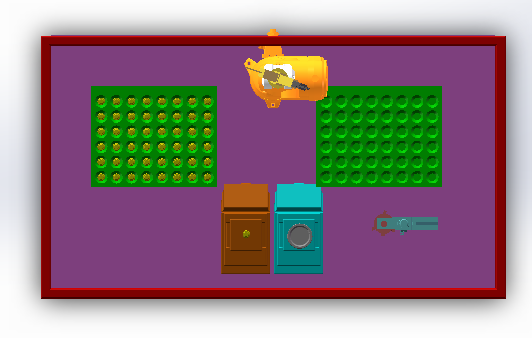

18	机器人应用俯视图.png	51.24K
19	电子称.png	44.46K

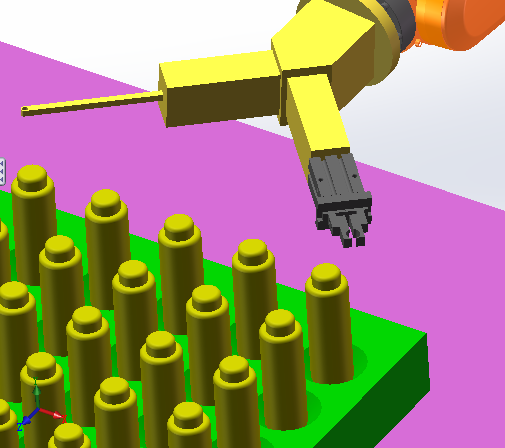

20	试管抓手.png	73.56K

此图纸下载需要45金币

立即下载

发布者

whqq

创作: 436

粉丝: 12

加入时间：2023-07-02

私信

关注

模型信息

图纸格式：sldprt,igs,sldasm,step

文件大小：20.06M

所需金币：45

上传时间：2023-08-20 10:40:24

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2012

标签

TX60-HB

史陶比尔

自动称量

工业机器人

机械

图纸简介

本应用是利用史陶比尔TX60-HB实现自动化称量肥料的工作站。在有些应用中我们需要处理颗粒状的固体，需要将其分成一份10克并且装在带有盖子的瓶子中去，为了减少人工称量的工足量以及出错几率，特设计机器人配合工业精密电子称分装颗粒肥料。人工将瓶子摆放在料盘中，机器人用抓手1抓取瓶子到瓶盖拧紧机构松下瓶盖，然后机器人将瓶子放在精密电子秤上。机器人从精密电子称2上的肥料盒中取出肥料，并且利用电子称2的取之前后数据只差计算出机器人本次取出的肥料的质量k，并且放入精密电子称1的瓶子中，精密电子称1的度数与k对比，判断实际放入瓶子中的质量是多少，并且判断距离10克还有多少，决定下次机器人取肥料的克数，如此
