齿轮轴铣槽夹具（CAD图+UG三维）（ID:699589）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

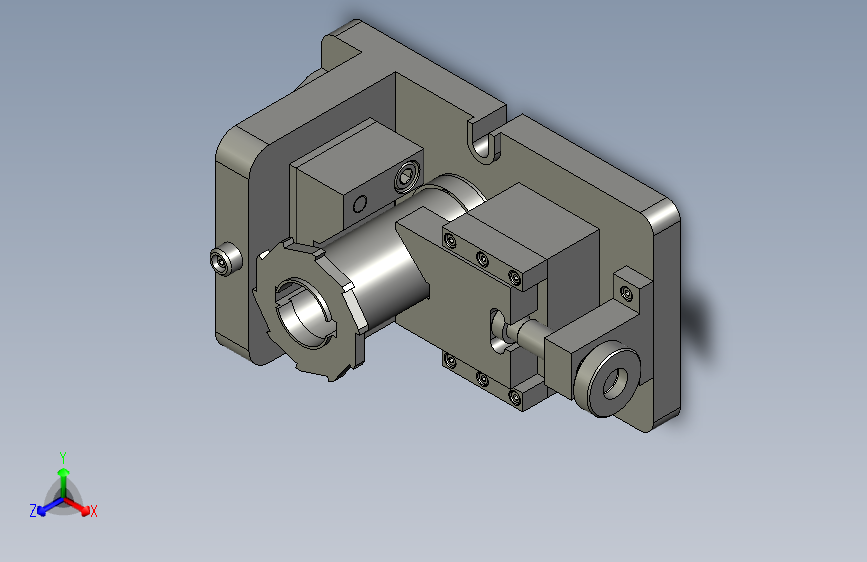

0.png)

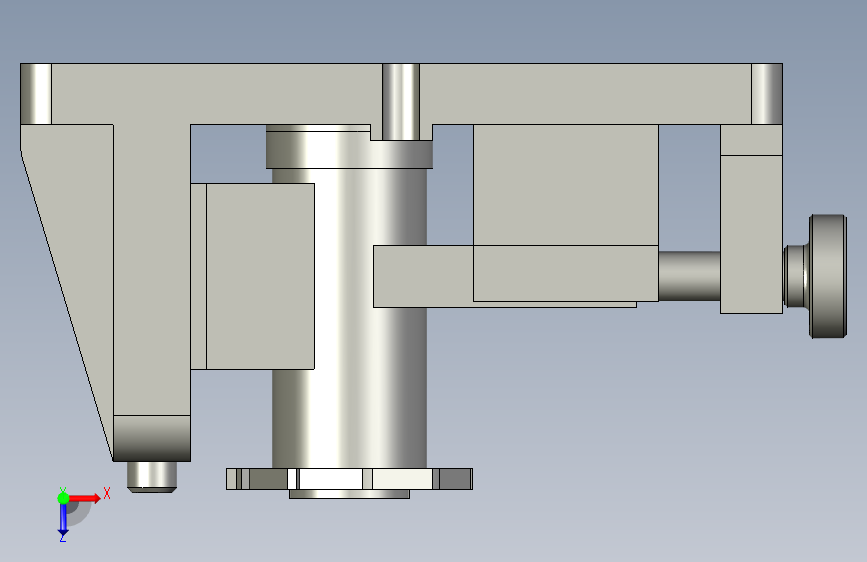

1.png)

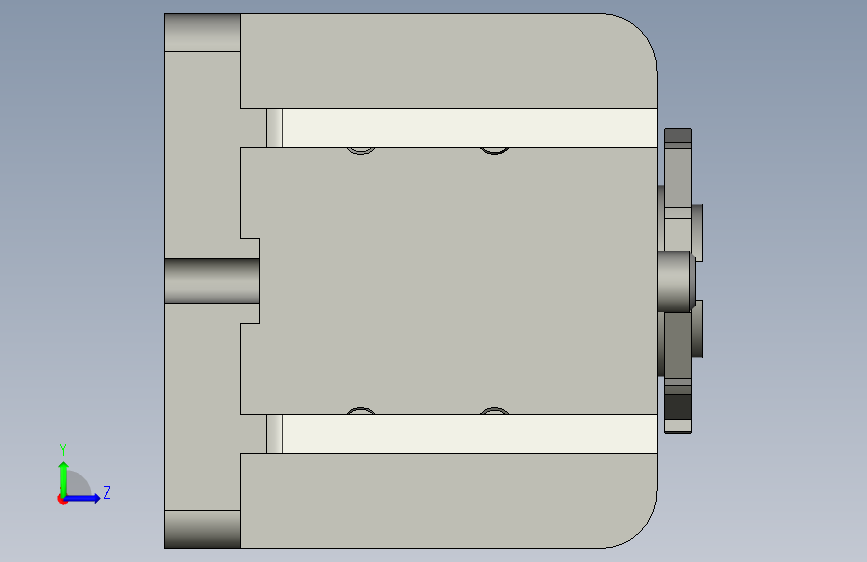

2.png)

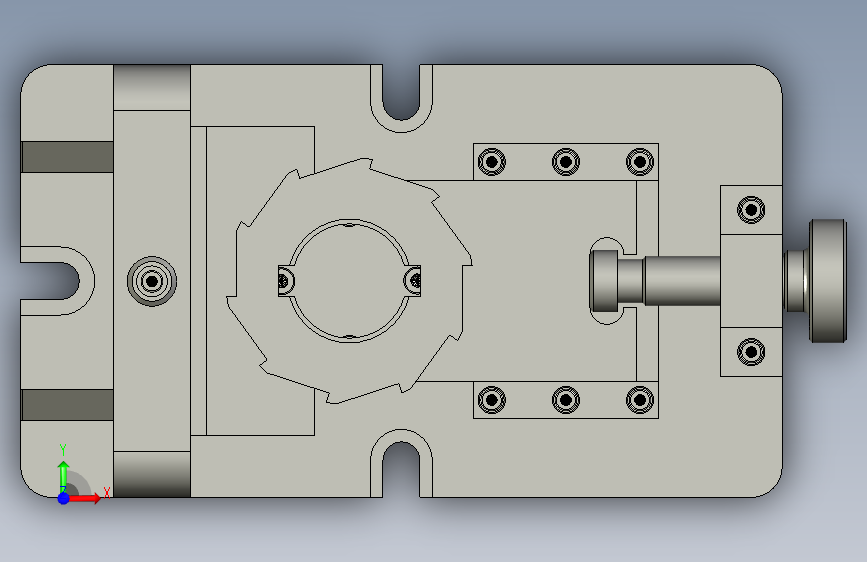

3.png)

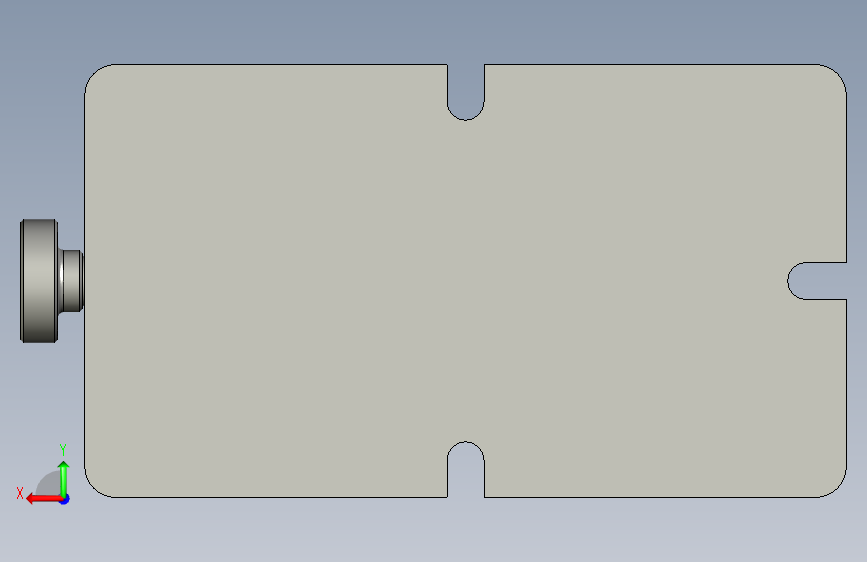

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16925424964358.rar | 1.52M |
| 2 | _asm1.stp | 487.81K |
| 3 | 1_.prt | 980.00K |
| 4 | 2_.prt | 141.00K |
| 5 | 3_.prt | 203.50K |
| 6 | 4_.prt | 155.50K |
| 7 | 5_.prt | 166.50K |
| 8 | 8_.prt | 189.00K |
| 9 | GB-T119.1-200010x40.prt | 210.50K |
| 10 | GB-T70.1-2000M10x40.prt | 296.50K |
| 11 | GB-T70.1-2000M4x12.prt | 306.50K |
| 12 | gongjian.prt | 320.00K |
| 13 | _asm1.prt | 249.50K |
| 14 | _model1.prt | 244.50K |
| 15 | _model2.prt | 249.00K |
| 16 | 夹具体A2.dwg | 107.63K |
| 17 | 装配图A2.dwg | 178.84K |
| 18 | 零件二维图-201806120522-杜虹霏.dwg | 79.56K |

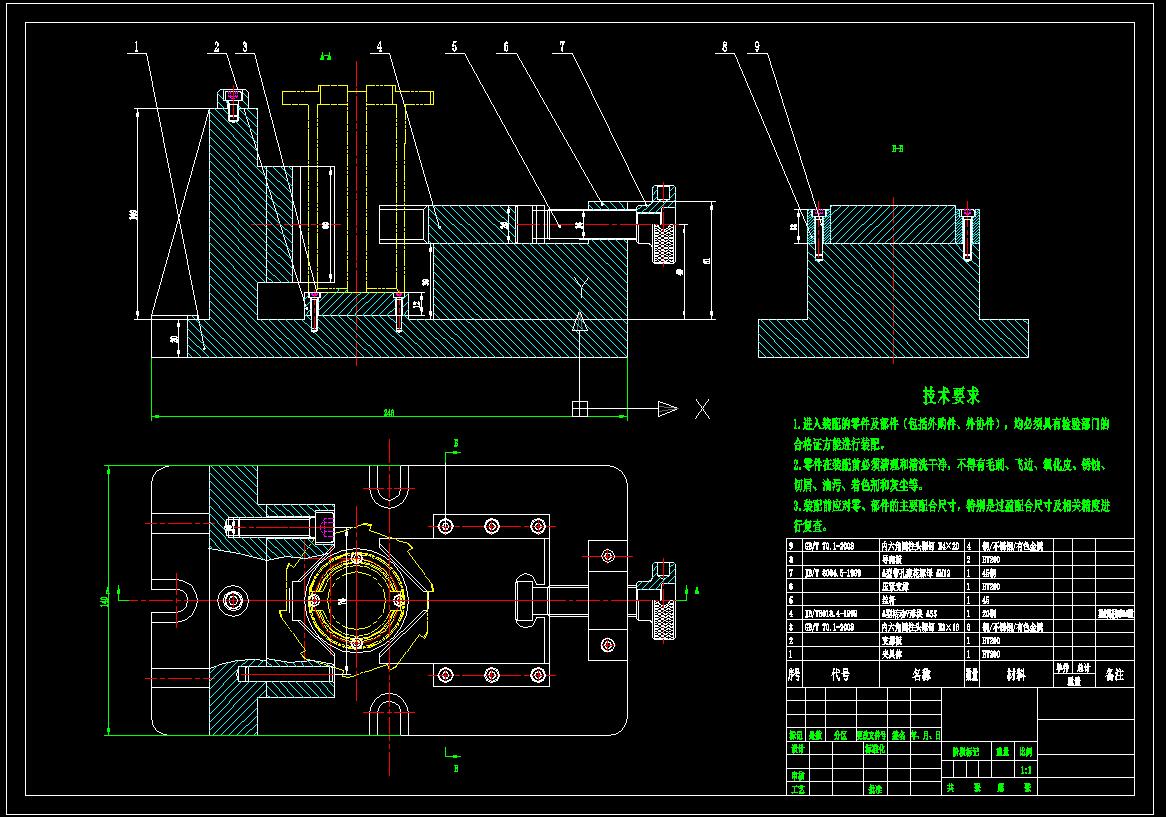

| 19 | CAD装配图.jpg | 156.81K |
| 20 | 三维装配衅.jpg | 46.63K |

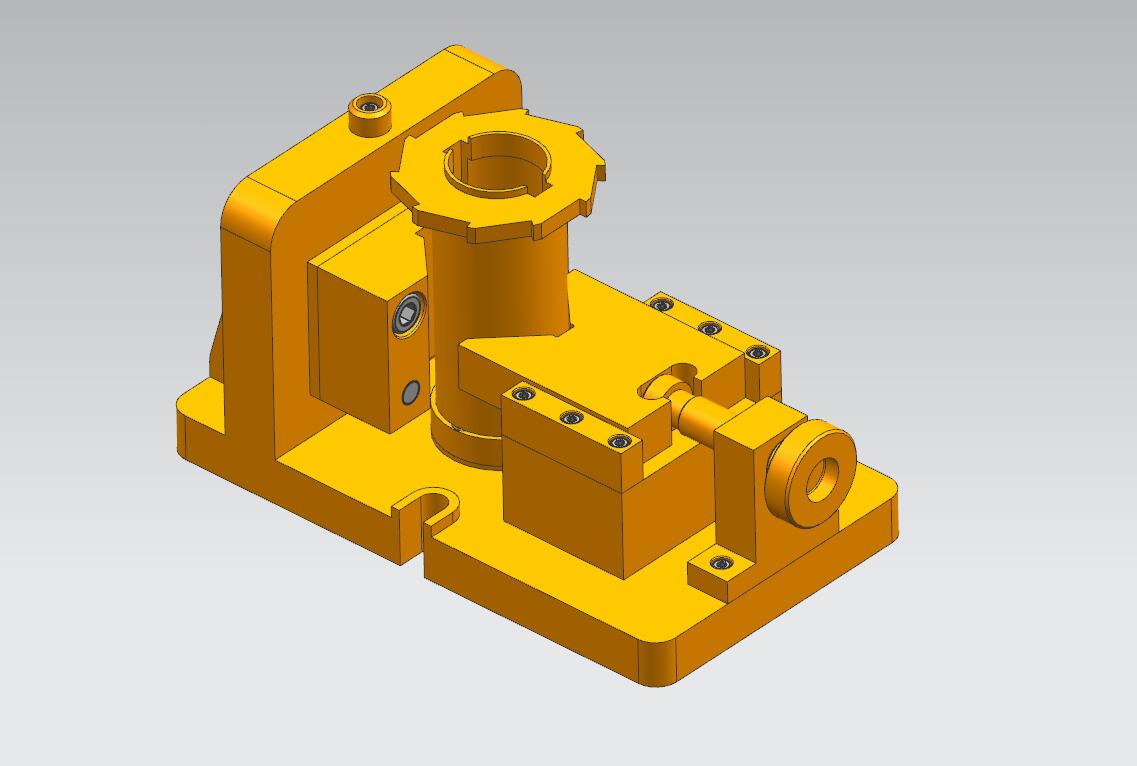

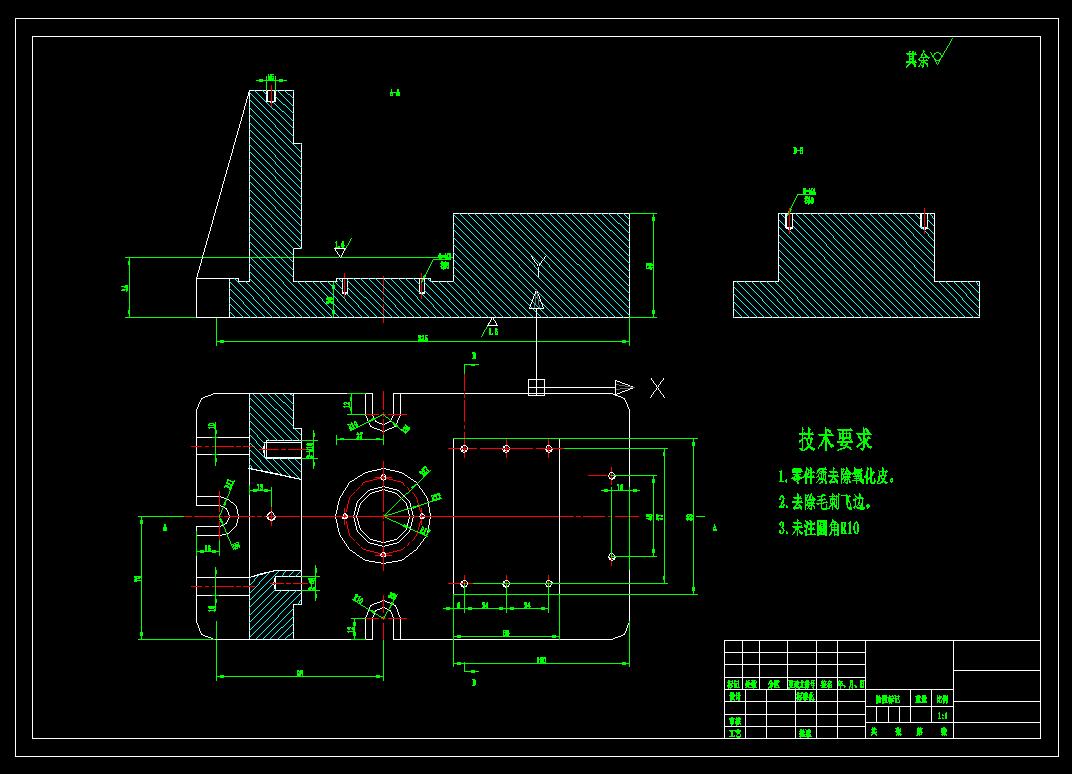

| 21 | 夹具体.jpg | 93.54K |

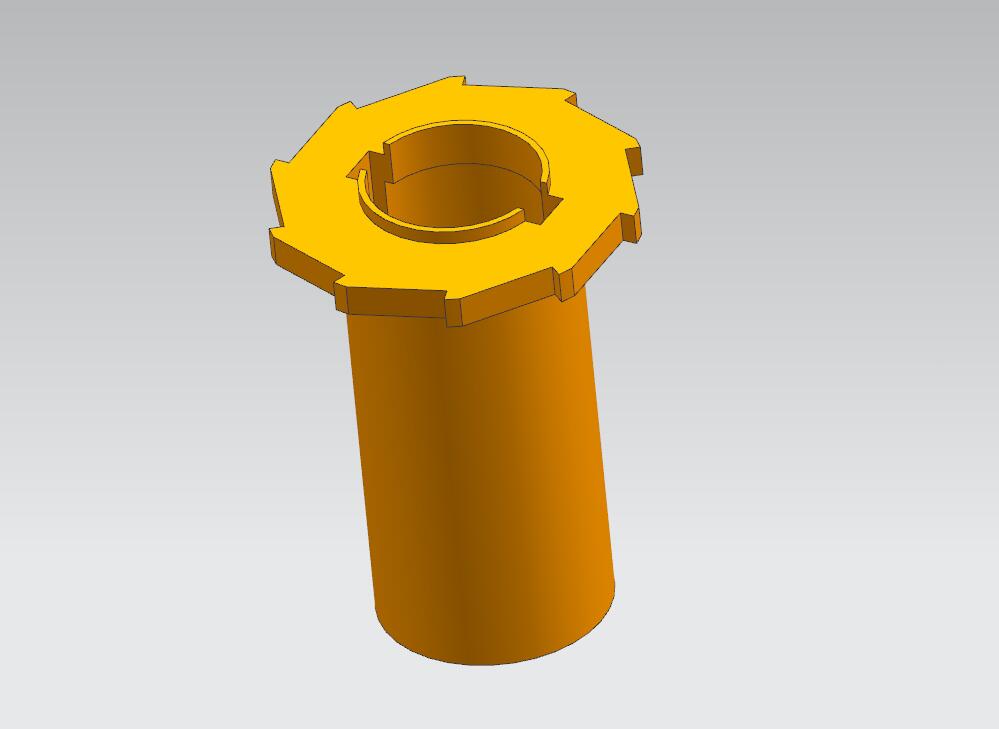

| 22 | 工件图.jpg | 21.91K |

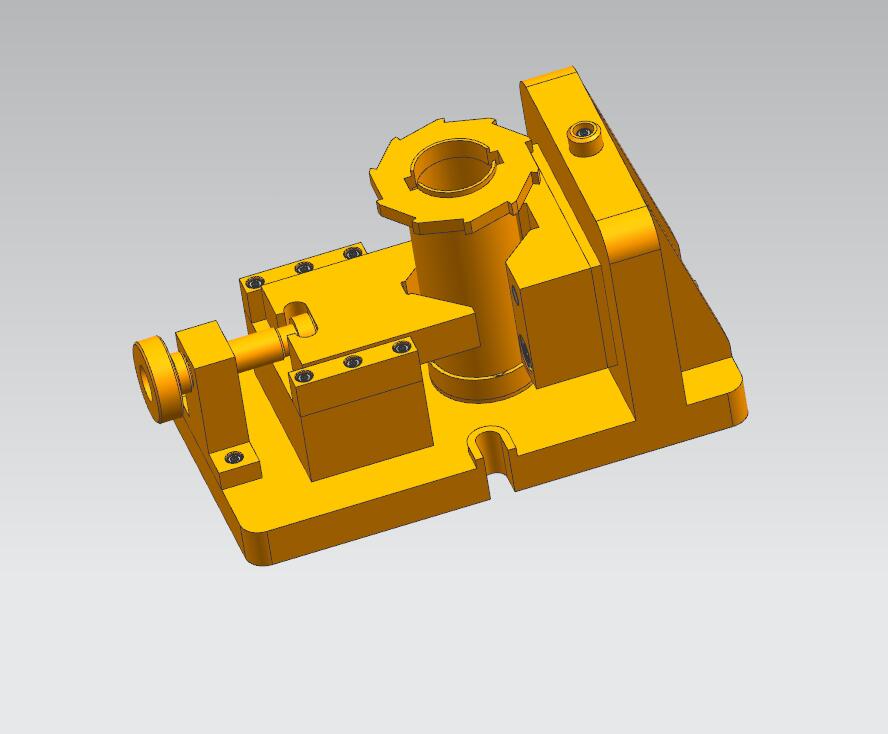

| 23 | 轴测图.jpg | 35.64K |
此图纸下载需要40金币
立即下载
发布者
机械师
创作: 1305
粉丝: 67
加入时间：2022-12-31
模型信息
图纸ID：699589
图纸格式：stp,prt,dwg
文件大小：1.55M
所需金币：40
上传时间：2023-08-20 22:41:38
是否可编辑：可修改，包括参数
软件版本：STEP
标签
齿轮轴
铣槽
夹具
图纸简介
齿轮轴铣槽夹具（CAD图+UG三维）
1.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
2.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
3.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
