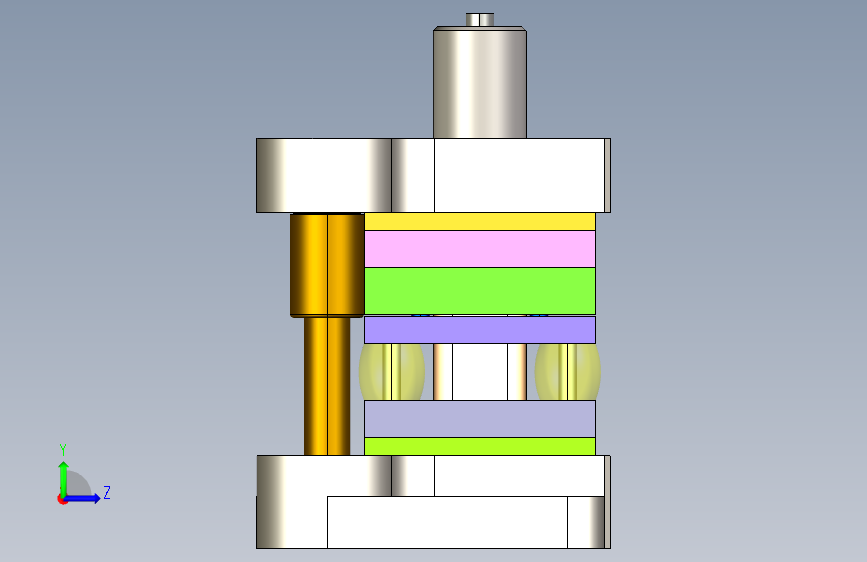

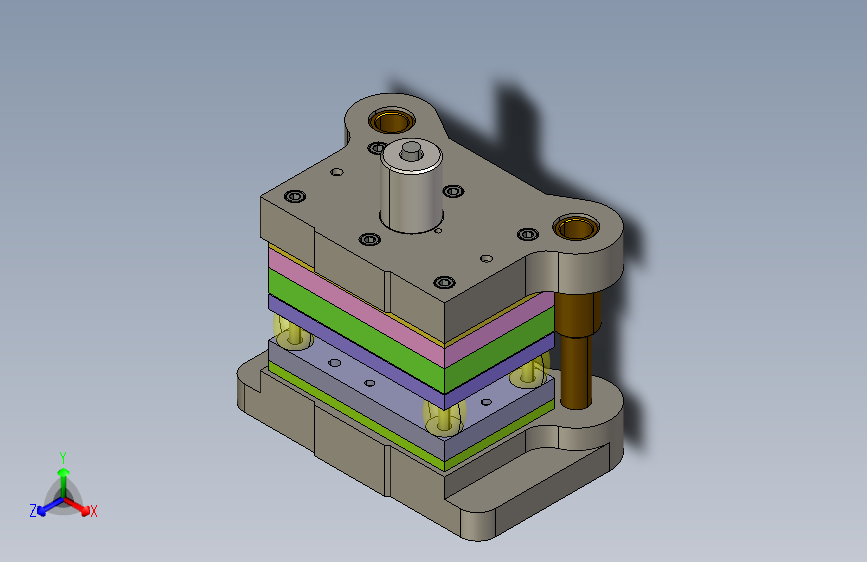

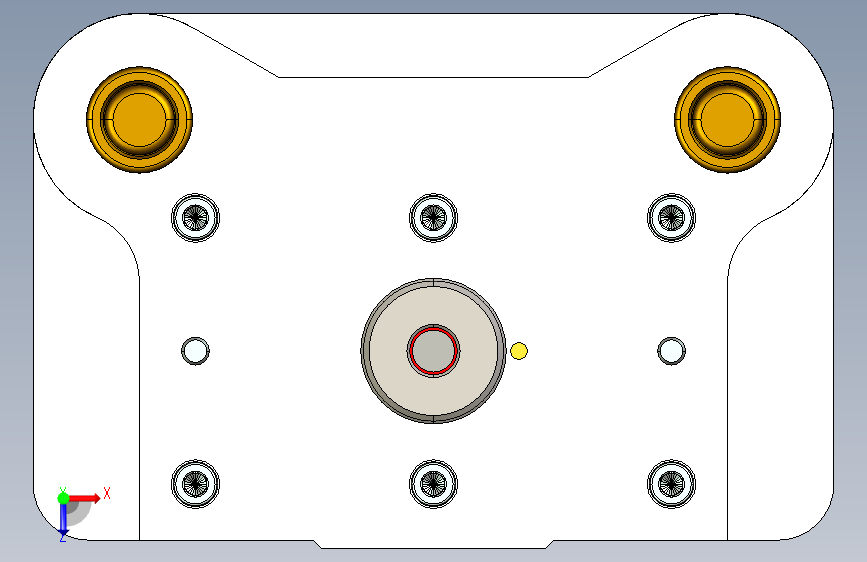

T型垫板复合模（CAD图+Proe三维）

（ID:699664）

改图/画图

设备部件 / 模具类 / T型垫板复合模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	j004--ghj70_asm.stp	847.98K
2	全部图纸.dwg	282.56K
3	10x65.prt.1	86.70K
4	10_daotao.prt.2	247.71K
5	11_s_gdb.prt.2	128.92K
6	12_s_dianban.prt.1	106.99K
7	13_s_mozuo.prt.2	255.29K
8	15_tuiban.prt.1	96.61K
9	16_ck_tumo.prt.2	88.19K
10	17_dagan.prt.1	75.17K
11	18_mobin.prt.2	154.76K
12	1_x_mozuo.prt.2	353.14K
13	21_tuaomo.prt.1	139.30K
14	2_daozu.prt.1	87.46K
15	3_xieliao_ld.prt.1	126.11K
16	4_x_dianban.prt.1	120.42K
17	5_x_gudingban.prt.1	138.12K
18	6_xieliaoxiangjiao.prt.1	100.25K
19	7_xieliaoban.prt.1	121.19K
20	8_daoliaoxiao.prt.1	113.30K
21	9_aomo.prt.1	159.09K
22	gb-t70_1-2000_m10x30.prt.1	153.50K
23	gb-t70_1-2000_m10x65.prt.1	136.58K
24	gongjian.prt.1	83.38K
25	j004--ghj70.asm.7	177.09K

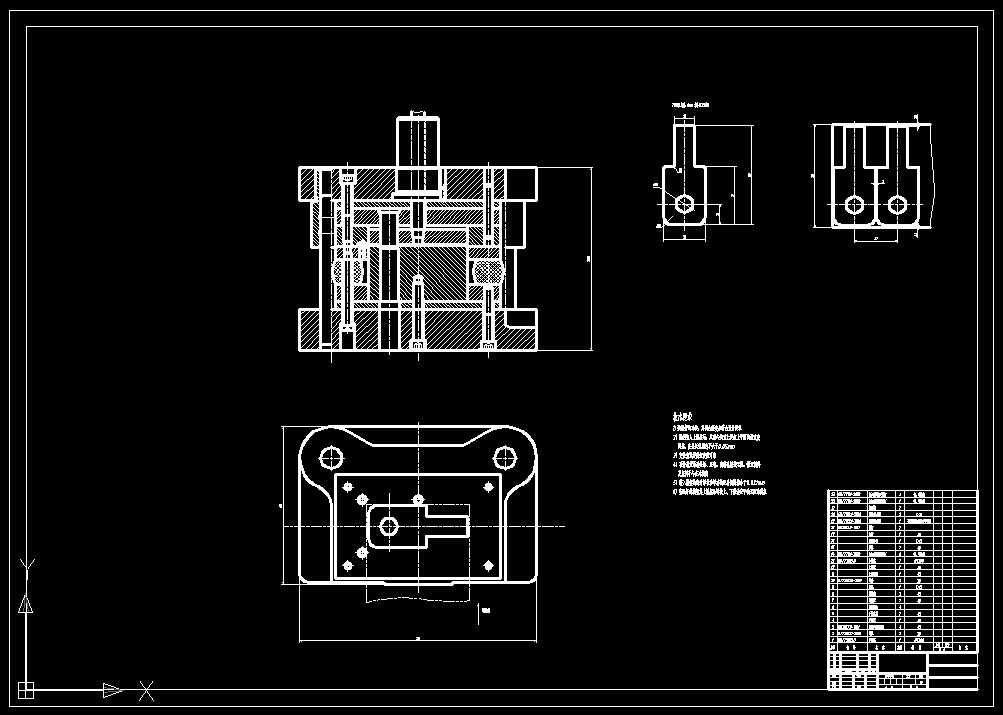

26	CAD装配图.jpg	71.78K

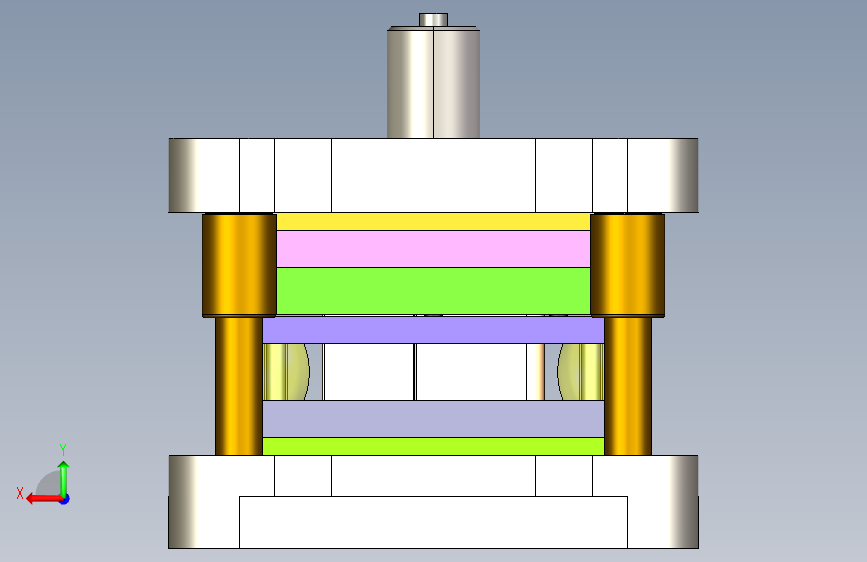

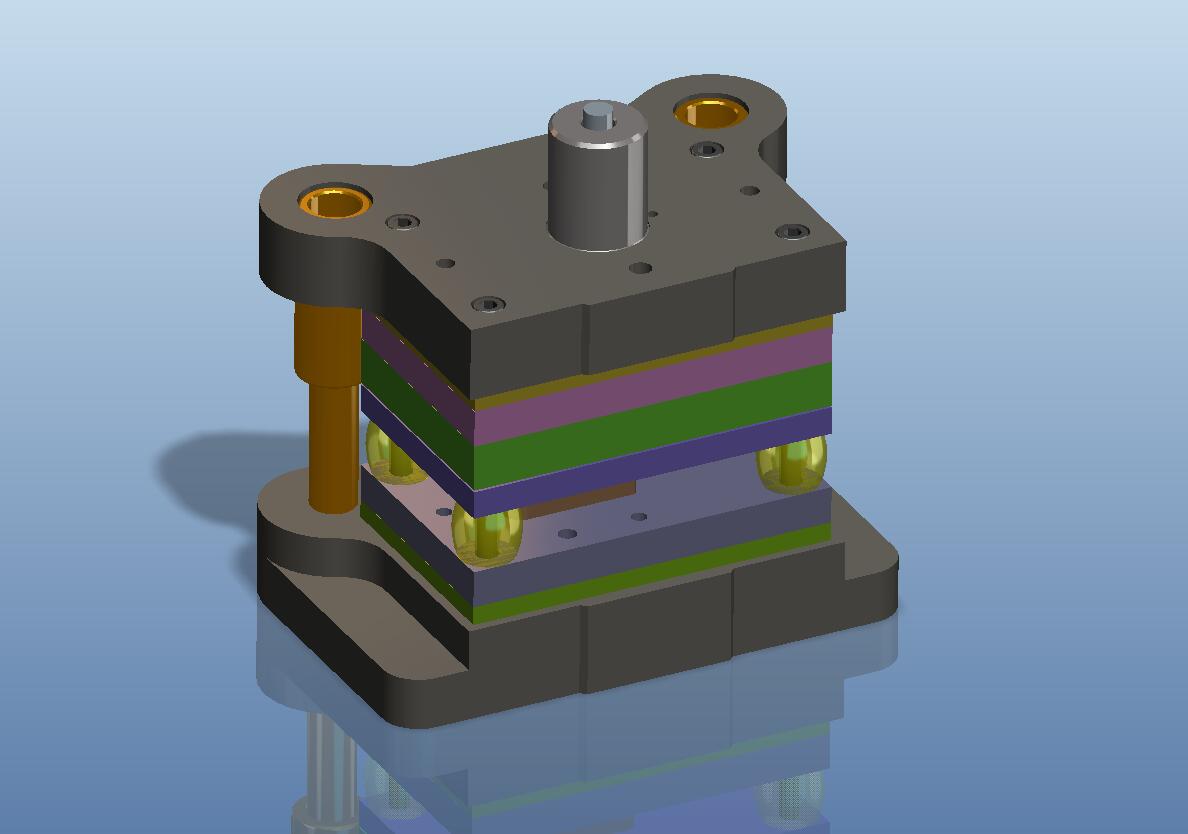

27	三维装配图.jpg	37.25K

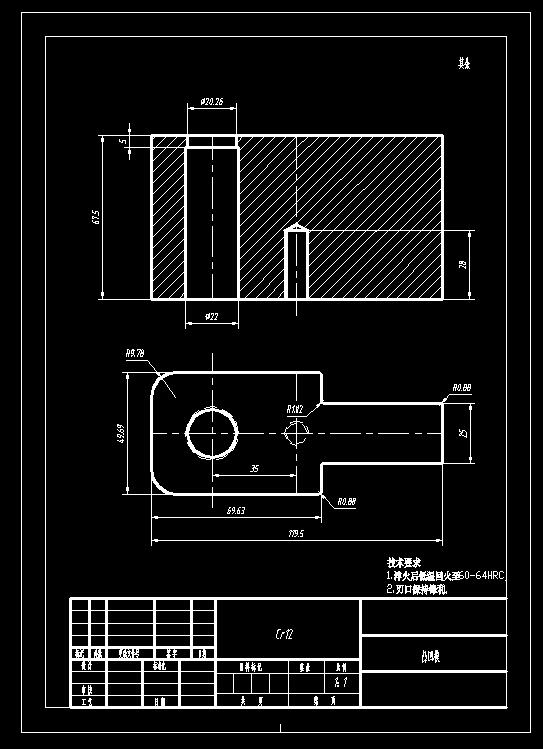

28	凸凹模.jpg	51.96K

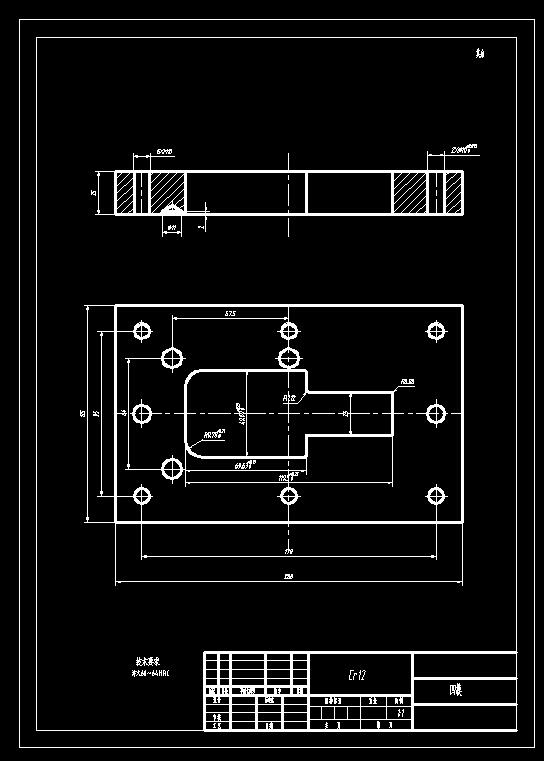

29	凹模.jpg	35.58K

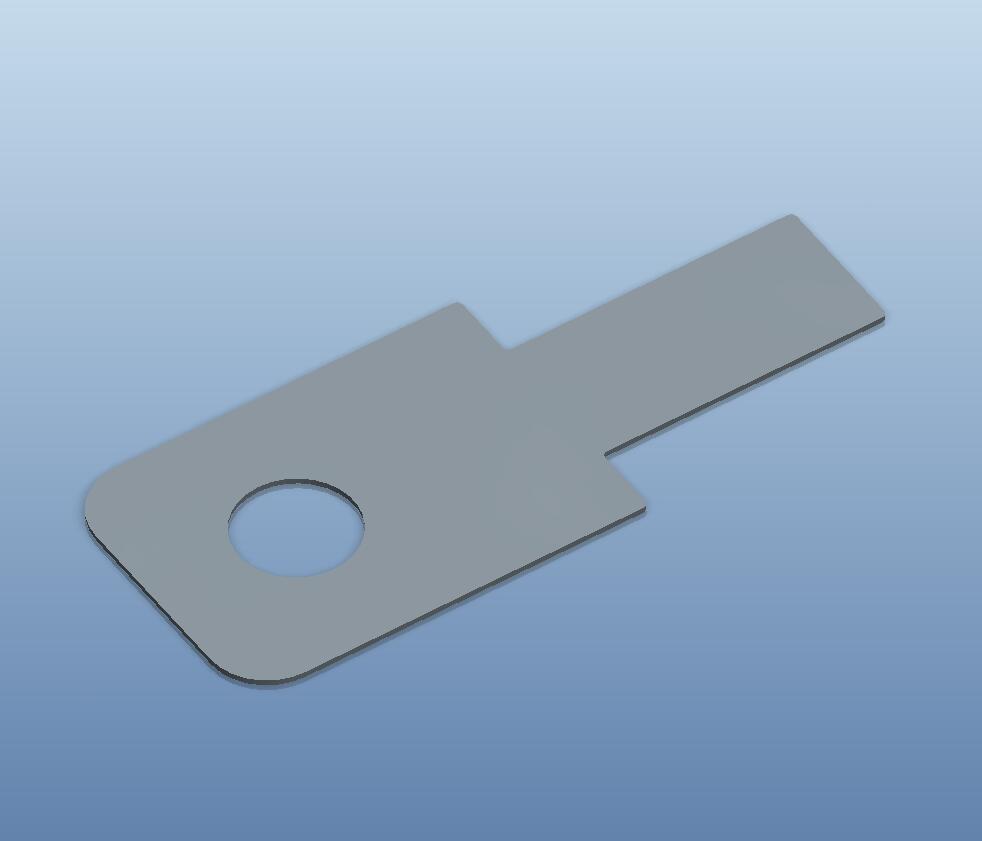

30	工件三维.jpg	15.53K

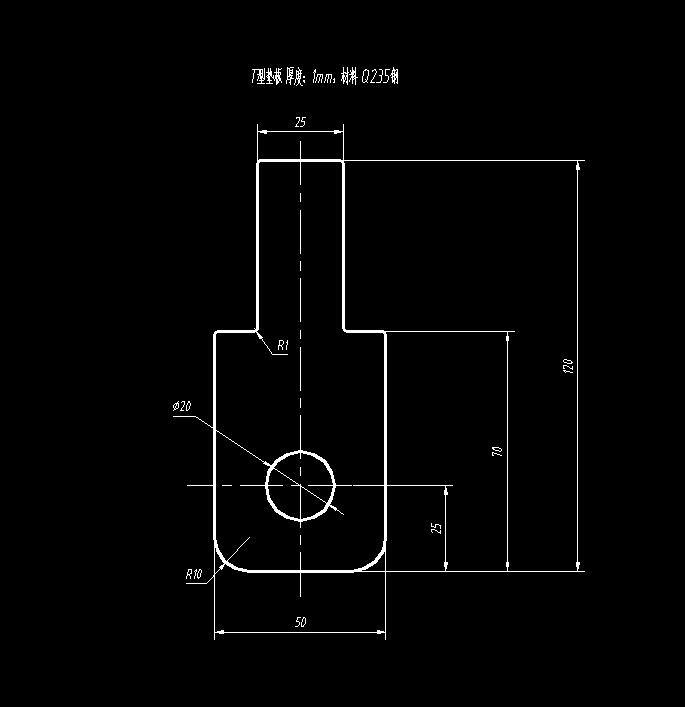

31	工件图.jpg	16.60K

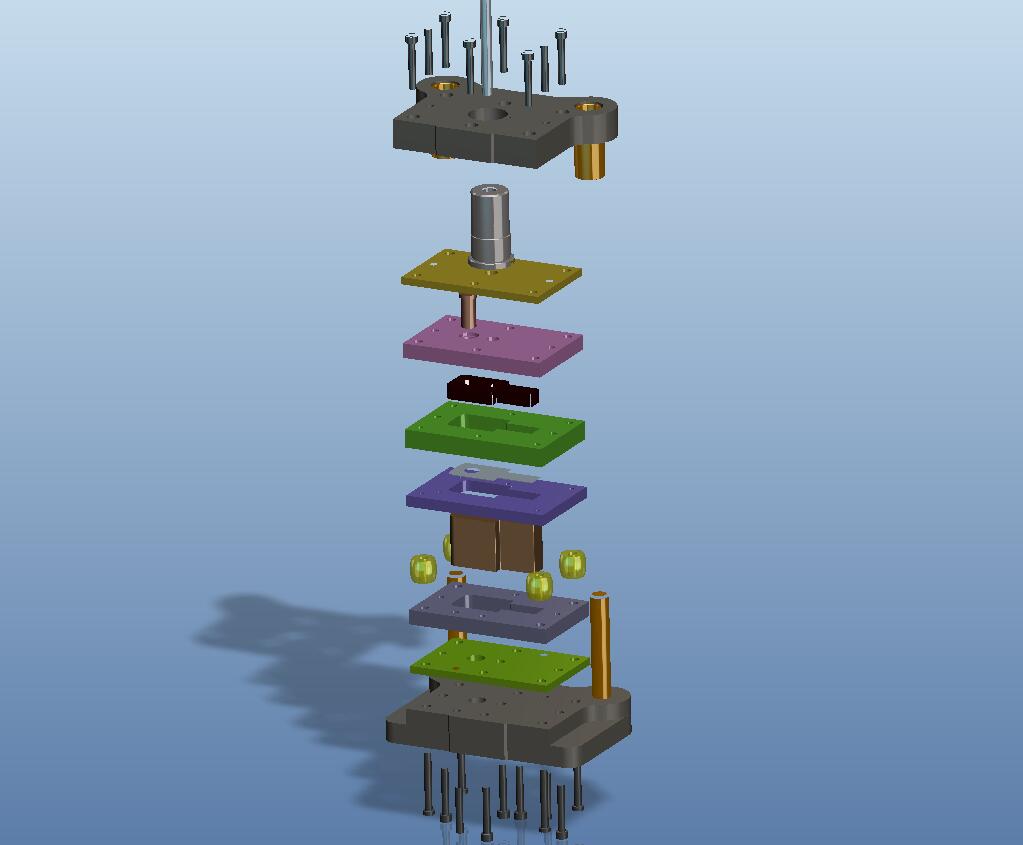

32	爆炸图.jpg	33.12K

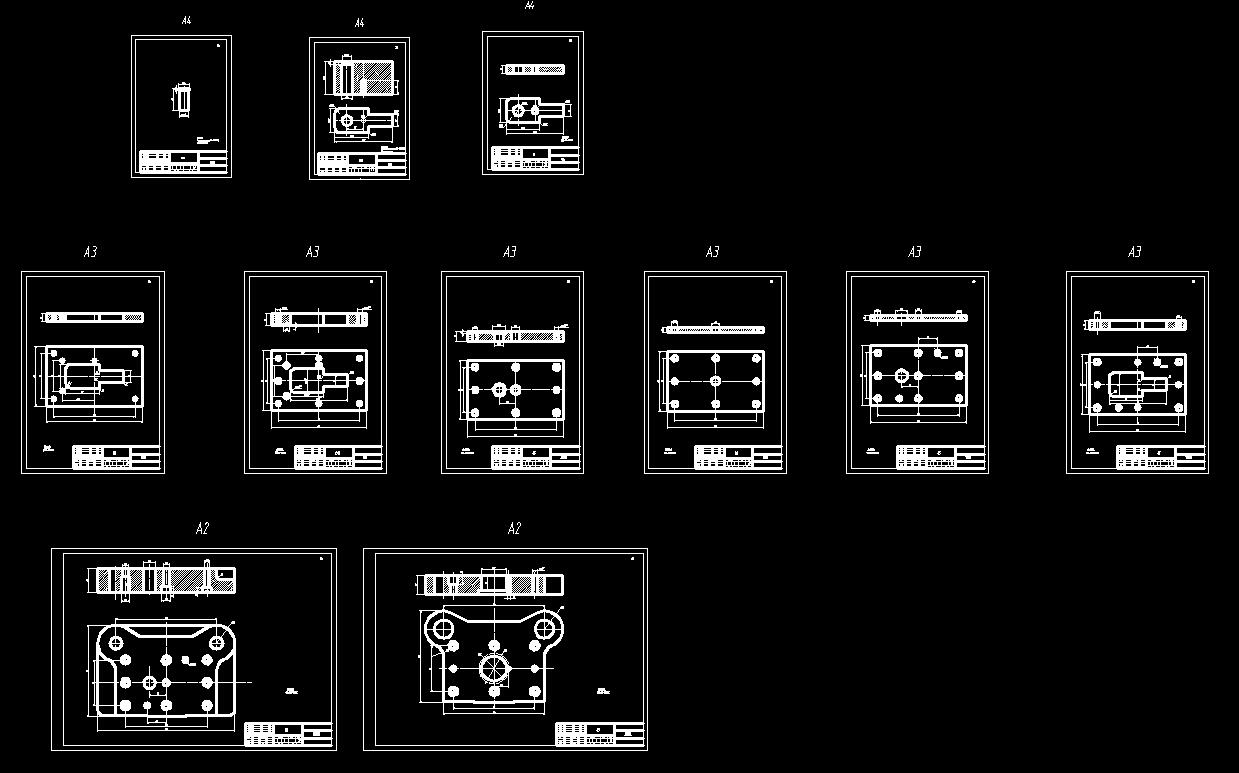

33	零件图.jpg	81.44K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1367

粉丝: 71

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：699664

图纸格式：stp,dwg,prt,asm

文件大小：3.3M

所需金币：80

上传时间：2023-08-21 11:44:01

是否可编辑：可修改，包括参数

软件版本：PROE

图纸简介

T型垫板复合模（CAD图+Proe三维）厚度：1mm，材料 Q235钢 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
