槽板玻璃夹固定托复合模设计（CAD图+Proe三维）（ID:700133）

设备部件 / 模具类 / 槽板玻璃夹固定托复合模设计（CAD图+Proe三维）

©原创

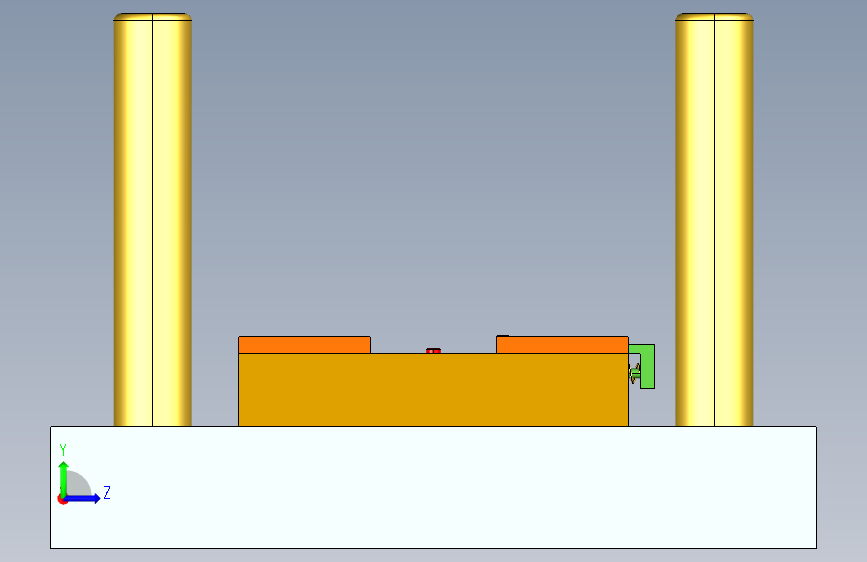

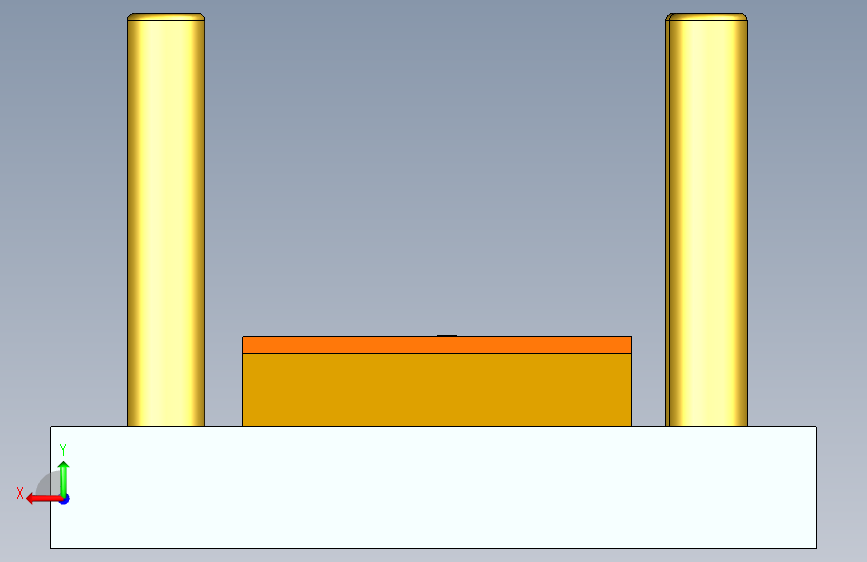

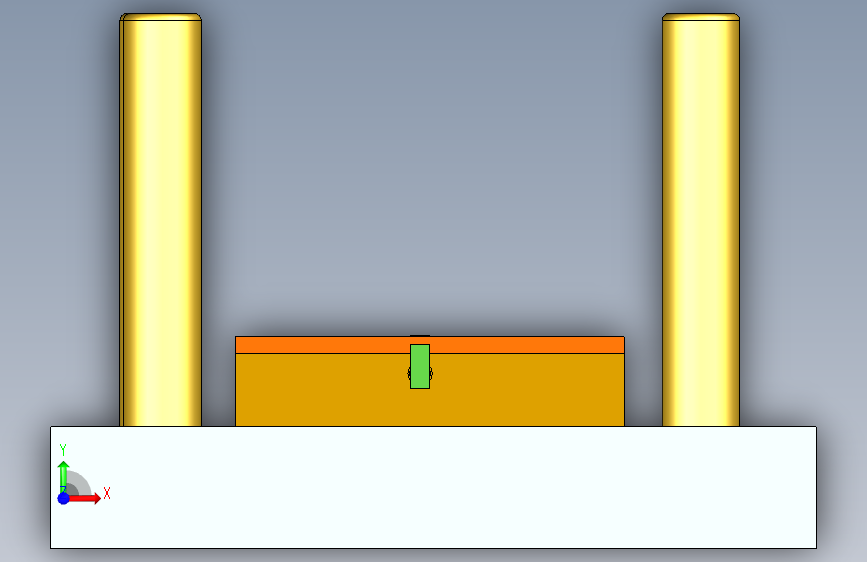

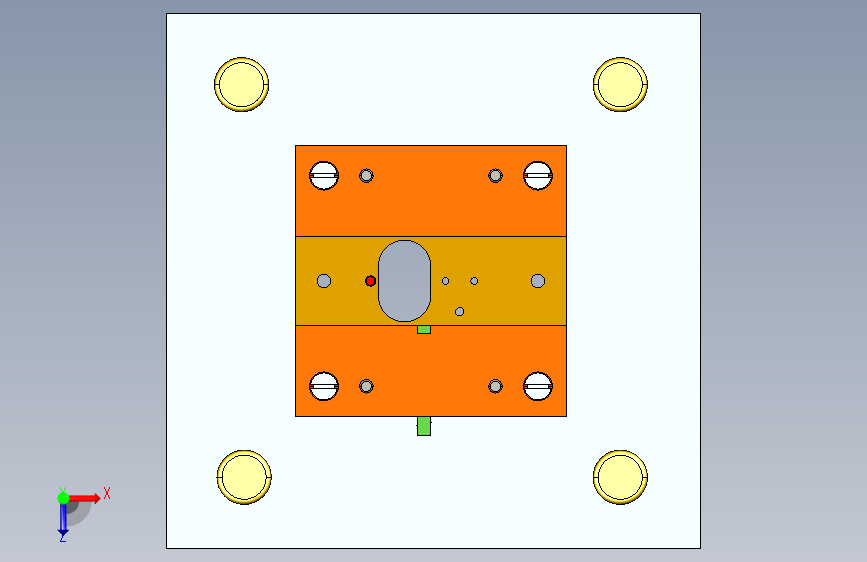

平面图

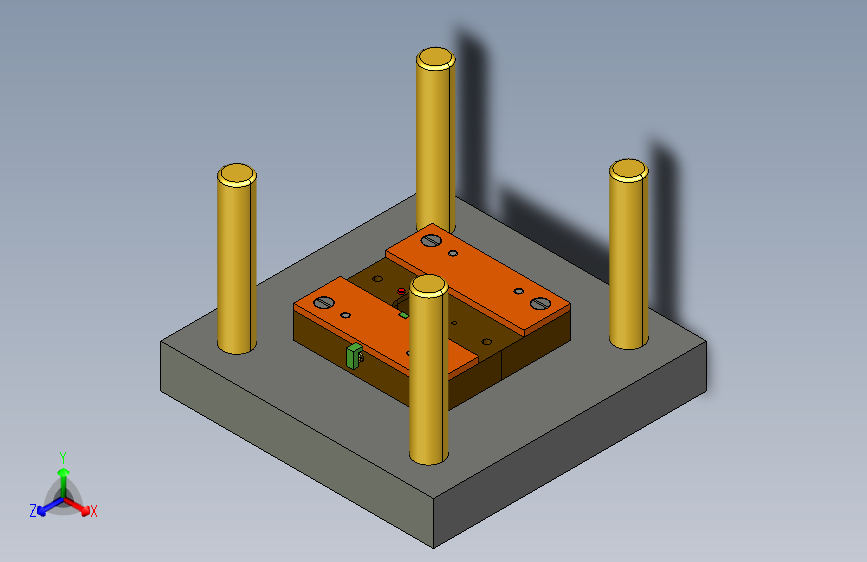

3D视图

文件列表

#	文件名称	文件大小
1	16926759462469.zip	3.64M
2	j019--hn093_asm.stp	964.03K

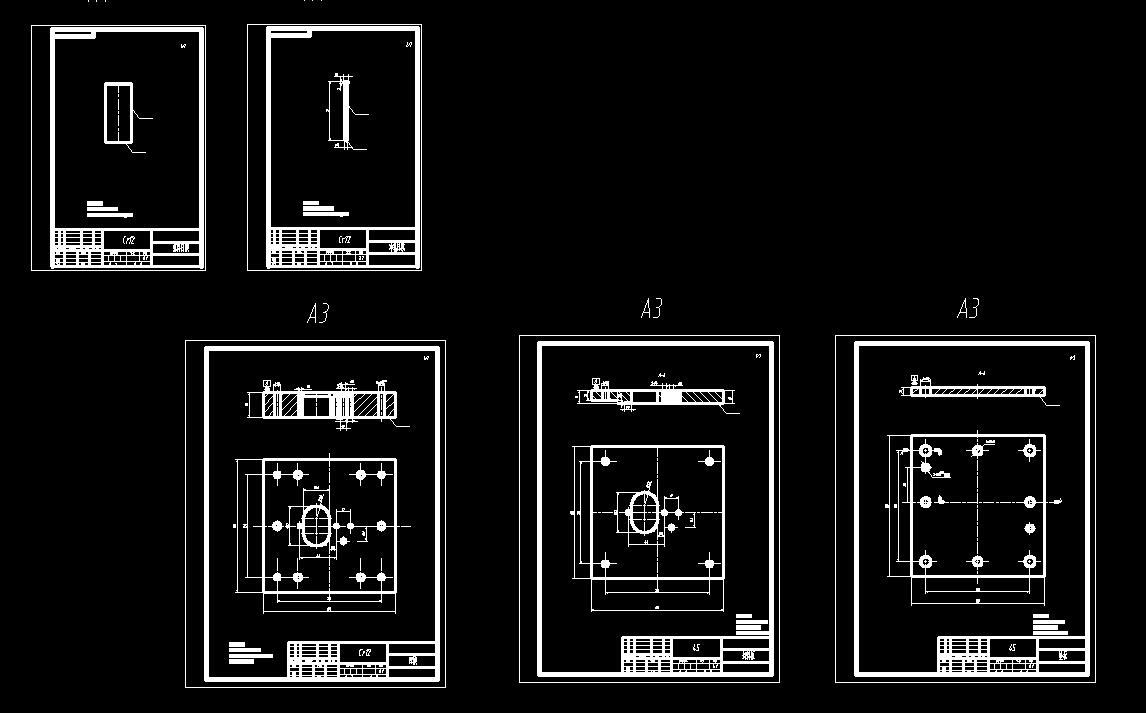

3	图纸汇总.dwg	279.00K
4	轴测图.dwg	60.91K
5	10_tumo_gdb.prt.2	170.81K
6	11_dianban.prt.1	114.72K
7	12_s_mozuo.prt.2	240.08K
8	13_daotao.prt.1	222.75K
9	14_ll_tumo.prt.2	88.82K
10	15_mobin.prt.1	146.30K
11	17_ck_tumo.prt.1	76.30K
12	1_x_mozuo.prt.2	235.86K
13	22_dangliaoxiao.prt.1	102.65K
14	2_daozu.prt.1	102.45K
15	4_aomo.prt.3	185.97K
16	6_daoliaoban.prt.4	159.47K
17	7_xieliaoban.prt.4	150.94K
18	8x65.prt.1	80.79K
19	8_xiangjiao.prt.3	159.82K
20	9_xieliao_ld.prt.1	123.40K
21	ck_tumo2.prt.1	76.76K
22	drw0001.drw.1	47.39K
23	gb-t68-2000_m8x15.prt.1	106.89K
24	gb-t70_1-2000_m8x60.prt.1	126.83K
25	gongjian.prt.2	85.83K
26	j019--hn093.asm.2	78.56K
27	prt0001.prt.1	79.76K
28	sm_asm.asm.5	120.92K
29	tanhuang.prt.1	410.58K
30	xm_asm.asm.2	126.00K

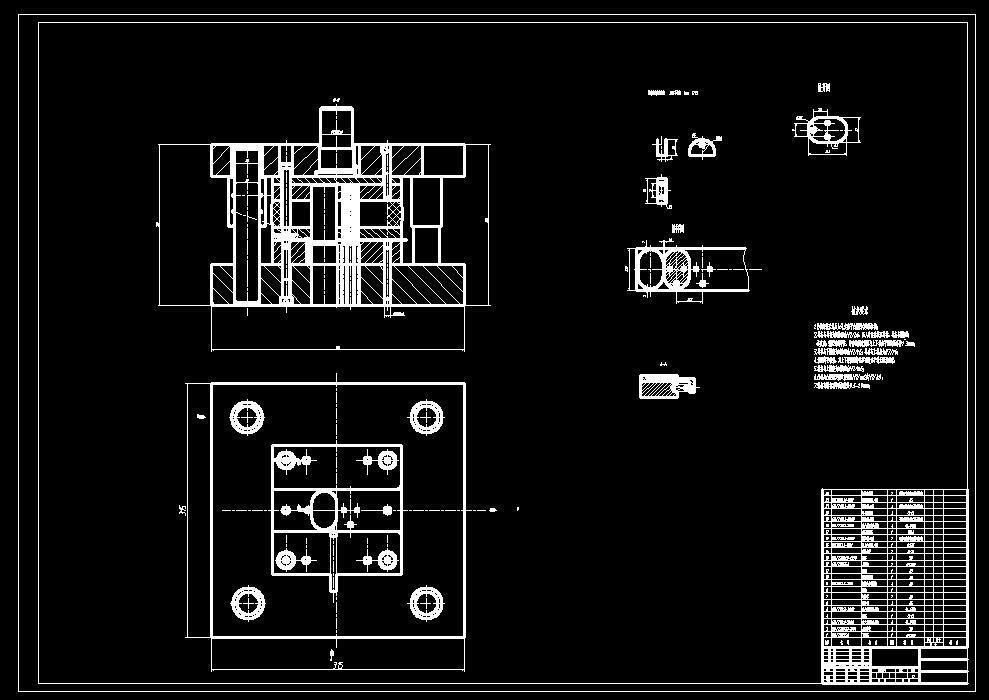

31	CAD装配图.jpg	68.08K

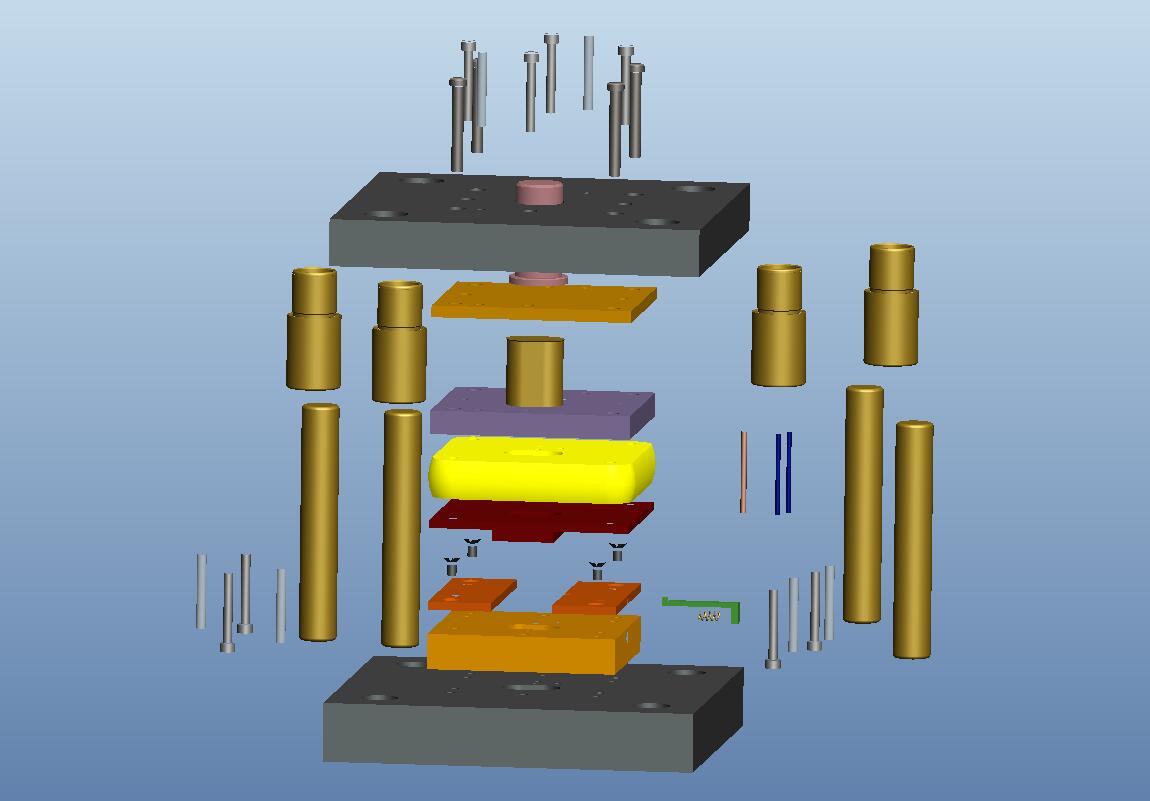

32	三维爆炸图.jpg	43.72K

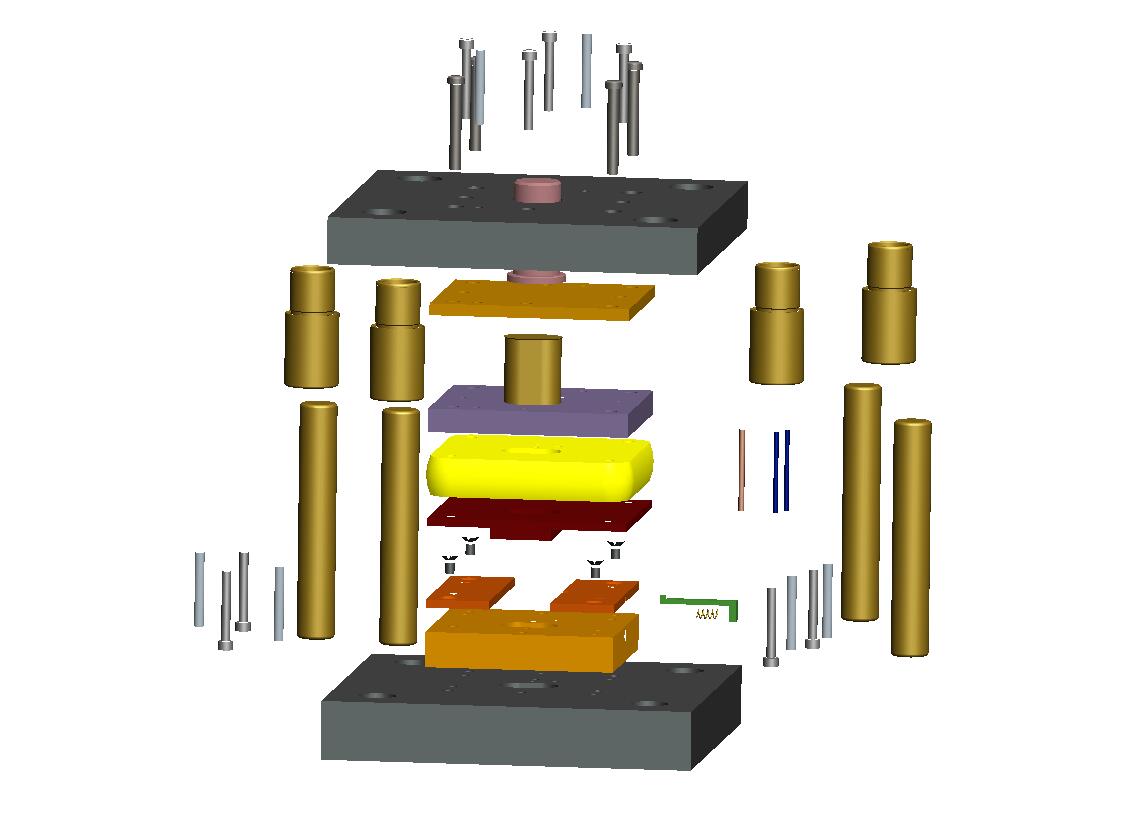

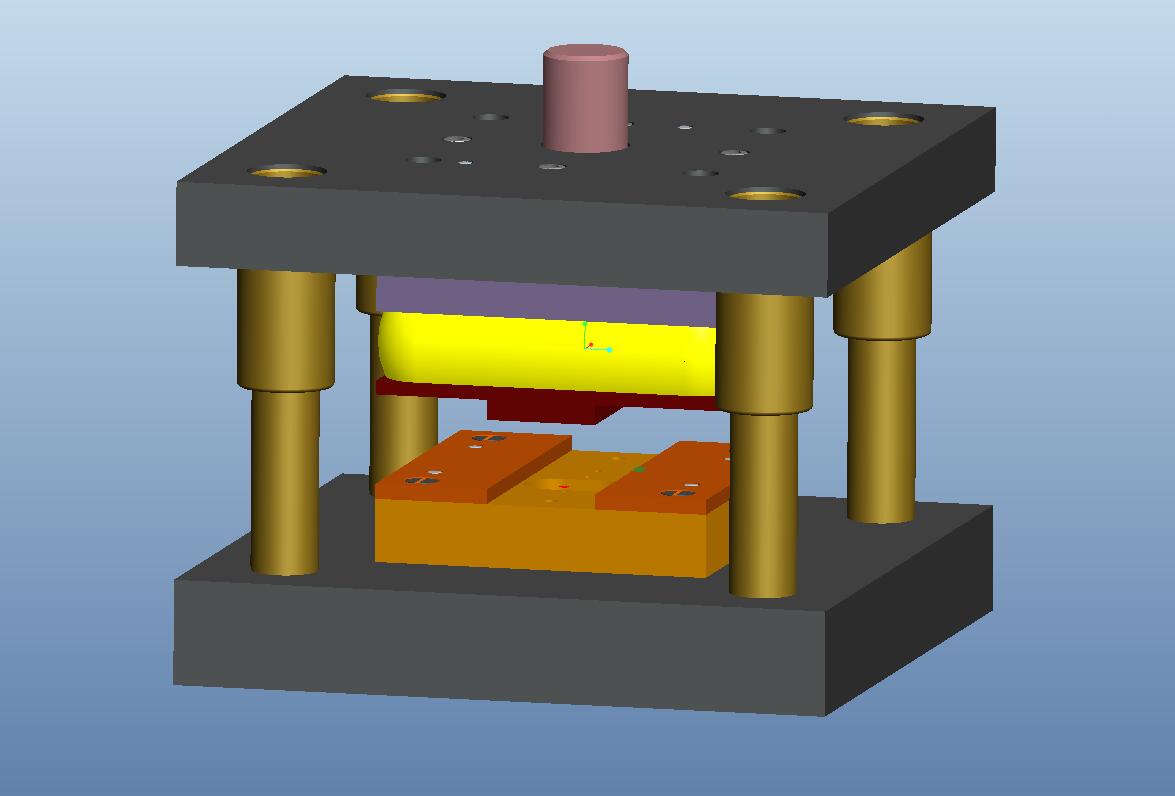

33	三维装配图.jpg	35.71K

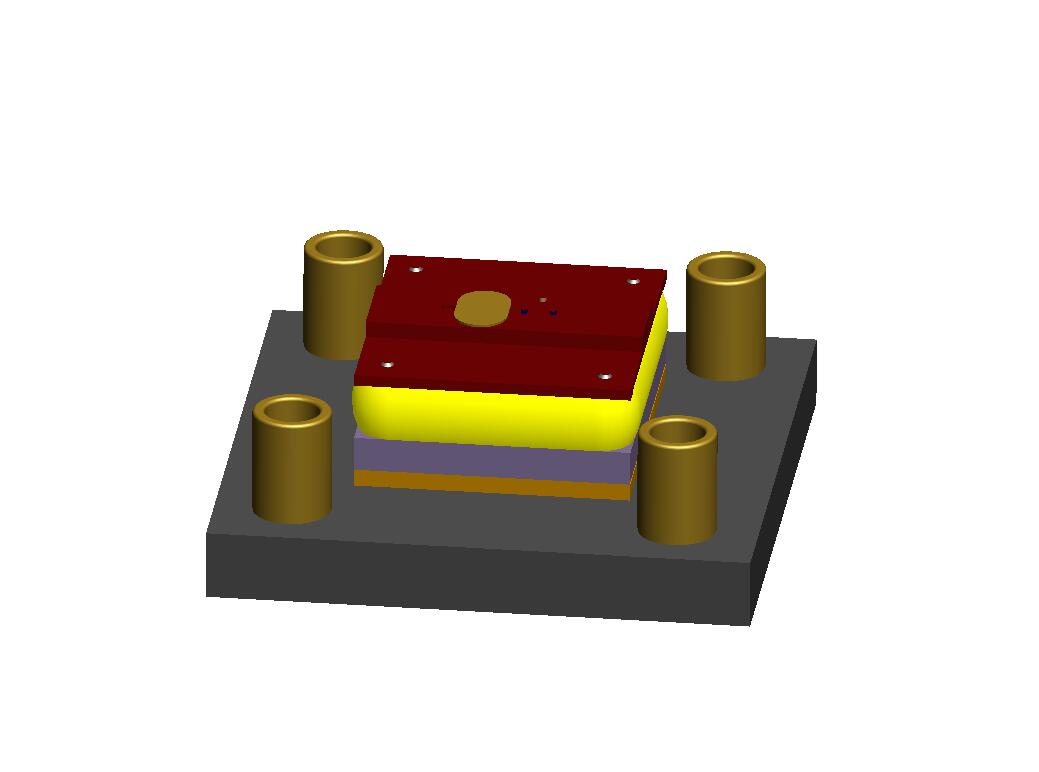

34	上模.jpg	21.85K

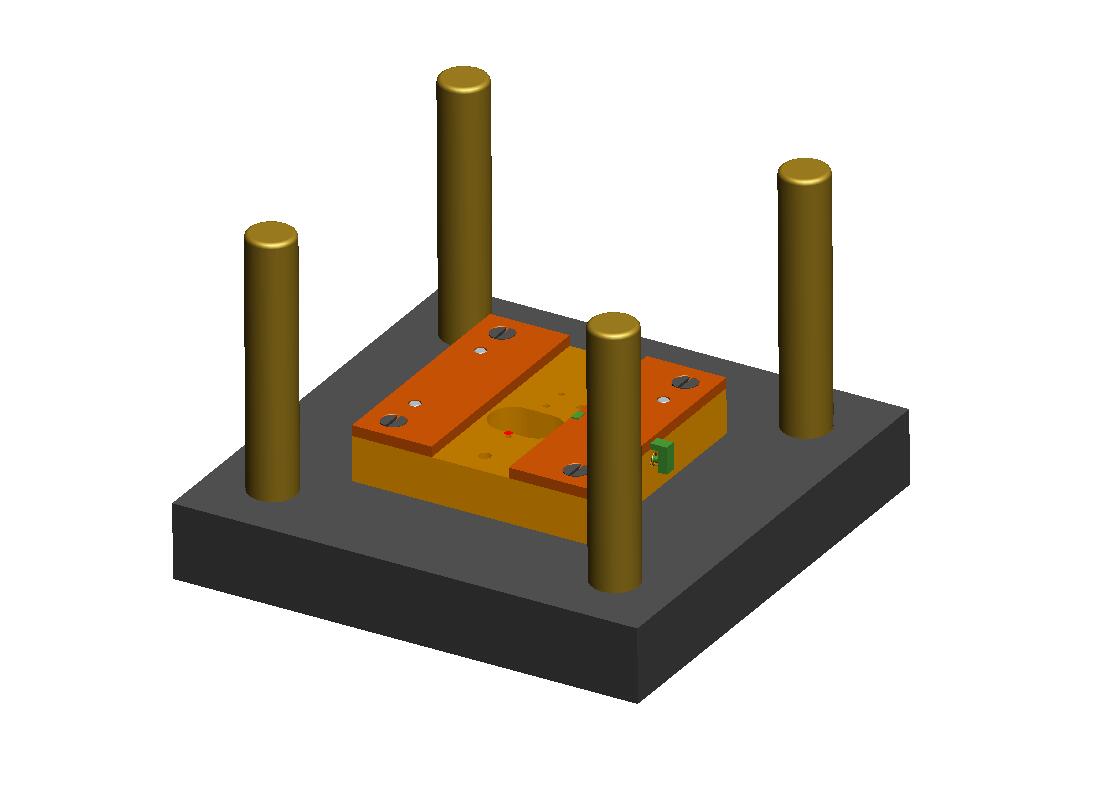

35	下模.jpg	26.65K

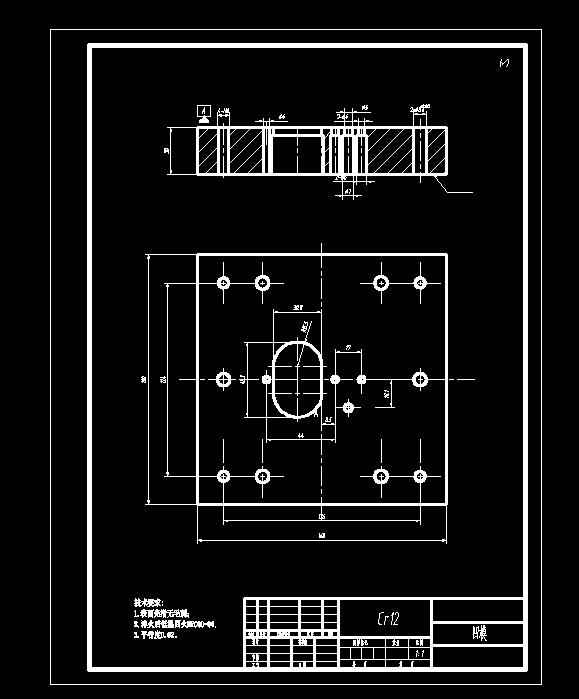

36	凹模.jpg	36.87K

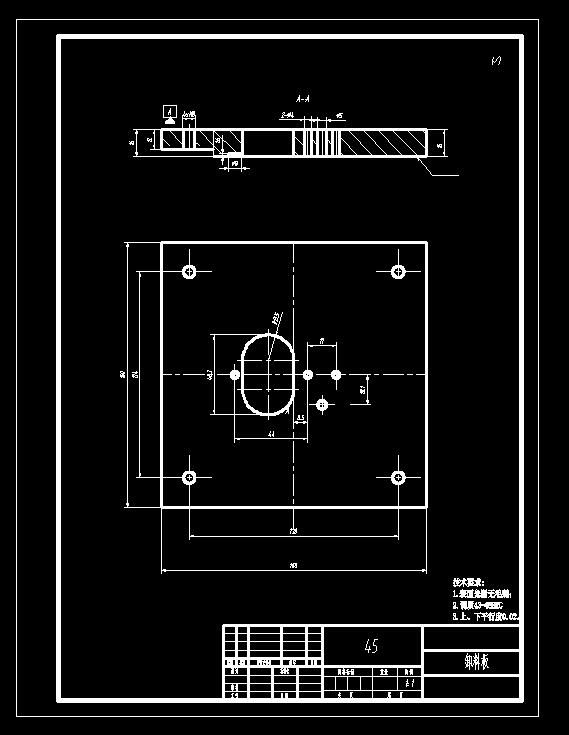

37	卸料板.jpg	34.43K

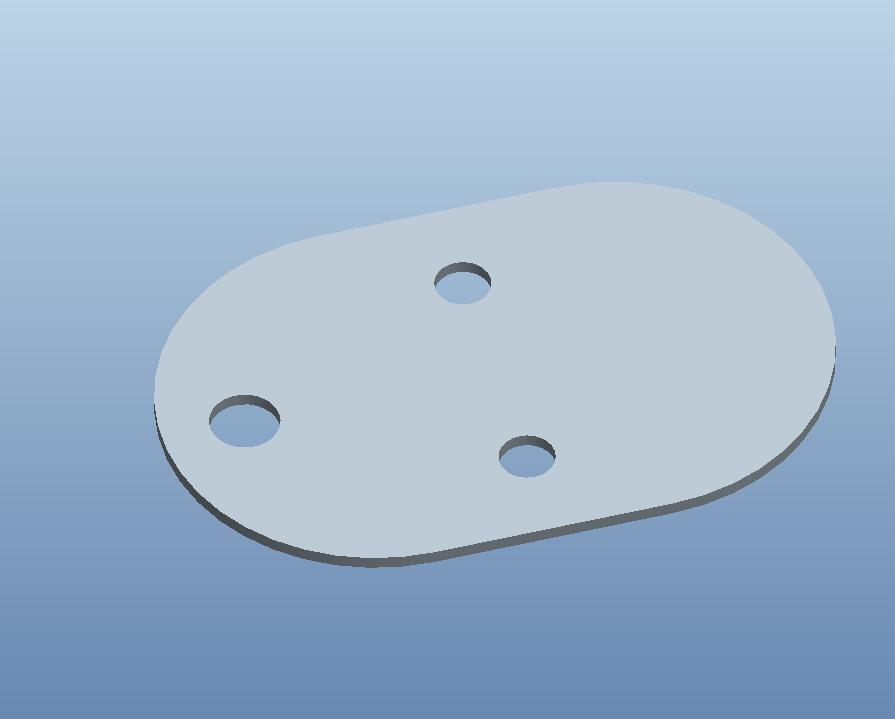

38	工件.jpg	13.16K
39	工件图.jpg	18.01K
40	爆炸图.jpg	43.42K

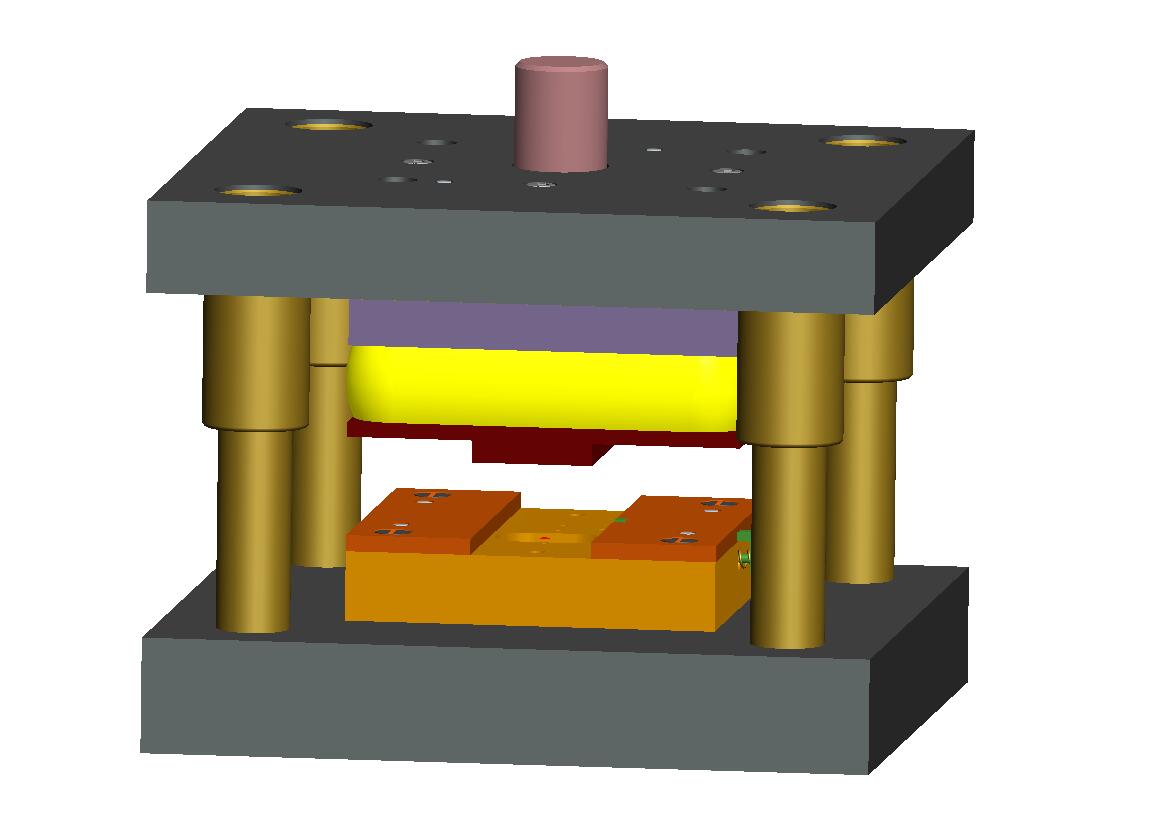

41	装配图.jpg	34.04K
42	零件图.jpg	61.20K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt,asm

文件大小：3.72M

所需金币：80

上传时间：2023-08-22 11:45:51

是否可编辑：可修改，包括参数

版本：PROE

标签

固定托

复合模

固定夹

冲压

模具

图纸简介

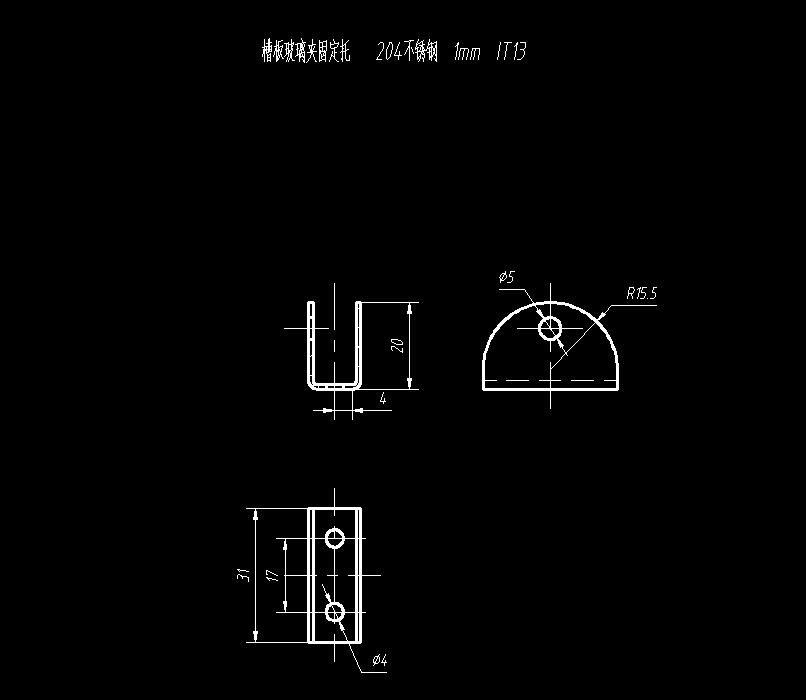

槽板玻璃夹固定托复合模设计（CAD图+Proe三维） 204不锈钢 1mm IT13 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
