Z形弯板冲孔落料模（CAD图+Proe三维）（ID:700159）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)

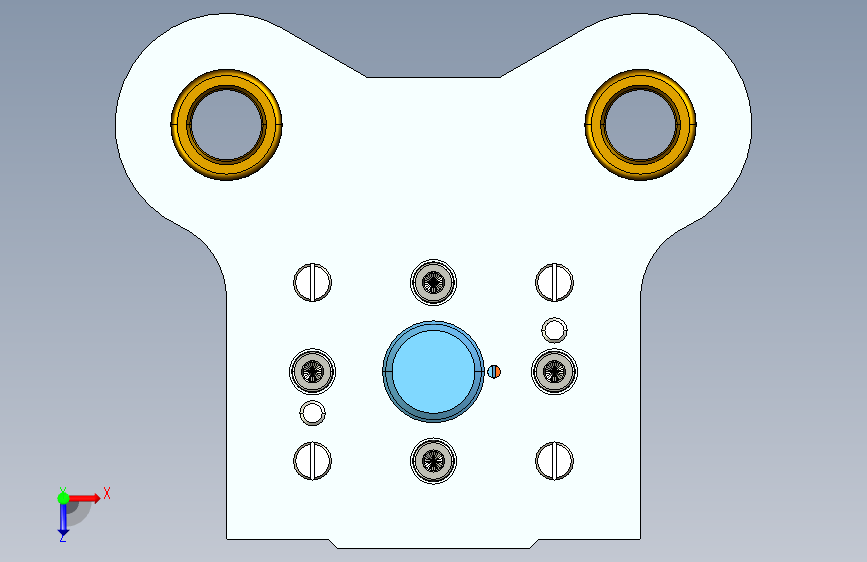

1.png)

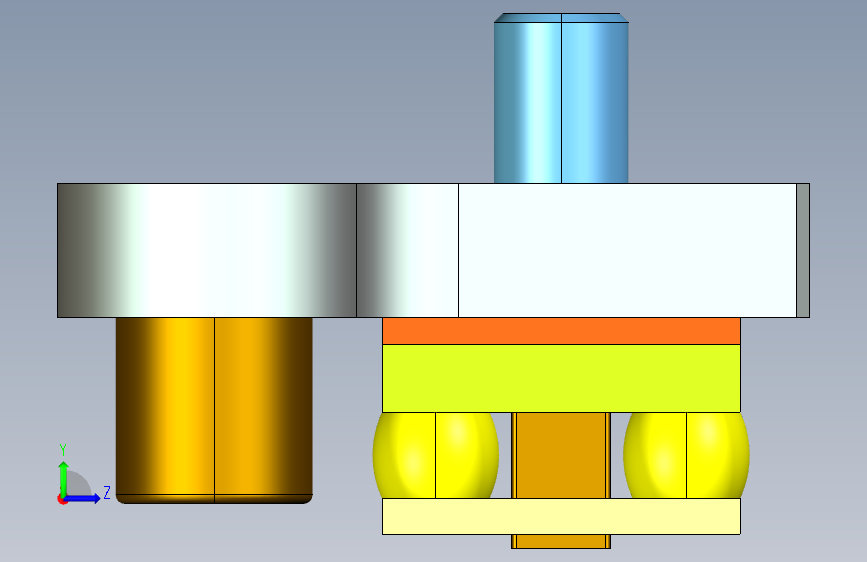

2.png)

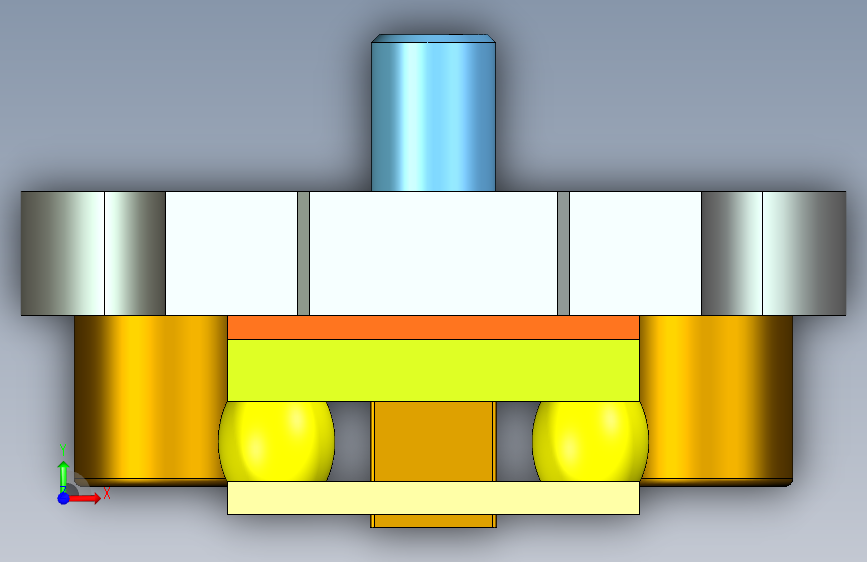

3.png)

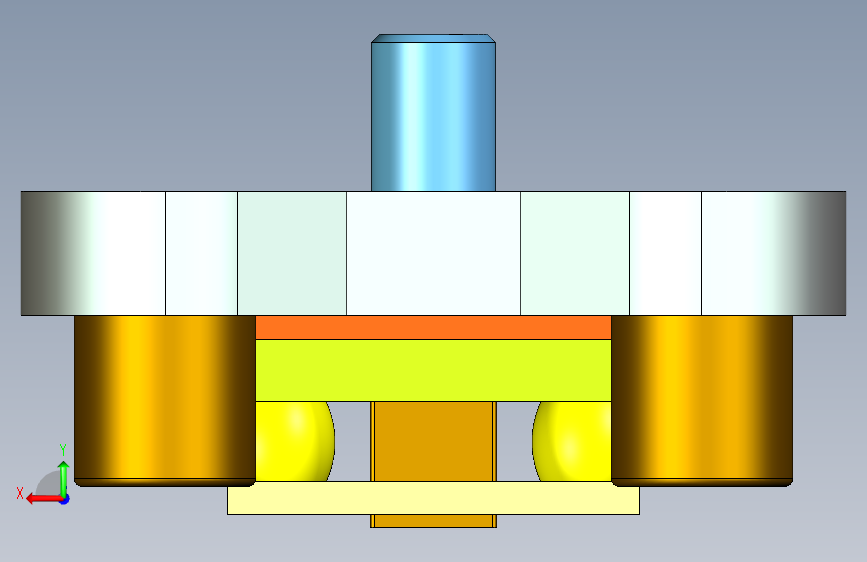

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | j029--ghj111_asm.stp | 1.12M |
| 2 | 图纸.dwg | 223.66K |
| 3 | 轴测图.dwg | 70.13K |
| 4 | 10_daotao.prt.1 | 250.70K |
| 5 | 11_xiangjiao.prt.1 | 98.86K |
| 6 | 12_tuaomo_gdb.prt.1 | 152.40K |
| 7 | 13_s_dianban.prt.1 | 111.05K |
| 8 | 14_xieliao_ld.prt.1 | 136.52K |
| 9 | 15_tuaomo.prt.2 | 121.80K |
| 10 | 16_mobin.prt.1 | 148.56K |
| 11 | 1_x_mozuo.prt.2 | 255.68K |
| 12 | 21_ck_tumo.prt.1 | 77.57K |
| 13 | 22_dingkuai.prt.3 | 141.67K |
| 14 | 24_dinggan.prt.1 | 76.41K |
| 15 | 2_daozu.prt.1 | 101.27K |
| 16 | 4_x_dianban.prt.2 | 108.24K |
| 17 | 5_tumo_gdb.prt.2 | 128.87K |
| 18 | 6_kx_dianban.prt.2 | 107.52K |
| 19 | 7_aomo.prt.1 | 121.89K |
| 20 | 8x50.prt.2 | 85.54K |
| 21 | 8x60.prt.1 | 83.26K |
| 22 | 8_dangliaoxiao.prt.1 | 97.07K |
| 23 | 9_xieliaoban.prt.1 | 116.50K |
| 24 | dinggan.prt.1 | 80.77K |
| 25 | gb-t70_1-2000_m8x50.prt.2 | 150.68K |
| 26 | gb-t70_1-2000_m8x60.prt.1 | 126.31K |
| 27 | gongjian.prt.1 | 76.33K |
| 28 | j029--ghj111.asm.1 | 68.21K |
| 29 | prt0001.prt.1 | 149.15K |
| 30 | sm_asm.asm.4 | 132.85K |
| 31 | s_mouzo.prt.2 | 251.96K |
| 32 | tanhuang.prt.2 | 596.89K |
| 33 | xm_asm.asm.3 | 124.94K |

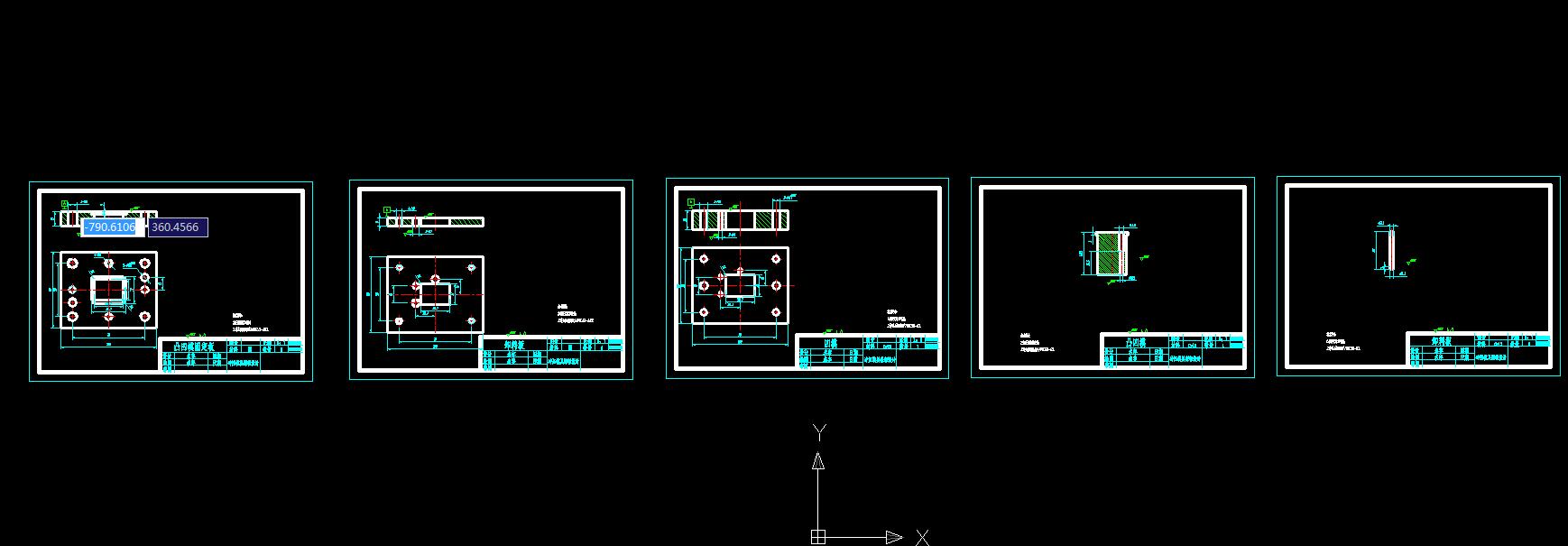

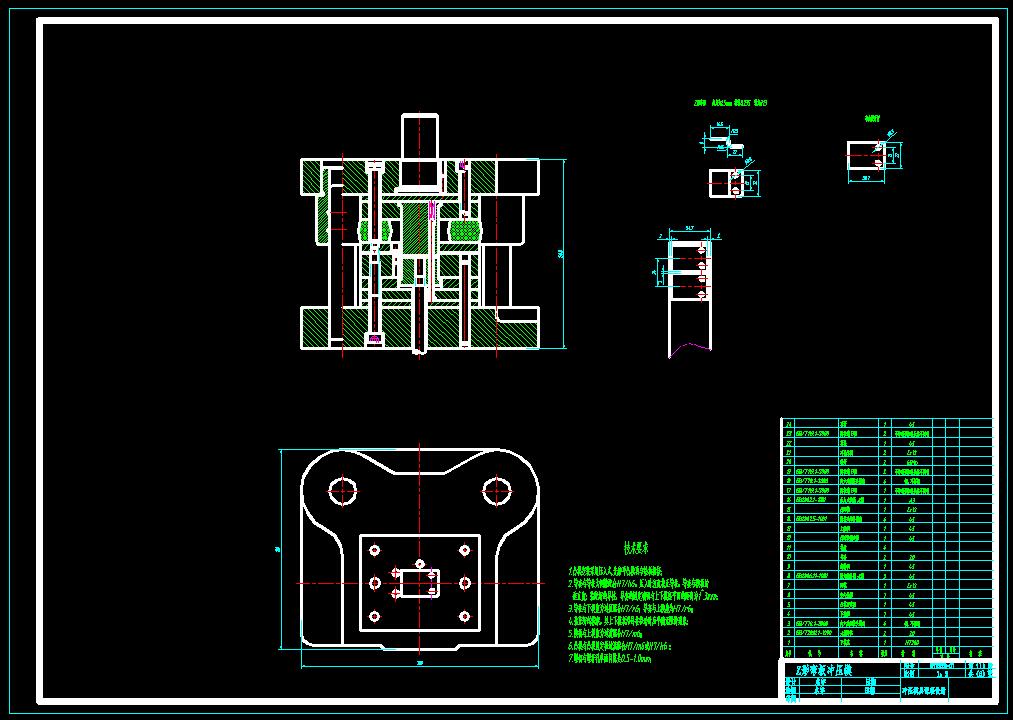

| 34 | CAD装配图.jpg | 89.29K |

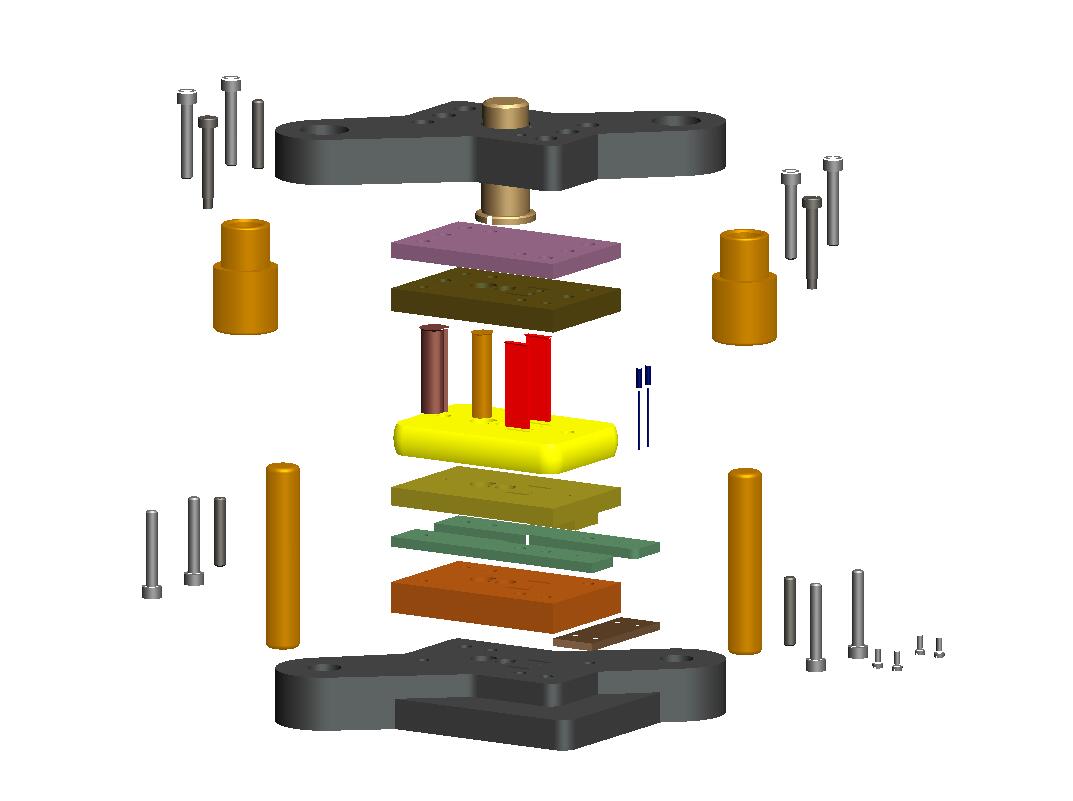

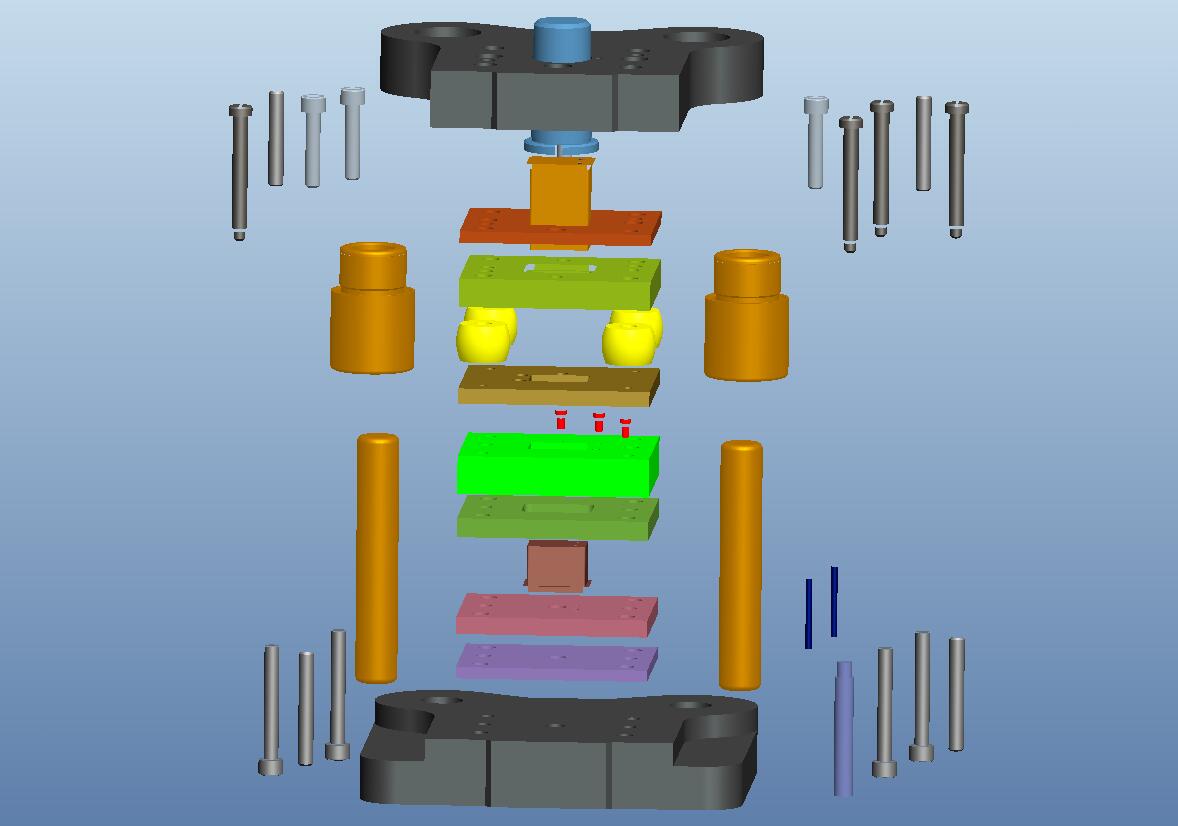

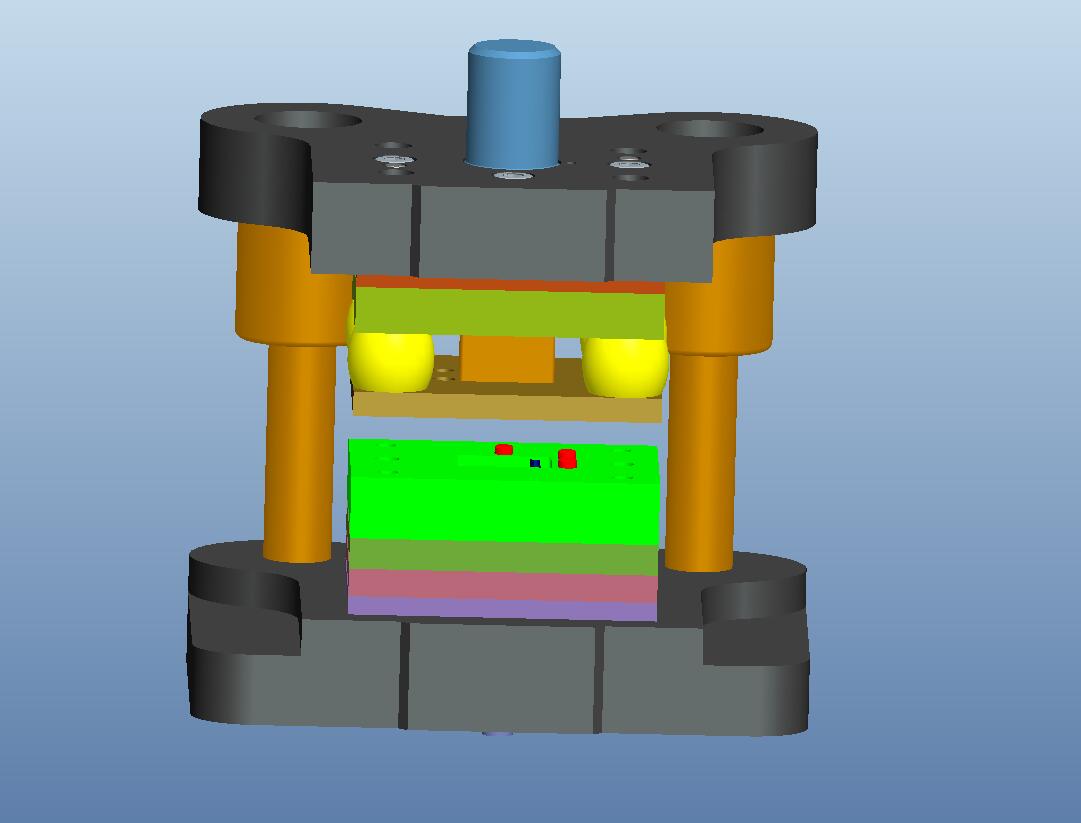

| 35 | 三维爆炸图.jpg | 45.82K |
| 36 | 三维装配图.jpg | 32.12K |

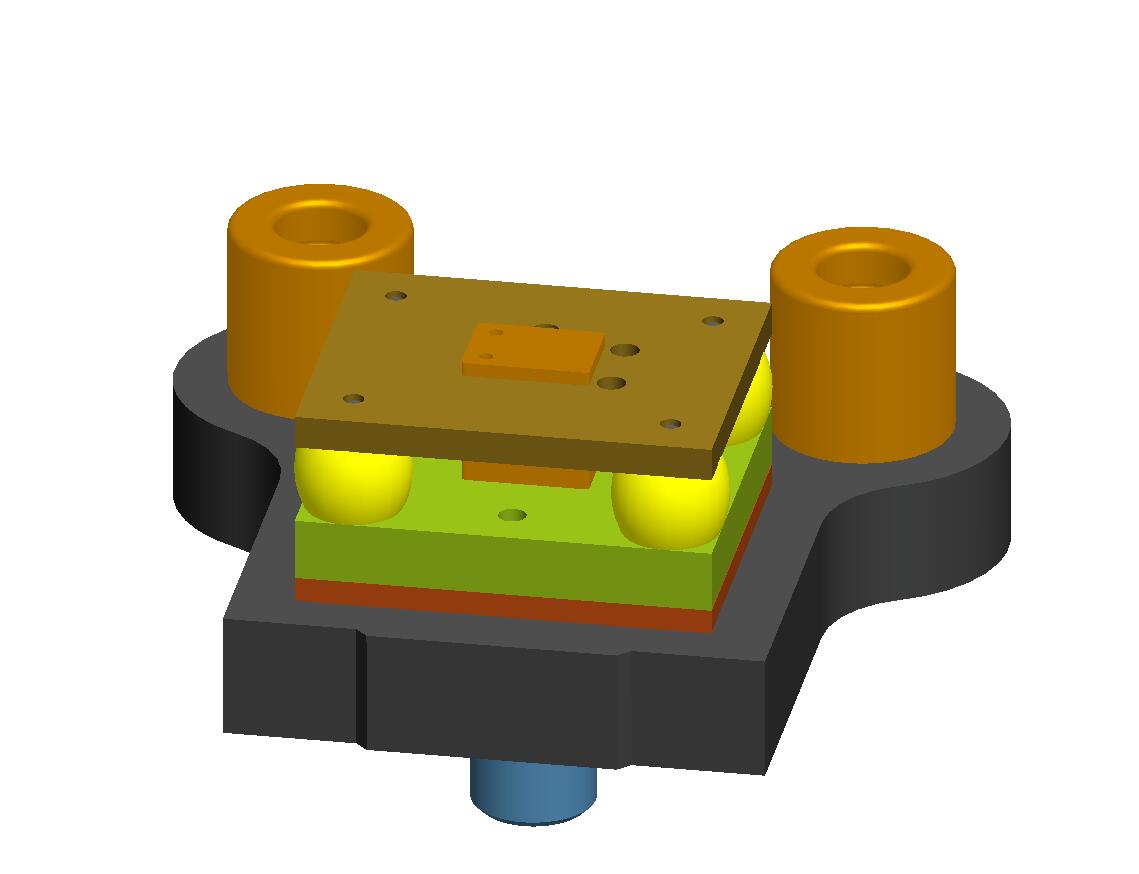

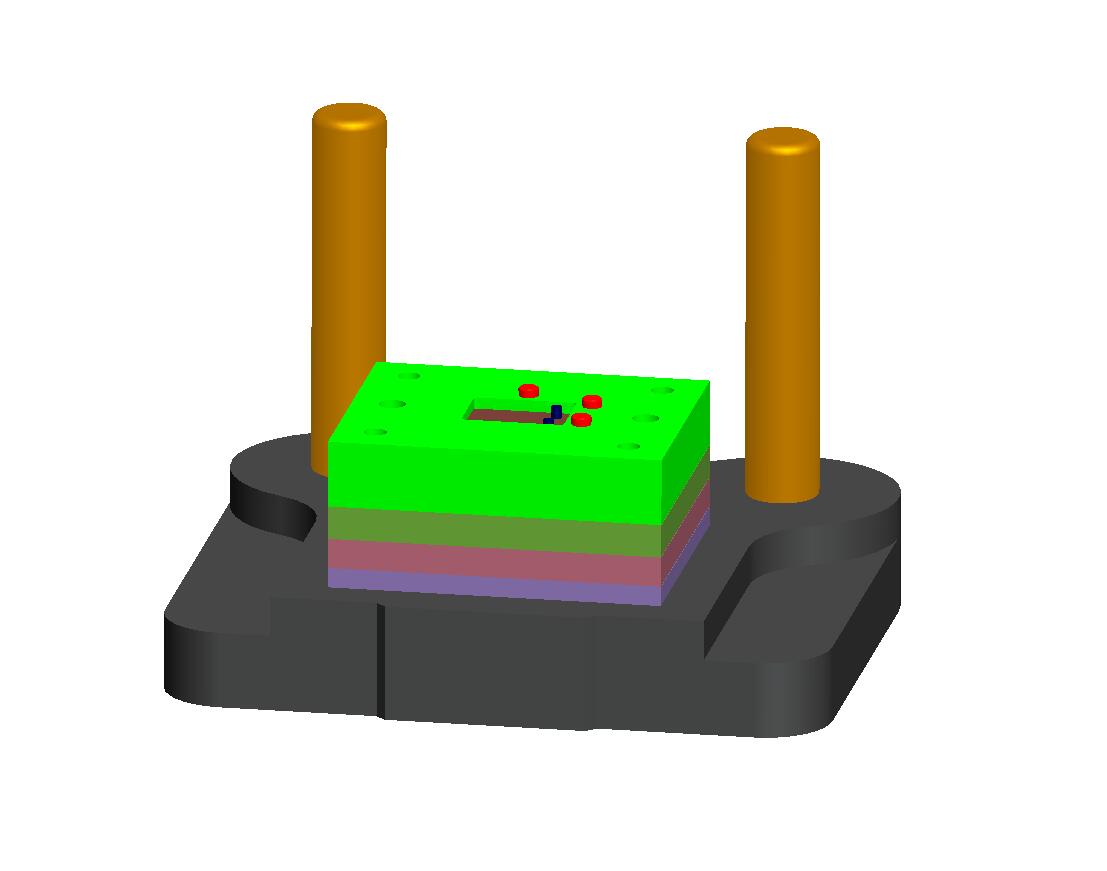

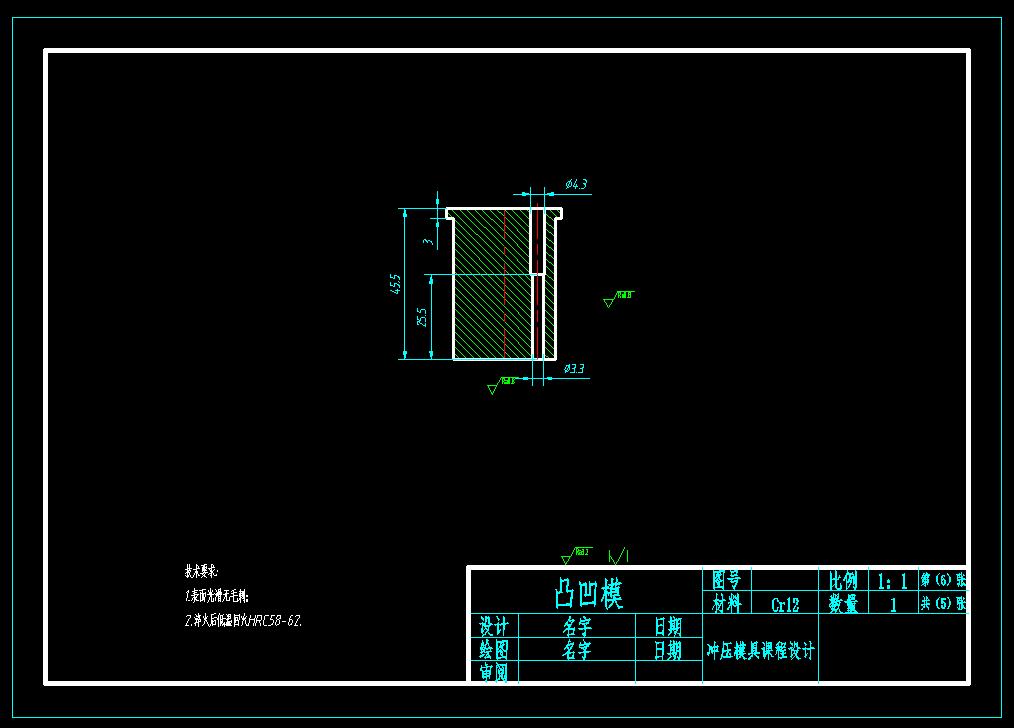

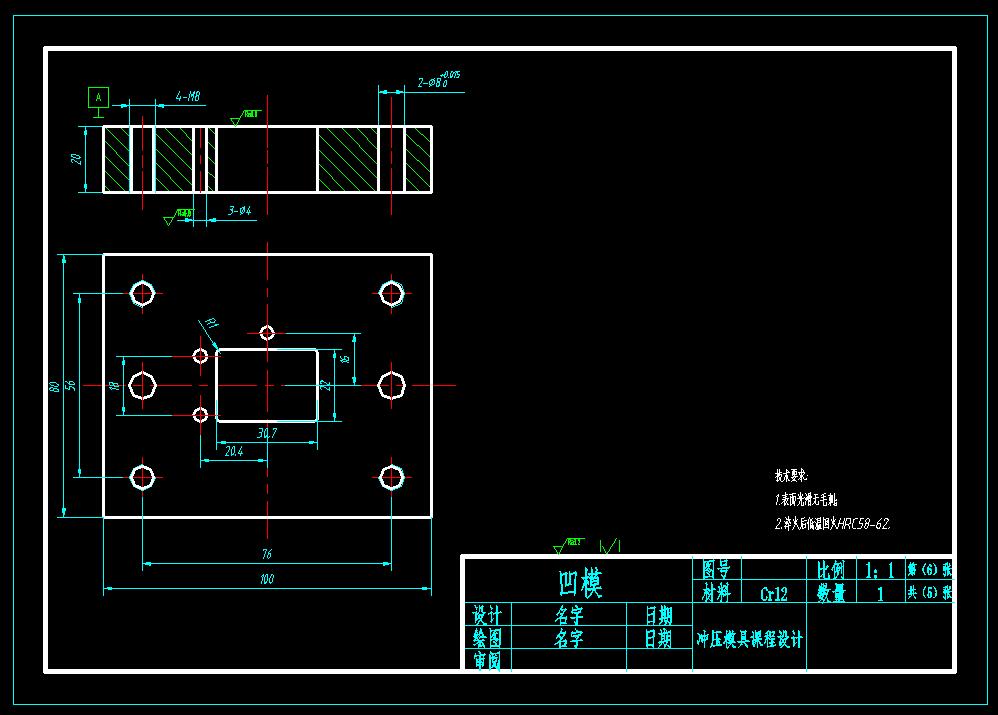

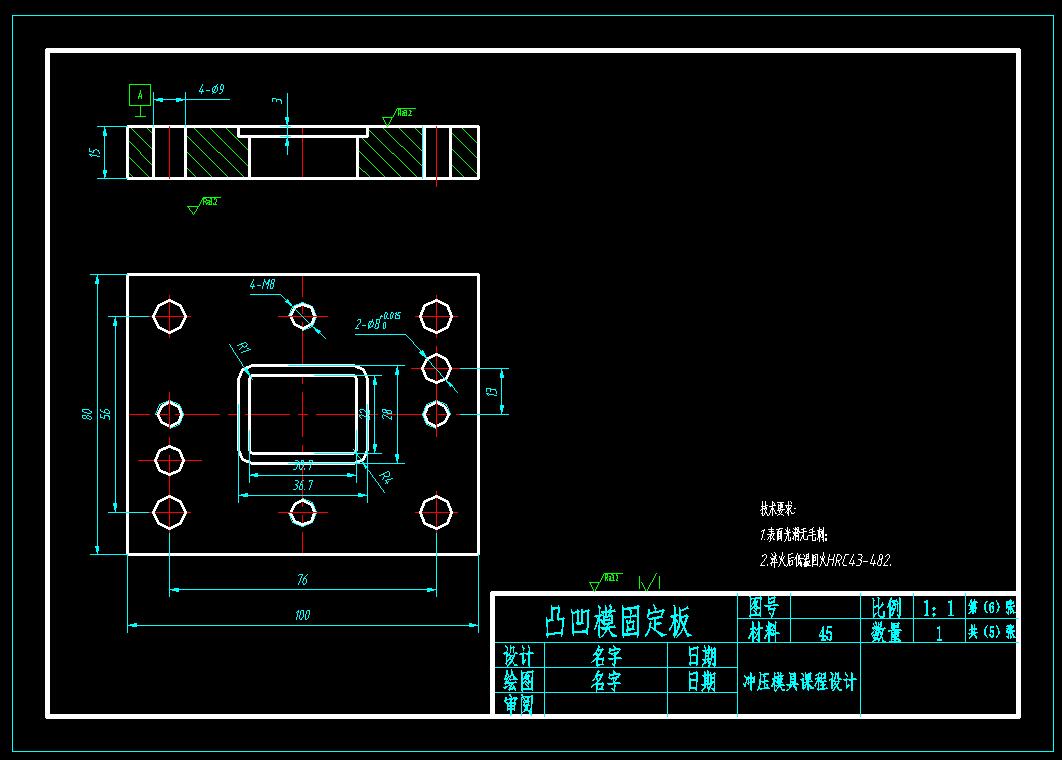

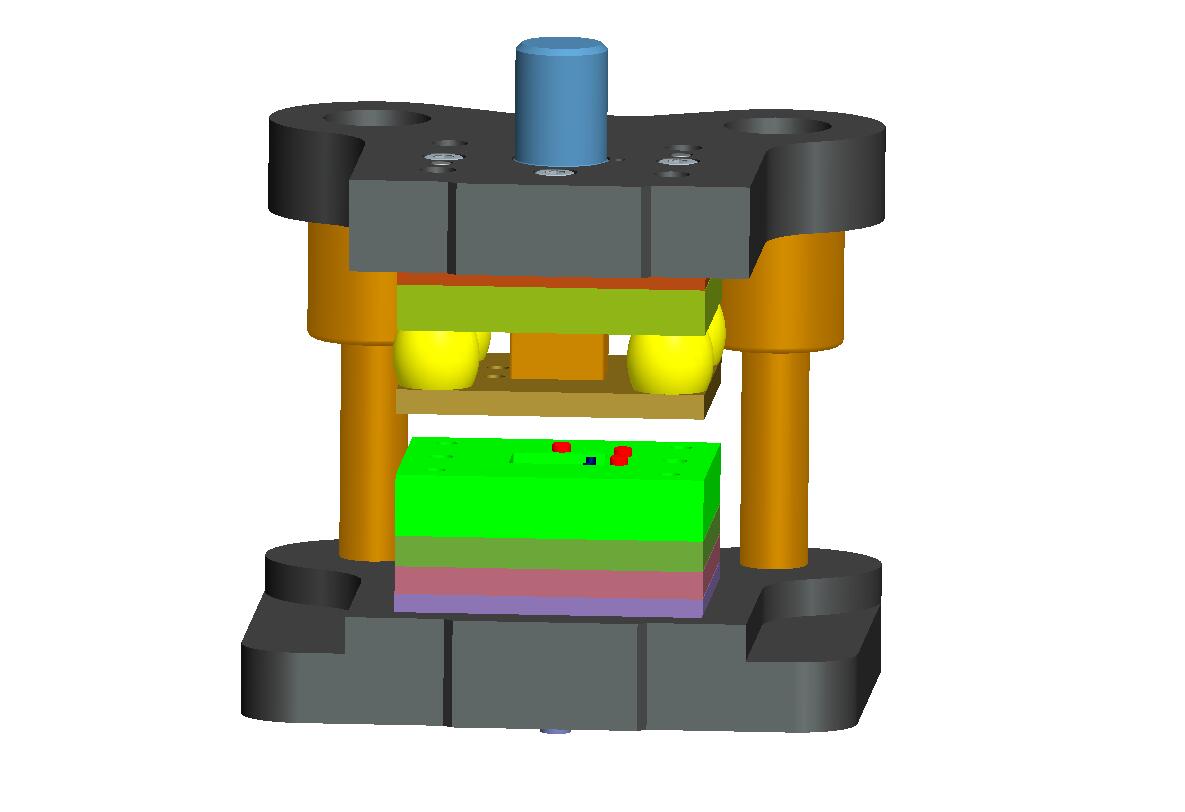

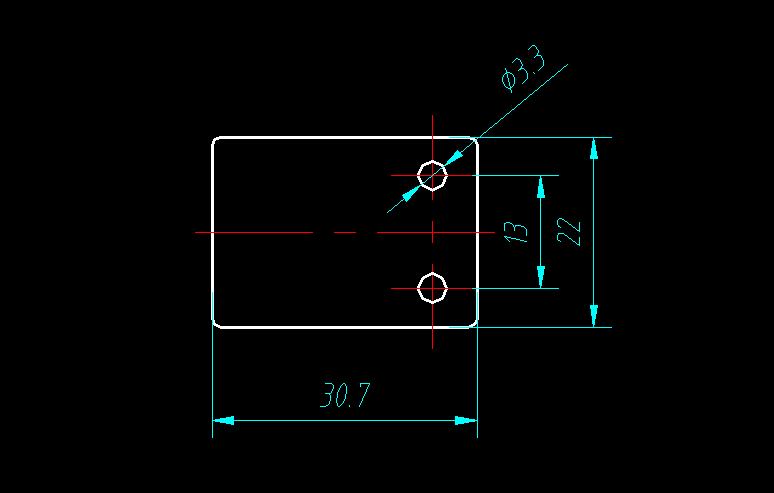

| 37 | 上模.jpg | 30.53K |
| 38 | 下模.jpg | 24.08K |
| 39 | 凸模.jpg | 46.83K |
| 40 | 凹模.jpg | 62.43K |
| 41 | 固定板.jpg | 68.28K |
| 42 | 工件三维.jpg | 14.46K |
| 43 | 爆炸图.jpg | 40.80K |
| 44 | 装配图.jpg | 31.53K |
| 45 | 零件图.jpg | 70.25K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1305
粉丝: 68
加入时间：2022-12-31
模型信息
图纸ID：700159
图纸格式：stp,dwg,prt,asm
文件大小：4.28M
所需金币：80
上传时间：2023-08-22 12:40:23
是否可编辑：可修改，包括参数
软件版本：PROE
标签
弯板
冲孔落料
模具
冲压
垫板
图纸简介

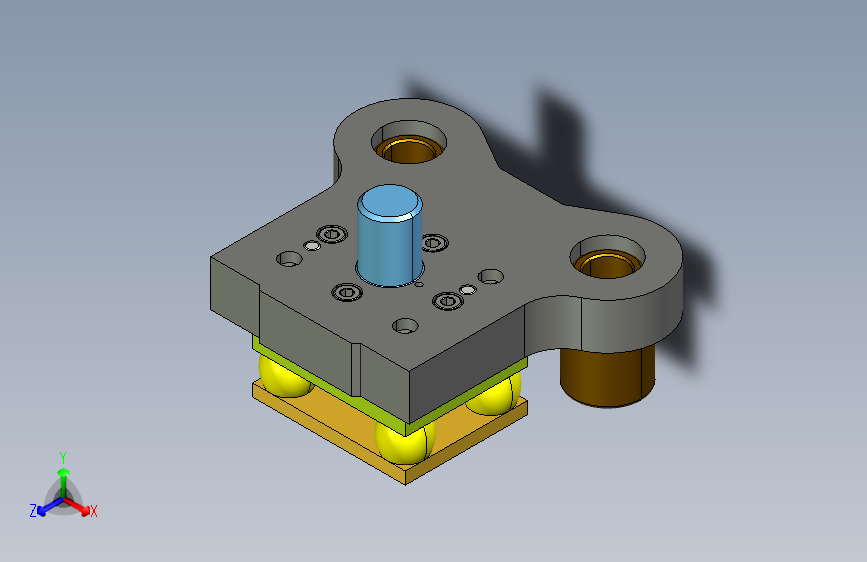

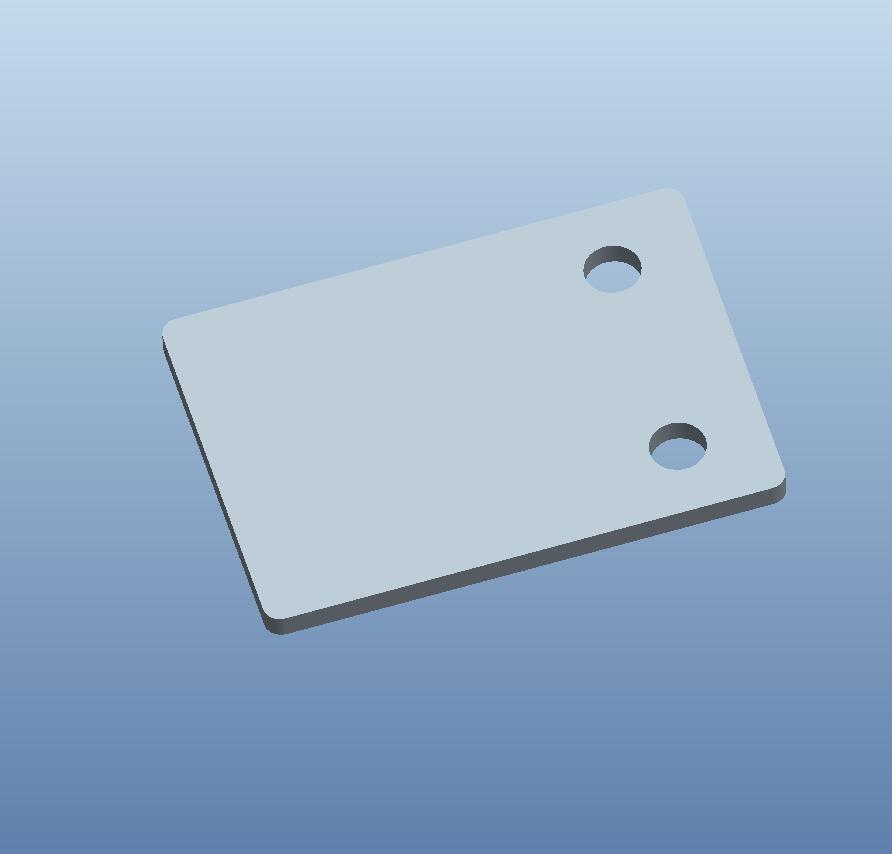

Z形弯板冲孔落料模（CAD图+Proe三维） 厚度为1.5mm 材料Q235 精度it13
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
