圆盖成形模（CAD图+SW三维）（ID:700166）

设备部件 / 模具类 / 圆盖成形模（CAD图+SW三维）

©原创

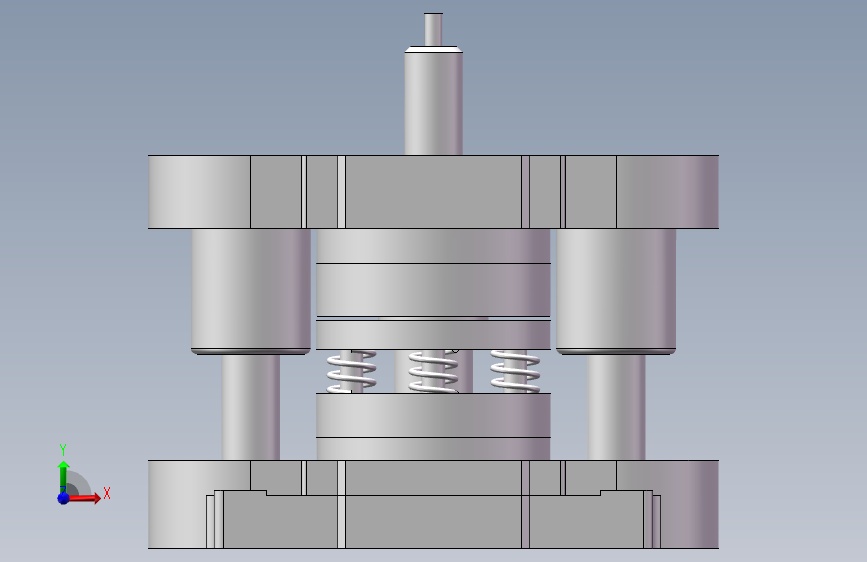

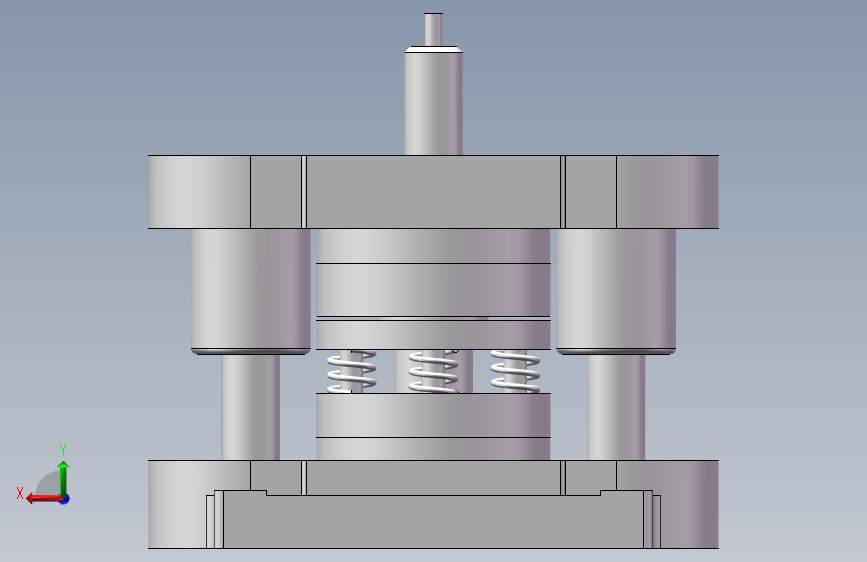

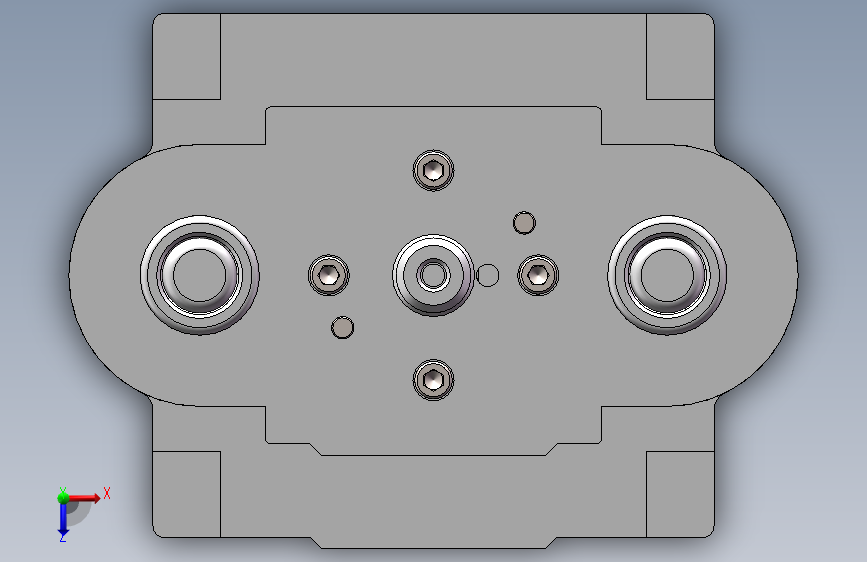

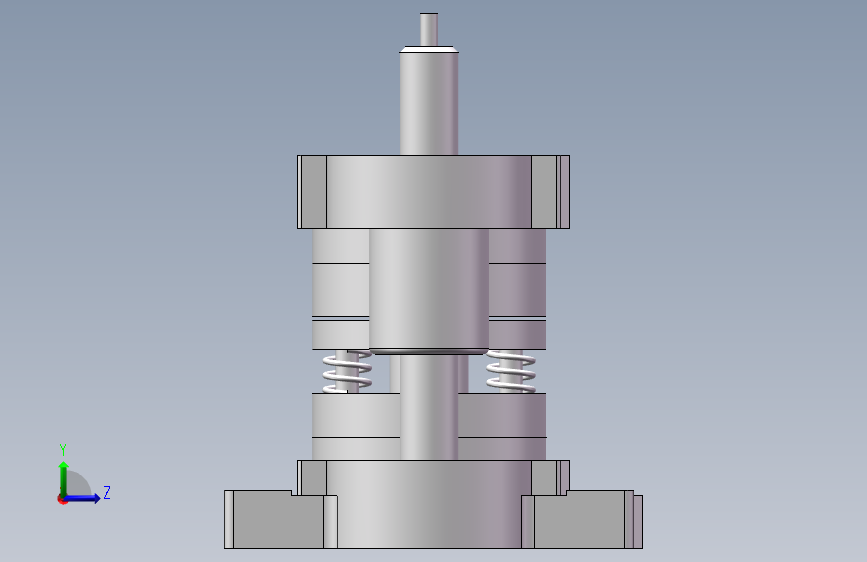

平面图

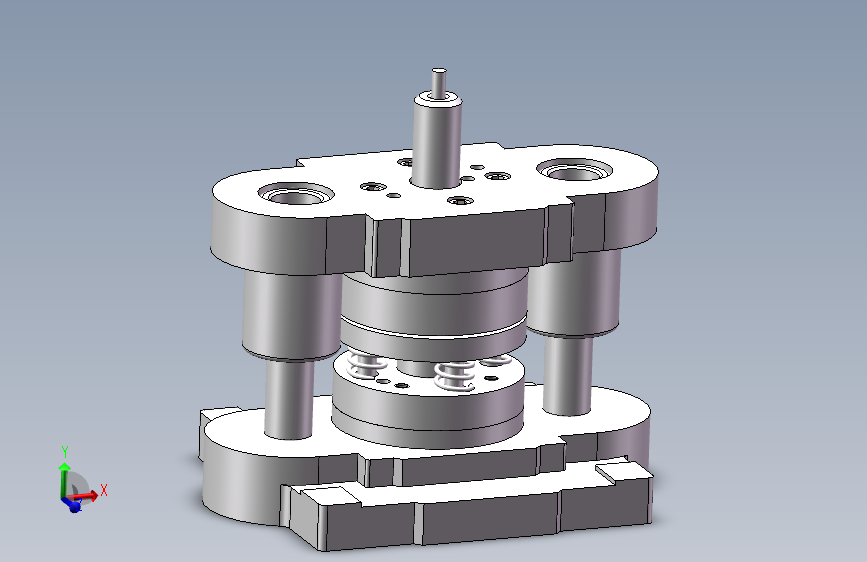

3D视图

文件列表

#	文件名称	文件大小
1	16926802724394.rar	3.28M
2	J033--HY036.STEP	1.36M
3	图纸.dwg	219.72K
4	10_上模座.SLDPRT	132.30K
5	11_凹模.SLDPRT	129.09K
6	13_推杆.SLDPRT	45.39K
7	15_冲孔凸模.SLDPRT	50.86K
8	1_下模座.SLDPRT	197.67K
9	2_A型导柱.SLDPRT	61.12K
10	3_圆柱头卸料螺钉.SLDPRT	70.15K
11	4_下垫板.SLDPRT	83.78K
12	5_凸凹模固定板.SLDPRT	110.08K
13	6_拉深冲孔凸凹模.SLDPRT	80.26K
14	8_卸料板.SLDPRT	100.40K
15	9_A型导套.SLDPRT	162.24K
16	B18.3.1M-6x1.0x40HexSHCS--24CHX.sldprt	197.69K
17	GB_CONNECTING_PIECE_PIN_DP6X40.sldprt	115.03K
18	J033--HY036.SLDASM	587.76K
19	垫板.SLDPRT	85.62K
20	工件.SLDPRT	129.48K
21	弹簧.SLDPRT	261.12K
22	打杆.SLDPRT	46.86K
23	模柄.SLDPRT	85.72K

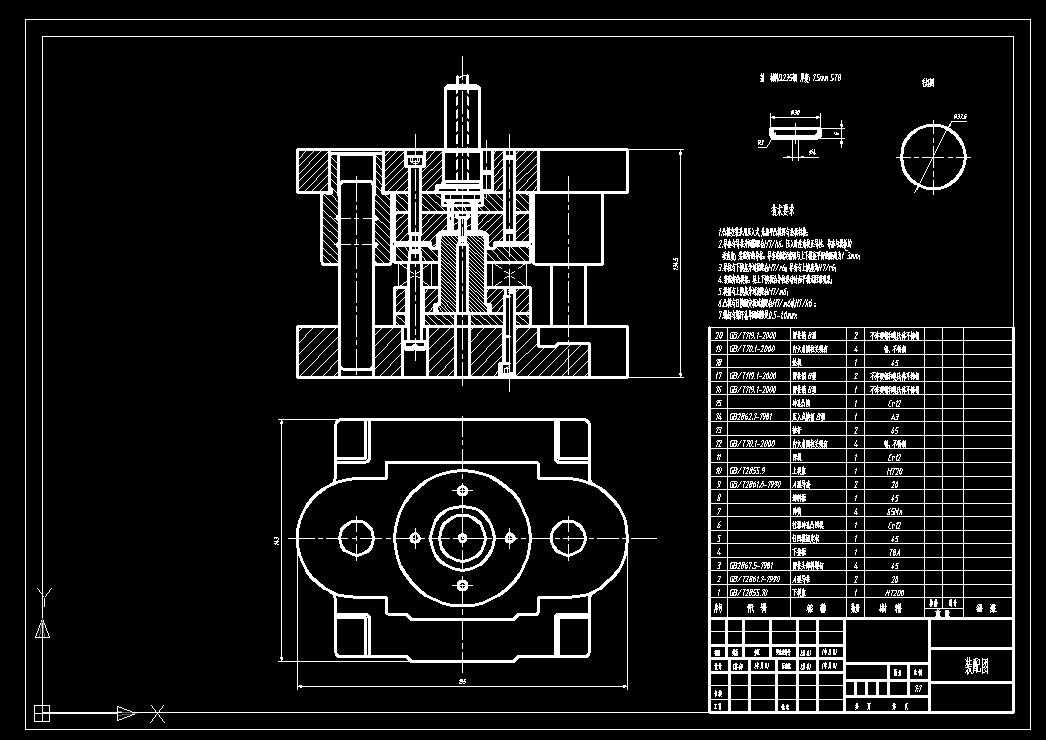

24	CAD装配图.jpg	103.70K

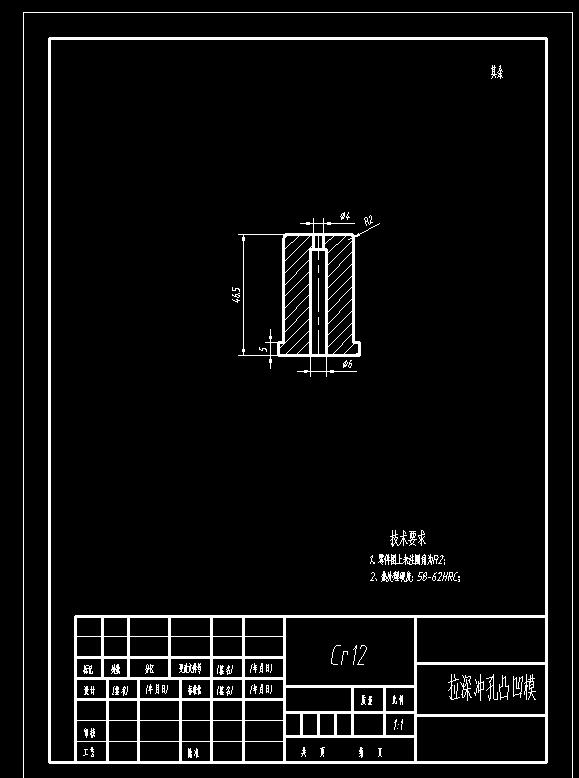

25	冲孔凸凹模.jpg	31.61K

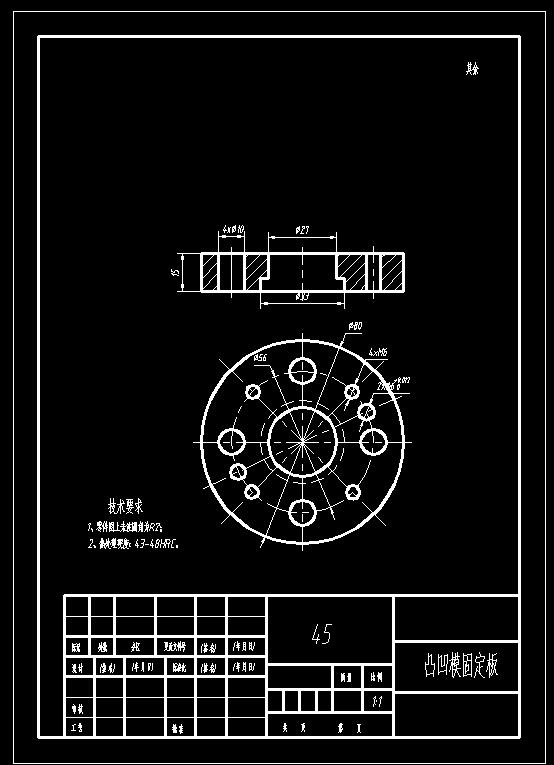

26	凸凹模固定板.jpg	44.15K

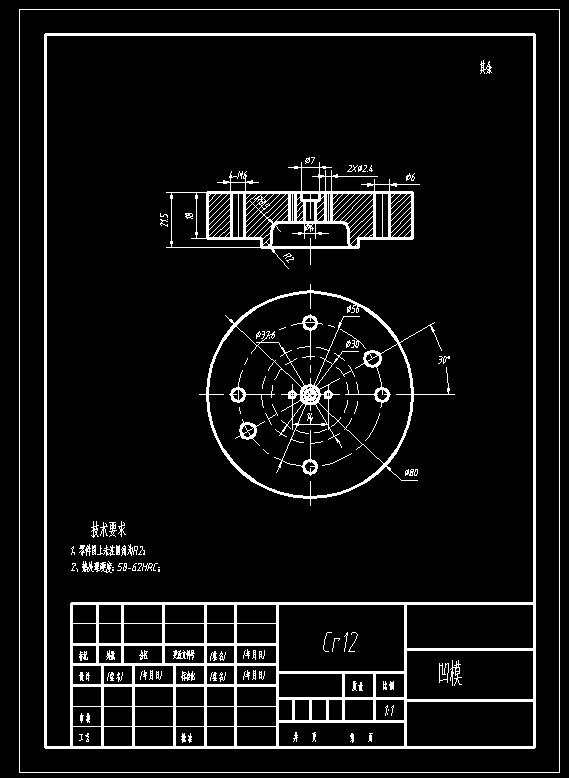

27	凹模.jpg	46.56K

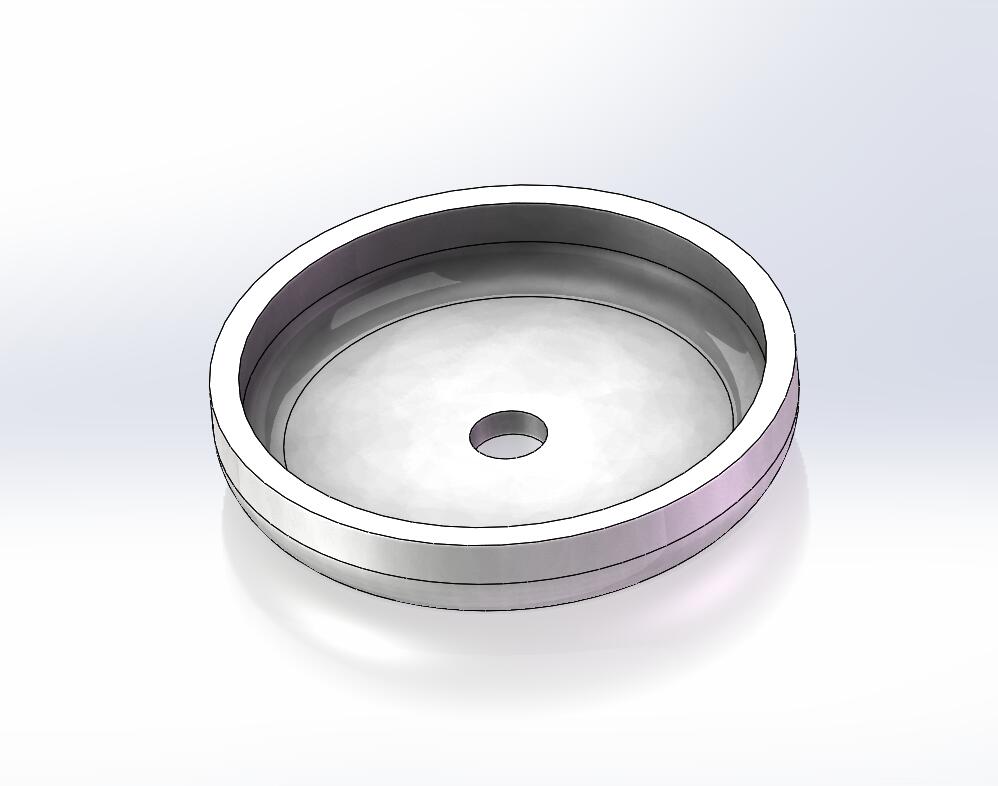

28	工件三维.jpg	37.04K

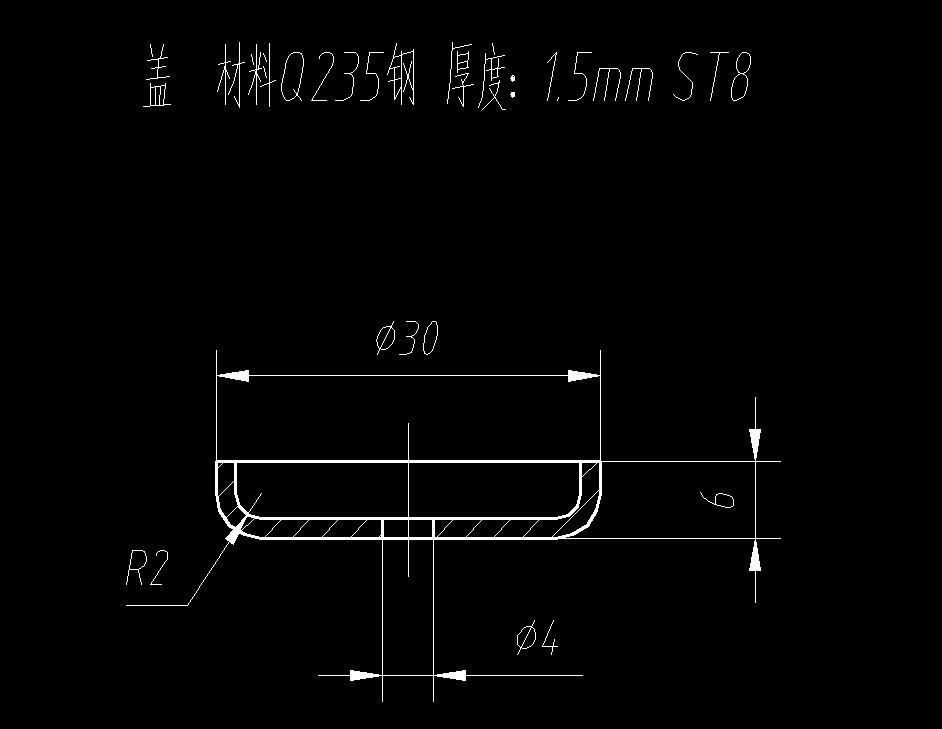

29	工件图.jpg	26.93K

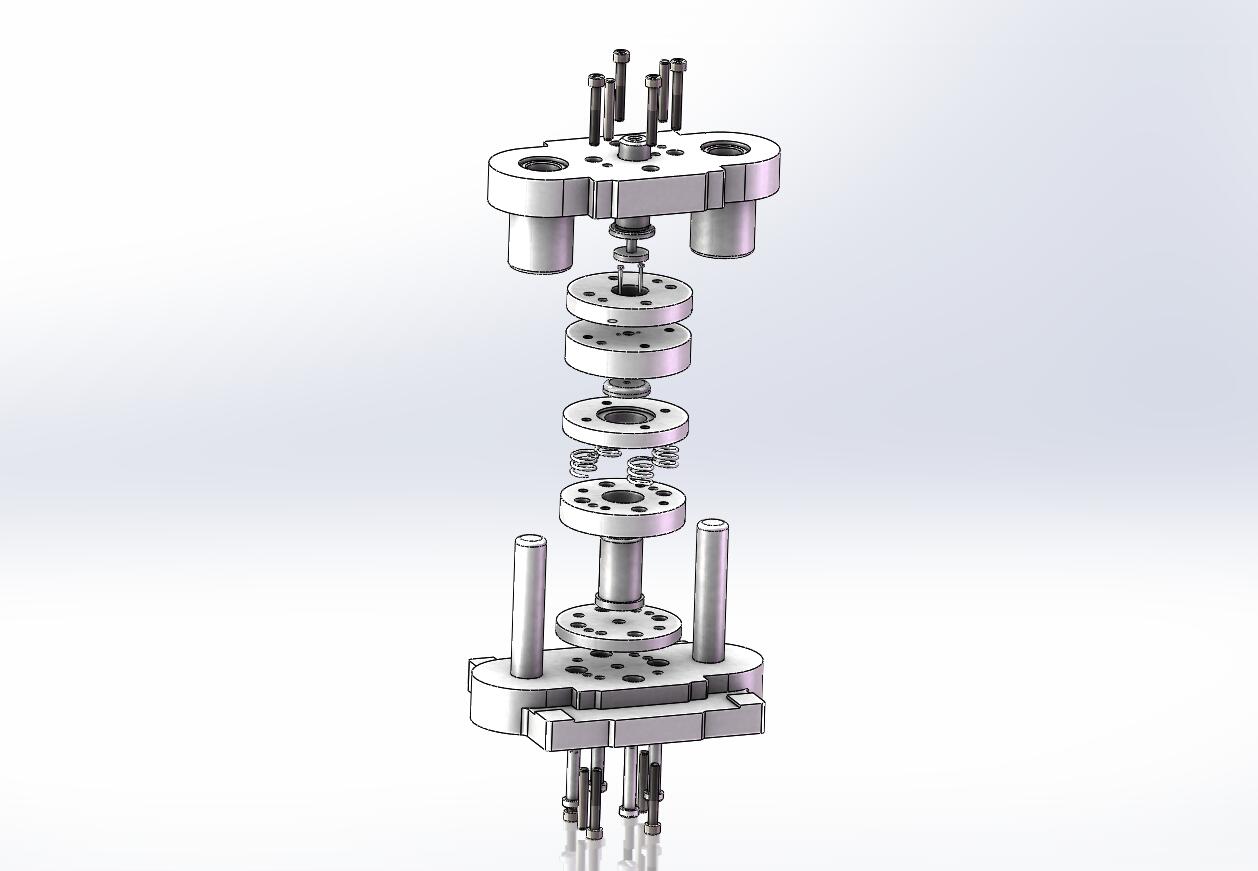

30	爆炸图.jpg	47.82K

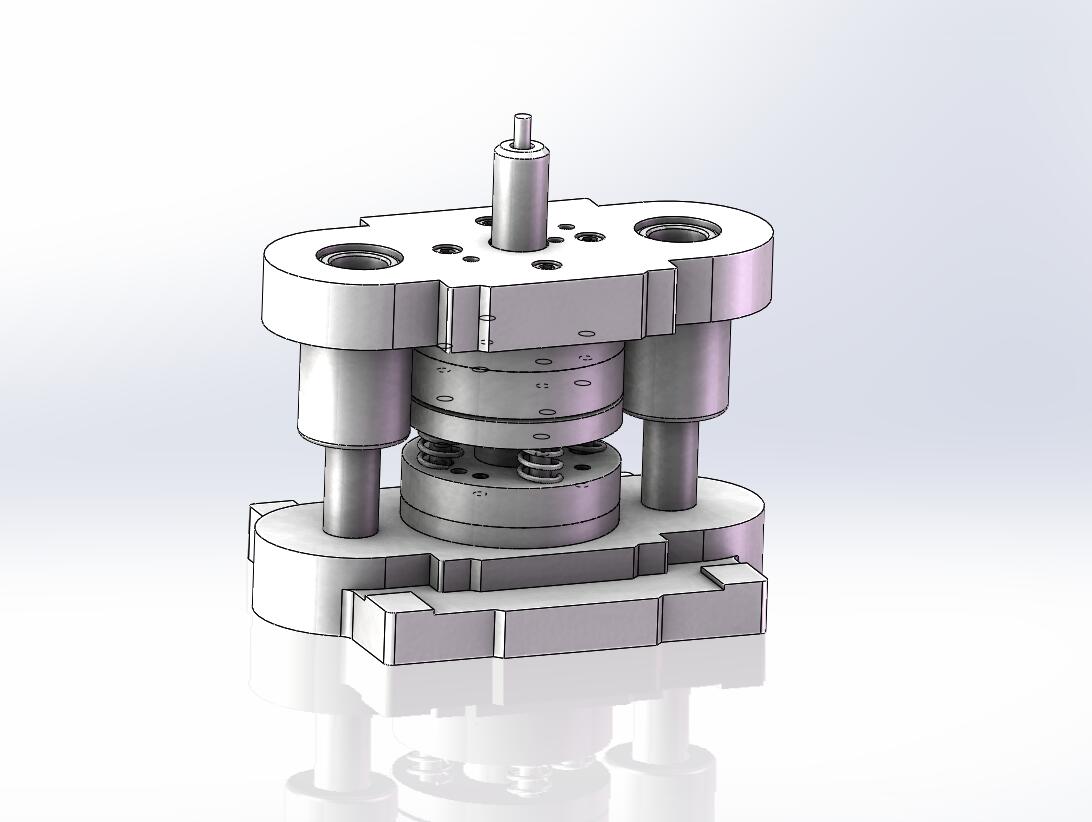

31	装配图.jpg	47.29K

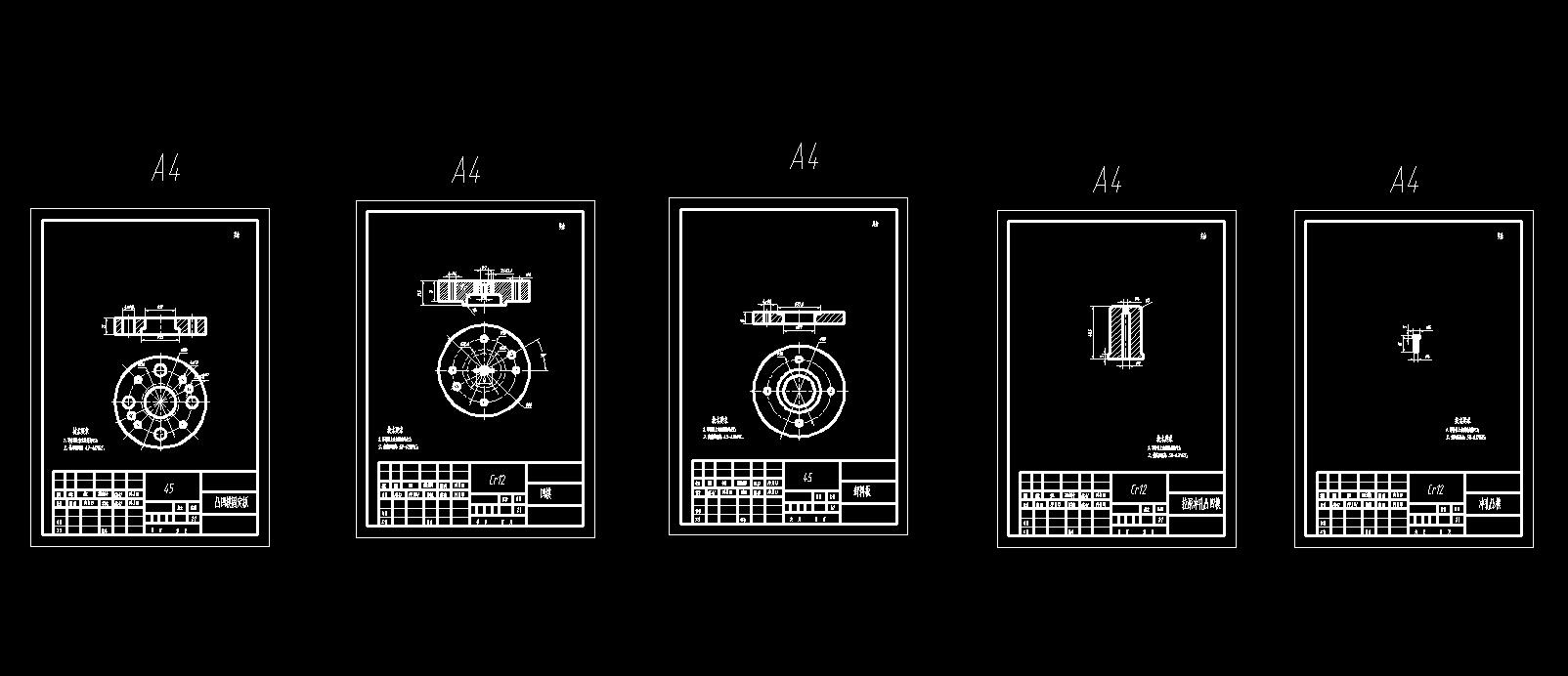

32	零件图.jpg	79.57K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,dwg,sldprt,sldasm

文件大小：3.36M

所需金币：80

上传时间：2023-08-22 12:57:57

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2015

标签

圆盖

成形模

模具

冲压

端盖

图纸简介

圆盖成形模（CAD图+SW三维）材料Q235钢厚度：1.5mm ST8 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
